Люди цікавляться у мене з приводу пневми, ось вирішив написати прозроблене раніше, маю бути корисним, я сподіваюся Отже…))
Влітку щільно займався підготовкою машини до встановлення пневми ізокрема проводкою.

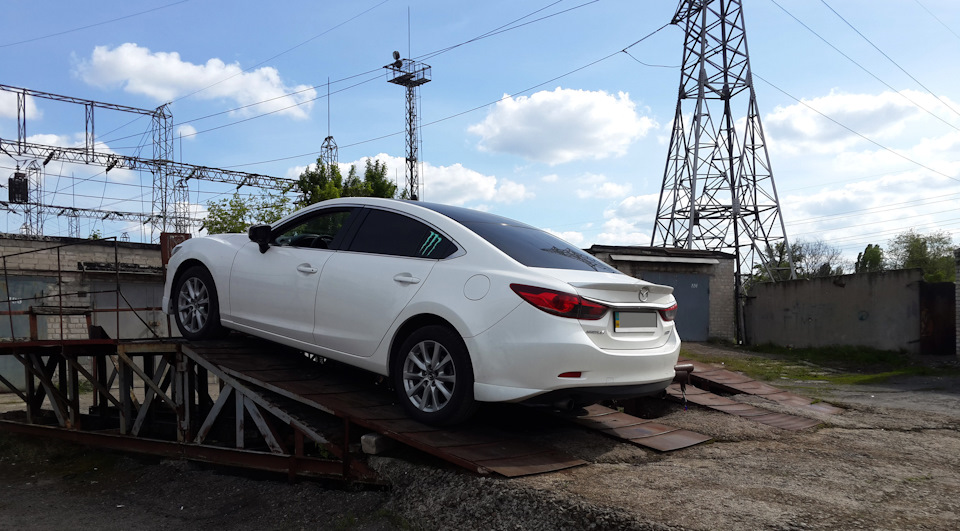

Робив у себе в гаражному кооперативі на естакаді, на яку навітьповністю заїхати на мазді не можна, тому що дном можна шліфонутьпорядно, так що доводилося під нахилом ставити, але цедрібниці)))
Непоганий кадр начебто вийшов)))
< p>
Бо у мене два Беркути r24, які порядно споживають ірозігрівають штатну їх проводку, було вирішено зробити новупроводку від акумулятора до короба.
В якості силового кабелю було взято КГ-25, 11 метрів зякоюсь еластичною ізоляцією, обійшовся приблизно 40$.Вів 2кабелі, "+" і "-", з кузова не захотів знімати.
Довго думав як прокласти їх від акумулятора до багажника, щобнічого не висіло і було надійно.

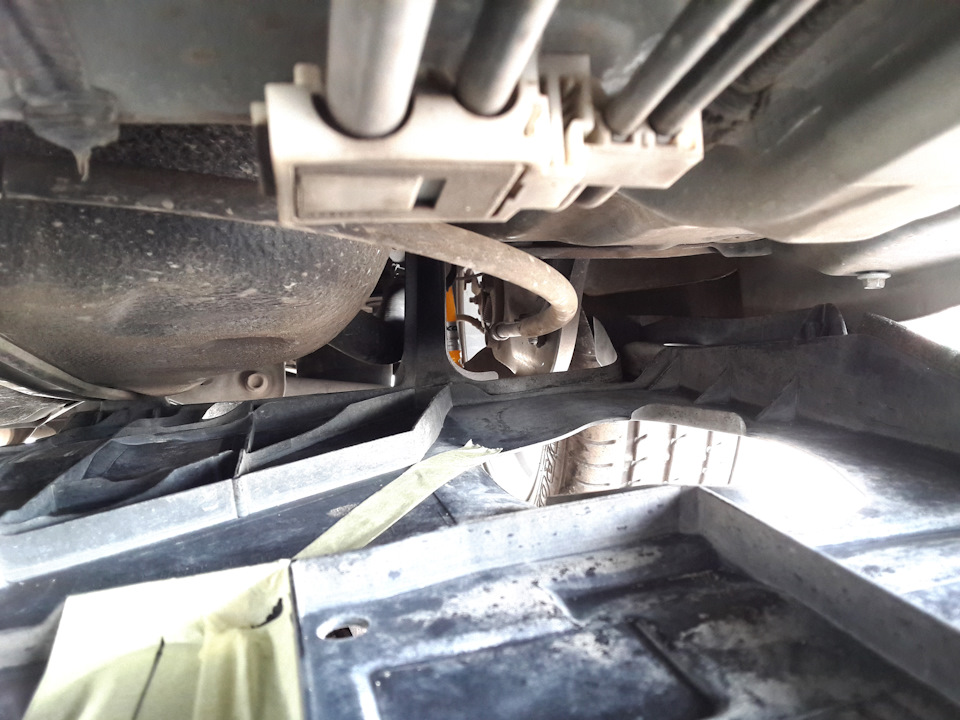

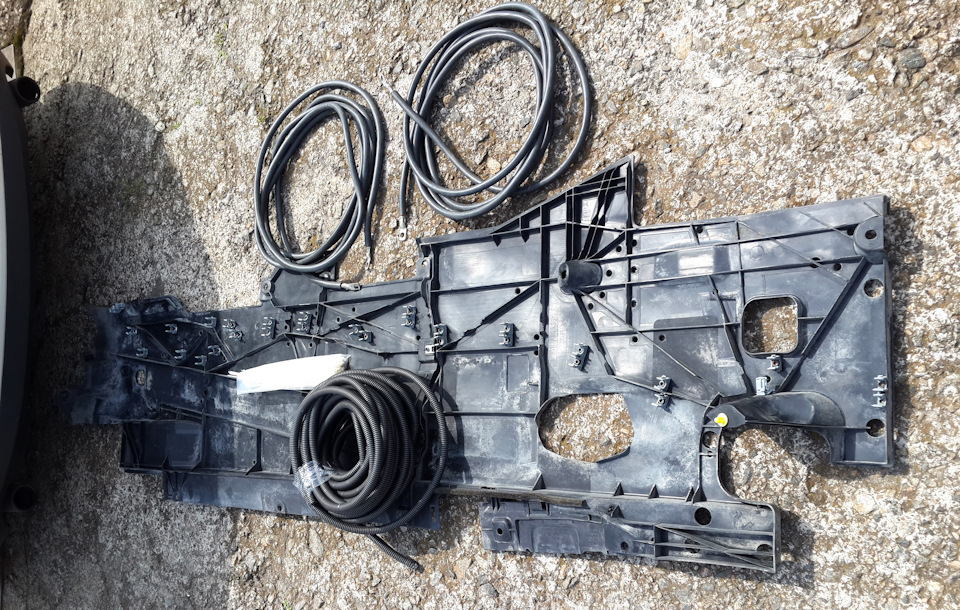

У результаті вирішив зняти штатні 2 частини захисту днища, розмітивскотчем шлях для кабелів і трубок, де вони не впруться ні в що, щобзахист села як раніше, насвердлив дірок, деякі стінки на захистідовелося підпиляти.

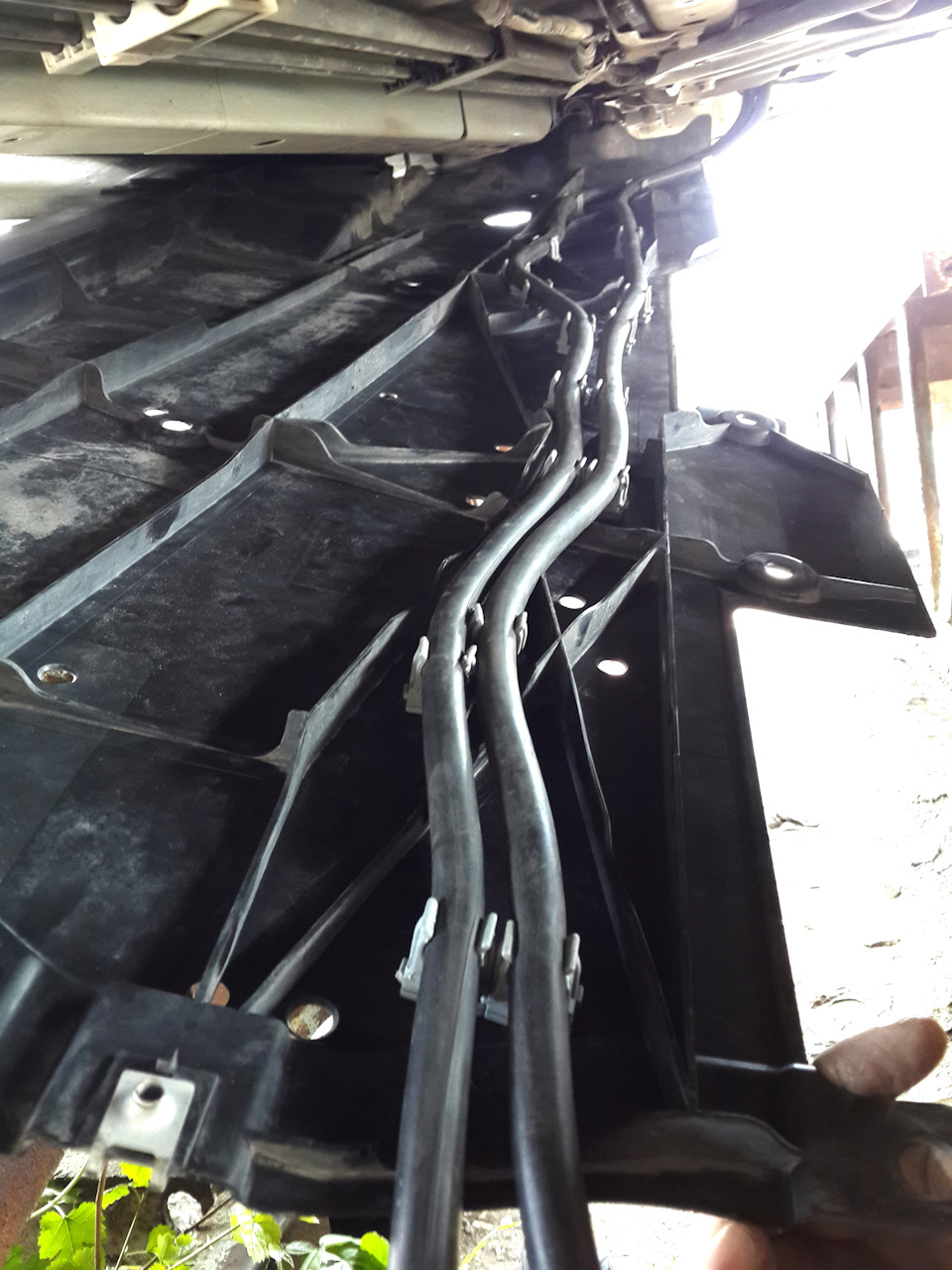

Прикрутив клямки для гофри, в які потім і сіла вся проводка тамагістралі.

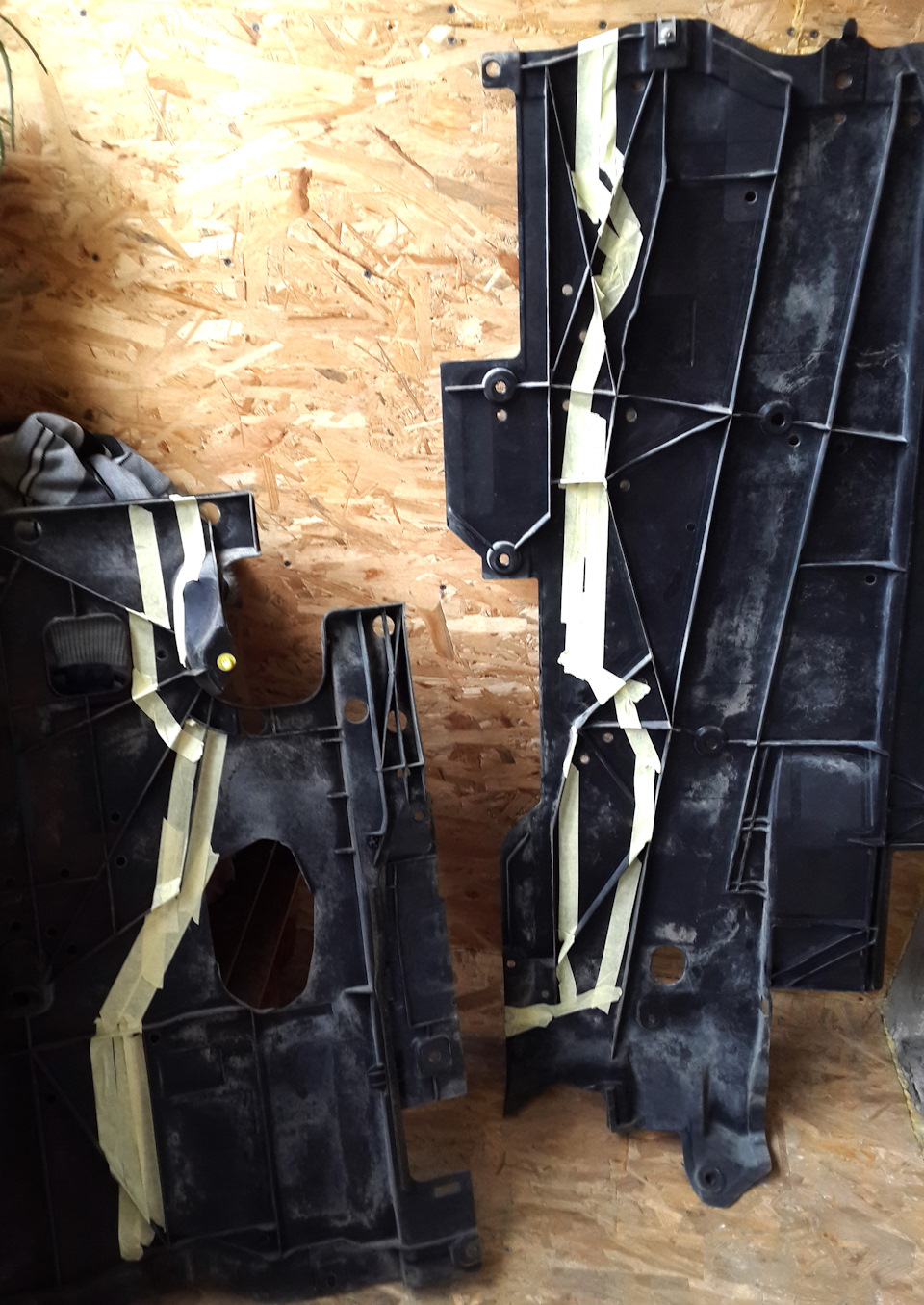

Проклеював малярський скотч там де треба трубку проводити, щоб невперлася ні в що, а то захист не стане на місце.
Якось так))
Зняти проводку якщо що не складає труднощів, вона простовилуговується і все. До речі, всі шланги і проводка датчиків вгофрах, силовий кабель без гофри, так як там і так дуже товстаізоляція.
Герметиком проклеїв контакти
Проведення датчиків у гофрі
Далі силовий кабель повів по лівій стороні, так як у мене короб влівої ніші заднього крила.
Щоб не висіло нічого, кріпив на стяжки (морозостійкі), намагавсячастіше, про всяк випадок!
У багажнику кабель дістав з штатного отвору під лівим ліхтарем.
Взагалі при установці пневми, не було просвердлено жодної діркив кузові, я всіляко намагався цього уникнути і вийшло! <
Обвів силовий кабель по лівій стороні
Обернув на вигинах у 8мм шумку
Проведення датчиків висоти я в багажник вивів зі штатних отворівпід заглушками в підлозі.
Проведення передніх датчиків, стягнув до стаба, дав запас на хід, щоб не порвати нічого.
Магістралі подушок, вів трубкою 6/4 поліамідної, я запихав по 2трубки в гофру, в місцях розходження трубок на подушки, одягав удрібнішу гофру, на зразок 8мм
У багажнику діставав зі штатних отворів під ліхтарями, там жирнітакі отвори)>
Процес установки)))
Проведення датчиків завів у багажник з-під підлоги
Магістралі та силові кабелі з-під ліхтарів вивів через штатніотвори
Довелося ще купити дебеле реле для включення компресорів, запорадою Бориса Борисовича, відомого в пневмо колах крутого дядька.Було куплено реле PAC200, обійшлося воно мені десь 60$ або навітьтрохи більше, але воно того варте. Порядна така хроніка)))
< p>
До речі, воно чудовим чином помістилося в короб)))
Реле село відмінно
Загалом я задоволений як проведена проводка і магістралі, всенадійно і зручно, навіть не довелося свердлити кузов ніде))
Ось ще трохи фоток результату:Всім дякую за увагу, всім пневма! )))
