Здавалося б, нісенітниця, витратити день, полазити під машиною, вибрати місця для датчиків, а наступного дня встановити.АЛЕ НІ, у нашій справі так не буває)) )
У мене були такі вихідні вимоги до вибору місця розташуваннядатчиків:
— свердлити кузов вкручувати туди самонарізи або болти длякріплення датчиків я категорично не хотів.
— датчики, повинні працювати в максимально великому діапазоні абоблизькому до такого, щоб точніше виставляти положення податчиках.
— щоб взимку не намерзла гора льоду на датчик (тобто низько датчикрозміщувати не хотів).

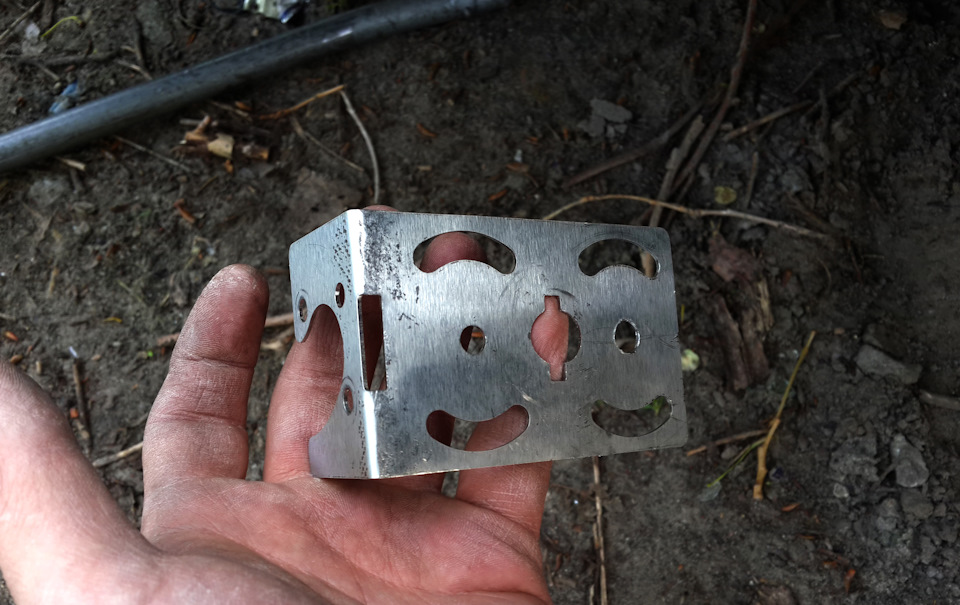

Використовував кріплення для датчиків з нержі від Сенсея + плюскупив профіль 2 або близько того міліметра в "саморезі".
задніх датчиків, тому що задні подушки я поставив раніше.
Поїхав у гараж на естакаду і почав лазити під машиною, тикаючидатчик то туди то сюди.
Але, яке би не вибрав місце, датчик працював у маленькомудіапазоні. Це означало тільки одне — треба було колгоспити з тягами— пластикову вкорочувати, металеву подовжувати. Датчик низько —погано, малий діапазон роботи — ще гірше))
Можна прикріпитися до кріплення підрамника, АЛЕ у найнижчомуположенні важіль зачіпає датчик(((
Так мені до останнього не хотілося це робити, що я все ж такизнайшов місця для задніх датчиків, які не зажадали пилятитяги))
<
сантиметра укоротити ближню до датчика тягу — пластикову, але цевже можливо наступного сезону)))

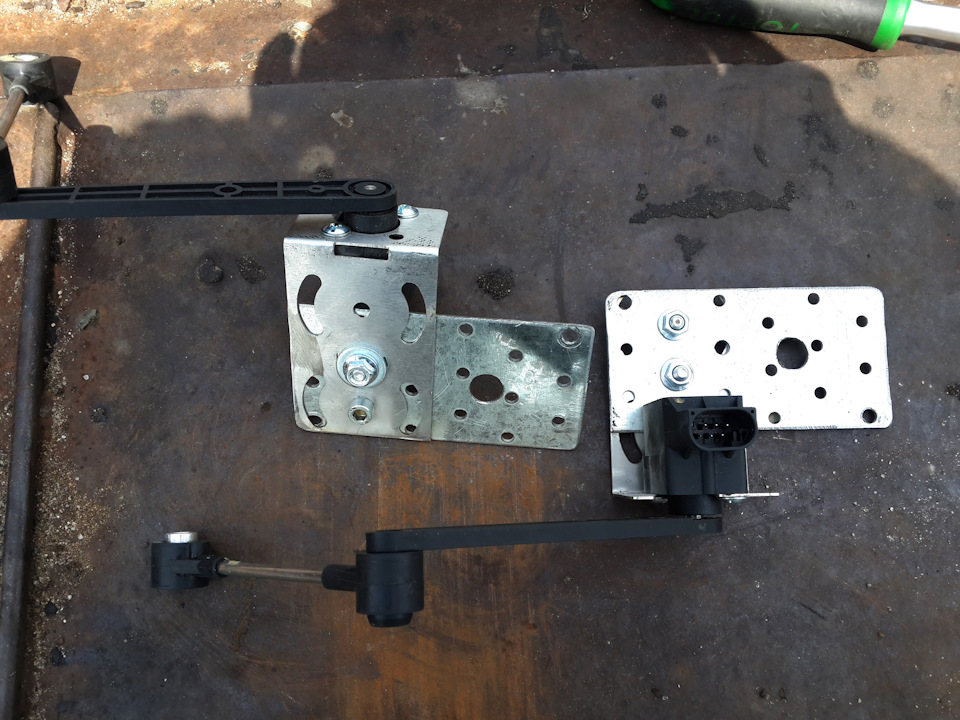

Ось таке гібридне кріплення було виготовлено:<

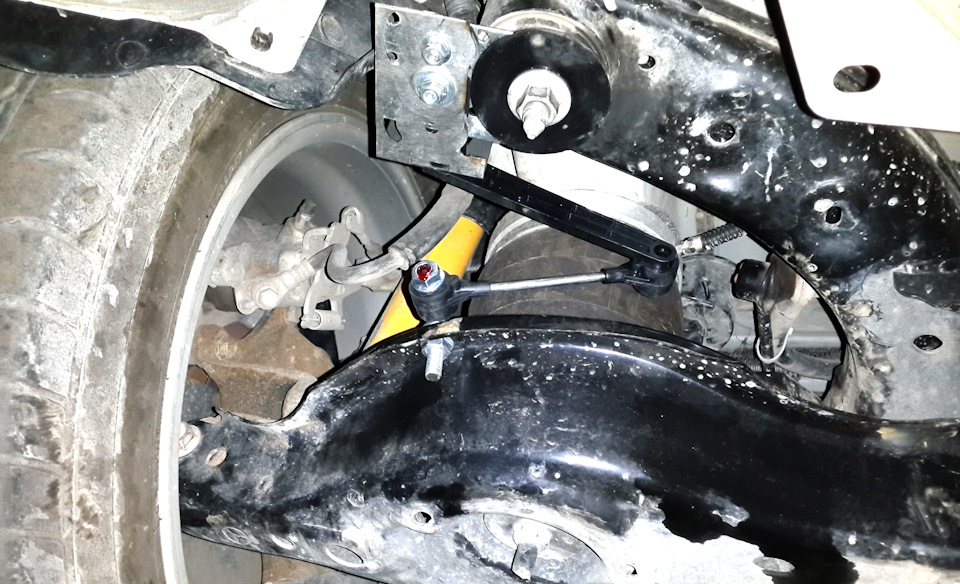

Загалом задні датчики розмістилися так:
З передніми датчиками ще складніше все.
b>
Спереду взагалі мало варіантів вибору місця, тому що там істабілізатор з тягою і рульова тяга і сама стійка і привід.
Приміряв датчик у наступні місця, але виявлялося або малий діапазонроботи датчика чи місце був у зоні загрози, тобто.Датчик моглозламати стабілізатором чи він зачіпав би про привід…
Тяга стаба близько…
Тут взагалі між молотом і ковадлом))

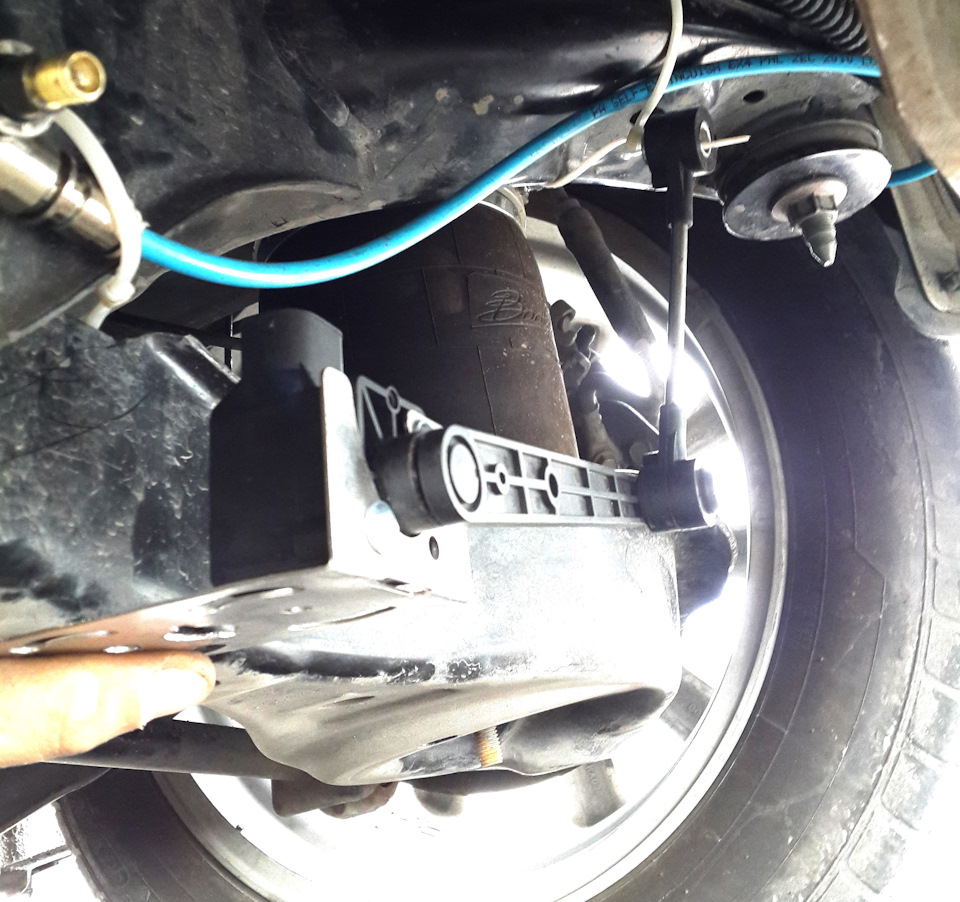

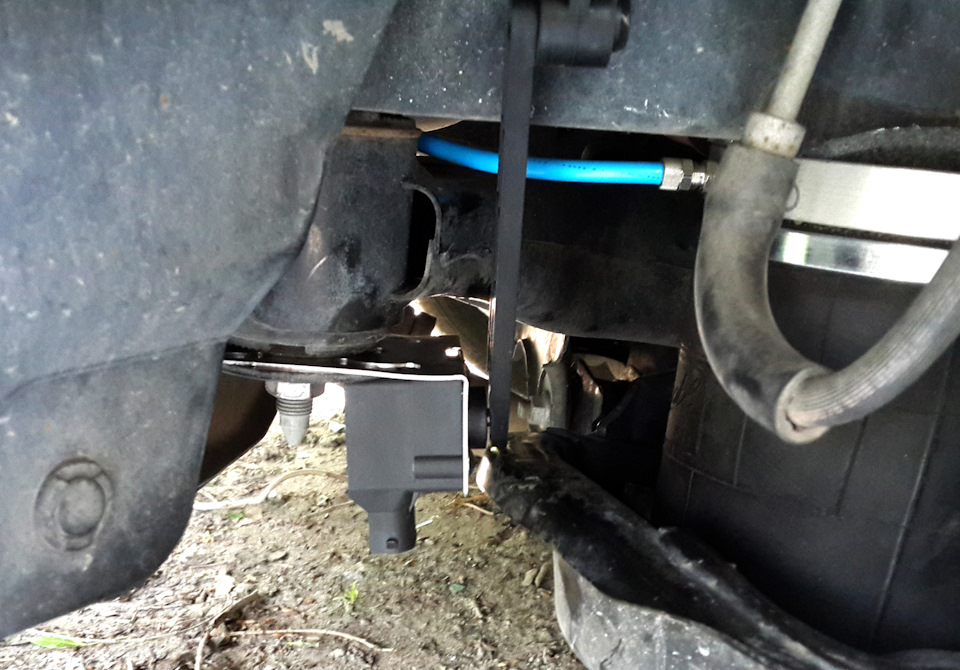

Тут ніби й нічого, але низько взимку на нього може намерзнути горальоду і йому кришка ... У результаті, звичайно ж місце знайшлося.Вирішив прикріпитися до кріплення гальмівних шлангів. Воно спочаткуприварено до кузова, залишилося тільки придумати якнайкраще донього прикріпитися. Я купив кілька профільних куточків і на кожендатчик використав по 2 куточки, обжав ними кронштейн гальмівноїшланги. Жорсткість кріплень дуже хороша вийшла. Довелося кріпленняболгаркою прооперувати, так як при моєму розвалі виявилося що стік17е колеса, а точніше гума, була за 1-2 міліметри від кріпленнядатчика. Після того як зрізав зайве поміряв на 17х колесах і нанових 20х — все гуд, місця ще повно від обода до кріплення.Підключив датчик, кріпленню надав форму)) Знайшов балончик, вирішивприпилити трохи))
Заздалегідь купив П-подібний профіль з алюмінію і пластини 2 абоблизько того міліметра для кріплення частини датчика у відповідь.Гайка болта проходить через втулку датчика посаджена на червонийфіксатор різьблення, так само і на задніх датчиках зроблено.Тримається на УРА! У найвищому положенні машини, яке я називаю "ленд Крузер", кліренс машини десь близько 20см і ось туди діапазондатчика не дотягує, але від самого низу до становище набагато вищеніж моє їздове - працює. Можливо, знову таки наступного сезону, покірчу тяги датчиків, тим більше що набір для їхнього подовження явже давно купив)))) Сподіваюся комусь допоможе!
Всім дякую! )
"вирішив припилити трохи))
Заздалегідь купив П-подібний профіль з алюмінію і пластини 2 абоблизько того міліметра для кріплення частини датчика у відповідь.Гайка болта проходить через втулку датчика посаджена на червонийфіксатор різьблення, так само і на задніх датчиках зроблено.Тримається на УРА! У найвищому положенні машини, яке я називаю "ленд Крузер", кліренс машини десь близько 20см і ось туди діапазондатчика не дотягує, але від самого низу до становище набагато вищеніж моє їздове - працює. Можливо, знову таки наступного сезону, покірчу тяги датчиків, тим більше що набір для їхнього подовження явже давно купив)))) Сподіваюся комусь допоможе!
Всім дякую! )
"вирішив припилити трохи))
Заздалегідь купив П-подібний профіль з алюмінію і пластини 2 абоблизько того міліметра для кріплення частини датчика у відповідь.Гайка болта проходить через втулку датчика посаджена на червонийфіксатор різьблення, так само і на задніх датчиках зроблено.Тримається на УРА! У найвищому положенні машини, яке я називаю "ленд Крузер", кліренс машини десь близько 20см і ось туди діапазондатчика не дотягує, але від самого низу до становище набагато вищеніж моє їздове - працює. Можливо, знову таки наступного сезону, покірчу тяги датчиків, тим більше що набір для їхнього подовження явже давно купив)))) Сподіваюся комусь допоможе!
Всім дякую! )
Коментарі20
Що не читаю, майже скрізь лайки стоять! Созреваем значить для пневми)
Поставив так само. Місяць катав без пневми, норм. Поставив стійки з подушками, наступного дня відірвав датчик. Так і не зрозумів, як це сталося. У низькому їздовому схоже.
Ну мабуть не так само))) Я катаю вже так досить довго, всю зиму відкатал і все ок. Мабуть десь натяг тяг був. Можливо, у тебе занадто короткий або занадто довгий штифт на важелі прикручений. Я там просто все експериментальним шляхом вираховував)))
Ну, якщо він зламався на низькому положенні, значить високо виходила коліна. Металеву кісточку треба було коротше робити. У 20х може бути такого і не сталося б. Він же виходить при максимальному вивороті всередині диска ходить
Я ж зиму на 17 відкатал і часом низько коли снігу не було, зараз теж низько ганяю ... Просто я дотримувався принципу 7 разів відміряй, 1 відріж тільки у мене було не 7, а 107, місця для датчиків було ооочень геморно вибрати)))
Я цілий день з одним датчиком колупався. У результаті поставив як у тебе. Ну може плюс/мінус сантиметр. На пневмі тоді не було можливості перевірити
День ще не багато, я вовтузився довше, добре звичайно що потрібно вибрати положення по одній стороні а другу віддзеркалити. Я вважаю що краще місць ніж я вибрав, на нашій мазді не знайти))+- сантиметр може серйозно впливати, як на показання (вихід з ...
Та я купив куточки теж, але думаю треба переробити в людські. Креслення це круто! Можеш роздобути, будь ласка?
Спробую))
Ось це знатний дроч)))
Це точно)))
Не міряв різницю напруг у верхньому і нижньому положенні? У мене на штатних датчиках діапазон показань 1,9-3,1 В на передній осі і 2,2-3,6 В на задній. ІМХО краще для контролера.
Зараз прям точно не скажу, так як я не записував нікуди, а встановлював влітку, коротше призабув. Але зад працює майже в повному діапазоні, на кшталт від 0.9 - 4.4, вважаю що при граничних 0.5 і 5.1 цілком хороший результат діапазону роботи )Контроле...
Хороший діапазон, у моїх штатних теж діапазон -45 ... +45 градусів і передільна напруга 0,5-4,5 В. У мене в статиці в середньому становищі бувають скачуть показання на 0,1 В, на контролер поки не наважився , боюся як би він все повітря не витратив на...
Спасиб) Запис з відео роботи контролера потім теж викладу) Там є невеликий діапазон похибки і точне положення виставляється за кілька ітерацій коригування датчиками)
Попереду дуже прикольне рішення вийшло 👍👍А після установки датчиків, ти потім задаєш їм нульове (якесь) положення і виходячи із заданих параметрів, вони дають тобі інфу на скільки ти цмокнув/люфтанув тачку, правильно?
Самим датчикам нічого не задаю) Вони підрубуються до контролера, а там вже потрібно задати значення самого верху і самого низу інакше контролером взагалі нічого не можна буде робити)) Після завдання граничних значень можна виставляти положення, у мен...
Ну я десь так і мав на увазі )))
