Бо спроби підглянути у кого як варто газ у машині, увінчалисяневдачею. Вирішено було запам'ятати на згадку свої муки.
Бо у мене колектор і плита є запасні і до того ж просвердлені, почав саме з них.
Перепакував проводку за схемою, довелося пошукати звичайно самусхему, але сподіваюся все правильно))
Все красиво замотав і повісив павука на рампу.
Далі, оскільки є тільки одна рампа на 6 форсунок довелося тулитиповерх плити, спроба зробити не тільки правильно, але йкрасиво.
Після приготувань почалася фаза "розбери двигло", Поки все знімав, по від'єднував, потім прикрутив на місце все "нове", минуло години4. Дозбирав все вже при світлі ліхтарів, хоч і повільно, зате знаюяк і що зроблено, все-таки для себе роблю.
< /p>

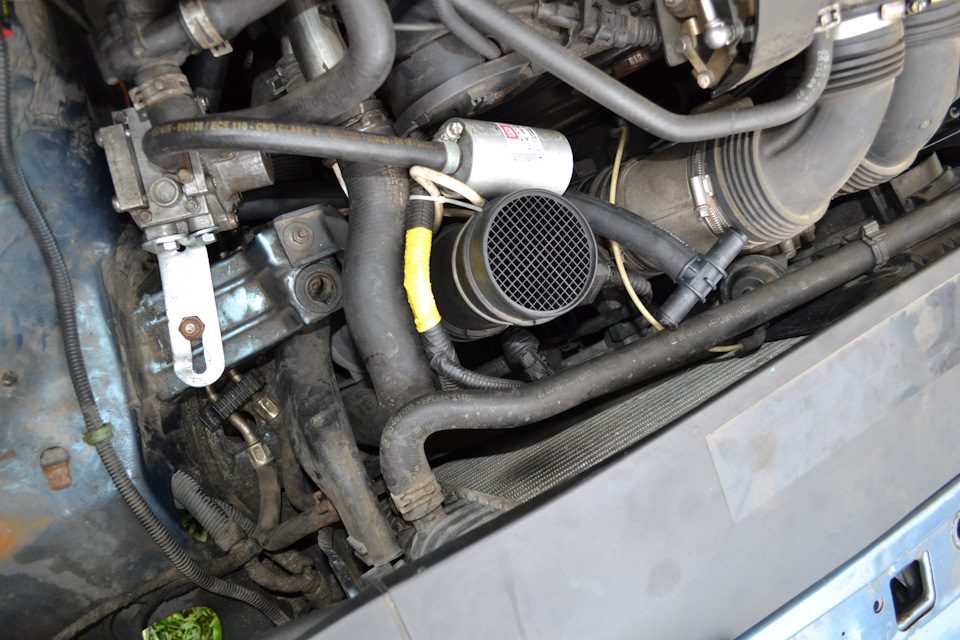

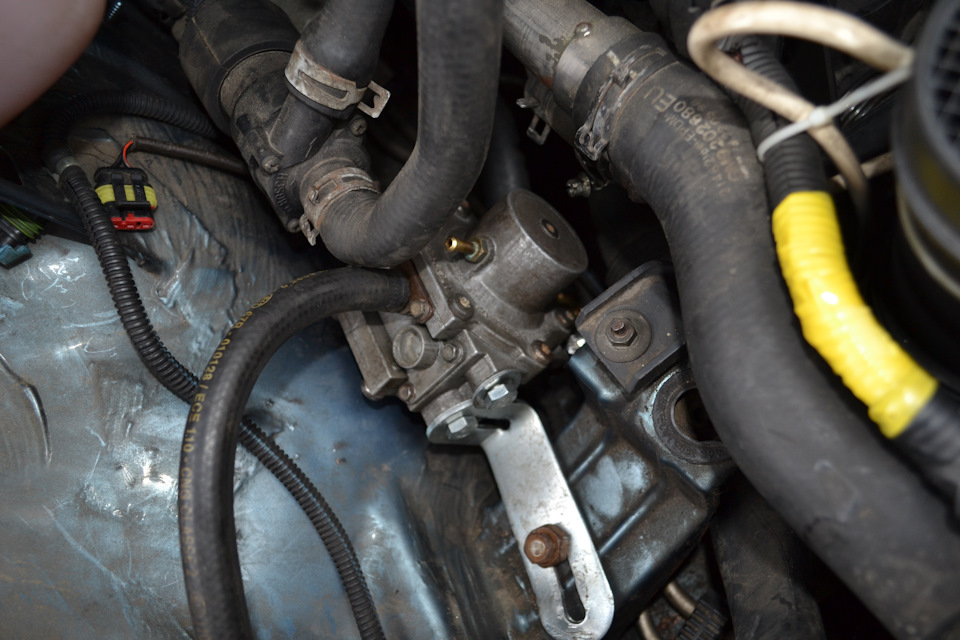

Місце де комфортно себе почуває редуктор, навіть свердлити нічогоне потрібно, там вже є отвір

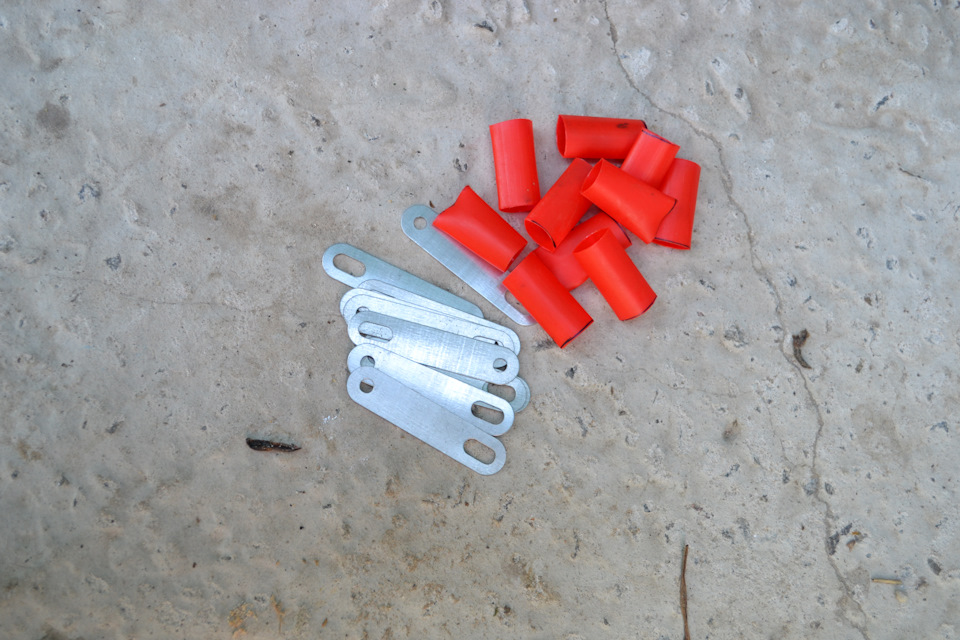

Як задешево зробити дорогі хомути, пластинки листової жерстіобгорнуті термоусадою
Поки що цілі павук

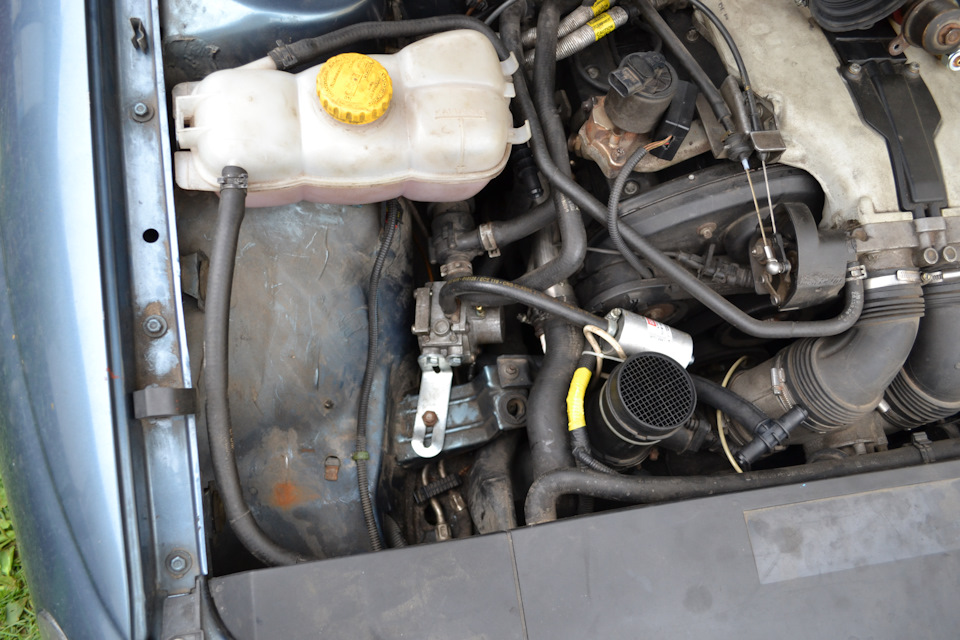

Павук після імплантації нової системи життя ))

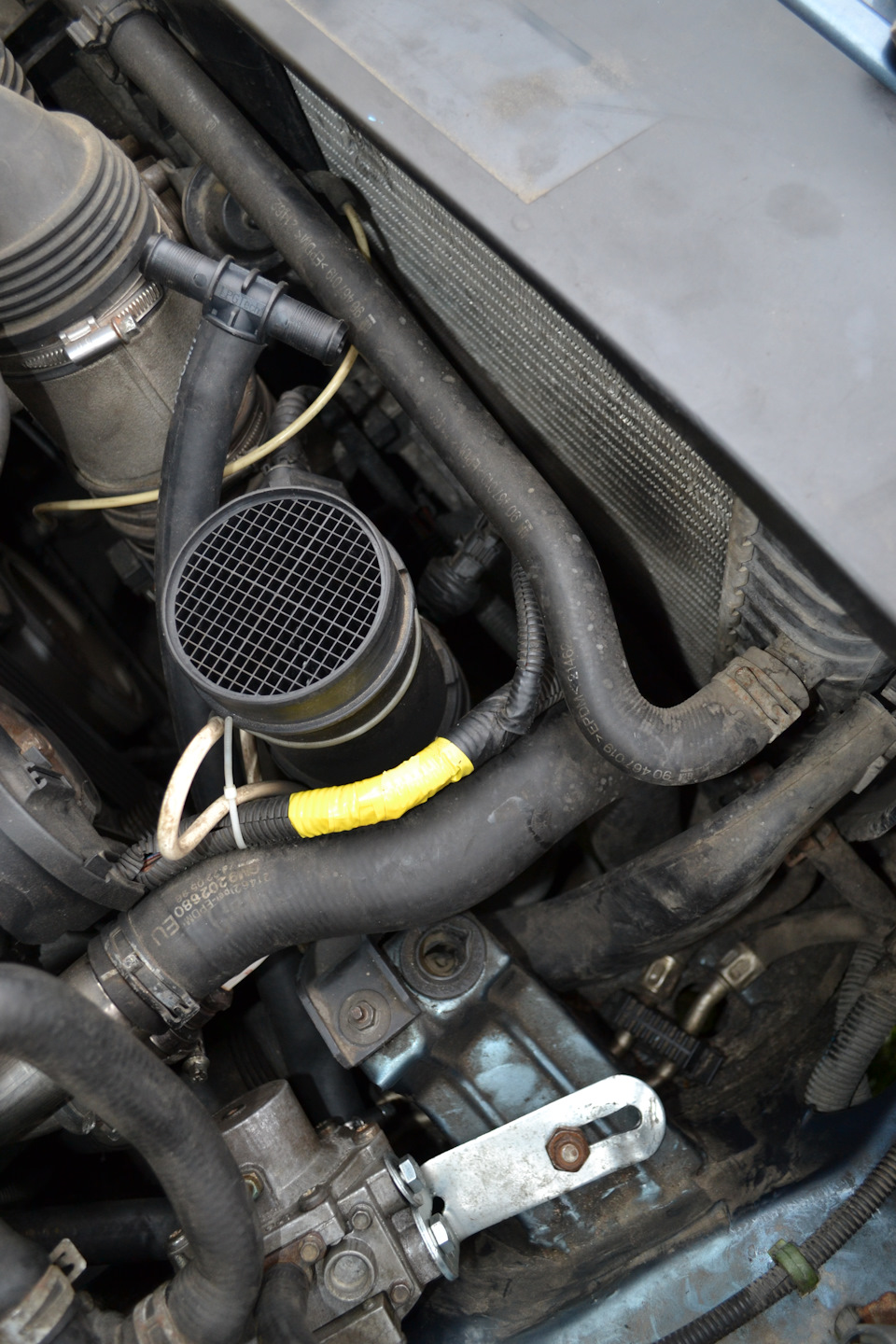

Ось так йшла примірка нового обважування ))
Початок інтеграції
На сьогодні все. Ось так пройшов один день із життя "малолітки", далі по можливості і наявності часу впихну болон, проведумагістраль і найпекельніше підключу проводку, так що до швидкихзустрічей…
Коментарі13
Є фото куди в колекторі встановлював врізання?
Немає, я їх не робив, вони вже були на новому движку врізані.
у мене стоїть ось так. Шланги однакової довжини, так як кут свердління штуцерів зворотний. Тобто. шланг першого циліндра має зворотний загин, до другого циліндра йде прямо.
неправильно, у тебе шланг від форсунки до колектора занадто довгий
Велика робота проведена. Добре виходить. А куди підігрів редуктора підключати плануєте?
ти собі вже поставив? чи всі плани виношуєш?
Ні. Поки що все в проекті. Думаю поки що
Підігрів поки підключив паралельно дроселю, потім їжджу подивлюся, якщо буде мало то перевішу на додатковий насос печі. Поки не хочеться шланги даремно різати))
А навіщо одна планка на 6 якщо краще 2 по 3, у тебе мені здається дуже довгі шланги від форсунок до врізка вийшли, а там є обмеження не коротші 3 см і не довші на зразок 12 см і форсунки краще розміщувати вертикально, якщо якась то яка пройде через ф...
Те що було, хотів дві по три форсунки, але не було таких, а ліпити валтеки не полювання)) Як знайду планки поміняю, а поки що так їжджу
Ні у що ніде немає інструкції? Теж думаю про встановлення самостійно
Ну як сказати ні, російською та по цій моделі немає, а так поки з італійської та з англійської перекладаєш ... Я брав звідси все, а частина додумував www.brc-gas.su/86.htmlwww.brcgasequipment.ua/do…u/FILARE-P&D-EN-8-cyl.pdfwww.brcgasequipment.ua/docu...
Дякую за інфу😊
