Давненько вже поставив, та все як то руки не доходили написати.
Довго шукав в інтернеті, і ось знайшов на цьому сайті, такий собіконструктор (можна було і самому зробити, тим більше всі елементивказані, але як то було влом травити плату.) Заїхав у магаз, купив.треба вести додатковий "+", який взяв від прикурювача.

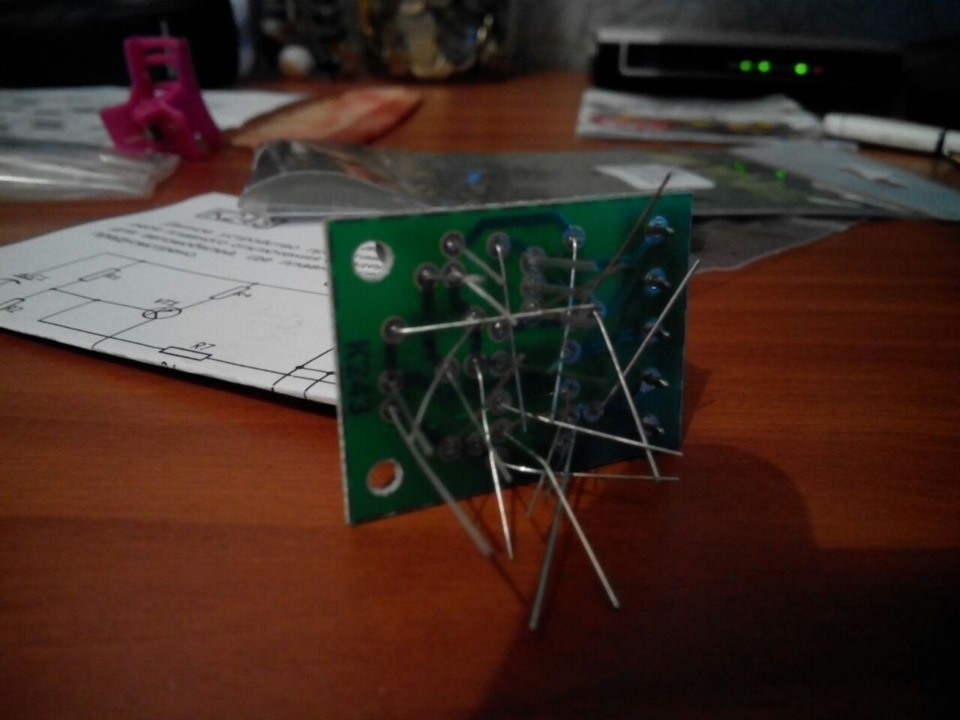

елементи на місці і готові до пропаювання вид з іншого боку

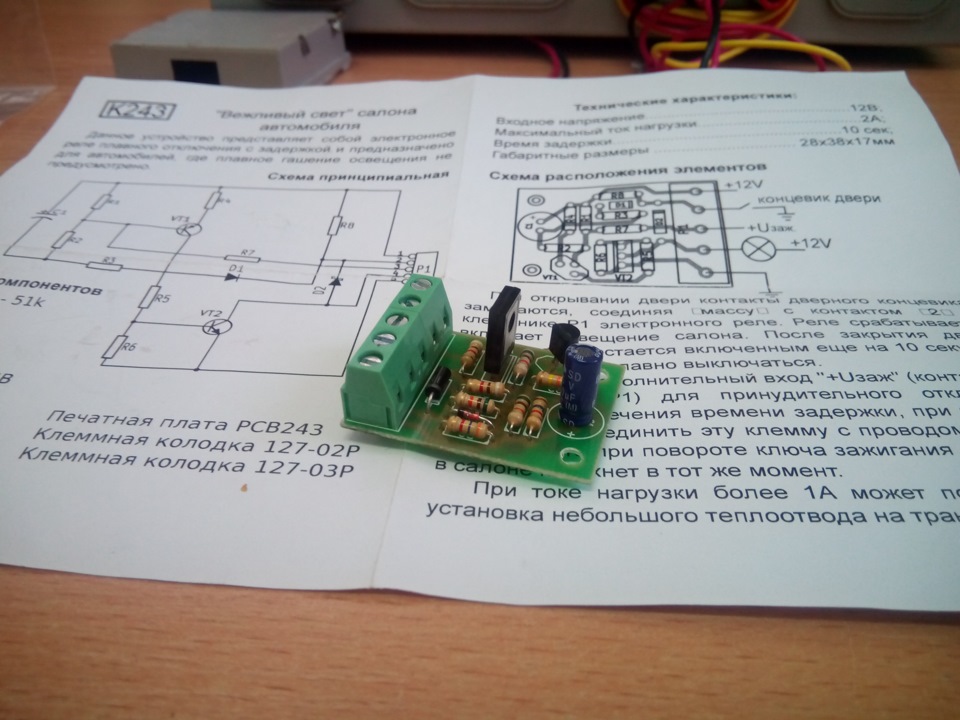

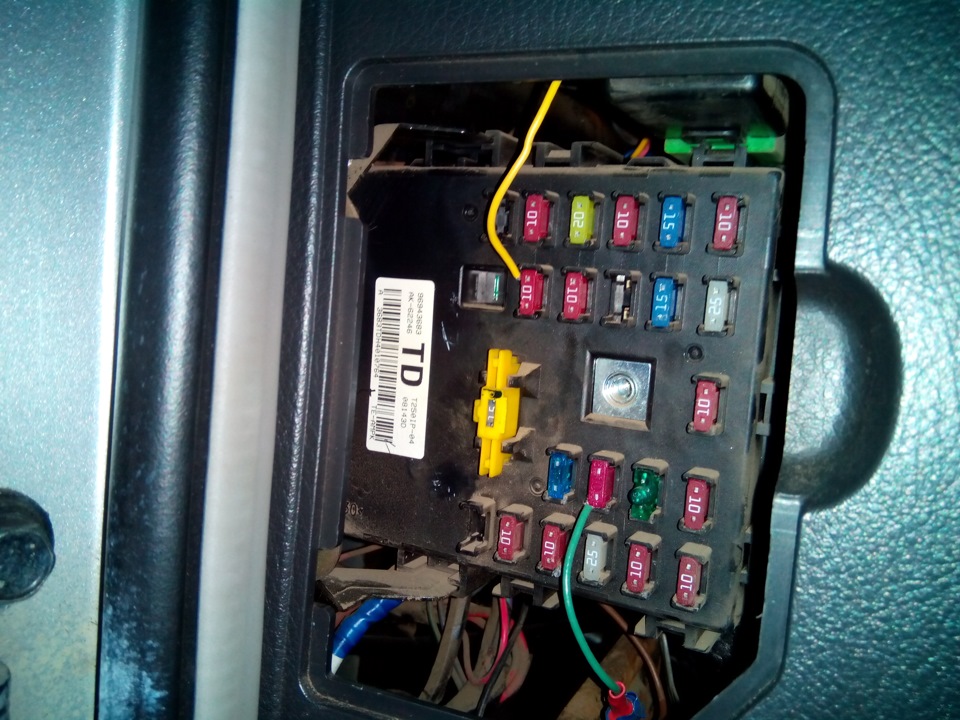

Ось така вона, вже в зібраному і запаяному вигляді< Щоб світлогасло відразу після того, як увімкнуло запалення, я взяв + відприкурювача (у блоці запобіжників)
ось так гасне
а ось так із запаленням
>
Усім Світу!
Коментарі11
Ти що дроти із запобіжників брав чи це часник?
Окремий провід кинув. Але спробував як на фото показано.
Дякую, там 2 діоди підкажи будь ласка другий
Сорі, але маркування не пам'ятаю другого, став будь-який, він там тільки для того, щоб полярність не переплутати.
Потрібно було брати красиво напругу в колодках, щоб ці кишки не висіли.
Скинь список компонентів якщо неважко

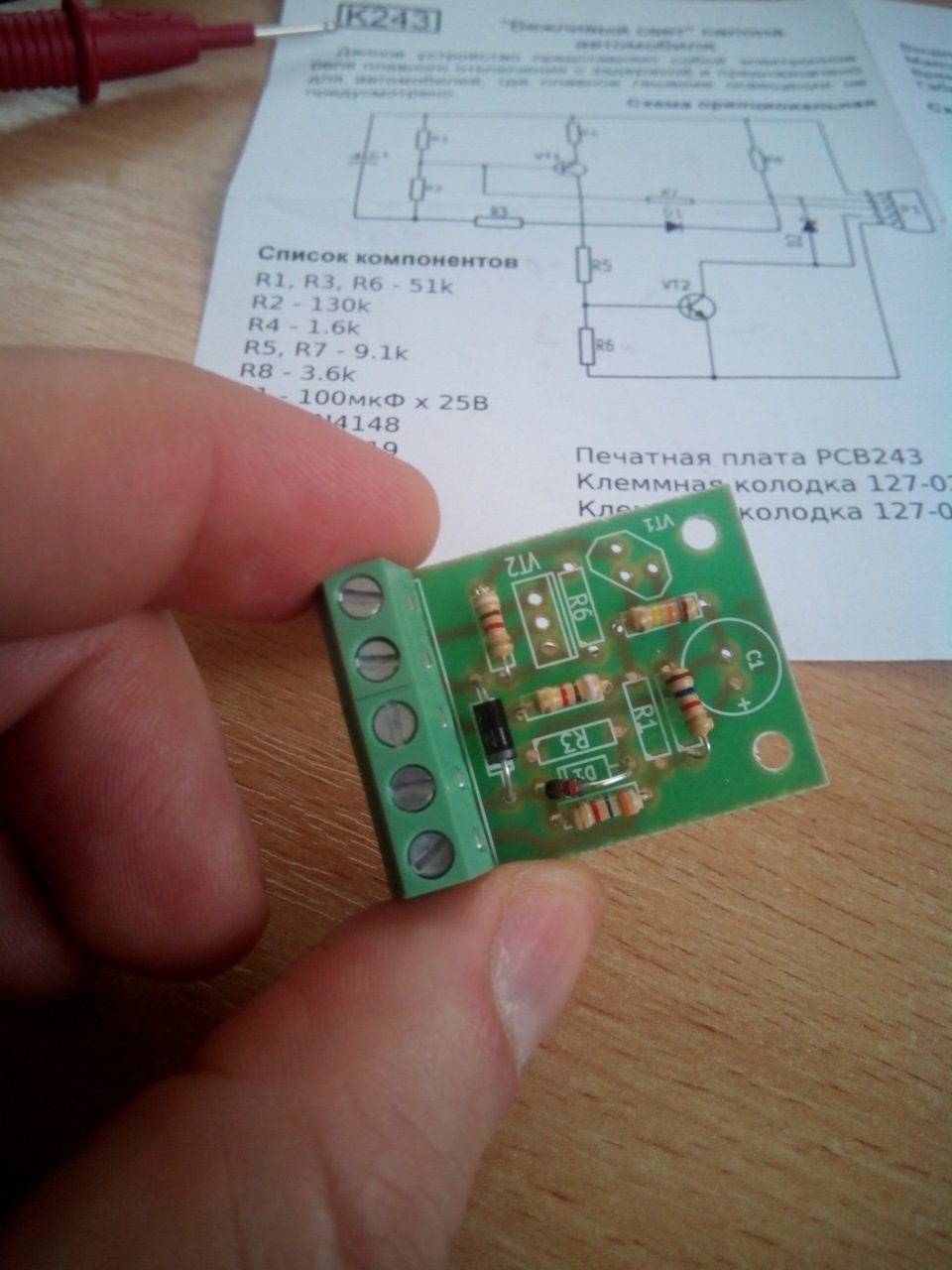

Не важко. На 2м фото написані всі номінали 8ми резисторів, кондер на 100мкф/25в, діод 4148, транзистори ВС557 та BD135
Хоч доступ до відео відкрий
начебто відкрив
Прикольно. Треба і собі зробити. А то плата вже пів року лежить.)
непогано) ось тільки якщо чесно, то на діодних лампочках, вони чомусь моргають, коли заводиш машину ... чому так, не розібрався.
