Не працював режим рециркуляції повітря. А саме, коли натискавкнопку рециркуляції, привід заслінки спрацьовував, але самазаслінка стояла нерухомо в положенні забору повітря з вулиці.Примусово рукою її можна було закрити і назад при натискання кнопкизабору повітря з вулиці вона поверталася, вирішив дістатися доприводу і подивитися в чому проблема.
Для цього потрібно:
1. Зняти сам бардачок.

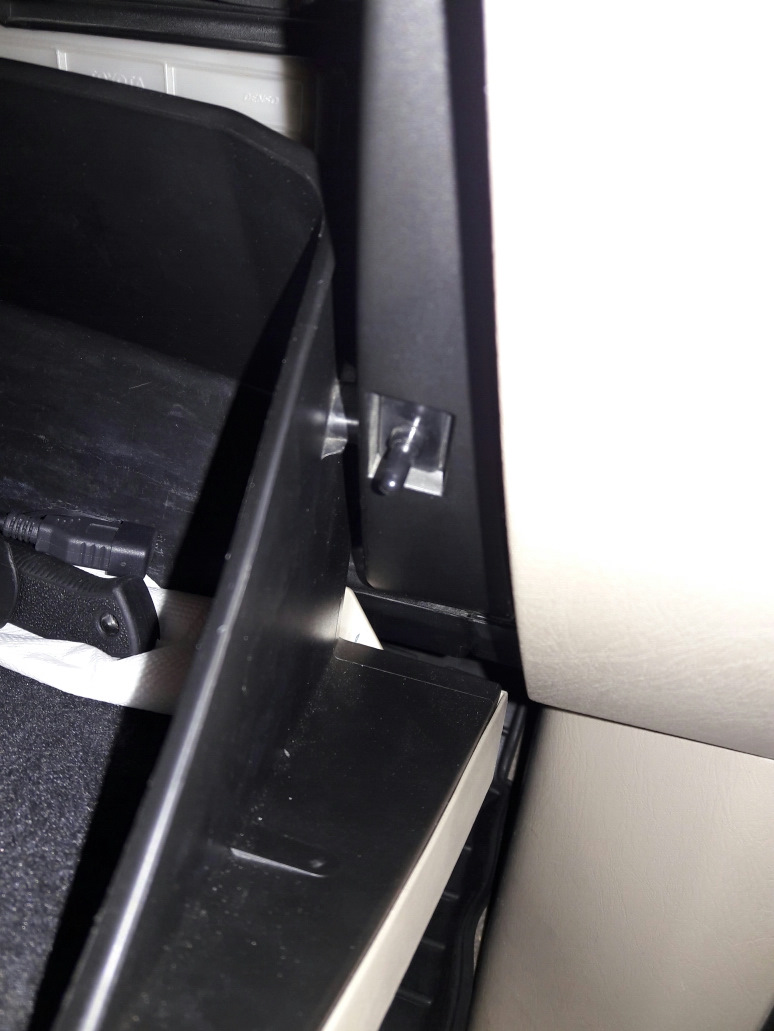

Правий фіксатор (тиснемо на корпус якомога ближче до фіксатора внапрямку водія)
Лівий фіксатор. І він у вас у руках.

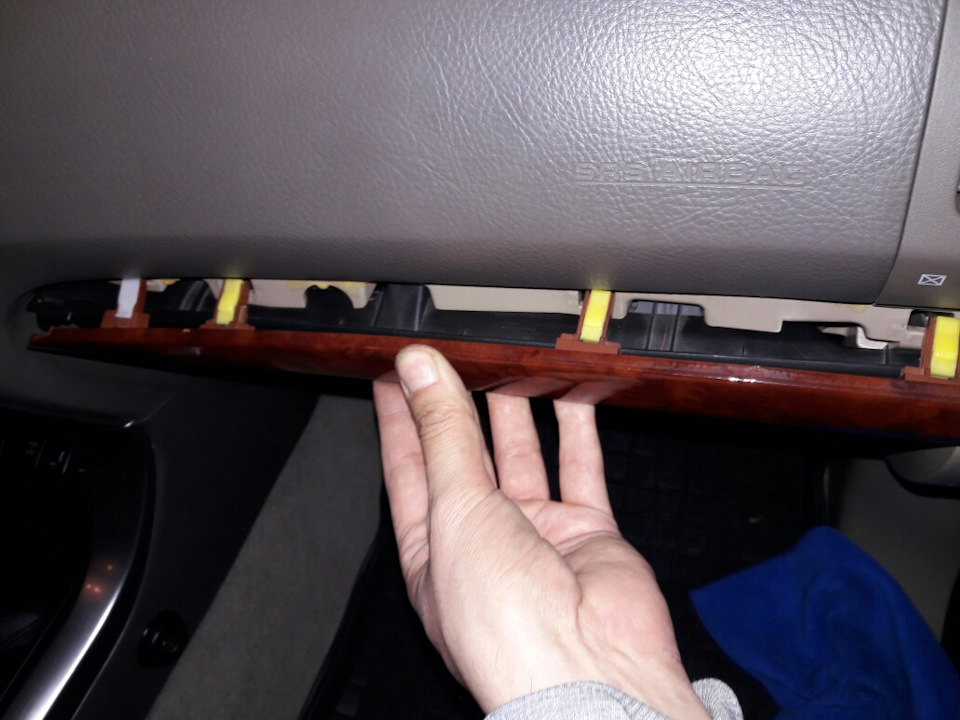

2. Знімаємо декоративну накладку.
Тягнемо на себе вона на пістонах. p>
3. Знімаємо нижню кришку корпусу бардачка.

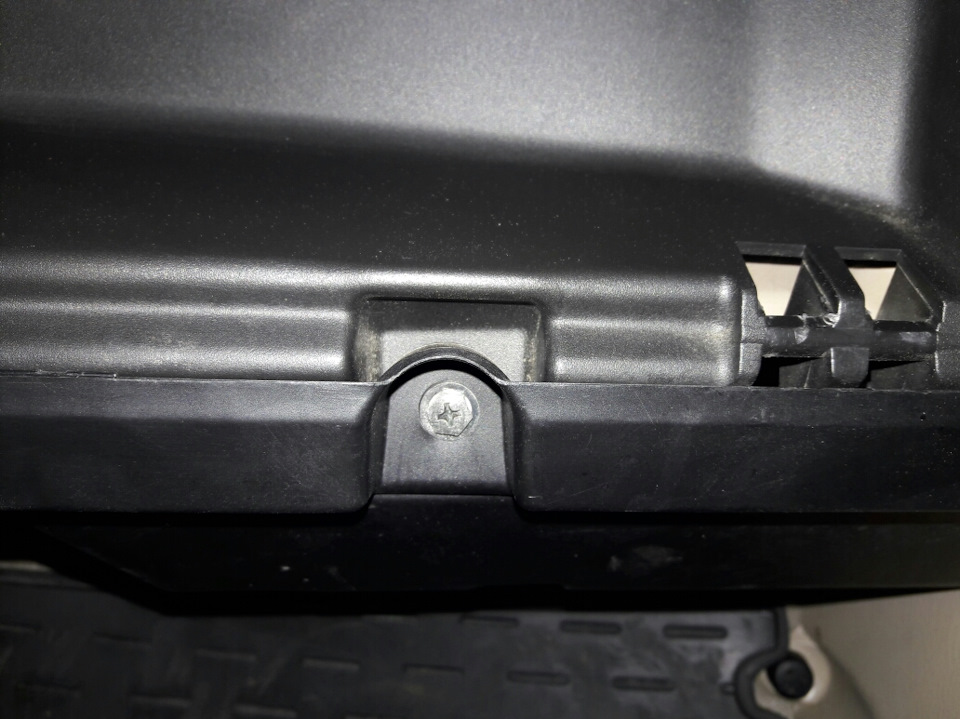

Відкручуємо гвинт і тягнемо кришку на себе.Спереду пістон заднячастина просто вставляється в напрямні.
Лева направляюча
Права напрямна
4. Знімаємо корпус бардачка.
Лівий верхній гвинт
Середній верхній гвинт
Правий верхній гвинт
Лівий нижній гвинт
Правий нижній гвинт

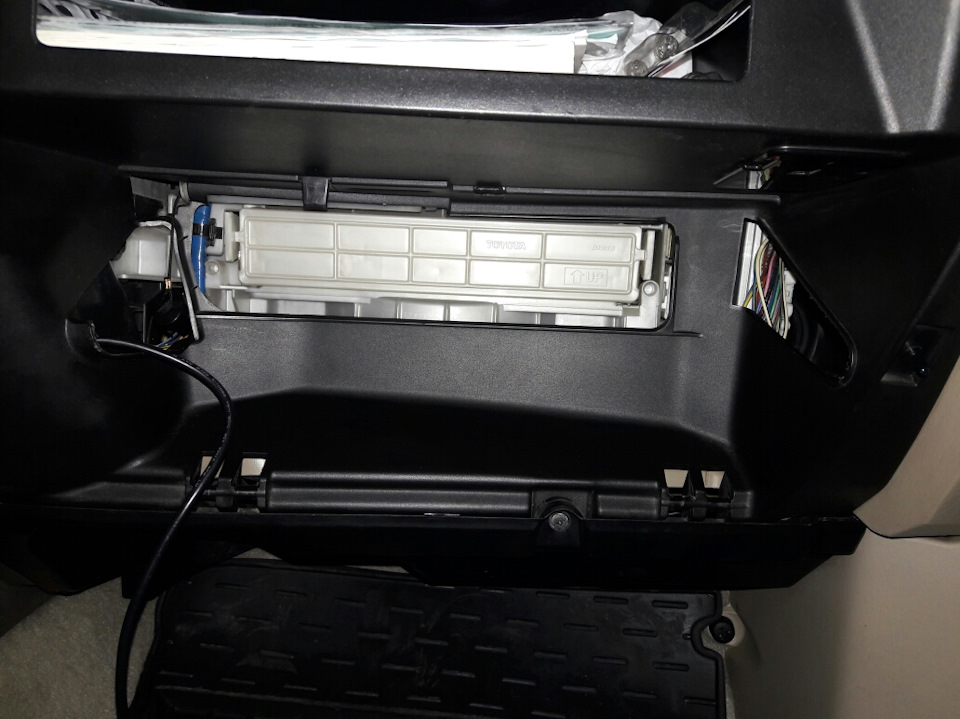

Після того як відкрутили всі гвинти, тягнемо корпус на себе (він напистонах) як відскочили знімаємо роз'єми з фішок. З цією фішкоюдуже акуратно зрушуємо її з пластикового кронштейна у бік моторноговідсіку. Я потягнув її вгору, тим самим поламав кронштейн.Отримуємо таку картину. Привід заслінки знаходиться у правійверхній частині корпусу вентилятора.
5. Разъединяем разъемы и отщелкиваем корпус с разъемами.

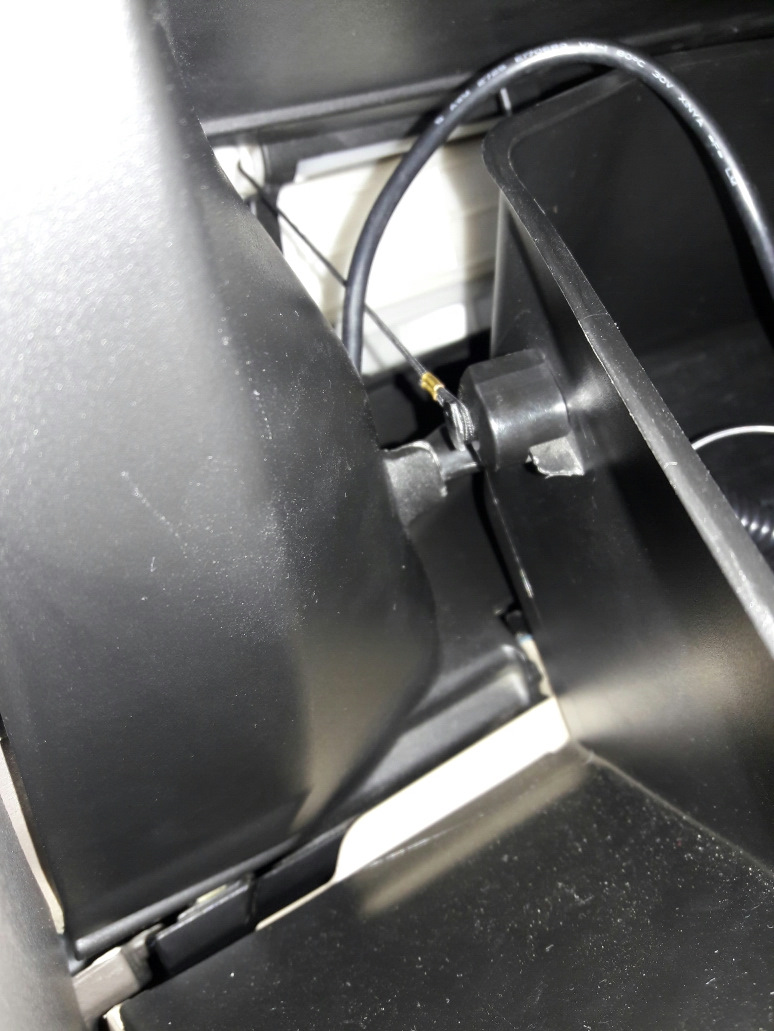

Собственно сам привод
У меня просто высчелкнулся с привода штырек отвечающий за закрытие.Я не знімаючи привід довгою викруткою вставив його на місце і всезапрацювало. Забір повітря з салону Забір повітря з вулиці Збираємовсе в зворотному порядку.
