Доробка передніх гальмівних дисків 300мм. АТЕ

Добро часу доби.

Готуємося до чергового ТО ну і в продовження цієї посади деякіцифри про передні гальмівні диски.<

Для наших авто відомі два розміри валідних передніх гальмівнихдисків.
D = 298 мм оригінальні + замінники

>

D=300мм величезна кількість виробників

Часто 300-ті коштують дешевше і є безліч вдалих прикладів їхвстановлення.З ними лише одна проблема. Отворів під допоміжні болтиМ6 * 1, 0 * 12. Отвори, що є в дисках, не збігаються з місцямиустановки в ступиці. Одні вирішують не морочитися і благополучноїздять без даних болтів, інші намагаються не нехтуватирекомендаціями нашого автовиробника, але місця та характеристикивстановлення даних болтів були для мене загадкою, поки не купив АТЕ24.0328-0106.1
Тепер довелося з'ясувати, де і які робити отвори в 300мм-их дисках.допоміжні болти D 6, 5 мм. (+ заглиблення для потайного капелюшкаболта).
- Радіус кола R124 мм. На якій мають бути виконані отвори болтів. Украйніх точках кола.

Ось людина навіть потрудилася зробити трафарет для виконанняотворів.
Спробуємо додати розмірів у вже зроблене креслення…

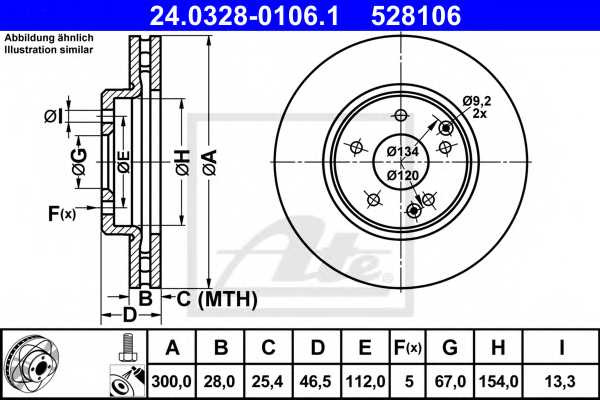

Куплені мною диски мають такі характеристики
допоміжні отвори в диску АТЕ стоять R 120мм. Та 134мм. Що незбігається з необхідним R 124 мм. Відносно болтів, що кріплятьгальмівний диск до маточини. Побачивши подібний, планую допоміжніболти замінити на нержавіючу сталь. Під шестигранник (DIN 7991).Тепер докладніше про способи отримання результатів.

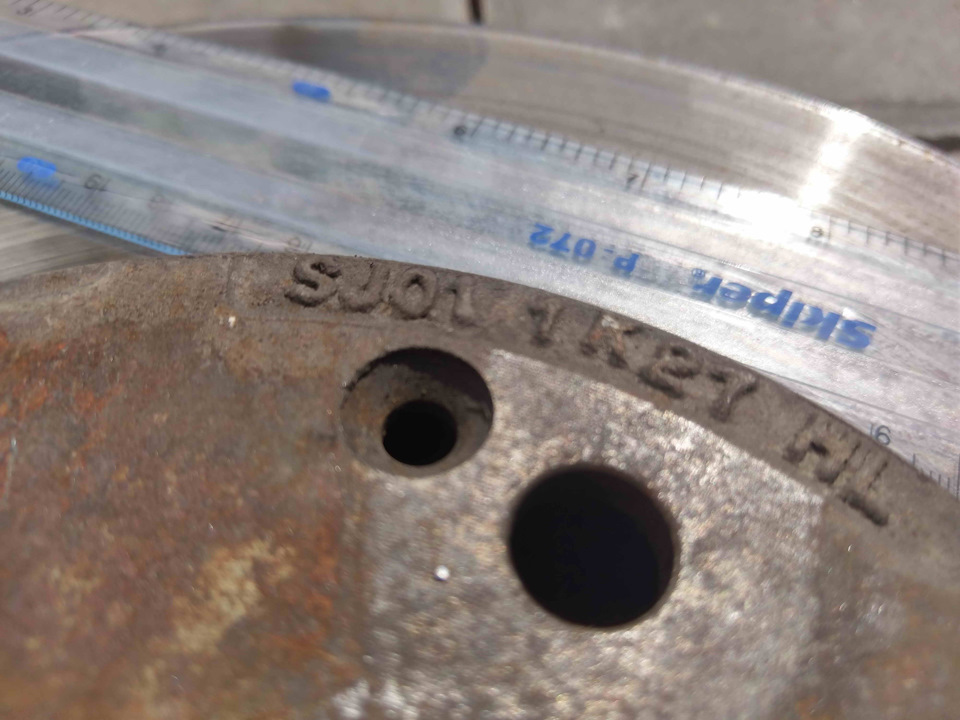

Натурні виміри:

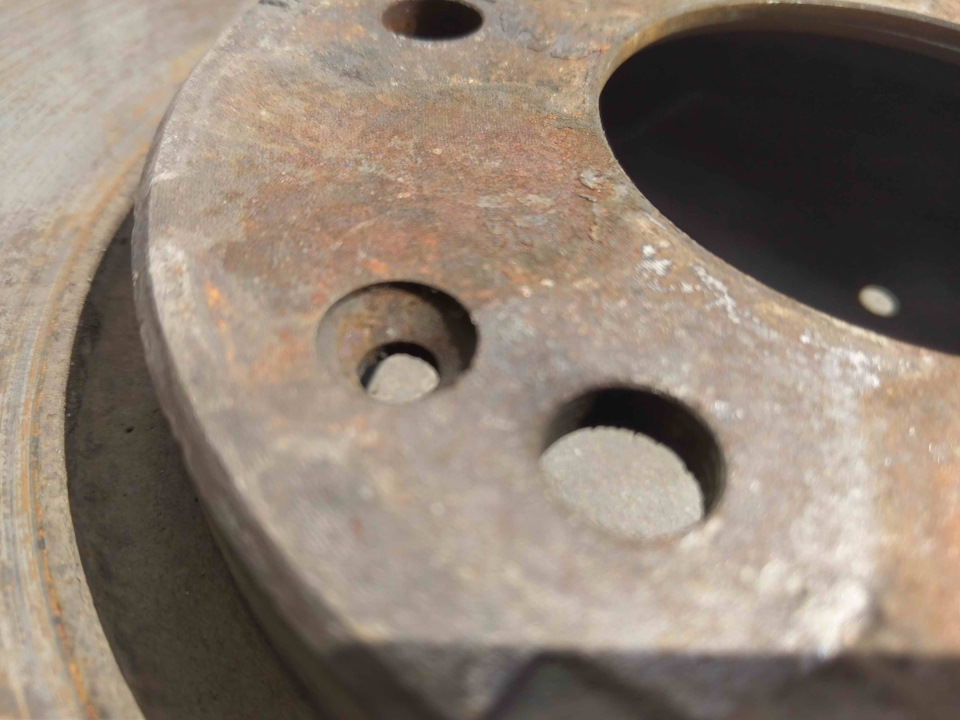

Допоміжні отвори без різьблення
Допоміжні отвори без різьблення (не видно на фото)

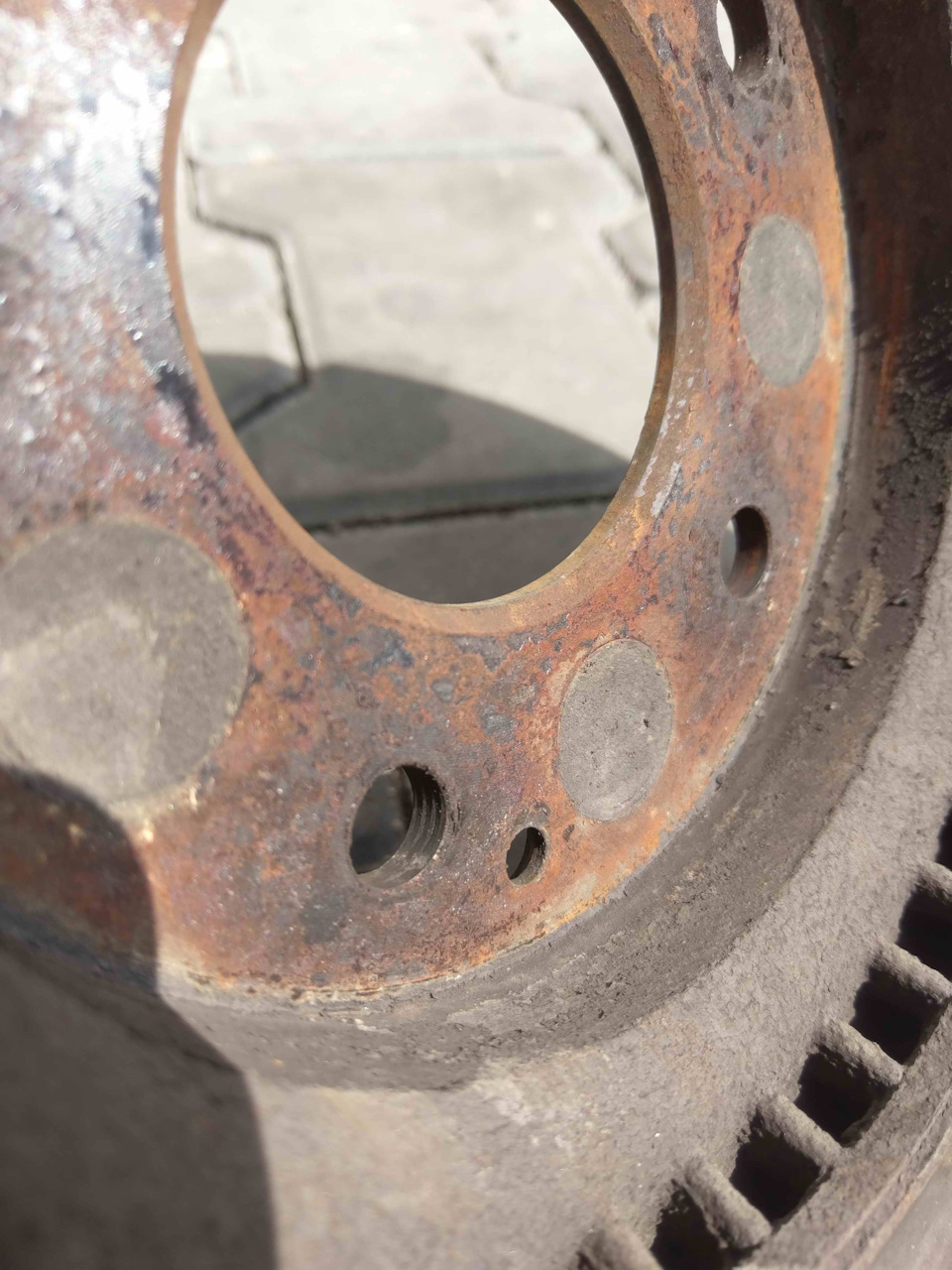

Допоміжні отвори
Допоміжні отвори
Діаметр під капелюшок допоміжного болта
Діаметр отвору для допоміжного болтів. Відстань між отворамидопоміжних болтів. Відстань між отворами допоміжних болтів.
Непряма (не очевидна) перевірка через креслення 2WD маточинизадньої . .

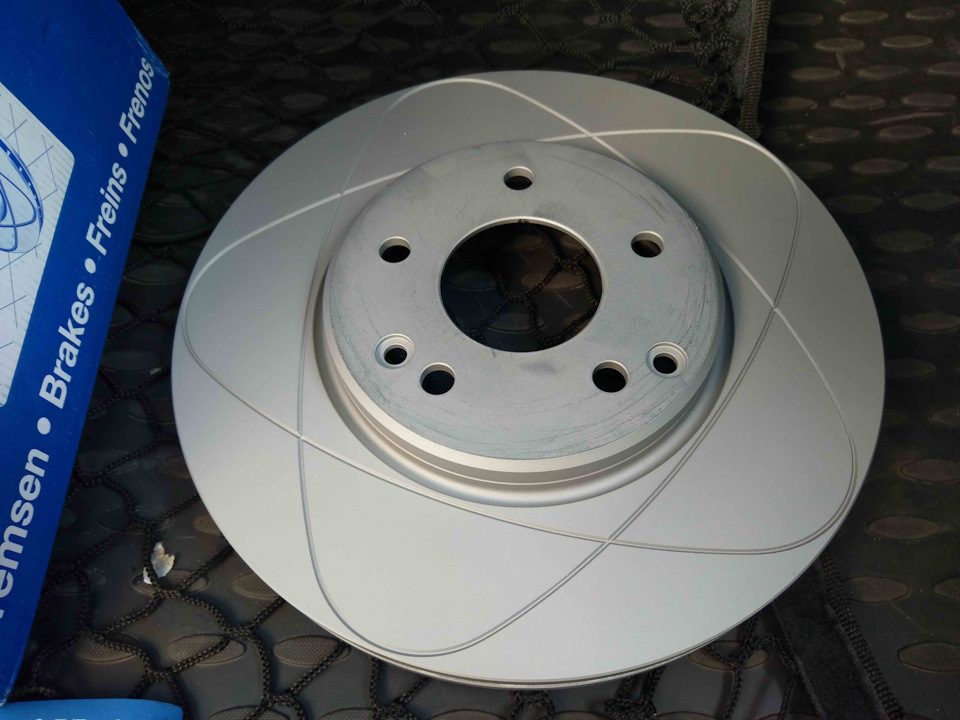

Трохи фото куплених дисків.

у коробці два диски
без коментарів
Красиві, але не потрібні нам болти…

За встановлення відпишуся новим постом.

Усім удачі.
