Всім привіт. До цього раніше було встановлено ввічливепідсвічування салону, але вирішив зробити підсвічування замкузапалювання та салону штатно. Джерело тут і тут.

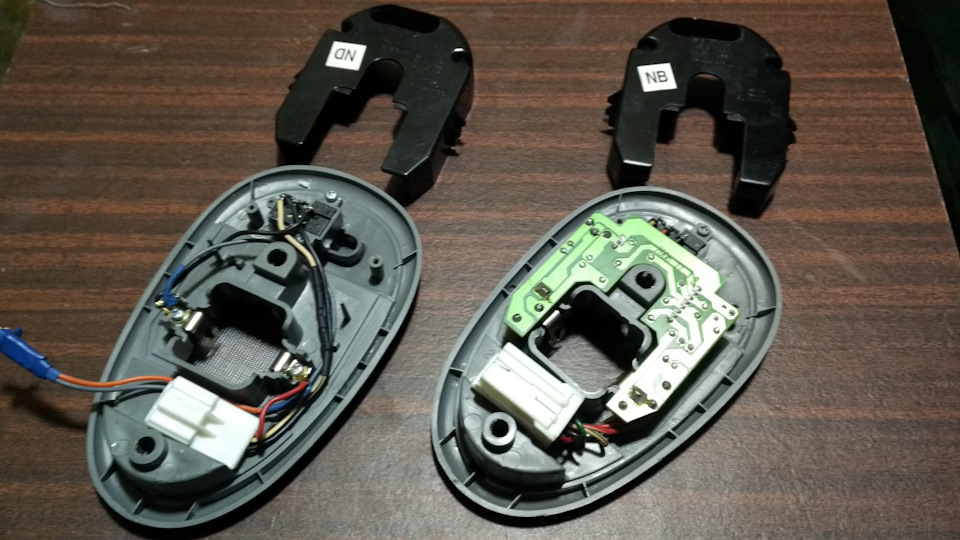

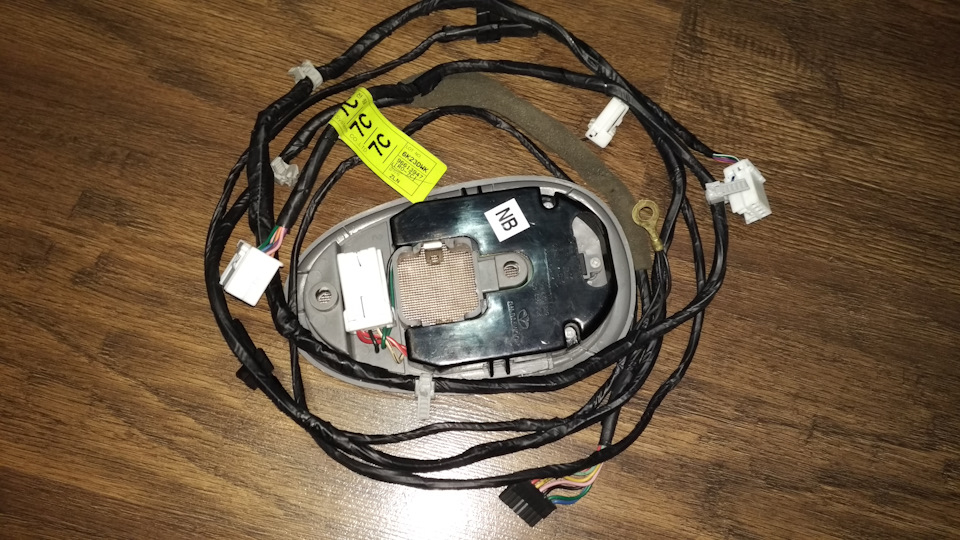

а з минулим пристроєм без колгоспу цього б не вийшло порівняннястарого (ліворуч) і нового (праворуч) Різниця очевидна. Для цьогопотрібен салонний плафон освітлення і проводка до нього. >

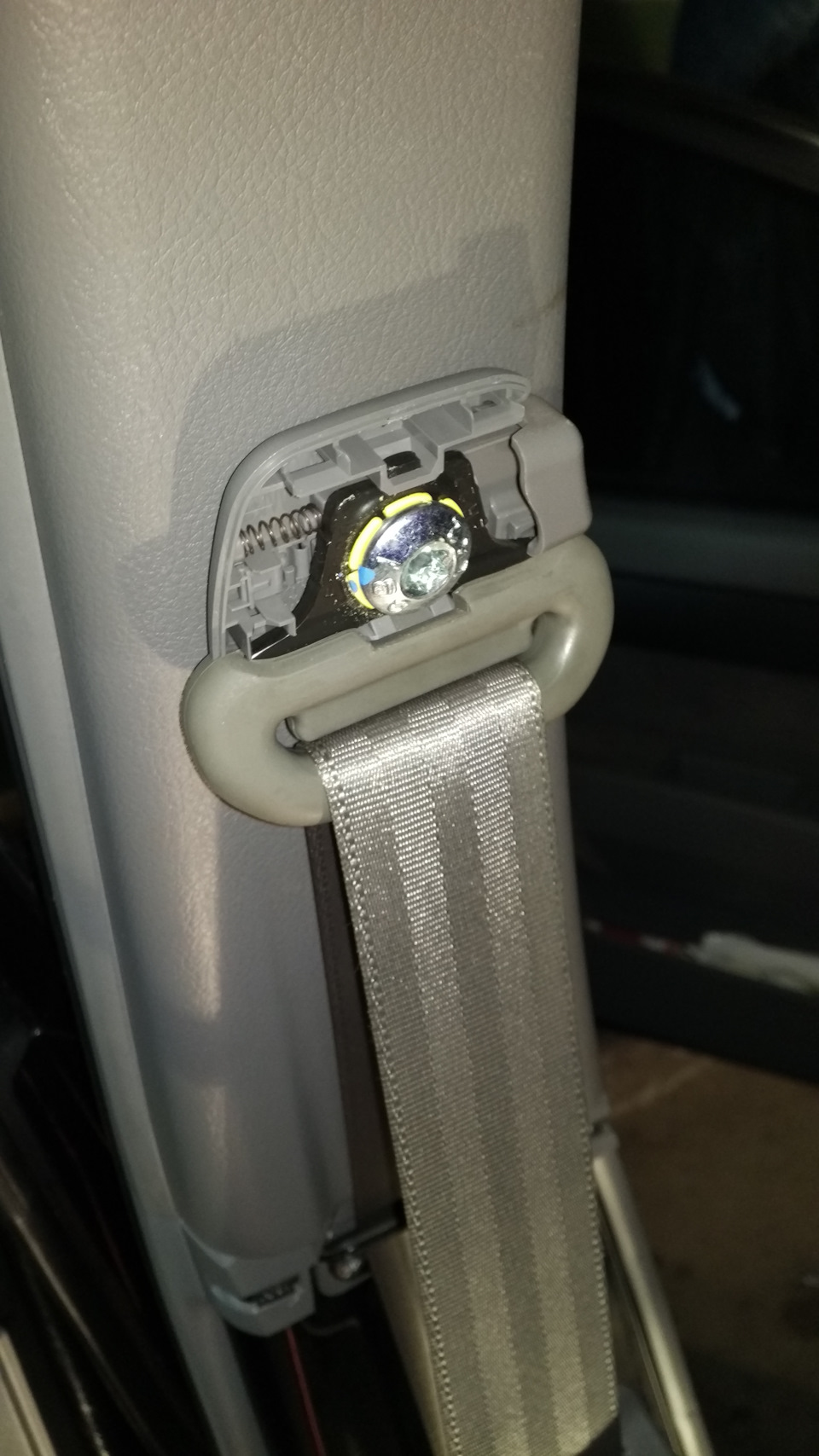

Ну а далі розбирання салону.Стеля зняла тільки з боку водія щоб бувдоступ для заміни проводки.І знову несподіванка у вигляді зіркиТ50))

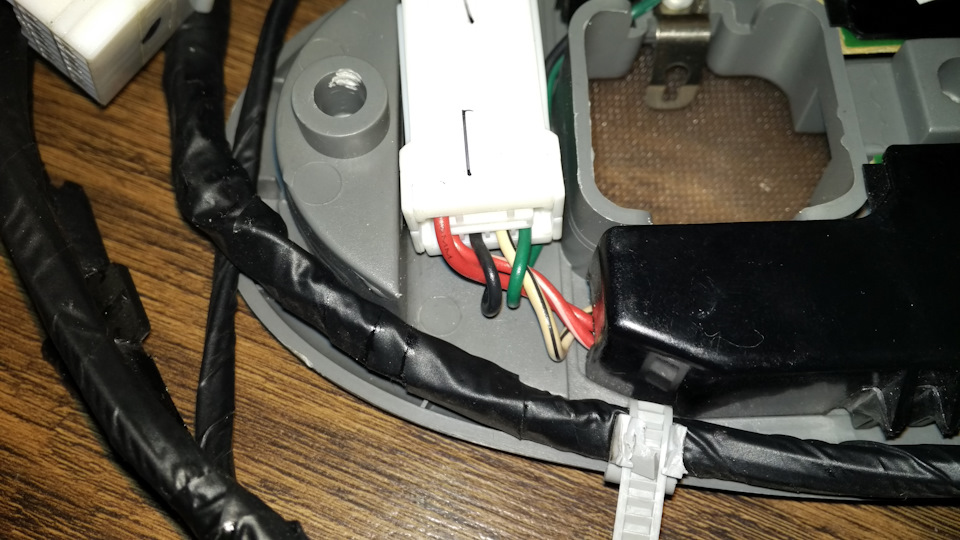

<Велику частину часу зайняло виплутування проводів, оскількипроводка була адаптована під датчик дощу.
зняття штатних кліпс по можливості цілими. >
Водійську сторону довелося трохи розібрати для доступу до потрібноїфішки. Після зняття салонного блоку запобіжників доступ набагатопростіше.

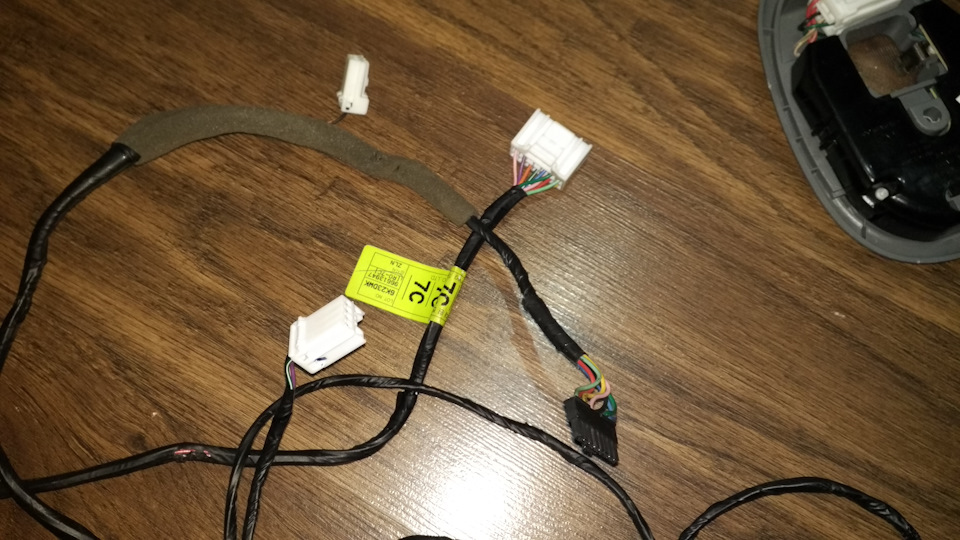

Так як роз'єми різні, у старій проводці 8 пінів, а в новій 12, довелося піни переставити у стару фішку.
З укладкою проводки готово, переходимо до підключення. Потрібновставити пін 73 на С202. Дякую Lacetti1644 Запіни.Запчастини на фото:403356, 262320, 141185
Тепер на 73 контакті С202 має з'явитися мінус із нового димера.< Ура, все в порядку, напруга є, салон можна збирати назад, іпрокладаємо цей мінус з 73к до замку запалювання. Так як кільце відDaewoo Leganza кат. Номер для замовлення (96206813),
Вирізаємо місце під іммобілайзер, добре що є дрімель) >
Приміряємо кріпимо, болтик М4.
Тут підключення просте. Постійний "+" взяв з іммобілайзера (рожевий), а мінус який прийшов з 73к С202. Також збільшуємодіаметр у кожусі під колечко.
Приміряємо, перевіряємо, радіємо виконаною роботою.
Тепер алгоритм роботи:
— Відкрив двері кільце загоряється незалежно від диммера включенийвін чи ні, тривалість підсвічування близько 8-10 сек.
— Включив запалювання, підсвічування замку та салону тухне миттєво.Подивлюся якщо не влаштує збільшу час світіння заміною конденсаторав диммері (на велику ємність).
Ну і ще раз ДЯКУЮ Legazoid За підказки в телефонномурежимі. Всім вдалих доробок!
Продовження слідує...
Коментарі19
Я ось все вчитуюся вже який раз і не зрозумію! У мене вже штатно стоїть плафон із заводу! Кільце я теж поставив але по колгоспному! Куди мені тягнути дроти від кільця?
У тебе в плафоні 3 або 5 дротів?
5, плафон повністю із загасанням та з key ( зелений провід)
+ від іммо рожевий, - 73 до на с 202. Продзвони зелений від плафона до с202, якщо не дзвониться то дивись на фішці стельової проводки.
Начебто все вірно ввічливий плафон - 96615319 NBduk63.narod.ru/spare.html
Добрий день. Підкажи будь ласка — на знімку ad-cd.net/56743c1s-960.jpg Чи правильно розташовані кришки плафонів поряд з плафонами? Не переплутані? Тобто на плафоні з ввічливим світлом букви NB?
Так
я просто здивувався, що він коштує дешевше звичайного. ось і вирішив перепитати. дякую!
Що таке, , ввічливе світло, , ?
Функція затримки вимкнення, двері зачинив, а світло горить ще 10 сек.
На мою це в стоку так відбувається. У мене так!)))
На першому фото, лівий плафон стік. Крім проводів і вимк. там більше нічого немає ...
Підлогу машини потрібно розібрати, у мене не вистачить ні сил ні часу на це.
Коли розбираєш вперше то так, а так уже знаєш що за чим і куди, швидше...
Треба буде прикрутити цю фічу до мого самопального контролера плафона ... -)
захотів зробити штатно)))
Круто! Красава!
Спасибі)
Зновно, треба теж зробити
