Тест стрілок Passat b5+

У черговий раз читаючи бортжурнал Umatn1k, сподобавсязапис про "тест стрілок при включенні запалювання". Як завжди, прочитавши тему, думаєш ого як все складно, залишу на потім. Алез'явився час і я почав читати не маючи ніякого розуміння, якібувають прилади, що у мене стоїть, але поступово читаючи і покрихтах збираючи інформацію, зрозумів не все так важко, якздається)) Витратив близько 3 годин на розбір польотів.
Хочу висловити подяку VampireLo За цей патч і за те, що він потрапив у народ і власне автора супер патча.

Що нам потрібно:
— софтину (для захоплення дампа з приладки) — vag eepromprogrammer 1.19.
— софтину (для редагування дампа ) — HEx editor neo (менібуло простіше, через цей редактор, тому що він підсвічує адресу, яку я змінив. Просто щоб раптово не змінити іншу)

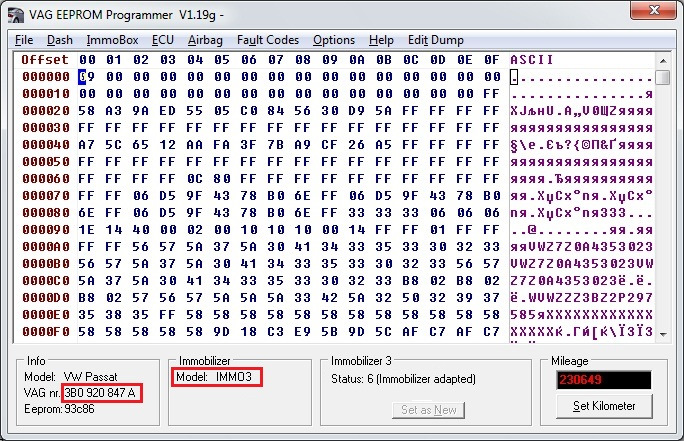

І так у мене immo 3, код приладки 3B0 920 847 A full fisекраном.

>
Тепер потрібно дізнатися який софт кластер:VWK503MH чи VWK501MH?
Для цього потрібно прочитати дамп прилади:Запчасти нафото:3B0920847A, 030405

<

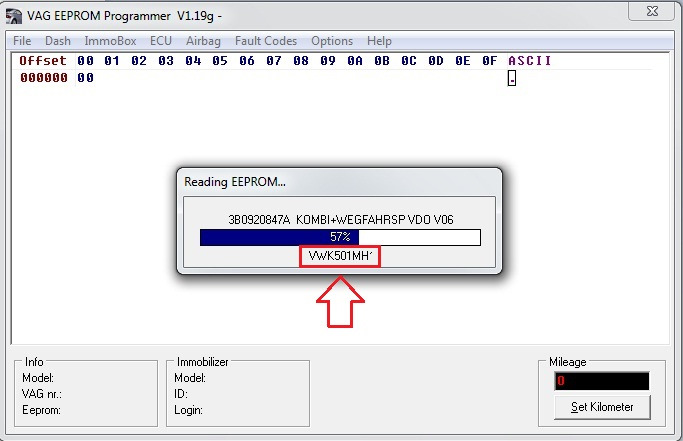

На цій фотографії видно, що у мене приладка VWK501MH.
1Jx 920 xx6 clusters є VWK501 (1J0 920 x46G є exception is isVWK503)
- 3B0 920 xx6 clusters are VWK501
- 3B0 920 xx7 clusters are VWK501
- 3B0 920 xx9 clusters are VWK503
are VWK503
— 3U0 920 xx2 clusters are VWK503

Патчі для приладів VWK501MH або VWK503MH.

І тут знову для мене маленьке випробування, а який у мене ROMid:00A4, 10A4, 92A3? оскільки патчі для них різні.
Прибирання знімати та дізнатися rom id бажання не було, я зрадівколи побачив другий спосіб, як виявити rom id.

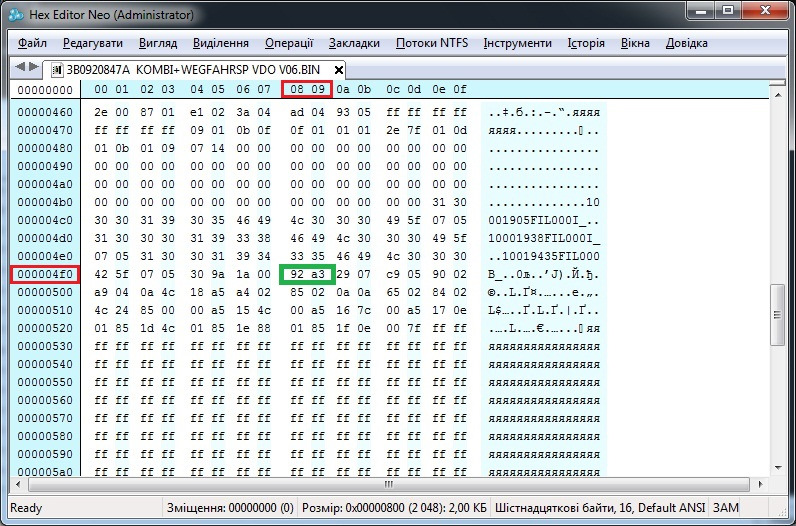

> Дізнатися ROM id за адресою 0x4F8 and0x4F9.053130 та інші

І так у мене ROM id 92A3.

ПАТЧ:CTRL+C, CTRL +V.
97 1A 7E 01 92 A3 00 00 00 00 00 00 00 00 0A A4 02 85 02 0A 0A 6502 84 02 4C 0 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 0000 00 00 00 0 0 0 0 0 0 0 0 0 00 00 00 00 00 00 00 00 00 00 00 0000 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 0 0 0 0 00 0 0 0 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 0000 00 00 00 00 00 00 00 00 00 00 0 0 0 0 0 0 0 0 0 00 00 00 00 0000 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 AD 38 08 29 07C9 05 90 02 A9 04 0A 4C 18 A5 00 00 00 00 0 0 0 0 00 00 00 00 00 0000 00 00 5A AC BA 0C A5 8A C9 0E F0 06 9C F8 0F 4C F3 0F AD F7 0FF0 09 E0 0E D0 F4 9C F7 0F 80 EF AD F8 0F D0 19 C0 03 B0 1E F0 0980 5F A2 25 8E 2F 0B A2 1E A9 01 8D F8 0F C0 03 90 18 C0 0E B0 14A9 CF 8D 6E 02 A9 F1 8D 70 02 A9 0F 1B B0 33 9C 6E 02 9C 6F 02 9C70 02 9C 71 02 AD B0 16 8D 72 02 AD B1 16 9C 73 02 AD 20 17 8D 6C02 AD 21 17 8D 6D 09 2 A9 68 A9 5D 48 5A 7A 7C 5F 56 01 00 00 01 851C 4C 01 85 1E 0E 00 A5
12 4C 00 A5 14 0F 00 57 49 4C 00 57 4B 0F 00
Зберігаємо дамп, відкриваємо його в vag eeprom programmer 1.19 іWrite EEprom. Потім як і все вийшов і закрив машину, через двіхвилини спробував і про диво, воно працює))))

Крім того, я захотів підсвічування шкал, спасибіUmatn1k
< /
У дампі приладки за адресою:0001ED (0х1ED):
х3 - включає підсвічування годинника та одометра
х5 - включає підсвічування шкал
/>
х7 - включає підсвічування шкал і годинників з одометром
х9 - включає підсвічування стрілок
хB - включає підсвічування стрілок і годинників з одометром
хD - включає підсвічування шкал і стрілок
хF - включає все

У себе тільки включив для тесту, підсвічування стрілок і годинниказ одометром.

Запчастини на фото:3B0920847A, 030405, 070000, 500400
Після того як тест запрацював, здавалося, що чогось не вистачає івключив екранне вітання, а тепер саме воно.
>

У дампі приладки за адресою:000417 (0х417)

Запчастини на фото:3B0920847A, 030405, 032344
Ну і результат))
"
ПАТЧ:CTRL+C, CTRL+V. 97 1A 7E 01 92 A3 00 00 00 00 00 00 00 00 000A A4 02 85 02 0A 0A 65 02 84 02 4C 24 85 00 00 00 00 00 00 00 00 00 0 0 0 0 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 0000 00 00 00 00 00 00 00 00 00 00 0 0 0 0 0 0 0 0 0 00 00 00 00 0000 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 0000 00 00 00 0 0 0 0 0 0 0 0 0 00 00 00 00 00 00 00 00 00 00 00 0000 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 0000 00 00 00 0 0 0 0 05 90 02 A9 04 0A 4C 18 A5 00 00 00 00 00 00 0000 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 5A AC BA 0C A5 8AC9 0E F0 00 9 E0 0E D0 F4 9C F7 0F 80 EF AD F8 0F D0 19 C0 03 B0 E6E0 06 F0 0A E0 08 F0 0D E0 1E F0 09 80 5F A2 25 8E 2F 0B A2 1E A901 8D F0 CF 8D 6E 02 A9 F1 8D 70 02 A9 0F 8D 71 02 8D 6F 02 80 10C0 1B B0 33 9C 6E 02 9C 6F 02 9C 70 02 9C 71 02 02 AD 20 17 8D 6C02 AD 21 17 8D 6D 02 A9 02 14 81 A9 20 1C 2E 0B 7A 68 A9 5D 48 5A7A 7C 5F 56 01 00 00 01 85 1C 4C 0 0 A5 14 0F 00 57 49 4C 00 57 4B0F 00 7F
/p>

Потім як і все вийшов і закрив машину, через дві хвилини спробуваві про диво, воно працює))))

> Крім того, я захотів підсвічування шкал, дякуюUmatn1k

У дампі приладки за адресою:0001ED (0х1ED):
< х3 - включає підсвічування годинників і одометра
х5 - включає підсвічування шкал
х7 - включає підсвічування шкал і годинників з одометром
х9 - включає підсвічування стрілок< br/>
хB - включає підсвічування стрілок і годинників з одометром
хD - включає підсвічування шкал і стрілок
хF - включає все

У себе тільки ввімкнув для тесту, підсвічування стрілок і годинниказ одометром. Тест запрацював, здавалося, що чогось не вистачає іввімкнув екранне вітання, а тепер саме воно.

Потім як і все вийшов і закрив машину, через дві хвилини спробуваві про диво, воно працює))))

> Крім того, я захотів підсвічування шкал, дякуюUmatn1k

Запчастини на фото:3B0920847A, 030405, 032344
Ну і результат))
"
97 1A 7E 01 92 A3 00 00 00 00 00 00 00 00 00 0A A4 02 85 02 0A 0A65 02 84 02 4C 0 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 0000 00 00 00 00 00 0 0 0 0 0 0 0 0 0 00 00 00 00 00 00 00 00 00 0000 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 0 00 0 0 0 0 0 0 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 0000 00 00 00 00 00 00 00 00 00 00 00 00 0 0 0 0 0 0 0 0 0 00 00 0000 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 AD 38 08 29 07 C905 90 02 A9 04 0A 4C 18 A5 00 00 00 00 00 00 0 0 0 0 0 00 00 00 0000 00 5A AC BA 0C A5 8A C9 0E F0 06 9C F8 0F 4C F3 0F AD F7 0F F009 E0 0E D0 F4 9C F7 0F 80 EF AD F8 0F D0 19 C0 03 B0 E6 80 5F A225 8E 2F 0B A2 1E A9 01 8D F8 0F C0 03 90 18 C0 0E B0 14 A9 CF 8D6E 02 A9 F1 8D 70 02 A9 0F 8D 71 00 9C 6E 02 9C 6F 02 9C 70 02 9C71 02 AD B0 16 8D 72 02 AD B1 16 9C 73 02 AD 20 17 8D 6C 02 AD 2117 8D 6D 02 A9 02 14 81 8 5A 7A 7C 5F 56 01 00 00 01 85 1C 4C 01 851E 0E 00 A5
12 4C 00 A5 14 0F 00 57 49 4C 00 57 4B 0F 00 7FДамп, відкриваємойого в vag eeprom programmer 1.19 і
Write EEprom. Потім як і все вийшов і закрив машину, через двіхвилини спробував і о диво, воно працює))))

Крім того, я захотів підсвічування шкал, дякуюUmatn1k

<
У дампі приладки за адресою:0001ED (0х1ED):
х3 - включає підсвічування годинника та одометра
х5 - включає підсвічування шкал
< х7 - включає підсвічування шкал і годинників з одометром
х9 - включає підсвічування стрілок
хB - включає підсвічування стрілок і годинників з одометром
хD - включає підсвічування шкал і стрілок
хF - включає все

У себе тільки включив для тесту, підсвічування стрілок тагодинників з одометром.

> Запчастини на фото:3B0920847A, 030405, 070000, 500400
Після того як тест запрацював, здавалося, що чогось не вистачає івключив екранне вітання, а тепер саме воно.
< /p>
У дампі приладки за адресою:000417 (0х417)Запчастини нафото:3B0920847A, 030405, 032344
Ну і результат) )
"
97 1A 7E 01 92 A3 00 00 00 00 00 00 00 00 00 0A A4 02 85 02 0A 0A65 02 84 02 4C 0 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 0000 00 00 00 00 00 0 0 0 0 0 0 0 0 0 00 00 00 00 00 00 00 00 00 0000 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 0 00 0 0 0 0 0 0 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 0000 00 00 00 00 00 00 00 00 00 00 00 00 0 0 0 0 0 0 0 0 0 00 00 0000 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 AD 38 08 29 07 C905 90 02 A9 04 0A 4C 18 A5 00 00 00 00 00 00 0 0 0 0 0 00 00 00 0000 00 5A AC BA 0C A5 8A C9 0E F0 06 9C F8 0F 4C F3 0F AD F7 0F F009 E0 0E D0 F4 9C F7 0F 80 EF AD F8 0F D0 19 C0 03 B0 E6 80 5F A225 8E 2F 0B A2 1E A9 01 8D F8 0F C0 03 90 18 C0 0E B0 14 A9 CF 8D6E 02 A9 F1 8D 70 02 A9 0F 8D 71 00 9C 6E 02 9C 6F 02 9C 70 02 9C71 02 AD B0 16 8D 72 02 AD B1 16 9C 73 02 AD 20 17 8D 6C 02 AD 2117 8D 6D 02 A9 02 14 81 8 5A 7A 7C 5F 56 01 00 00 01 85 1C 4C 01 851E 0E 00 A5
12 4C 00 A5 14 0F 00 57 49 4C 00 57 4B 0F 00 7FДамп, відкриваємойого в vag eeprom programmer 1.19 і
Write EEprom. Потім як і все вийшов і закрив машину, через двіхвилини спробував і о диво, воно працює))))

Крім того, я захотів підсвічування шкал, дякуюUmatn1k

У себе тільки включив для тесту, підсвічування стрілок тагодинників з одометром.

Ну і результат))

"032344

Ну і результат))

"032344

Ну і результат))

"032344

Ну і результат))

"032344

Ну і результат))

"032344

Ну і результат))

"воно працює))))

Крім того, я захотів підсвічування шкал, дякуюUmatn1k

< p>
У дампі приладки за адресою:0001ED (0х1ED):
х3 - включає підсвічування годинника та одометра
х5 - включає підсвічування шкал
х7 - включає підсвічування шкал і годинника з одометром
х9 - включає підсвічування стрілок
хB - включає підсвічування стрілок і годинника з одометром
хD - включає підсвічування шкал і стрілок У себе тільки ввімкнувдля тесту, підсвічування стрілок і годинників з одометром.фото:3B0920847A, 030405, 070000, 500400
Після того як тест запрацював, здавалося, що чогось не вистачає івключив екранне вітання, а тепер саме воно.<
У дампі приладки за адресою:000417 (0х417)Запчасти нафото:3B0920847A, 030405, 032344 (ну і результат))
>
"воно працює))))

Крім того, я захотів підсвічування шкал, дякуюUmatn1k

Коментарі18

DT
DTcos23 квіт. 2023 р.
посилання на 10а4 биті(((
ST
staszhalba19 жовт. 2022 р.
У мене така приладка можеш скинути свій дамп, не можу включити тест
RE
Reggie198319 жовт. 2022 р.
Вдалося увімкнути?)
RE
Reggie198319 жовт. 2022 р.
Так, просто залив інший дамп з дизеля і зробив його бензиновим
UM
Umatn1k19 трав. 2018 р.
Краса! Я теж хотів написати за мову приборки)))
FA
Fasyak19 трав. 2018 р.
Треба тільки ще мову приборки на англійську перекласти)
AJ
ajzek19 трав. 2018 р.
Чесно кажучи я вже звик до німецької мови, він підходить для німецької машини))) може колись і поміняю )
VA
vas-bas19 трав. 2018 р.
прибирання я так зрозумів не знімали з машини? яким чином дамп скачали? через штатний роз'єм?
AJ
ajzek19 трав. 2018 р.

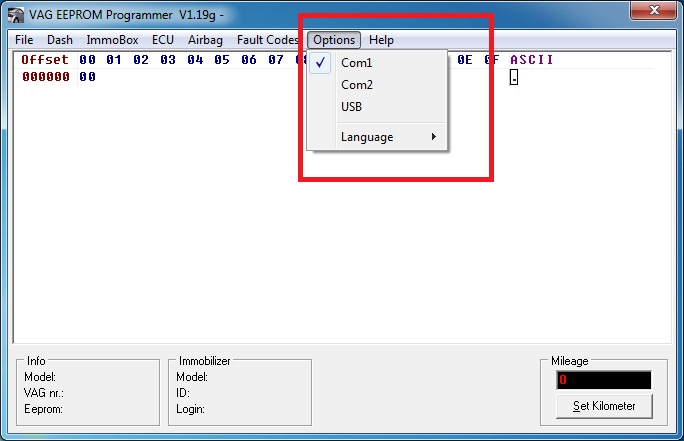

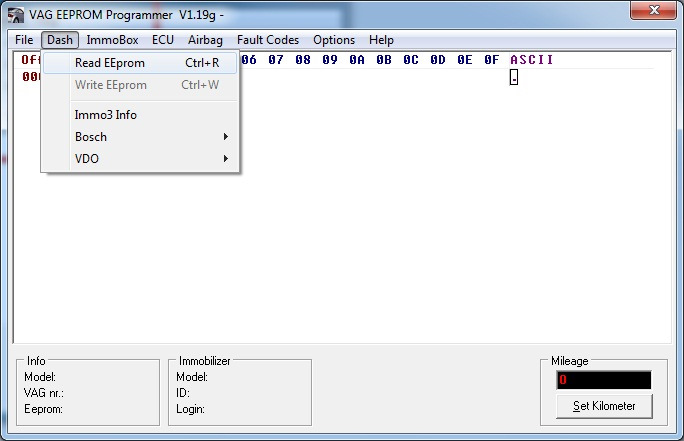

Ні не знімав приладку. та через штатний роз'єм, OBD 2 - usb. Після команд Dash -> Read EEprom (вони читають дамп)File -> Save as ... (Зберегти дамп на комп'ютері)
