№50 Підключення погоджувача на Фаркоп (частина 1)

Всіх вітаю)
Дійшло справу до підключення блоку узгоджувача для Фаркопа.
Як і обіцяв у темі "установка Фаркопа" https://megadriver.org
викладаю фото звіт.

І так, пластик у багажнику давно знятий, так що можна приступити допідключення самого блоку.

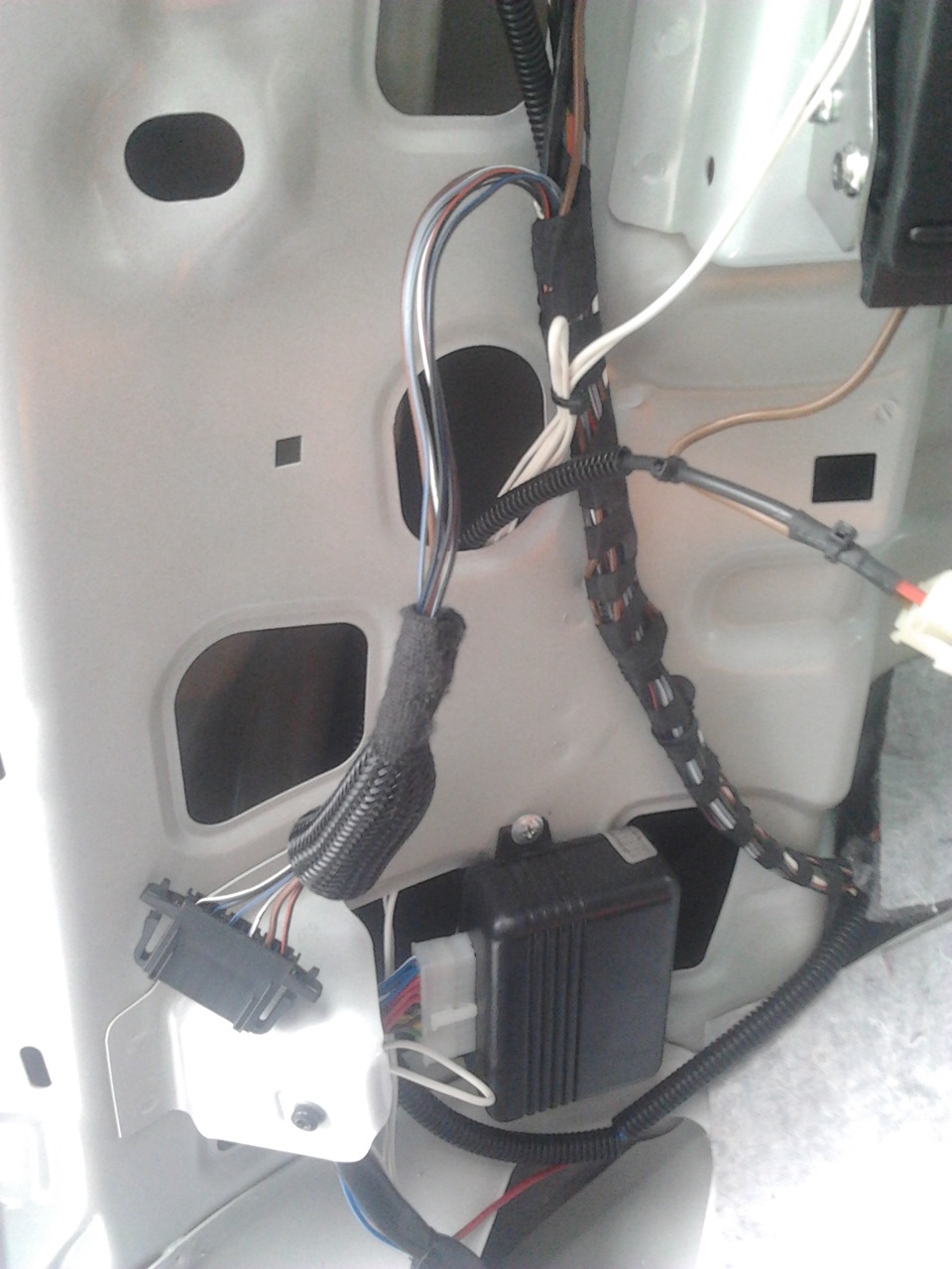

Для цього в першу чергу нам нудно закріпити сам блок узгоджувача узручному для нас місці.
Начебто нормальне місце)

Далі знімаємо задні ліхтарі, я думаю розберетеся як вонизнімаються.
Для зручності підключення витягуємо фішки з контактами в багажник.мені витягнути піни з роз'ємів, але як я не намагався нічого невийшло.
Було вирішено перекусити дроти)
Проводи машини, що йдуть від погоджувача на лівий бік, запускаємо втонкий гофр.

Запустили - це дроти на стоп, лівий габарит і лівий поворот.

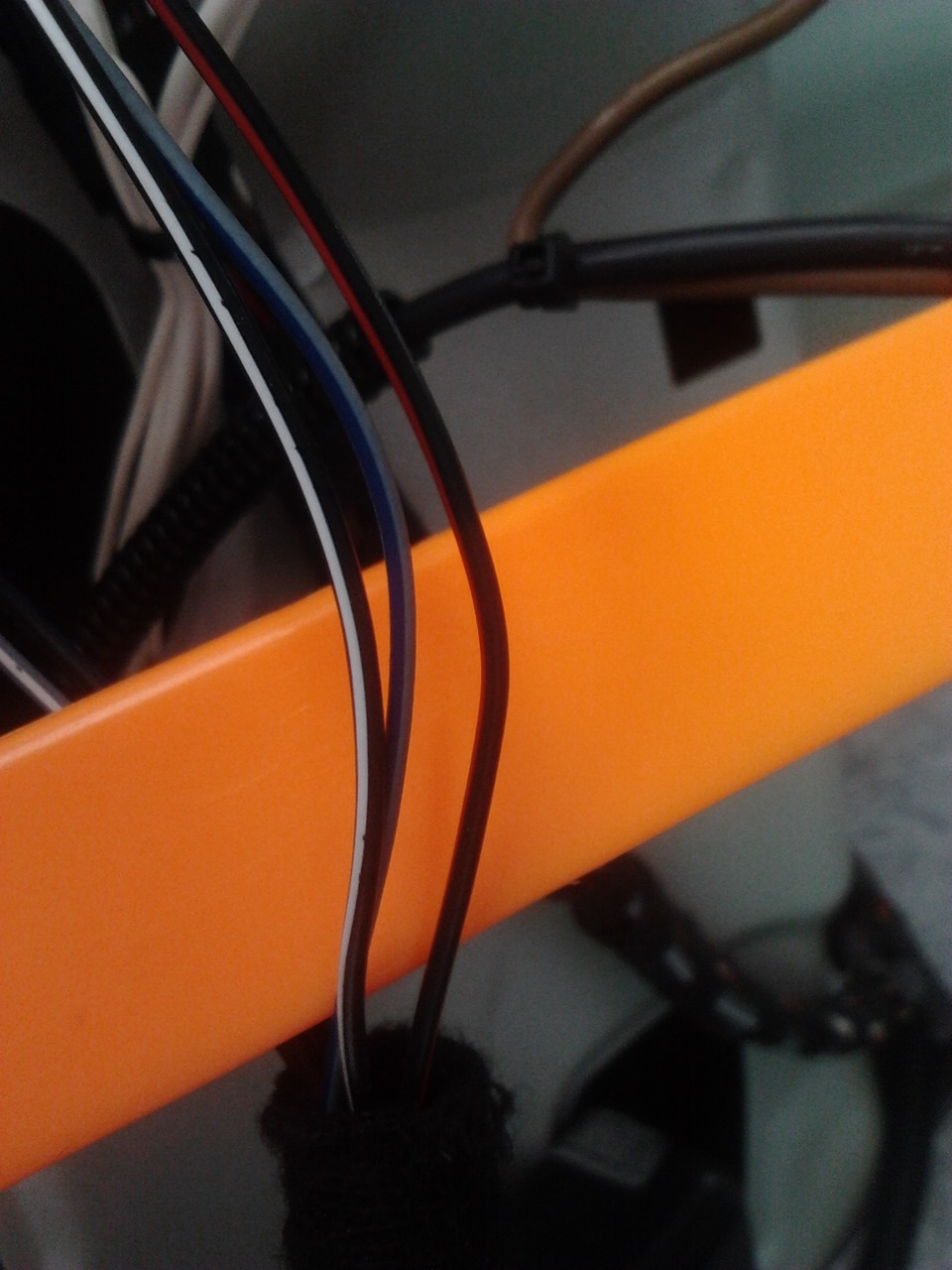

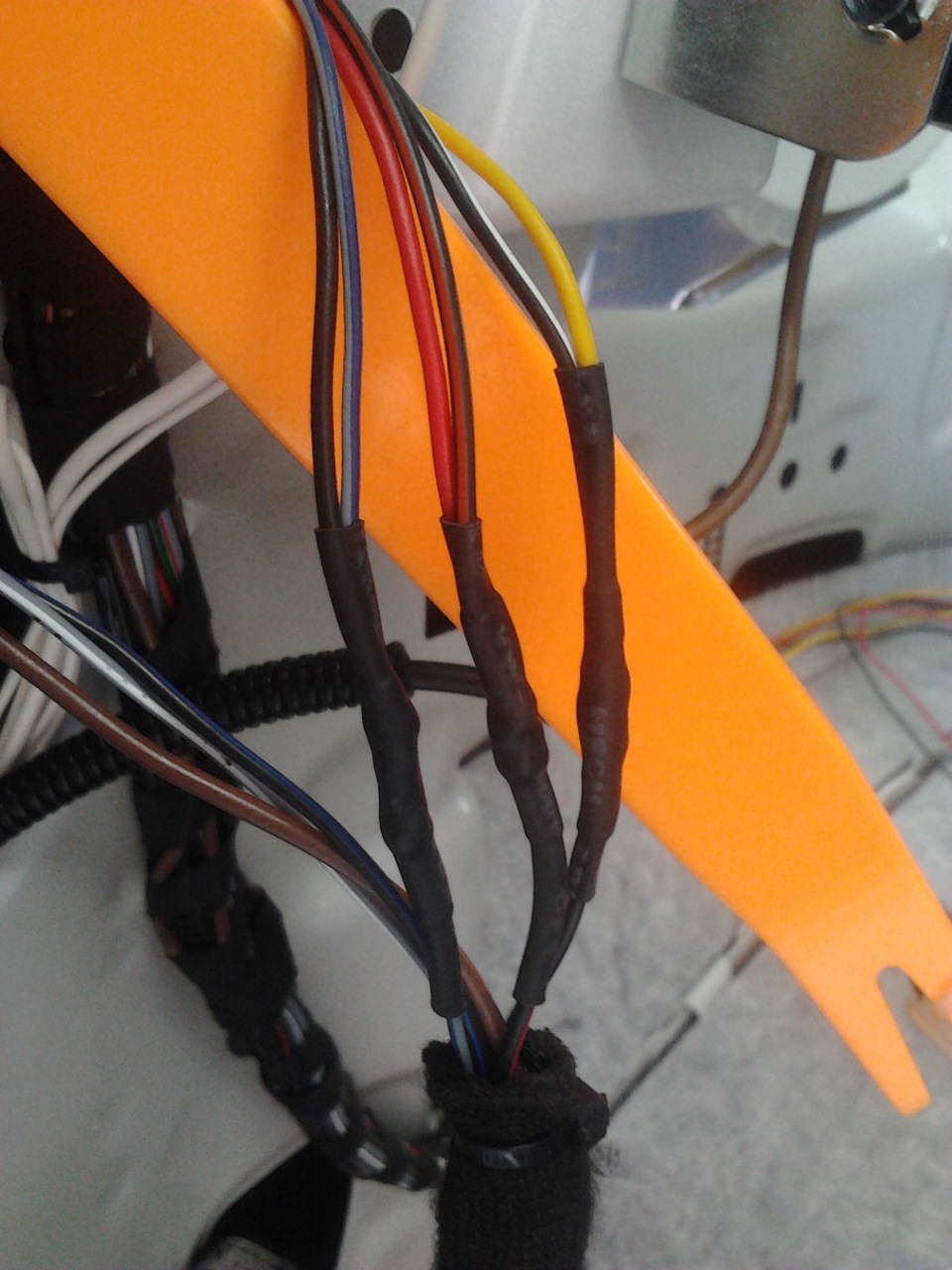

Шукаємо потрібні нам дроти. Білий, сіро-синій і чорно-червоний.Далі обкусуємо, не забуваємо за термо усадку, скручуємо і спаюємо.Ось що в мене вийшло. Сіро-синій з'єднуємо з чорним, чорно-червонийз'єднуємо з червоним, чорно-білий з'єднуємо з жовтим. З лівоюстороною поки все. В гофру.

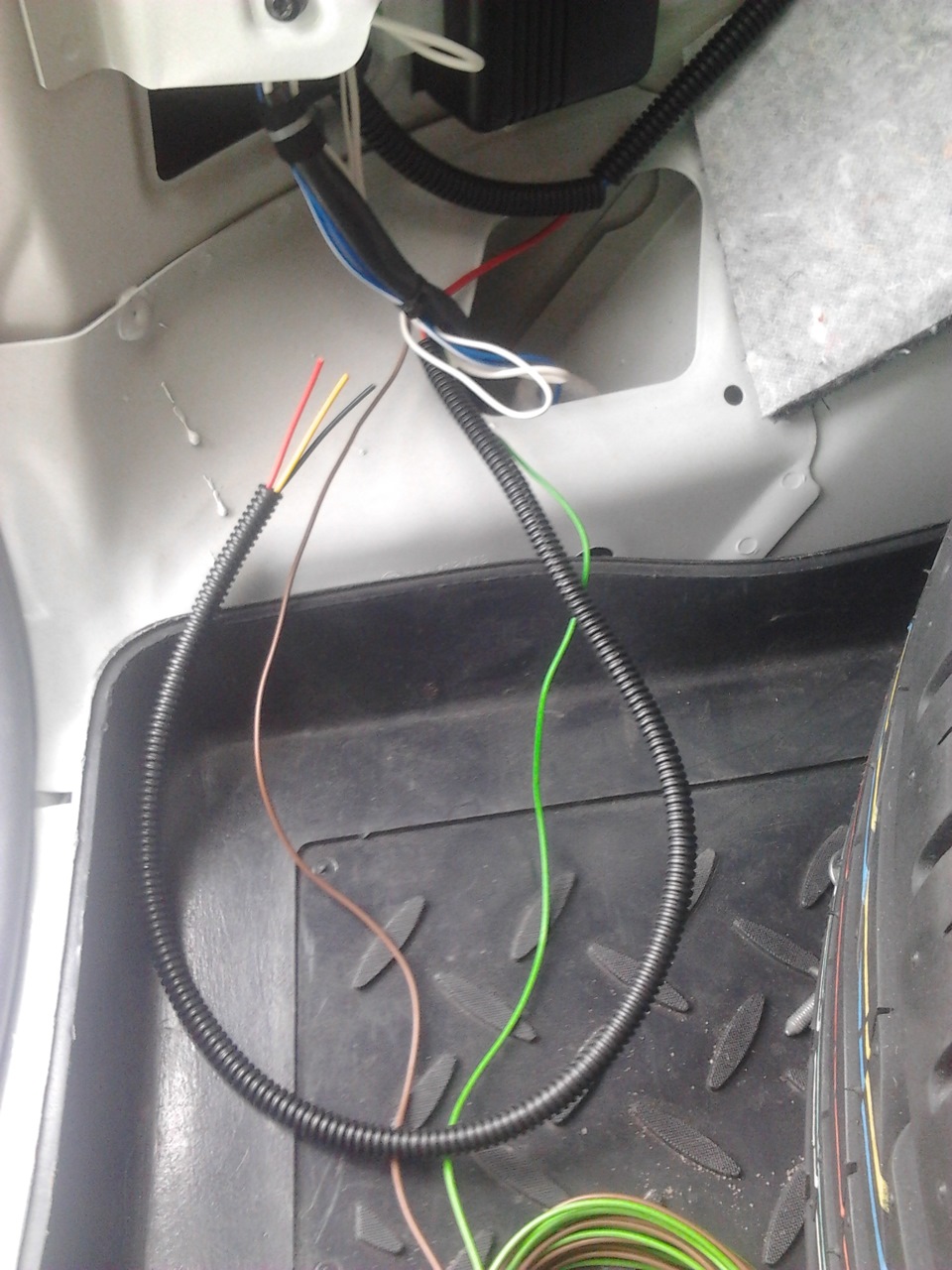

І тягнемо її до правої фішки ліхтаря
Для підключення до правого ліхтаря у нас два дроти, зелений ікоричневий. Це у нас правий поворот і правий габарит. Повторюємоаналогічну процедуру з правим ліхтарем. Чорно-зелений спаюємо іззеленим, сіро-червоний спаюємо з коричневим. Не забуваємо за термоусадку)

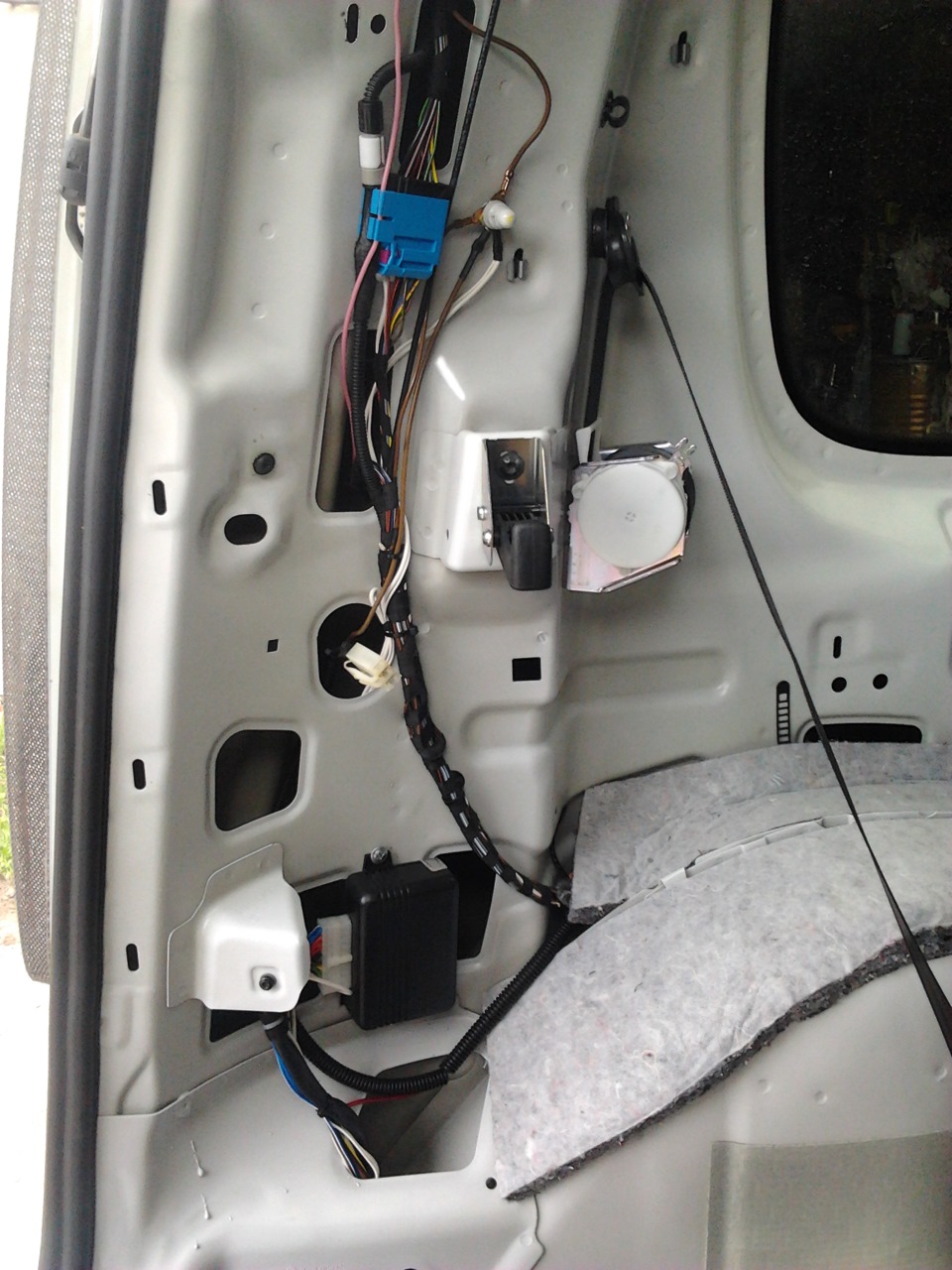

Все акуратно повертаємо назад
З лівого боку теж всі дроти укладаємо в гофр і закріплюємостяжками. І не забуваємо підключити клему на масу
Тут натягнув трубний утеплювач, щоб уникнути сторонніх шумів надрібному бездоріжжі)

Ну ось поки і все, далі запитуватимуся від АКБ

<
ps Всім Світу та Рівних Дорог.
