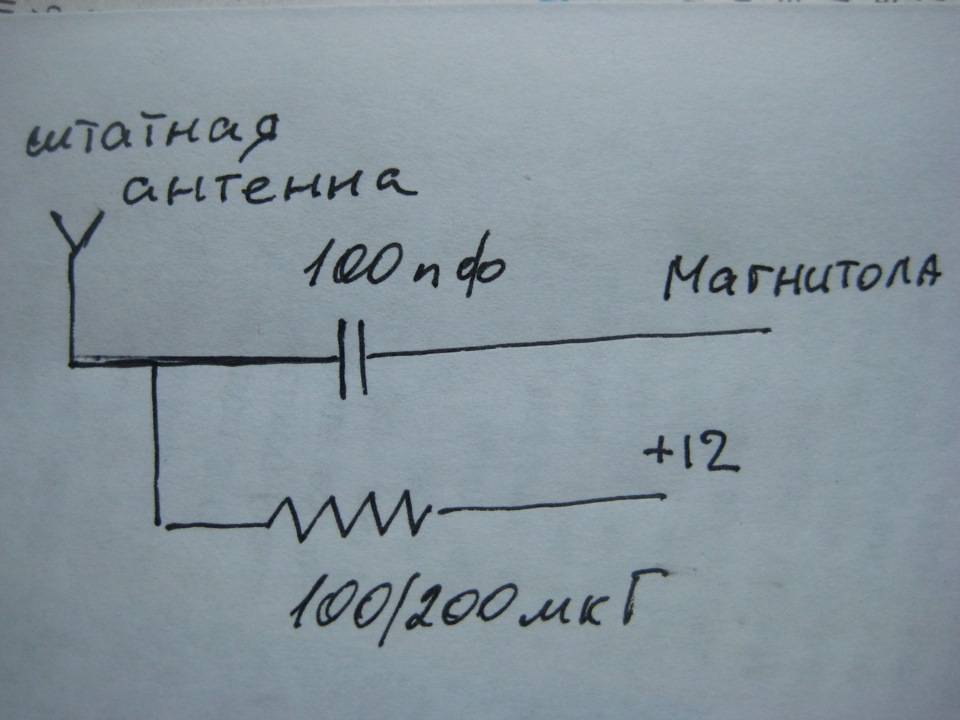

Часто в машинках не залишилося штатних магнітол (моральнозастаріли, поламалися, і т.П.) Природно тут починають вибирати щодуші завгодно. Тут право кожного за перевагою. Але найчастішевстановивши так багатостраждально вибрану магнітолу насолоджуємосяякісним звуком з усіляких носіїв, а радіо працює тільки в межахвпевненого покриття радіостанцій.Вдалечині від міста прийом ставатине зовсім впевнений.У мене було теж саме... Використовуємо штатнуантену, але мало хто знає, що антени то у нас АКТИВНІ (зпідсилювачем усередині, він знаходиться в ковпачку антени на даху.)Буває так, що там усередині все окислилося, тоді розбирати, чистити, міняти… Ми приймаємо, що там все робоче. Потрібно спаятиперехідник для антени. Для цього знадобиться відрізок коаксіальногокабелю (зі старої ТВ антени) два штекери тата і мама, дросель100/200 мкГ і кондерик 100 пф. br/>

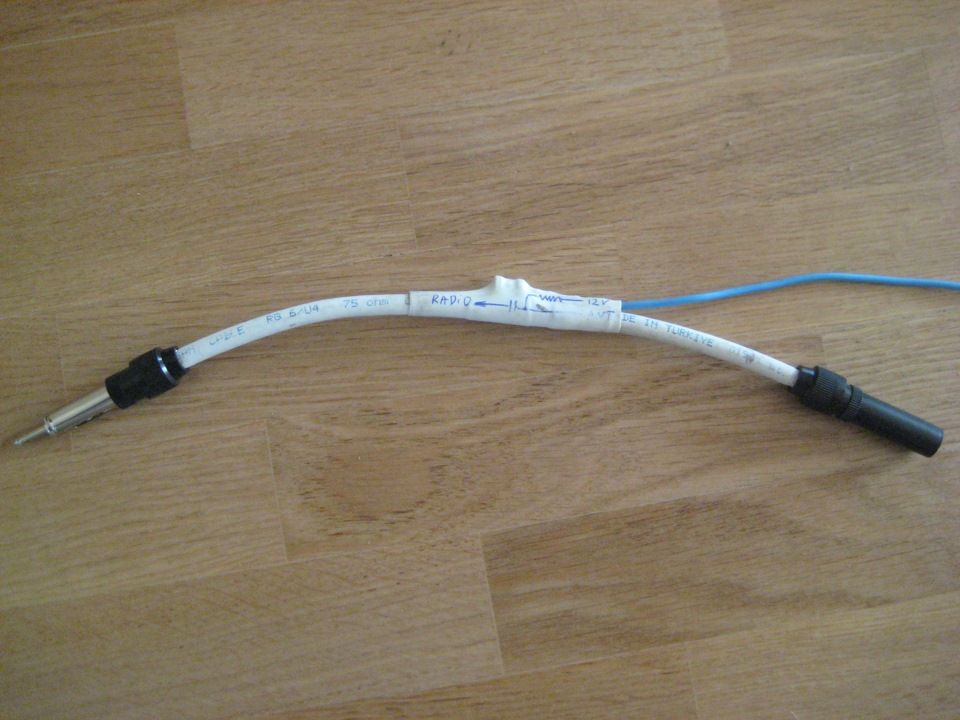

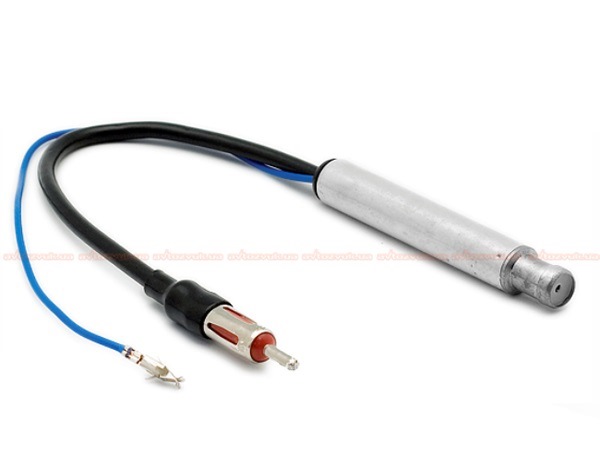

Сам процес не фоткав якось забув. Кабель розкрив уздовж непорушуючи всю центральну ізоляцію, щоб не порушити жорсткість.Перекусив центральну жилу, у розріз впаяв кондер і підпаявдроссель. Потім затяг термоусадкою. Можна підпаяти в штекері, але явирішив посередині т.К. При монтажі в штекері є ризик облома дротуі незручно підключати штекер в магнітолу під торпедою (вигиндроту). Скористатися заводським девайсом. ISO (штатн. Роз'єма/м)
Для автомобілів:AUDI/VW 1997-2001 (all models); SEAT 1997-2001 (allmodels)
Рознімання-термінали виконані з пластику ABS вищої якості
Кабель GSXL забезпечує чудову гнучкість у поєднанні з відмінноюякістю провідності сигналу
Підключення Plug & Play без необхідності різання дротів робитьпроцес установки швидким і зручним.
Коментарі20
Доброго дня, дякую за вашу статтю, зібрав все за схемою, і радіо стало відмінно ловити.
живлення на антену бажано брати з магнітоли там навіть вихід є спеціальний для живлення антени, щоб живлення подавалося тільки під час роботи магнітоли ...
Питання, звідки дросель витягнув? і яке маркування на корпусі було? чи саме мотало?
Та просто на радіо ринку сказав що дросель і кондерик потрібен для LC фільтра і дали. На вигляд чорна барило з намотаною дротом. Його завдання просто зробити розв'язку по постоянці 12в
Принцип знаю, просто постало питання з тим де взяти його ... зараз стоїть аналогічна схема, але самонамотанний дросель, і ловить як то не дуже добре ... задумуюся взяти перехідник зроблений в заводських умовах
ось хлопці паяли прямо в майфун з дружніх сайтівцитата дросель використовував на 150 мкГн, неелектролітичний конденсатор на 100 мФ знайшов тільки в SMD корпусі, у зв'язку з чим довелося витравити найпростішу хустку, все зробив усередині корпусу магні...
Всередину точно не полезу, новий мафон ... а ось з дроселем треба подумати звідки вирвати б ... знайшов за 490р перехідничок з фантомним харчуванням ...
ну спробуй виколупати ... 490р не знаю дорого-ні ... якщо будеш брати перехідник бери з умовою перевірки ...
підсилювач у нас на стелі під обшивкою. антена оригінальна - дві верхні нитки на задньому склі. а штир на даху була авто підготовлених до мобілок. В основі оригінального штиря ніякої електроніки.
content.foto.mail.ru/mail/tenguiz/1/i-287.jpg це що?
значить підсилок може бути де завгодно ... а може і не бути ... У мене в антені і з основи один провід виходить
а телефонна антена може мати посилок? на цьому приладі оригінальний номер читається?
3A0 035 505C Антена даху з подвійним фіксуючим роз'ємом WITHOUT CABLE 75 OHM3A0 051 849 Стрижень антени REPLACEMENT MAST 450MM черн. ось пише що подвійний роз'єм... Так що мафон і телефон?
можуть - під дахом свитч/перемикача ставилася, живлення підсилка і вихід на магнітолу відключалися і антена підключалася до дроту на телефон.
А заводський можна замовити? Номерок є?
Перехідник заводський? Його немає ... З простої причини того що 12в на антену виходить вже зі штатної магнітоли. І ця розв'язка вже стоїть всередині. . У мене магнітола була на гарантії тому не став.
Млинець, ось у мене теж хреновий прийом, але антена начебто не активна. Розбирав-дивився, крім товстої антени нічого немає. Кажуть наведення дає ДХО. як так? =
ДХО -денні ходові вогні ... Це звичайні фари (маленькі) звідки наведення? Значить став активну, є їх неміряно, від плавників до класики. Та й мафун глянь чутливість по прийому.
так натикався пару разів на статті, що на бортову мережу дає якесь наведення. Подивлюся мауфун і напевно активку поставлю )
перевір екран на дроті та контакт екрану та корпусу мафона…
