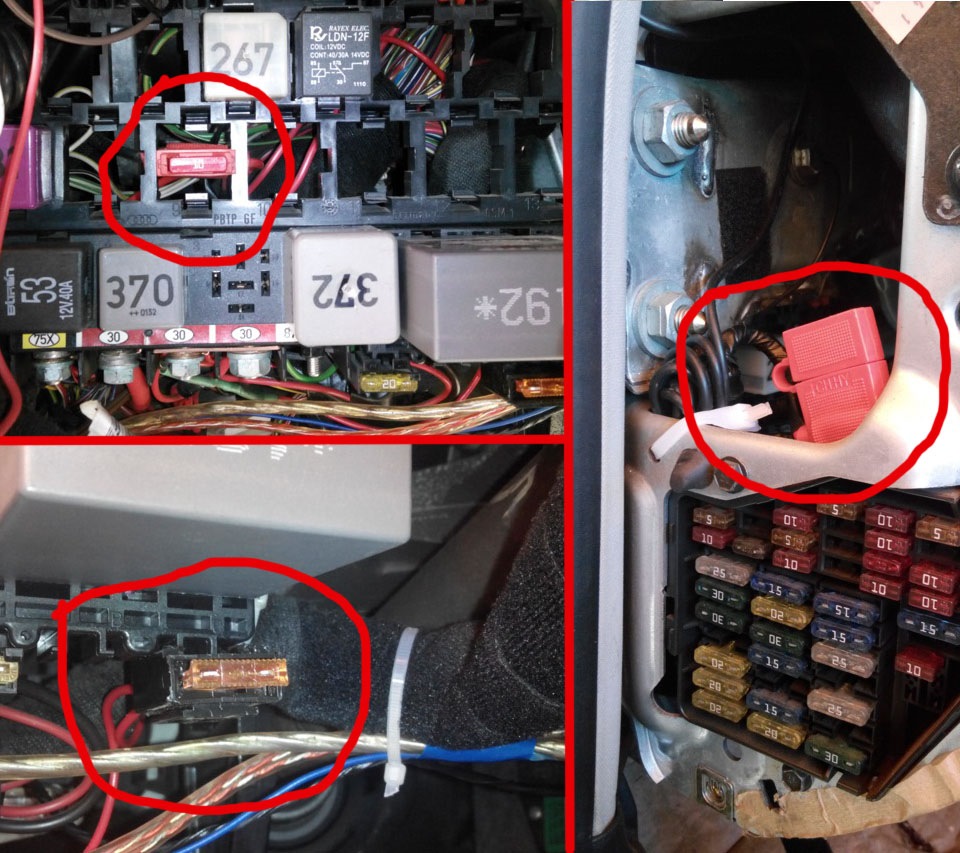

Вирішив трохи навести порядок у проводці відеореєстратора таходивих вогнів. Спочатку відеореєстратор я підключив ТАК, потімтрохи переробив схему на ТАКУ, ну а ДХО я підключав ОТ ТАК. І всеце мало ось такий колгоспний вигляд:
Все було нічого, але захотів перенести запобіжники в штатне місце.971 931

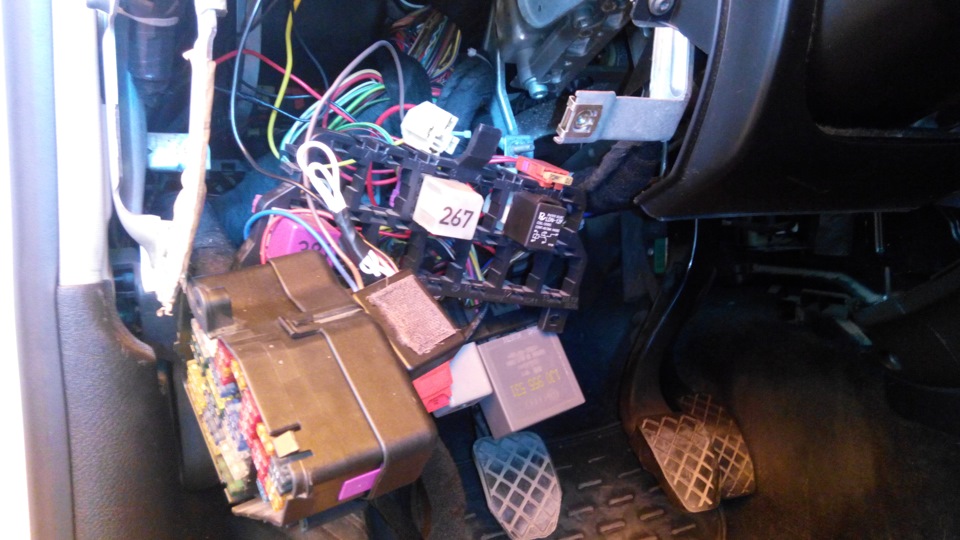

Все розбираємо та добираємося до проводів:

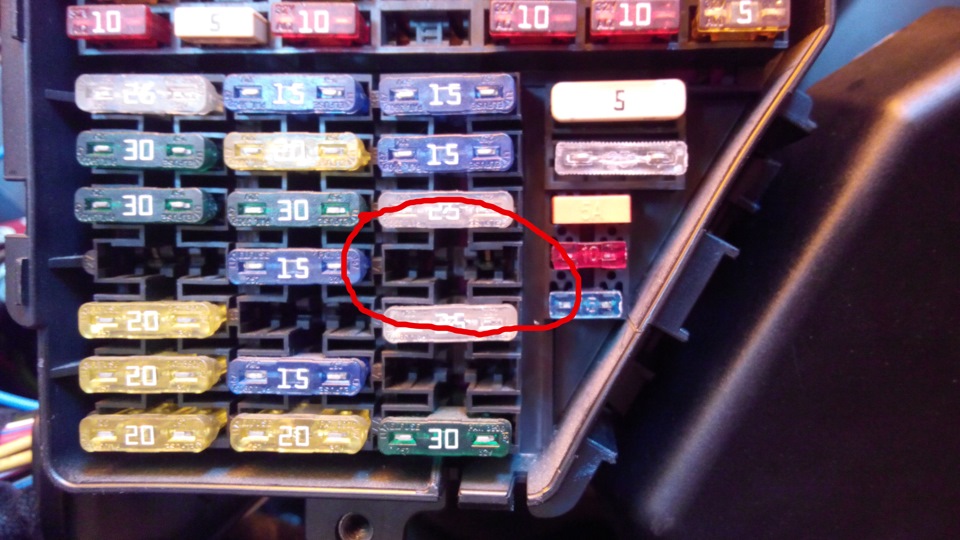

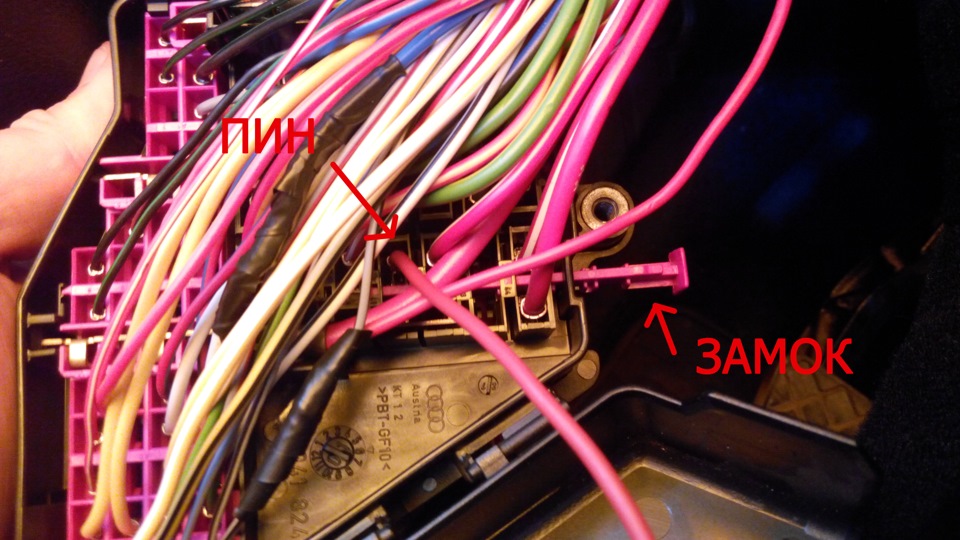

Харчування для ходових вогнів я взяв із запобіжника 41, на картцінамальовано значок ABS, але за фактом він у всіх вільний, шинаживлення там вже є, залишається вставити пін на харчування самихДХО. Відкриваємо задню кришку запобіжників, відкриваємо замок івставляємо пін:

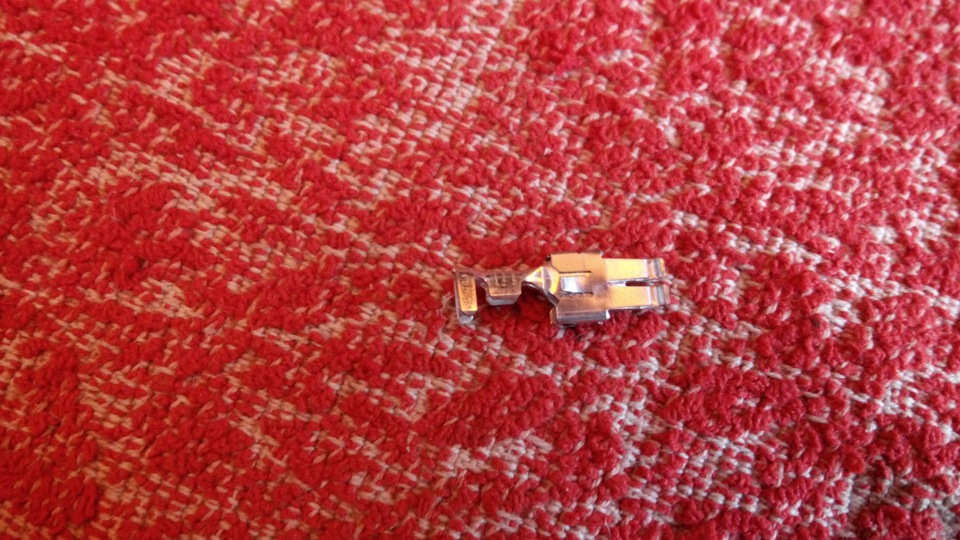

ДХО готові, тепер відеореєстратор.Місце для нього взяв порожнє вцьому ж ряду від запобіжника 43, у картці в цьому місці порожньо, за фактом у всіх він теж вільний. Шини в ньому не було, тому підвівживлення з клем 30 під блоком реле. Для цього використав такіпіни:
Вставляємо піни, закриваємо замок і ставимо все на місце:
Релюшки поставив як і раніше в штатні місця:Релюшки на місці Всезбираємо і радіємо штатному виду.
Коментарі15
Підкажіть будь ласка, за що відповідає ось цей запобіжник?
Задній прикурювач, який у підлокітнику.
Тлумачно 👍
Спасибі
Млинець, тепер і мені доведеться переробляти ... Краса! Прямі руки і світла голова ;)
Так роби, якщо що, порадою завжди допоможу ))) (а жив би в Харкові, то й ділом би допоміг)) )
Сергій, думка давно була… ми навіть обговорювали якось з тобою… навіть піни є, немає тільки нормального місця, де крутити (це до наступного тепла тепер…)
Приїжджай до мене)))
в закладки!
Красава. Удачі.
Дякую ))
Круто. Звідки дізнався, що так взагалі можна самому зробити?
За освітою електрик, правда не автомобільний, але в автопроводці, теж, шарю непогано)))
я собі влітку, думав зроблю найкраще за всіх. повісив запобіжник фірмовий у розрив дроту. пелюсткові туди вставляються. Все уклав красиво і безпечно. А виявляється можна було ще краще. У далекому майбутньому може і собі так перероблю.
Ну я, теж, до цього способу не відразу прийшов. Начебто спочатку робиш і думаєш, що все продумано, але потім голову відвідують думки, що можна зробити ще краще))).
