Плафон W8 з люком

Ось, нарешті, і я зважився на дану покупку. Пошуки плафона саме відW8 за осудною ціною не увінчалися успіхом. І тут я згадав, щоalekshulk Ставив собі плафон від суперба, він такийсамий як W8, тільки з зеленим підсвічуванням і дешевше в три рази.болісних роздумів вирішив взяти./>
Без люка
3B7 947 105 F 2EN (Perlgrau)
3B7 947 105 F 92Y (Sonnenbeige)
З люком
3B7 947 106 A 2EN (Perlgrau)
3B7 947 106 A 92Y (Sonnenbeige)
3B7 947 106 B 2EN (Perlgrau)
3B7 947 106 B 92Y (Sonnenbeige)
Superb
3U0-947- 105-2EN — без люка
3U0-947-105-A-2EN — з люком

Підключити можна припаявши роз'єм до рідної проводки (як я ізробив) або зробити перехідник. Для перехідника потрібні такідеталі:
1x 893 971 993
2x 000 979 103
1x 3B0 972 706
2x 000 979 131 E
2x 161 971 990 A
1x 000 979 107 E
2x 161 971 976 A
1x 000 979 104

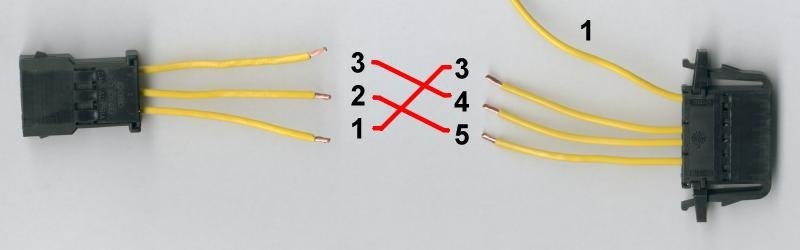

Підключати за наступною схемою:
1---------------------- підключити до габаритів (17 пін перемикачагабарити\світло)
3---------------------- 1
4- --------------------- 3
5-------------------- -- 2

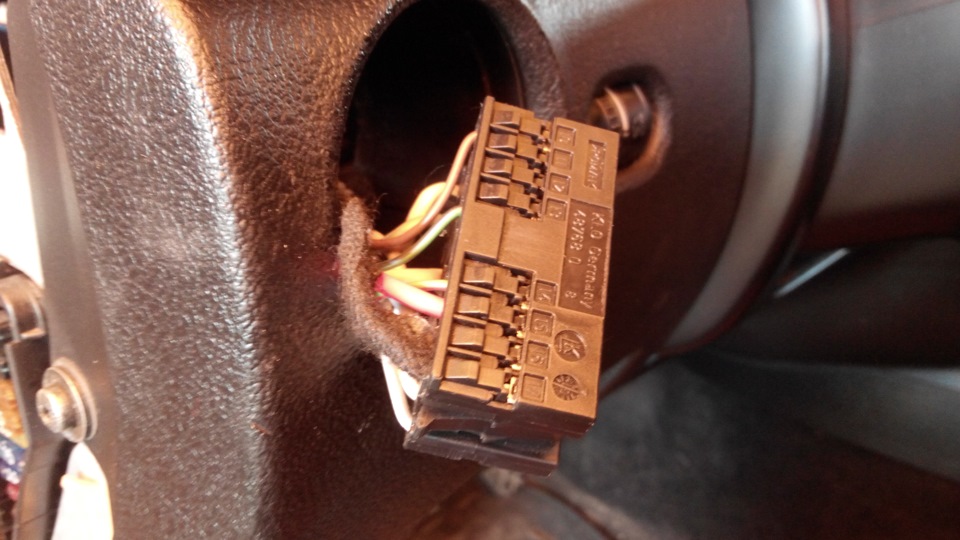

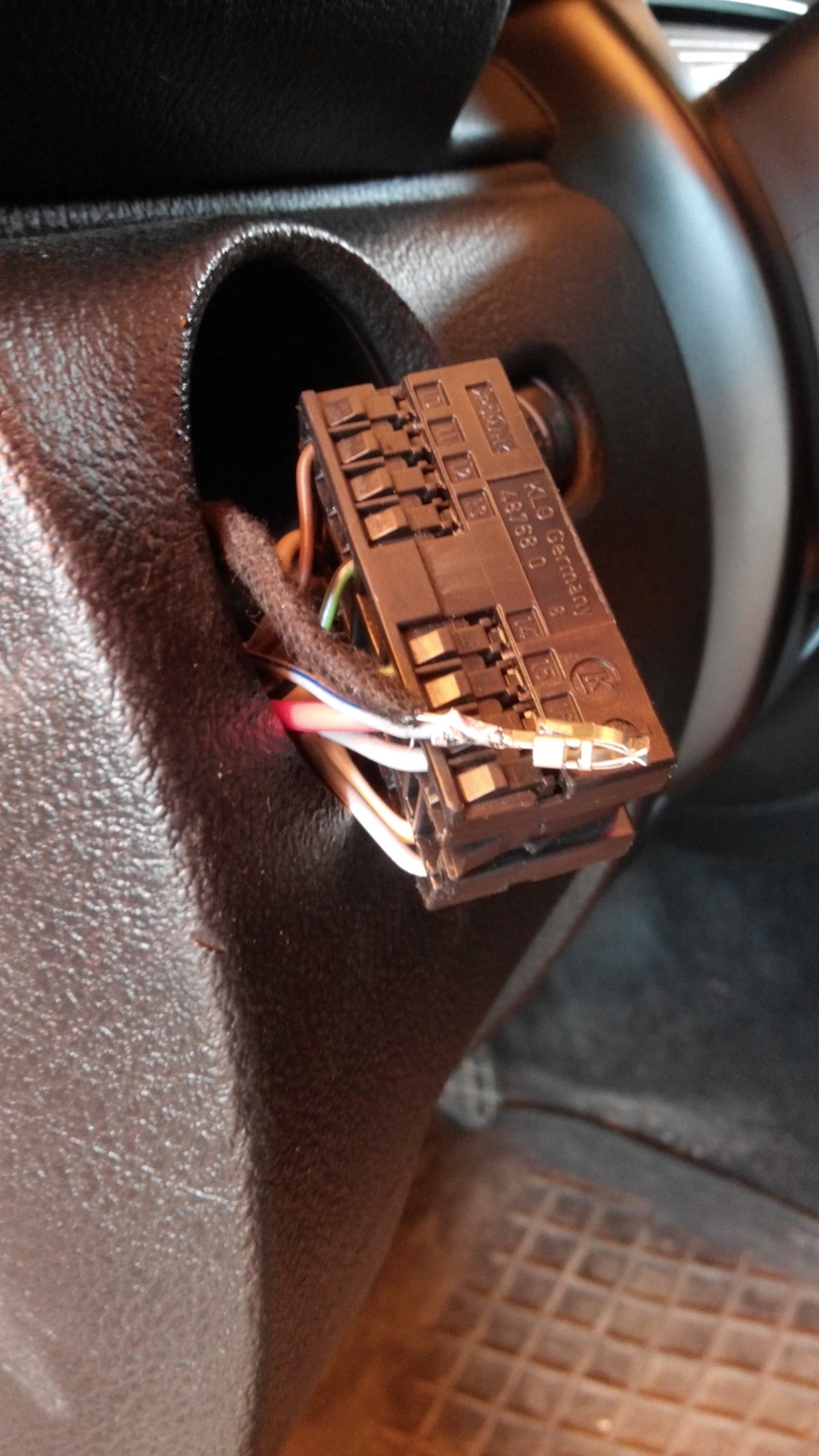

Провід підсвічування підключив до 17 піну роз'єму перемикачагабарити\світло.

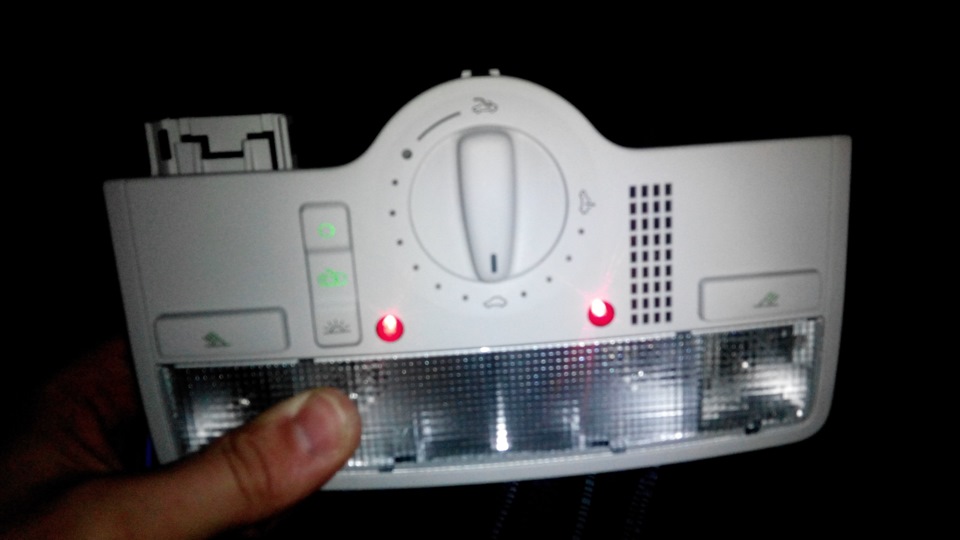

Після тижня очікувань я його одержав. Рідне зелене підсвічуваннятьмяне і виглядає дуже похмуро. Для того, щоб плафон із Superbперетворився на W8, потрібно перепаяти підсвічування із зеленою начервоне.
<
Для цього знадобляться червоні 3-х міліметрові світлодіоди.
Знімаємо лицьову накладку, вона на клямках, і перепаюємосвітлодіоди на червоні.

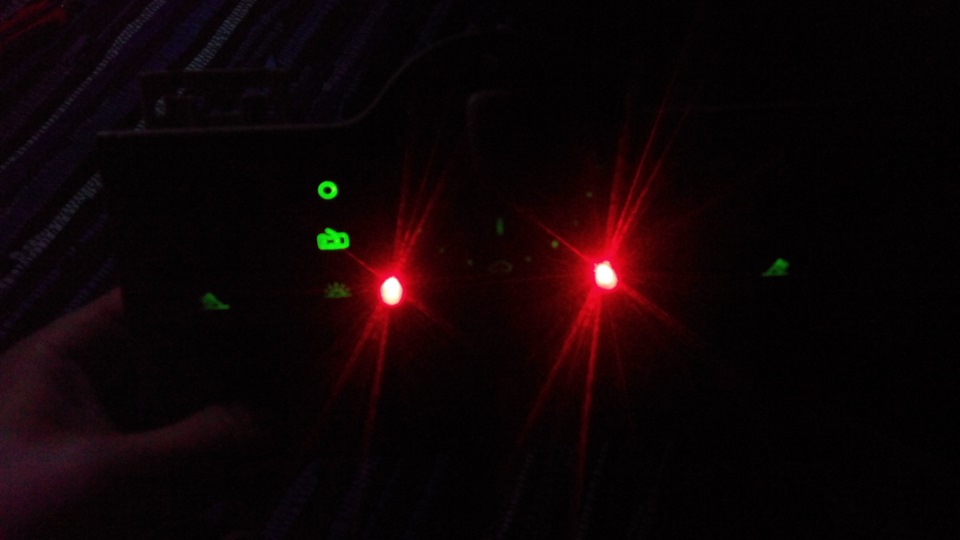

зверху червоний 3-х мм світлодіод, знизу рідні зелені
розташування світлодіодів видно по довгих ніжках, вони ще невідкушені
відкушуємо ніжки і отримуємо заводський вигляд
Так як червоні світлодіоди значно яскравіші за рідні зелені, топідсвічування виходить дуже яскравим і яскравість кнопок перевищуєяскравість розмітки люка, адже світловод люка підсвічується всьогоодним світлодіодом. Для того, щоб зменшити яскравість кнопок ізрівняти її з розміткою люка, я перепаяв резистор, що відповідає засвітлодіоди кнопок. Рідний був на 300 Ом, а я впаяв на 1200 Ом. Урезультаті кнопки притухли, а розмітка люка залишилася на колишнійяскравості. Але мене чекав ще один сюрприз, хоч і очікуваний.Плафони з люком. Бувають двох видів:
1. З комфортним відкриттям на 80% і точним регулюванням до повноговідкриття
2. І оновлена ​​версія, з комфортним відкриттям на 70% іпідпружиненим положенням, що не фіксується, до повного відкриття.Тобто. Останнє фіксоване положення на 70%, а далі потрібноповернути ручку і тримати, поки люк повністю не відкриється. Мійрідний був першого типу, а новий — другого. Просто замінитирегулятор зі старого на новий не вдасться. Так як двигун у мене відпершої версії, то після повного відкриття люка, коли кидаєшрегулятор, люк повертається на 70%, двигун не розуміє, що потрібнозалишатися відкритим. Щоб цього позбутися, я схрестив дварегулятори. Ручка відокремлюється від корпусу акуратнимвідколупуванням з лівого боку, а потім з правого, вона тримаєтьсяна двох вушках. Ліво старий, справа новий. На новому видносвітловод для піктограми. До речі стара ручка так само готова підпідсвічування, в ній тільки не вистачає світловода. Ліворуч старий, справа новий. На новому видно упор для пружини. Я поставив корпусбез упору для пружини. У результаті отримав комфортне відкриття на70% та фіксоване становище на 100%. Хто вже має плафон знефексованим положенням, можна його переробити в фіксоване, простоприбравши пружинку або зрізавши упор. До речі, після розбору ручкилюка, я дізнався, що в нульовому положенні ручка служить як кнопкузакриття люка з будь-якого положення. Тобто. Якщо люк відкритий, аручка знаходиться в нульовому положенні, то натисканням на рисочку, можна закрити люк. Старий роз'єм відрізав, а на його місце припаявроз'єм від Суперба >

І тепер маємо таку красу

На освітлення поставив 4 двоярусні кукурудзи, світять дужеяскраво
p>
PS Хотілося б висловити величезну подяку Саньку(alekshulk) за червоні світлодіоди та роз'єм наплафон!
"
"
"
"
