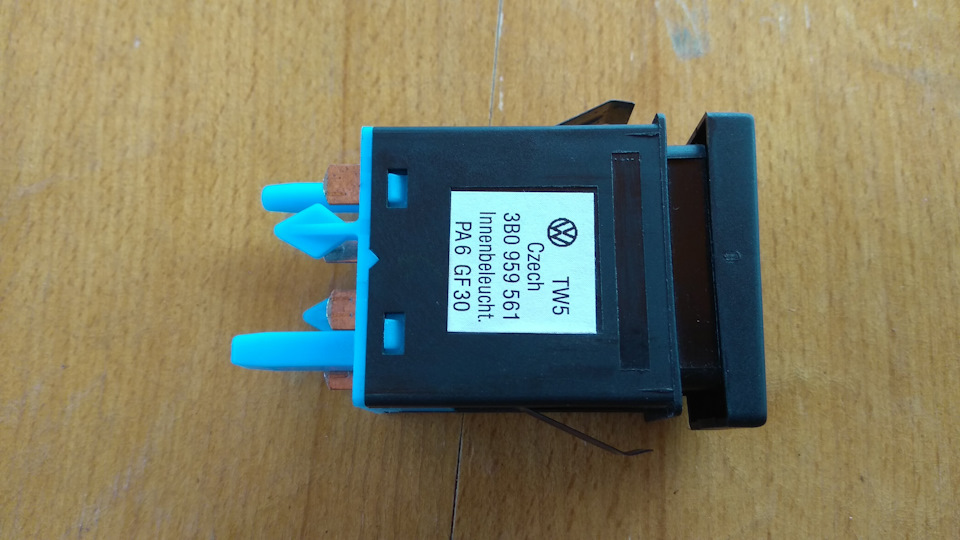

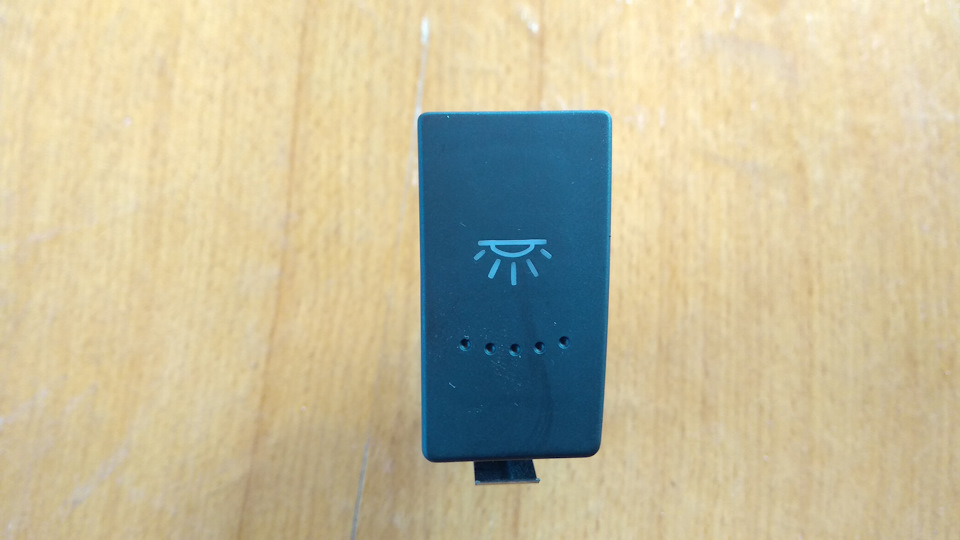

І ось, через чотири роки пошуку, я її знайшов, та не простояку-небудь, а ту, яку так хотів - кнопка включення підсвічуваннясалону (3B0 959 561 01C )!
Ця кнопка дуже рідкісна через те, що встановлювалася тільки наПасати версії "Taxi", але я її все-таки придбав, завдяки нашомусоклубнику, та й просто хорошій людині АртуруSubaru1942 Він її купив у Німеччині і благополучнопередав через людину в Україну. Приступимо до підключення.
Є два варіанти підключення:

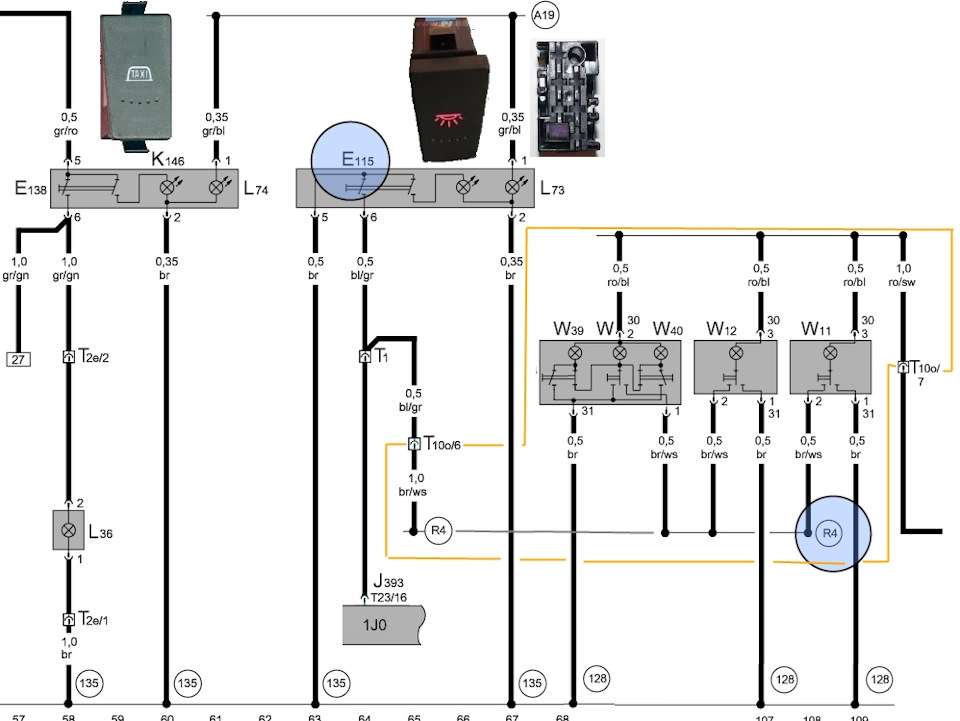

— Штатний (простий)
За цією схемою кнопка просто подає "масу" на "масу" стельовогоплафона імітуючи відчинені двері.
Але у цього способу є мінус - при натисканні на кнопку жовтийсвітлодіод не світитиметься, т.К. Що б він засвітився через кнопкупотрібно пропускати "плюс", а не "масу". >

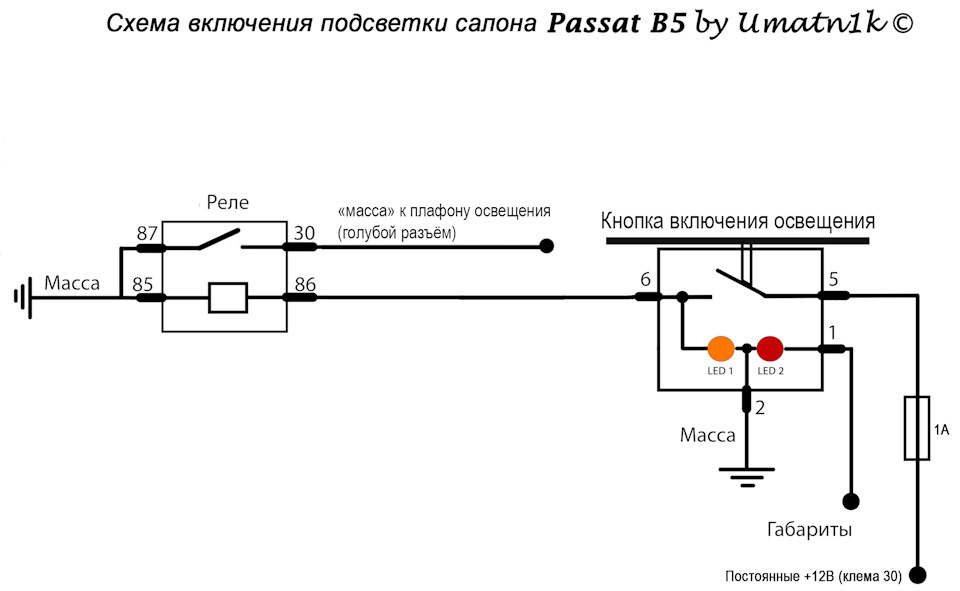

У двох словах про підключення. Беремо постійний "плюс" з клем 30 (під колодкою реле), ведемо на запобіжник, із запобіжника накнопку, з кнопки на керуючий контакт реле. На реле подаємо "масу"яка при замиканні реле подасть її на "масу" стельового плафона вблакитному роз'ємі біля ніг водія, імітуючи відкриті двері. Длятого, щоб при включенні кнопки вона підсвічувалася жовтим, япідключив її через реле, тепер кнопка розмикає не "масу", а "плюс"управління реле.
Для реалізації я взяв виносне кріплення запобіжника
оригінальне реле зі штатною колодкою Постійний "плюс" я взяв на 30клемі під колодкою реле:
Припаюємо дроти та вставляємо елементи на свої місця
Вставляємо на місце реле та запобіжник. У нас слаботочна, поставиворигінальний запобіжник на 1 А.

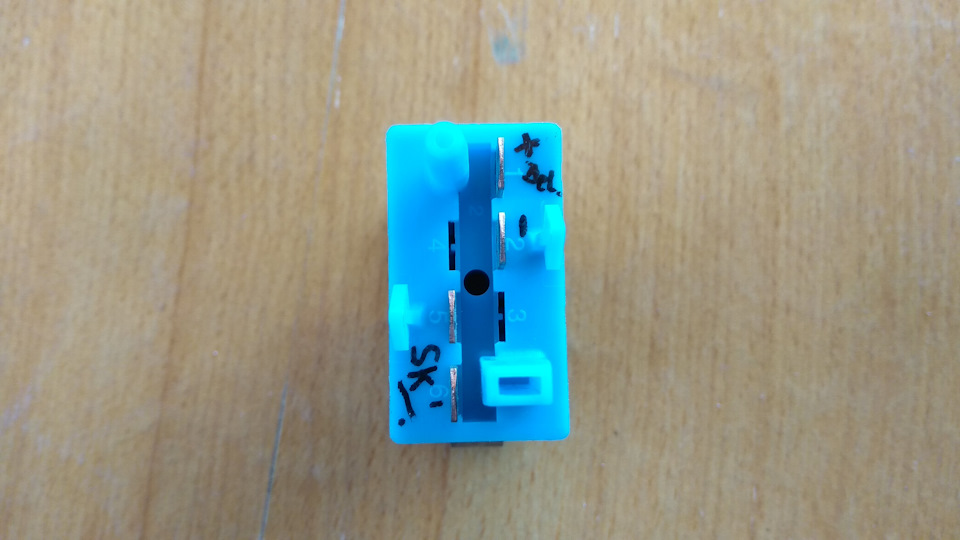

До кнопки ідеально підійшов роз'єм з обігріву сидінь.
<
масу від реле підключаємо до маси, яка йде на плафон освітлення, блакитний роз'єм у ногах водія.
Включено габарити
Кнопка натиснута
Ну і парочку фоток поблизу:
І парочка видосиків роботи:
З увімкненим підсвічуванням
