Усім привіт!
Публікація відноситься до теми: "у рамках великого ТО і "завдяки"вільному часу, що з'явився на карантині! "

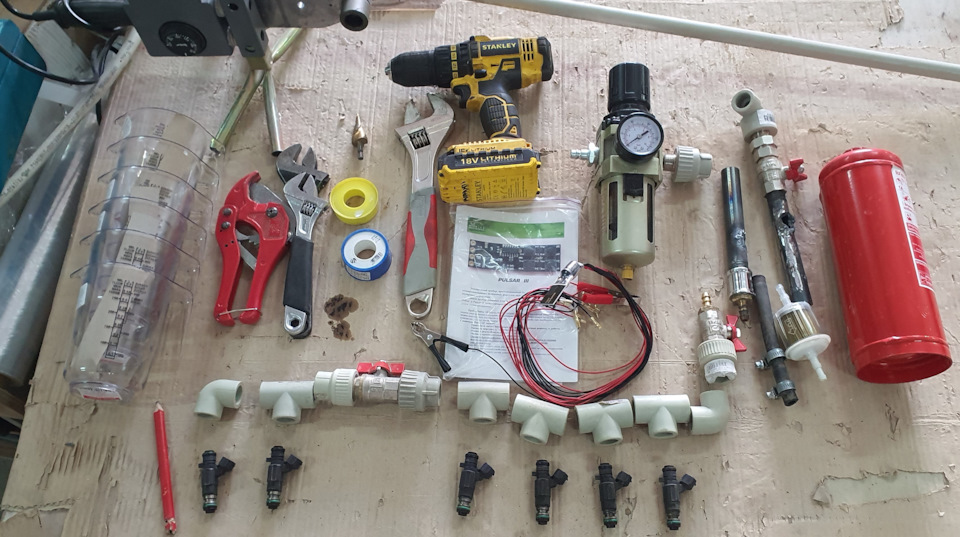

У минулій публікації я показав набір деталей і поставивзапитання — що я хочу зібрати?
Були різні варіанти, але таки отримав правильну відповідь відDen4vlg, за що йому дякую за кмітливість!

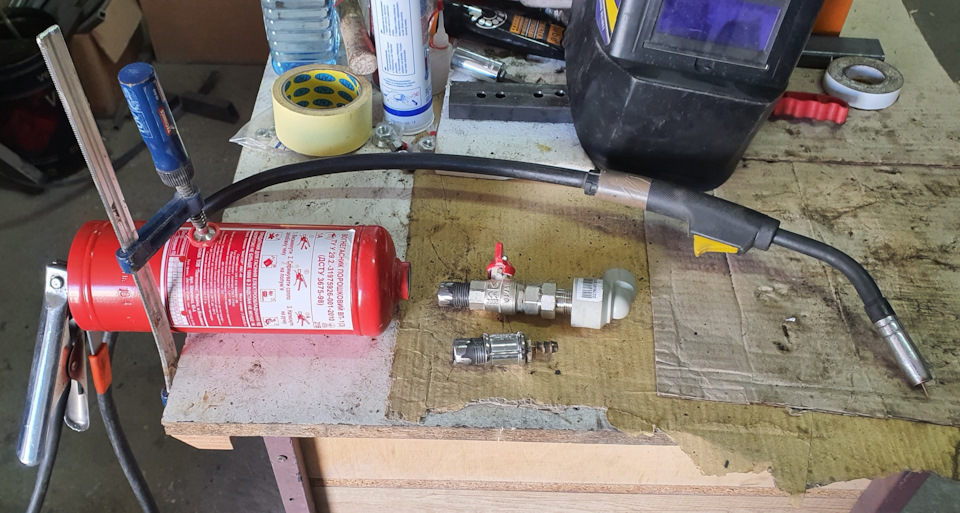

Отже, збираємо стенд для перевірки форсунок. За цехом, купувавтільки генератор імпульсів Пульсар (рік тому, якщо не більше десьза 800 гривень). Починаємо з доопрацювання балона під промивнурідину. Залишилися від переробки опалення у квартирі.

як завжди, напівавтомат — це потрібна річ у господарстві!

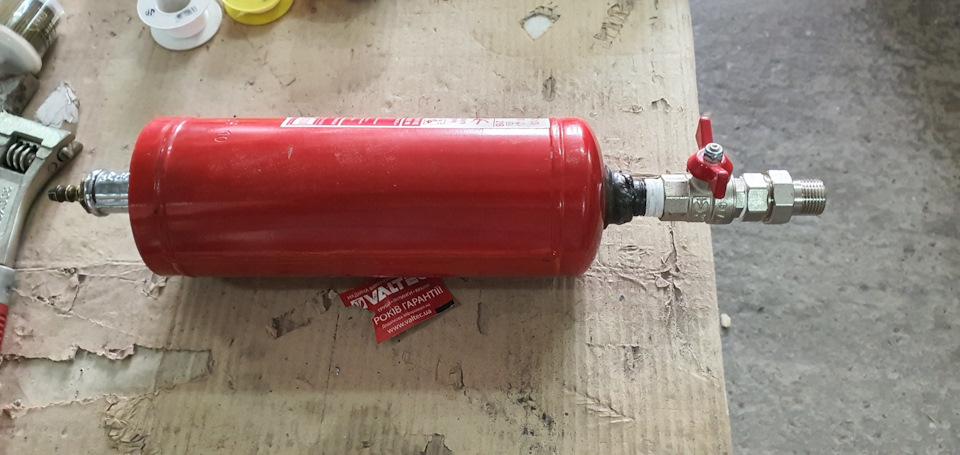

Отримали такий балон

> знизу підключення фільтра на шлангах, зверху американка длязаповнення рідиною

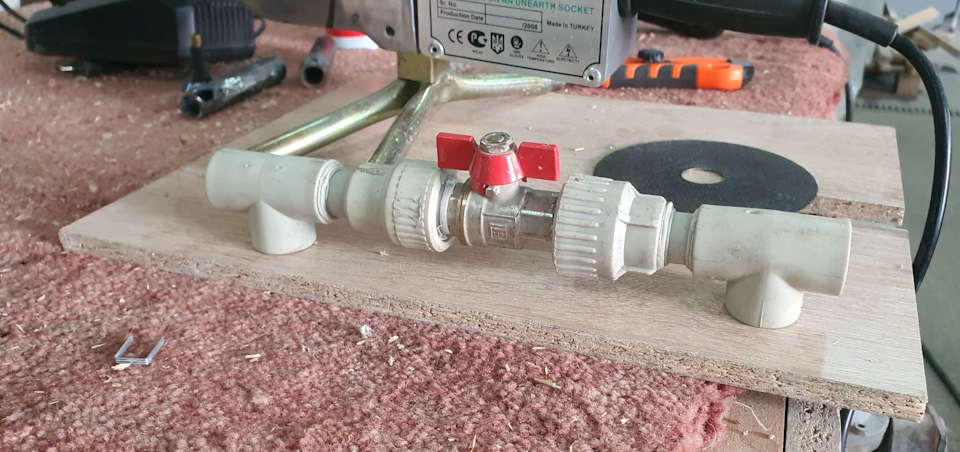

Тепер паяння рампи
головне паяти все рівно, без перекосів

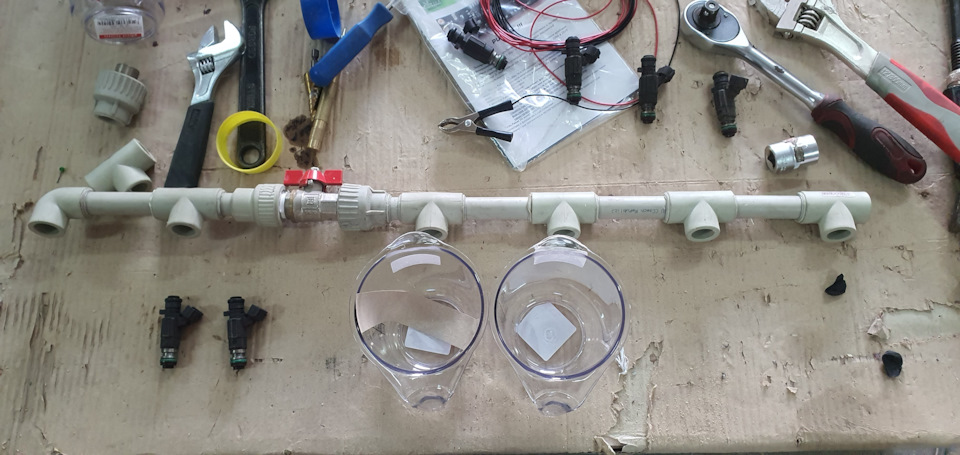

Ось готовий результат — рампа на 4(6) форсунок

залишилося впаяти шматочки труби знизу, в них і вставлятимутьсяфорсунки
Далі шукаємо відповідний шматок дсп у відходах і збираємо стенд укупу.
купив ще мірні стаканчики в будівельному магазині за 300 грн 6штук, Лавр був ще з минулої спроби промивання форсунок черезпаливопроводи (роки 3 тому)

<
А це інструкція і сам генератор імпульсів

є опис, але сам принцип дій при перевірці потрібно ще вивчати успеціалістів… Крім поличок для підпирання форсунок знизу і мірнихсклянок довелося зробити білий задник за форсунками тапідсвічуванням, т.К. На тлі дсп не видно смолоскипа!
Ось тепер система працює і все видно!

Зняв ще відео, але потрібно викласти на ютуб, поки не відредагував.>

Отже, резюме всього цього процесу:
1. Економічний ефект — витратив загалом сумарно 1500 гривень накомплектуючі. Багато чого було куплено давно і для інших цілей, але "руки свербіли" зібрати такий стенд і я це зробив)). Скільки коштуєпослуга промивання форсунок у сервісі — не знаю.
2. Мої помилки або недоліки. - тиск створює повітря, а небензонасос - можна регулювати тиск, але потрібно рідину кількаразів переливати в бак, розбираючи стик зверху балона іперепідключаючи повітря - на інтенсивному режимі прогонки літр йдеза секунди! Тобто.Потрібно зробити перекачування в бак автоматичнеабо щось подібне.
— мірні склянки пластикові — починають біліти від промивки, потрібно відразу після промивки мити бензином і витирати!
— немає щільного прилягання склянок донизу полиці з форсунками -туман від промивання дуже неприємна і шкідлива штука - безмалярської маски поруч не постоїш! - порядок роботи - потрібнопереглянути купу роликів, щоб зрозуміти, що потрібно робити зфорсунками.
- заздалегідь підготуватися - у мене розвалилися пластикові кільцяпри спробі зняти гумки (пишуть, що у всіх так) - терміново купувавчерез інтернет за 600 гривень, а міг купити заздалегідь наАліекспрес за копійки! Хоча гумки Bosch купив рік тому))

Набір AY-RK010, використовував тільки пластикові наконечники, кільця поставив Bosch
Так що я зробив те, що давно хотів — зібрав стенд і отримавнасолоду від роботи. Так, він не ідеальний, але роботу виконує. Щопо форсунках - вони чисті, наскільки можуть бути чистими дляпробігу 329 т.Км. Продуктивність однакова, не забиті, смолоскиппрактично однаковий. Поганяв на стенді кілька разів за пару днів іпоставив на машину. Рампа чиста, без сміття. Гумки замінив — старізелені були дерев'яними, пластикові наконечники від часурозкришилися при знятті резинок.

Будуть питання, ставте! />
