Що куплено:
< b> 1. Педаль у зборі, з 124-го — 5$

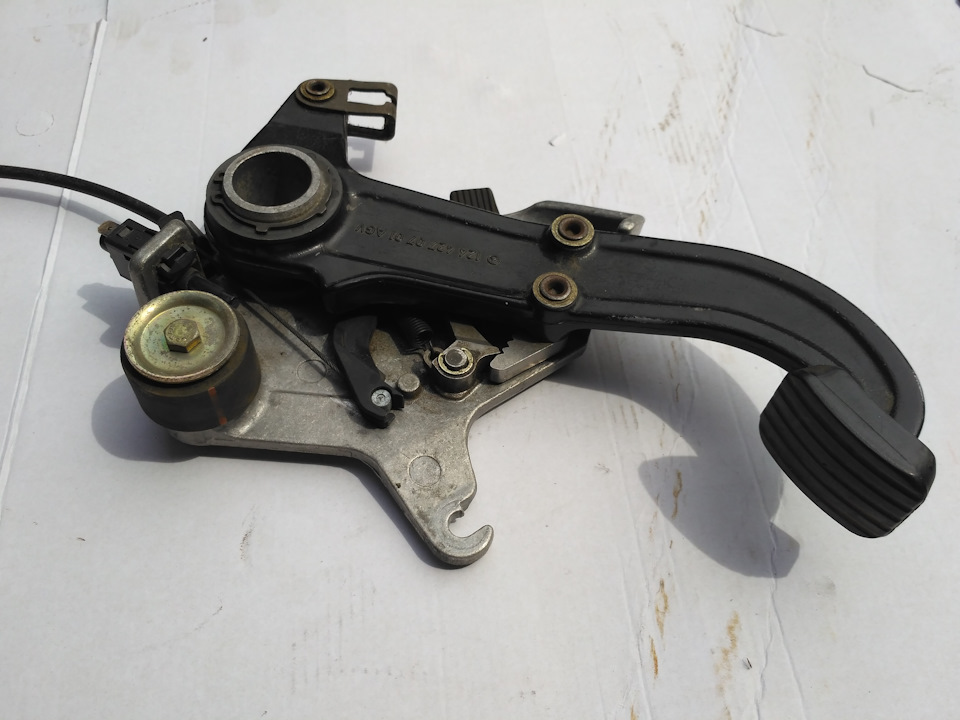

Педаль у зборі

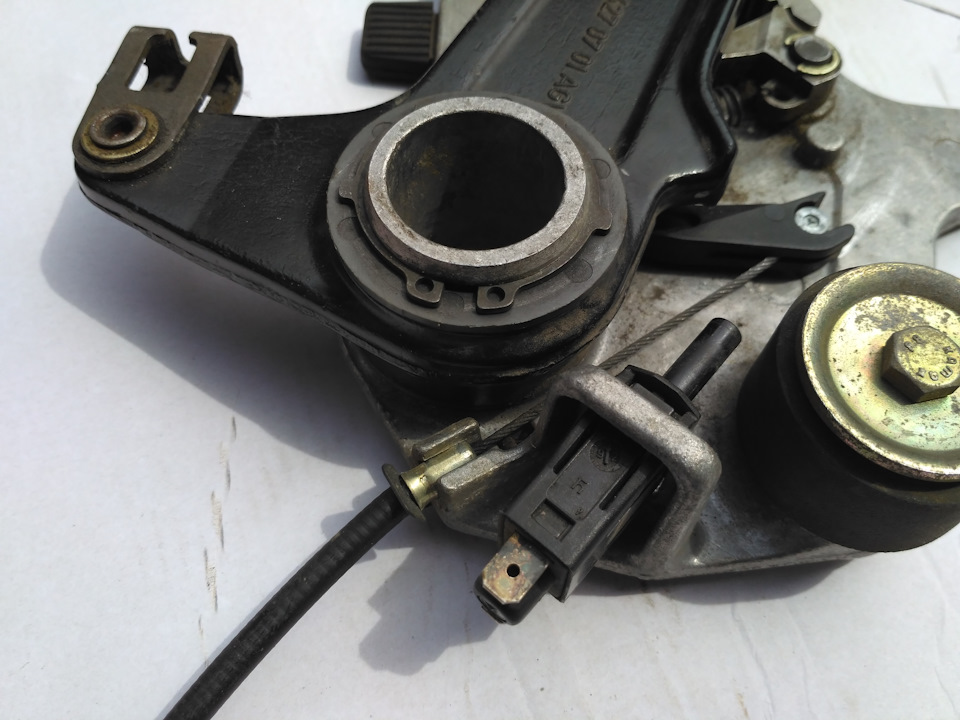

Є кінцевик для прибирання

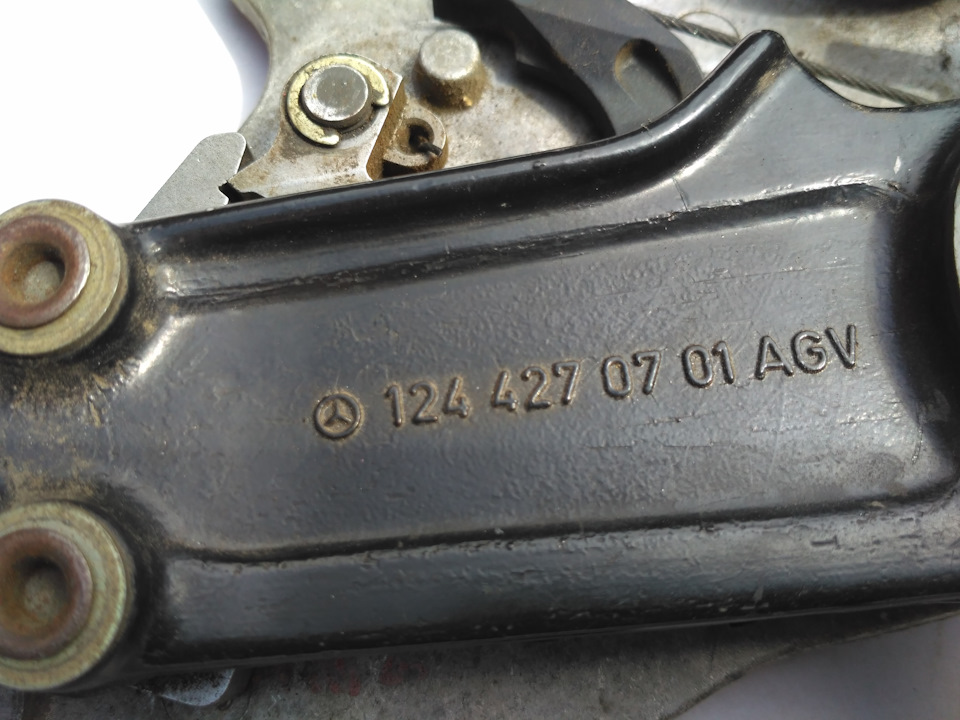

Номер деталі, кому знадобиться

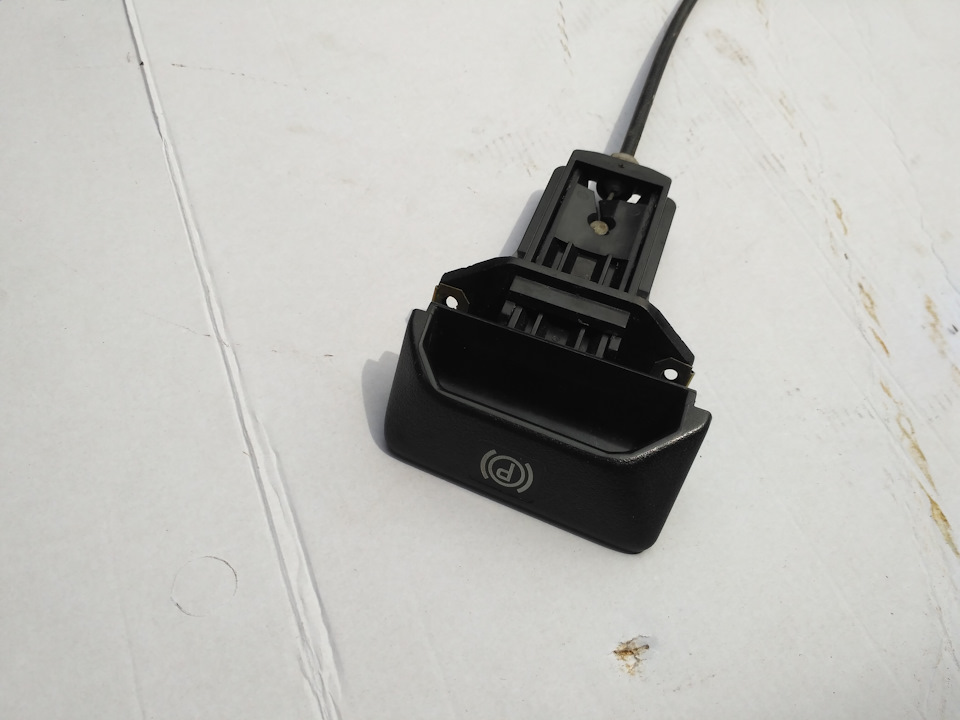

2. Важіль скидання з тросиком — 4$
Тросик скидання
3. Трос ручника від ВАЗ 2108 (продається комплектом, другий пішов узапас) 3$ Роботи:

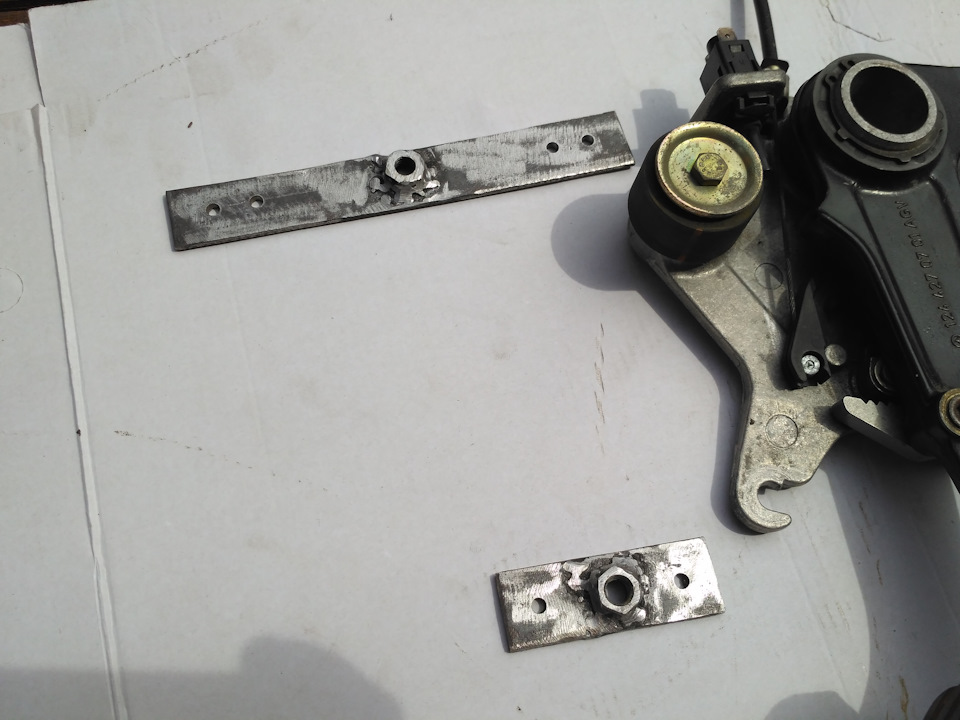

1. Зробив просте кріплення до кузова в області лівої ногиводія.Педаль кріпиться всього на два болти.Для зручногознімання/установки зробив прості кронштейни з привареною гайкою, самі кронштейни кріпляться або саморізами або заклепками.
Кріплення 2. Закріпив один з кінців троса (той який без пружинки) внатягувачі педалі, при цьому отвір підійшов без припасування.Додатково підрізав вушко троса, т.К. Не влазило.
Трос підійшов діаметром без підгону
3. Під педаллю зробив отвір у підлозі (вийшов у підкрилок).
Використовуючи гумову втулку (втулка підсилювача гальм 2410, 31029, 3110, 31105, 3302, 2217, 2700 код9 35.
Вигляд зсередини
Трос гнеться не дуже добре, потрібно постаратися його укласти, відеалі захистити чимось зверху.
Вид зовні (у підкрилці)
4. У поперечині на якій тримається роздатка і коробка просвердливще один отвір (два штатні від старого ручника не підійшли черезнеправильний кут входження троса, хоча можна було приколгоспити ітак). Трос пропустив.
Було використано штатний важіль гальма і зроблено додатковий зрозтяжкою до болта на крані перемикання баків.
Така конструкція обумовлена тим, що хід у педалі великий, а уважеля гальма маленький. Таким чином, коли натискаємо педаль дополовини — працює кронштейн та пружинка, натискаємо більше —входить у роботу важіль.
5. Під панеллю ліворуч від керма було закріплено важіль скидання.Місце обмежене довжиною троса скидання до педалі.
6. Готово!
Закінчений варіант
Коментарі20
Важіль скидання де купити?
Педаль та важіль купував окремо у різних продавців на OLX.
Педаль теж там уже купив. Важіль не знайду.
Можна пошукати продавців за фразою розбірка w124 а там вже питати. На крайній випадок можна трос підсмоктування з ручкою пристосувати.
цікаво на будь-яке авто встане чи ні?
За ідеєю - повинно на будь-яке, принцип такий самий як і у звичайного. Єдине що важливо - робочий хід. Якщо не збігається - доведеться придумувати якісь важелі.
взяв замовив собі теж, тросики є, кнопки на кінці тросика скидання немає і знайти у нас майже нереально, спробую впровадити, а то мені ручник заважає для задуму)
Себе теж таку прикупи. Потеплішає на вулиці впроваджуватиму. Не хочеться зараз у снігу валятися)))
Згоден, до того ж ще холодно!
Сьогодні з ранку -20)))
Такий стоїть і лампочка. річ СУПЕР 👍👍
Згоден 100%!
Жаба заїла і все немає колодок. він хоч і пластик але як то так
Що за жаба?
Яка лампочка включає педалі ножного ручника.
Ось теж замислююся про щось подібне) Тільки для економії місця в області кардан/раздатка хочу замість барабана диск від чогось поставити ... Поки не придумав від чого ...
Однозначно в закладки!
Гарно. Який хід троса виходить у цього механізму?
40мм - це через педалі
