Попросив знайомий YuriyKr напаяти компоненти в магнітолі CD70Navi.
Зустрілися з YuriyKr

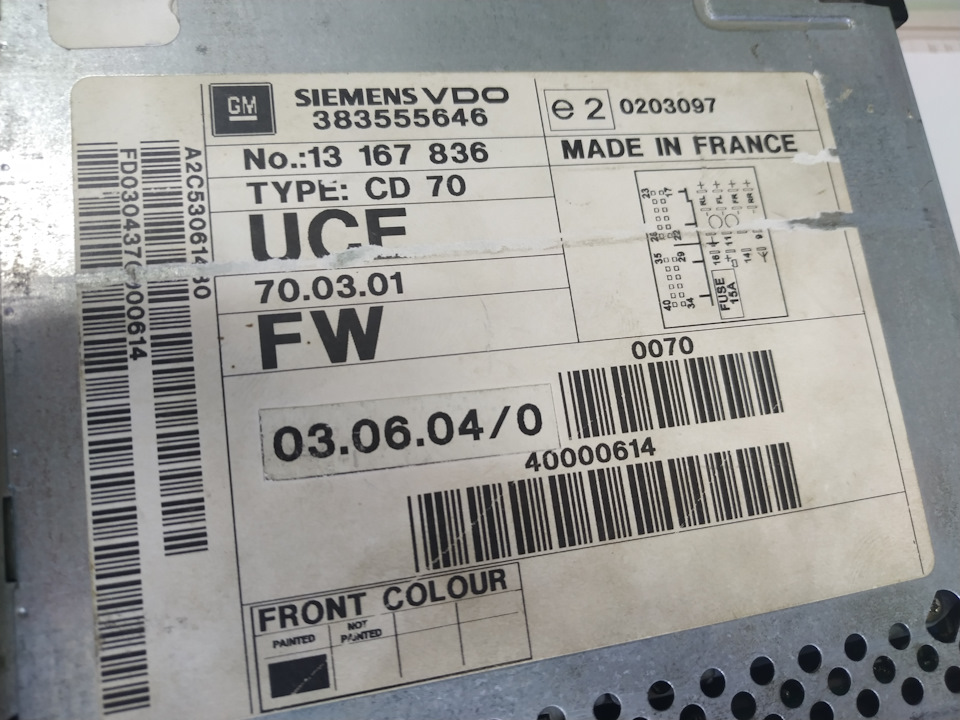

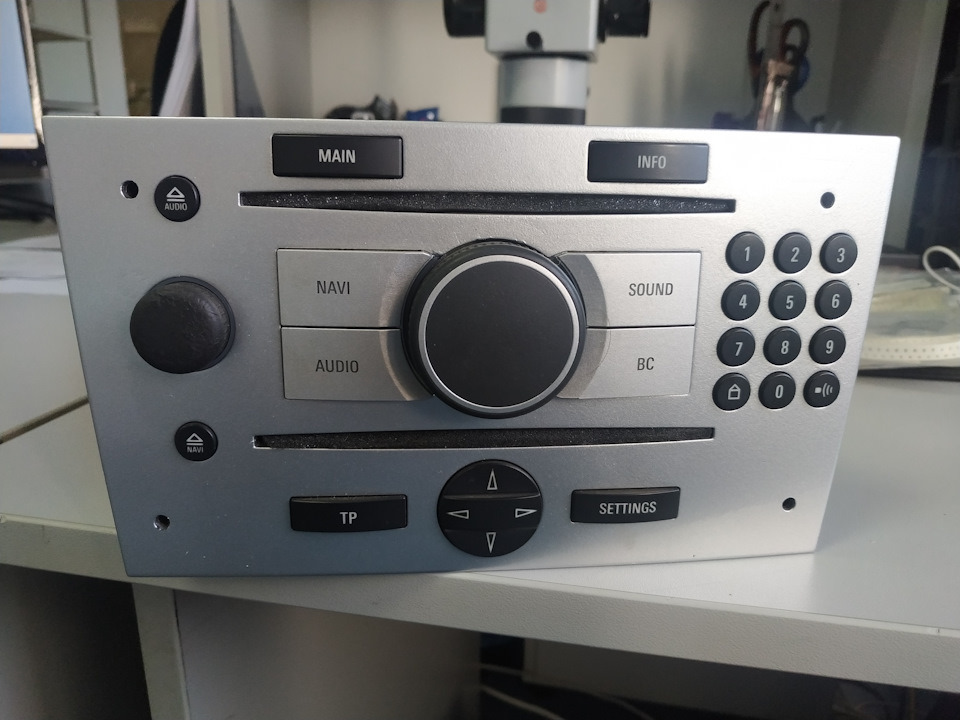

CD70 Navi, передня панель пофарбована.
Трохи фотографував розбирання, можливо кому знадобиться…

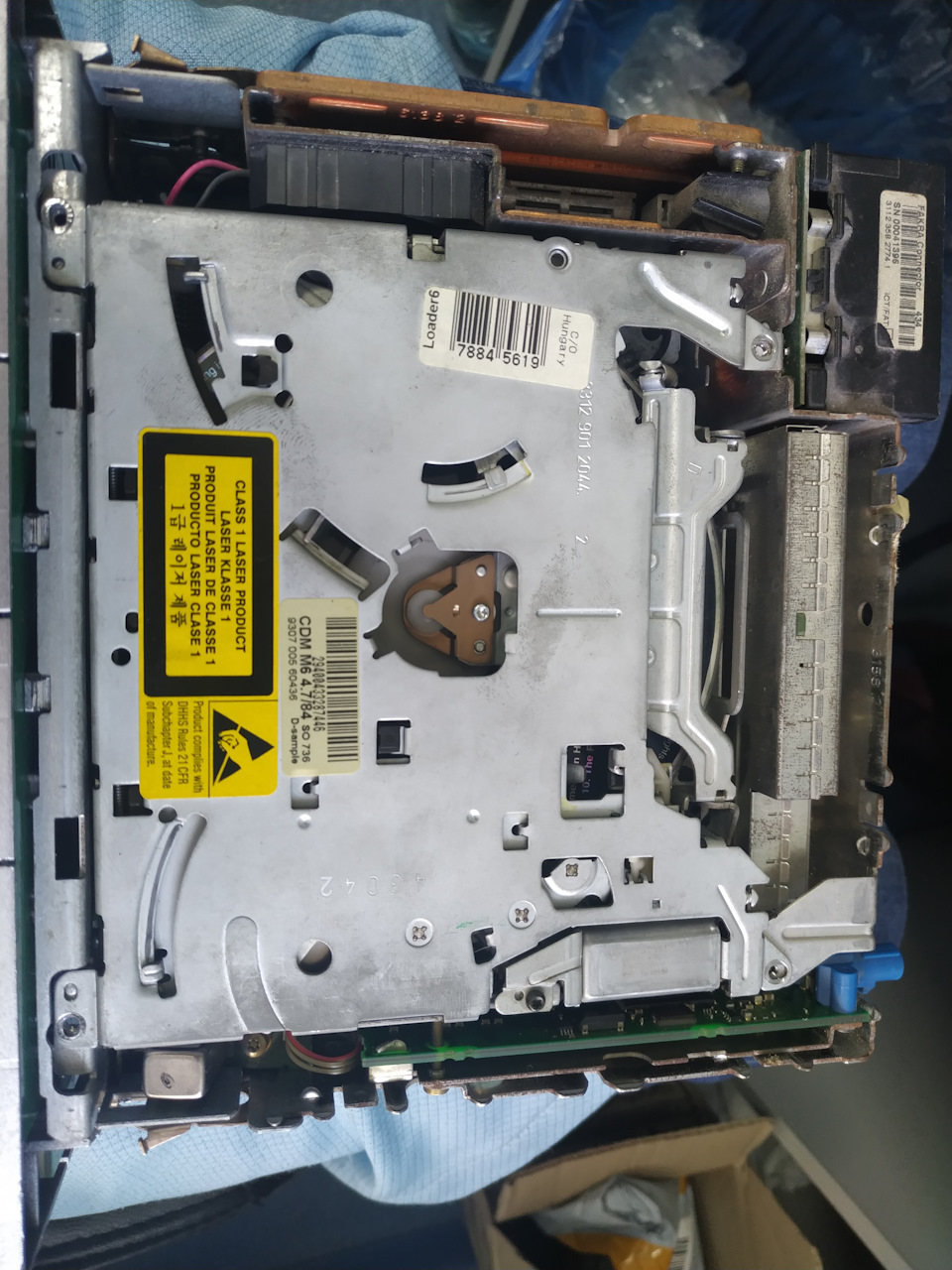

Початок розбирання
1
2
3
4
5
6

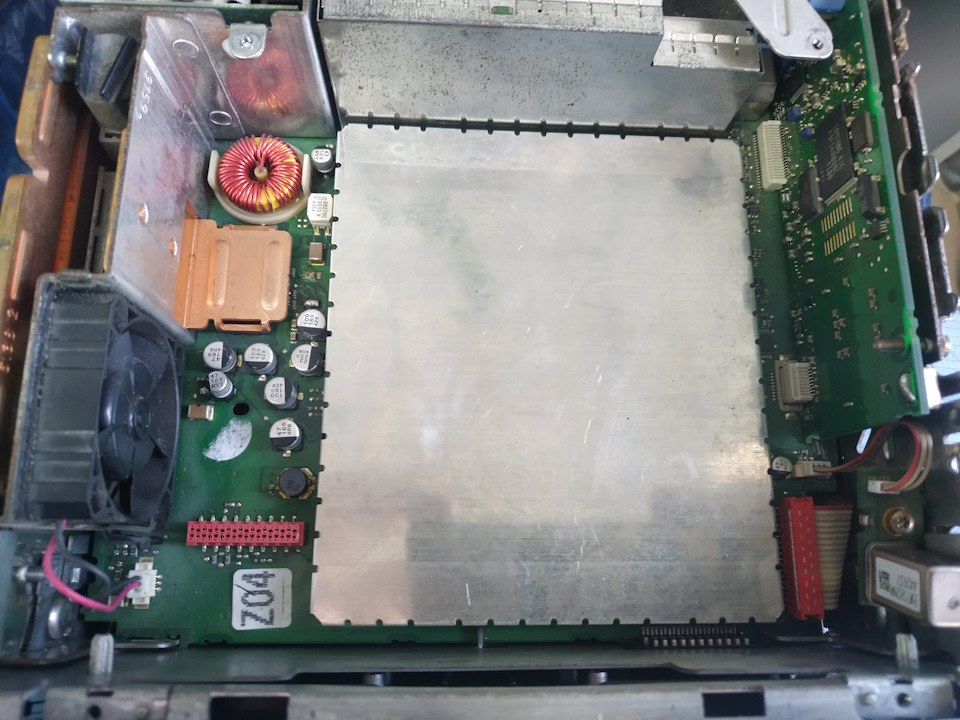

Як виявилося там уже хтось намагався наліпити компоненти ... Якістьпаяння компонентів огидна, краще такі речі без досвіду не паяти! Вирвані доріжки практично на всіх місцях пайки, в цьому місцівідсутня діод, точніше його вирвали, паяли таке почуття сокирою.Так приліплено було. І ось так. Ось тільки тут якість пайки булогідне. При пайці використовувалася професійна паяльна станція ікілька типів жал. Припій використовувався Weller ROHS 0.3мм зісріблом. Розмір smd-компонентів, замінив все що стосується AUXПерепаяні мною компоненти, від флюсу сильно не відмивав.
Перепаяни
Перепаяни
Впаяний діод, який був відсутній. Мікросхема TDA7561 качає звук уCD70. Моя Вам порада, не віддавайте такі речі людям які як мінімумне мають нормального обладнання для монтажу подібного родуSMD-компонентів. Всі свої пайки перевірені під мікроскопом, навихідних відвезу власнику, хай тестує, можливо, горе-майстер щещось пошкодив…
Коментарі3
Саша, це ти вже зрозумів що таке криворукий колгосп. Ти ще там не розкривав панельку))) Таам так зроблено пересвіт, що око сіпається. Із серії я його зліпила з того, що було.
За панель, теж думав, але не ризикнув її розкривати ... Або розкрити що скажете?))
Я вже відкрив панель. Фотки зберіг). Потім ще доповню у своєму бортовику
