Я люблю чистий звук, без шипіння, хрипів.
< У Ютубі знайшов відео як зробити AUX і ґрунтуючись на ньоговирішив підключити собі блютуз.
Складного нічого такого немає.

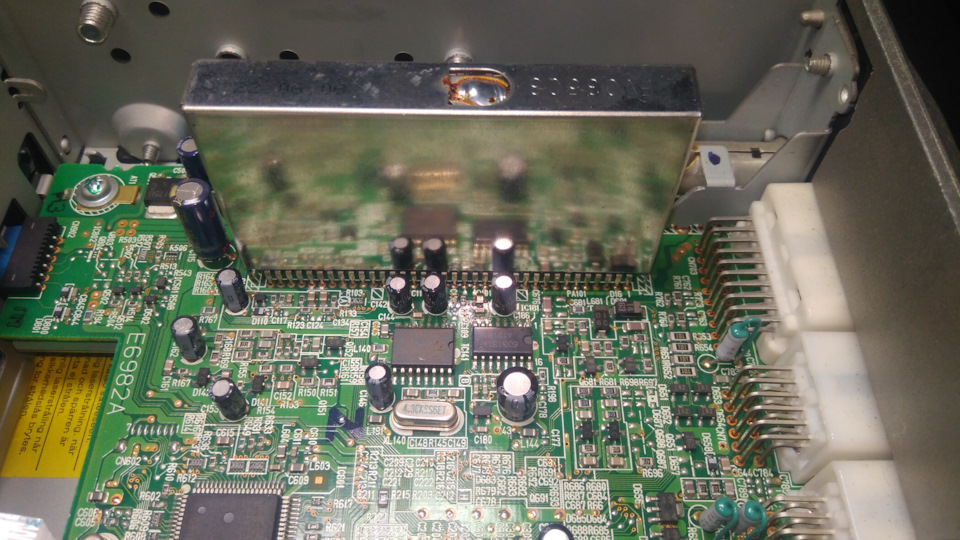

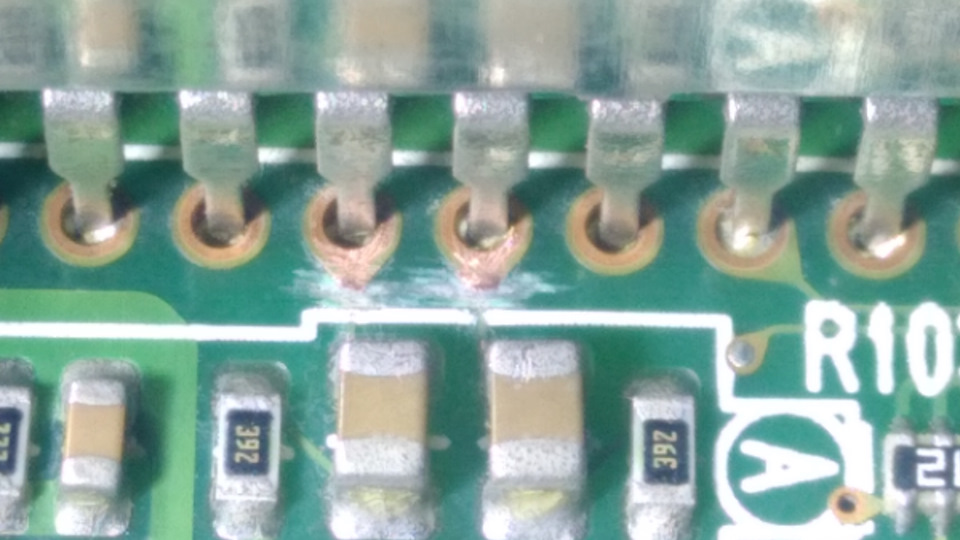

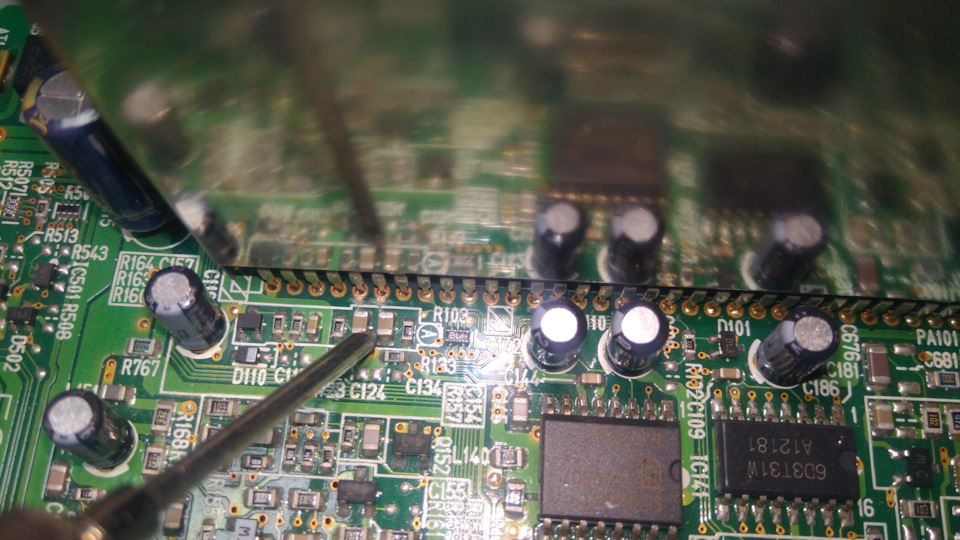

Перерізав доріжки від радіо модуля.

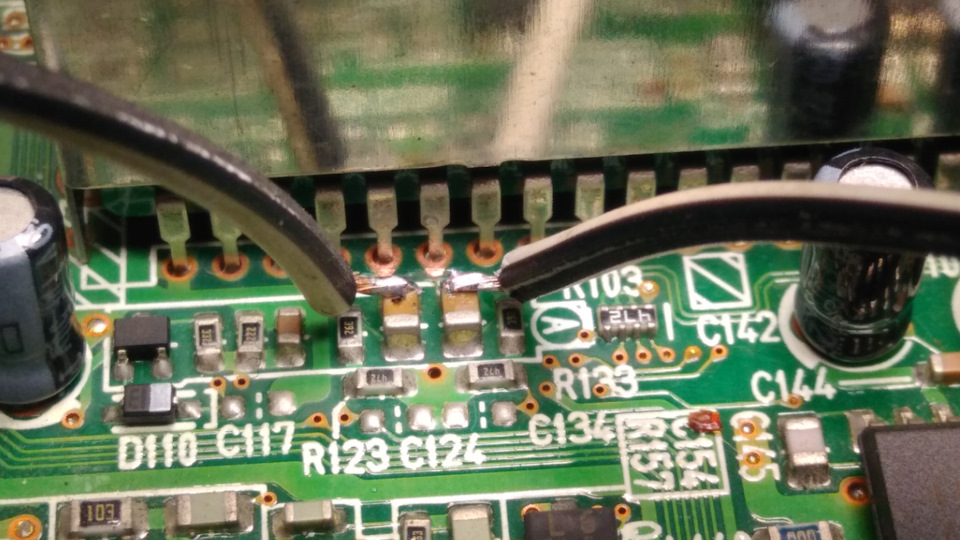

Припаяв дроти лівого та правого каналу.
Загальний, як показано на відео взяв з корпусу радіо модуля.
/>
Працездатність радіо мені не потрібна, тому далі морочитися нестав.
Ну власне на цьому етапі я отримав лінійний вхід на попереднійпідсилювач. Він же AUX.
Припаюємо штекер, виводимо провід назовні та користуємося…
Але ні, йдемо далі.
Блютуз модуль замовив на АліЕкспрес
a.aliexpress.com/_9iL0KV
За описом та коментарями, цілком придатна річ.

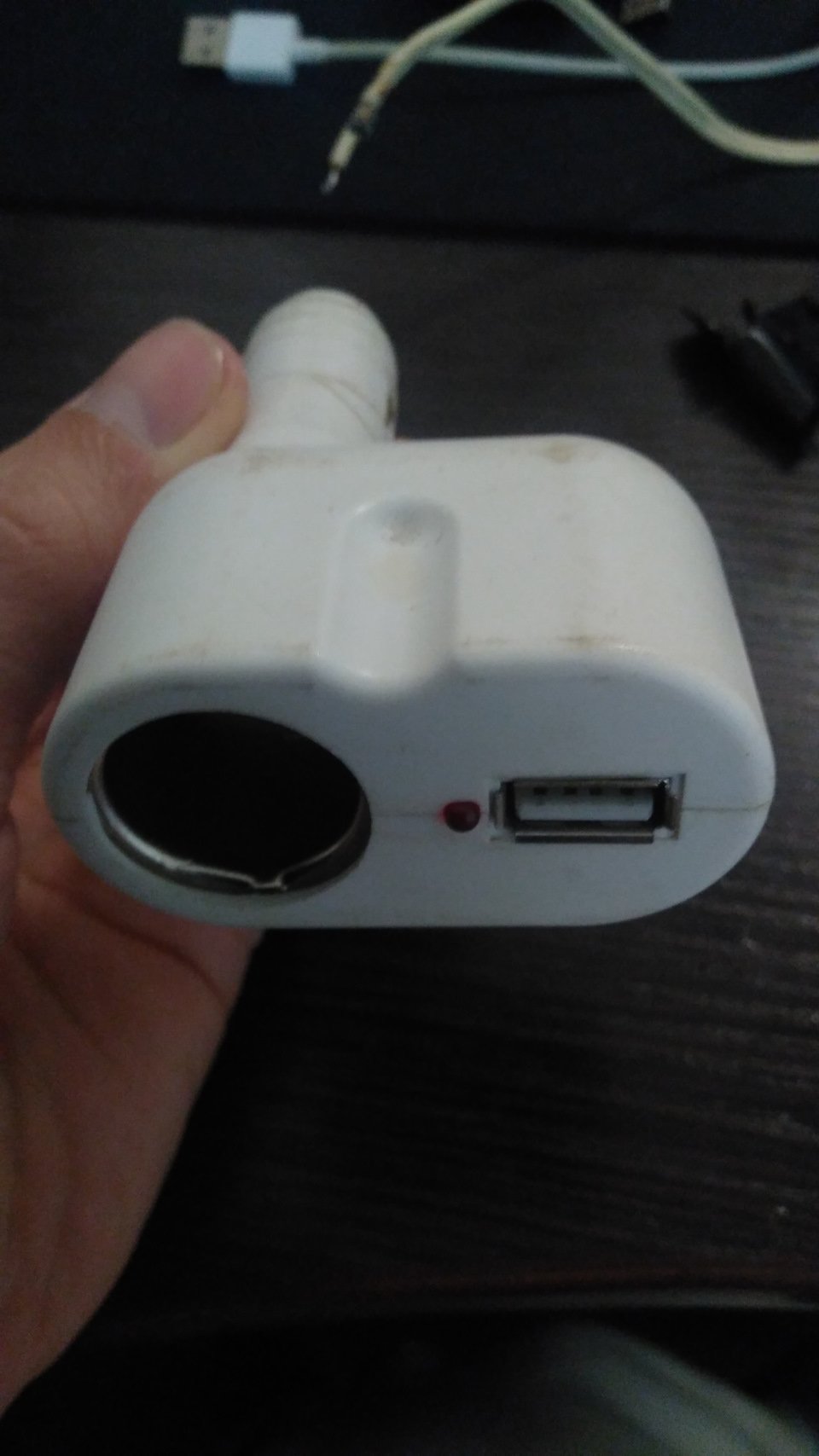

Підключення через роз'єми або паяння, на вибір. Блютуз живитьсянапругою 3.7-5В, струм мізерний. Беру стару автомобільну зарядку івитягаю з неї плату.
Вона ідеально підходить для живлення блютуз модуля.
Запитав плату прямо з роз'єм основного живлення, просто підпаяв +/-ніжкам.
< Зібрав це все в купу, де потрібно заізолювати, зафіксував умагнітолі, щоб не бовталося. Перший тест, звуку немає. Сам AUXчерез телефон я не перевірив тоді, про що дуже шкодую. Вирішивпереключити на диск, тільки натиснув CD... І писар... Магнітолапросто згасла і ВСЕ. Блютуз модуль робітник, перевіряв до і після.Живлення модуля справне. Короткого замикання не було, все ретельноперевіряв перед включенням.
Але щось пішло не так. Харчування. І сказали що сильна просадка понапрузі при підключенні плати CD приводу.
CD привід то тут до чого? . Збіг чи як?
Ремонт коштував 400грн, але правда без відновлення CDприводу.Інакше дорого було б.
Один фіг він мені не потрібен, як би ... Зате майстер відновивдоріжки на радіо модулі. Навіщо? Я ж не просив це робити. Такякісно, що прибрати той шар олова важко. Зазори маленькі, паяльник насилу міститься.
Я настільки впевнений був, що це буде працювати, що відразу збиравна ПМЖ.
Цей же БТ модуль я впровадив у домашній підсилювач і все відміннопрацює.
Спроба #2
Є пост на драйві, AUX замість CD диска.
Раз вже диски точно працювати не будуть, то вирішив поробитизробити AUX звідти.
Глянув розпинування шлейфу, знайшов у себе менший шлейф, але з тимже кроком і з'єднав його зі звичайним проводом від навушників.
>
Шлейф вставив у штатний роз'єм і зафіксував термоклем, щоб нерухався. Провід вивів убік через корпус.
Перевірив удома, та працює. Диск помилково, але звук йде.Перевірив у парі з блютуз модулем, теж працює (бт модуль підключавдо зовнішнього джерела живлення). В результаті вийшов.
Підключив до магнітолі телефон як AUX (без БТ модуля), ввімкнувтрек і загалом я навіть не встиг зрозуміти нормально музика граєабо добре стався клацання і з'явиться моторошний шум і шипіння.
Знову щось не так!
Почав грішити на провід, що він без екрана. Але дві хвилини гралочисто без перешкод. Такого бути не може.
Закинув магнітолу в гараж до кращих часів. Автор пройшов великий ітрудомісткий шлях, щоб прийти до такого результату.
І я так зрозумів, що це не кінець, але задум мені дужесподобалася./l/470540400226992715/
Тож хочу собі так.
"
Глянув розпинування шлейфу, знайшов у себе менший шлейф, але з тимже кроком і з'єднав його зі звичайним проводом від навушників.
Шлейф вставив у штатний роз'єм і зафіксував термоклем, щоб нерухався. Провід вивів убік через корпус.Запчастини нафото:R5071
Перевірив удома, та працює. Диск помилково, але звук йде.Перевірив у парі з блютуз модулем, теж працює (бт модуль підключавдо зовнішнього джерела живлення). В результаті вийшов.
Підключив до магнітолі телефон як AUX (без БТ модуля), ввімкнувтрек і загалом я навіть не встиг зрозуміти нормально музика граєабо добре стався клацання і з'явиться моторошний шум і шипіння.
Знову щось не так!
Почав грішити на провід, що він без екрана. Але дві хвилини гралочисто без перешкод. Такого бути не може.
Закинув магнітолу в гараж до кращих часів. Автор пройшов великий ітрудомісткий шлях, щоб прийти до такого результату.
І я так зрозумів, що це не кінець, але задум мені дужесподобалася./l/470540400226992715/
Тож хочу собі так.
"
Глянув розпинування шлейфу, знайшов у себе менший шлейф, але з тимже кроком і з'єднав його зі звичайним проводом від навушників.
Шлейф вставив у штатний роз'єм і зафіксував термоклем, щоб нерухався. Провід вивів убік через корпус.Запчастини нафото:R5071
Перевірив удома, та працює. Диск помилково, але звук йде.Перевірив у парі з блютуз модулем, теж працює (бт модуль підключавдо зовнішнього джерела живлення). В результаті вийшов.
Підключив до магнітолі телефон як AUX (без БТ модуля), ввімкнувтрек і загалом я навіть не встиг зрозуміти нормально музика граєабо добре стався клацання і з'явиться моторошний шум і шипіння.
Знову щось не так!
Почав грішити на провід, що він без екрана. Але дві хвилини гралочисто без перешкод. Такого бути не може.
Закинув магнітолу в гараж до кращих часів. Автор пройшов великий ітрудомісткий шлях, щоб прийти до такого результату.
І я так зрозумів, що це не кінець, але задум мені дужесподобалася./l/470540400226992715/
Тож хочу собі так.
"
https://megadriver.org/logbooks
Тож хочу собі так.
"
https://megadriver.org/logbooks
Тож хочу собі так.
Коментарі15
Сьогодні магнітола згасла повністю! Припустив, що шум створював ФМ модуль, тому вирішив все-таки прибрати припій, щоб відновити розрив доріжок від нього. І ось після цього заходу магнітола як і вперше перестала включатися. CD привід на той момент був...
Я кілька разів аналізував свої дії. Харчування я взяв по суті паралельно магнітолі, цим я ніяк не міг їй нашкодити. Може бути через БТ модуль живлення пішло на вхід лінійного підсилювача самої магнітоли, можливо. Але тоді швидше за все я спалив би по...
Роздільний конденсатор між впроваджуваним блоком і ланцюгами магнітоли є? У магнітолі вихідний підсилювач бруківки, невелике відхилення на входах від нуля і на динаміках виникає постійка. би він був - рятував би від проблеми, але його немає. одного р...
Конденсатора немає
Лайк за завзятість)
Ось і не мучайся. Інший рік - відмінно. Головне, формати аудіо з правильник кодеком.
Я собі робив аух і блутус на штатній, тільки до іншого шлейфу паявся. Півгодини часу і 100 рублів за провід)
Це шлейф від CD приводу на плату магнітоли. Аналог моєї другої спроби зробити аукс. Це варіант мені теж більше сподобався, але я почав з іншого.
З ятуром нормально грає. Але як і багатьох осягав лихо з тим, що грає тільки один канал. У режимі радіо все нормально. Треба теж розкривати дивитися + є підозри що піджирає акум т.к. були часом глюки мимовільного включення.
У мене кнопки на магнітолі стали глючити, праві з 3 каналу та бортовик, не натискаються, віддавав товаришеві, він не зміг розібрати, кнопки так впаяні, що їх не витягнути
Точно також. Ніяк не реагують на натискання. Потім раптом починають працювати, вимкнув увімкнув знову не працюють. Розбирав продзвонював кнопки - робітники. Швидше за все кондер висох якийсь. Але я його так і не знайшов.
Зрозумів, не змогли панель передню скинути кнопки гучності не витягли, думали справу в кнопках, логічно що не в них, зазвичай на холоді починають працювати, значить швидше реально кондей, не сильно заважає, є кнопки на кермі
Аналогічно у мене був з jvc. Ставив БТ модуль на Піонер і Кенвуд, проблем не було.
Добрий день! Чи не простіше було купити ятур жовтий, за 22 $ Aliexpress?ну або трохи дорожче у перекупів місцевих, якщо є такі
Ні, не простіше. Так як на тому ж Аліекспресі коментарі абсолютно протилежні. Одні говорять нормально грає, інші говорять що огидно. 22 $ на дорозі не валяються. За місцем так і не знайшов.
