Далі замовив пластикові шкали в приладку.Замовляв ось тут
kharkov.prom.ua/p98412833…shkaly-priborov-golf.html< Але язробив помилку, і замовляв, до того, як розібрав приладку, вважаючи, що шкали однакові.Виявилося, що вони різні, тому спочаткуподивіться як виконані шкали у вас, а потім замовляйте.
Замовив з аліекспрес rgb стрічку, з керуванням з пульта д/в. Алекатаючись по місту, підсвічування жило своїм життям, мабуть які- топерешкоди.Тому я підключив контролер, де все управліннявідбувається без пульта д/в
Купував ось цю стрічку
s.click.aliexpress.com/e/chq4qhdW
Модуль для зниження напруги для стрічки
s.click.aliexpress.com/e/bHj2b5EC
На розбиранні знайшов повністю приладку від стрічки гольфа 4, трохипокоцаную, але мені це було неважливо, тому що потрібні були тількистрілки і принцип, як реалізовано підсвічування стрілок. На двівеликі стрілки потрібно два світлодіоди, на маленькі стрілки поодному. Брав у магазині радіотехніки найменші не смд світлодіоди, червоного кольору, на 3 вольти. Найменші, тому що товщина подіумів, на яких кріпляться шкали, приблизно 2-3 мм, і світлодіоди неповинні стирчати. Також попросив продавця підібрати резистор, щобсвітлодіоди жили від 12 вольт. Резистори паяв на кожен світлодіод.Саму приладку, перед монтуванням у неї нових шкал і підсвічування, потрібно підготувати, а саме сточити подіуми, на яких тримаютьсяшкали. Це краще робити фрейзером, але в мене його не було, тому явзяв тонкий канцелярський ніж, грів його на газу, і потроху вирізавнепотрібну область на подіумах. Обов'язково потім необхідновирівняти верхню частину подіуму, щоб усе було рівно. Зрозуміти, скільки вирізати, можна зрозуміти, просто приклавши шкали, маєвийти отвір саме там, де має падати світло на всі написи, шкали іт.Д. Плюс, необхідно зробити ширше отвори, в районі стрілок, щобсвітлодіоди не перекривалися. Світлодіоди для стрілок я кріпивсиліконовим пістолетом до самого корпусу механізму стрілок, вінзнаходиться під вищезгаданими подіумами. Стрічку я кріпив теж насилікон, встановив рубом, по контуру подіумів, щоб світло падало доцентру, до стрілок. Прикріплю фото, думаю візуально буде зрозуміло.Одягати стрілки треба сміливо, до клацання, тому що я не одразу їхпосадив на місце, думав продавлю плату, сідали дуже щільно. Нарахунок того, що положення стрілок збито, після їх встановлення, їхможна крутити проти годинникової стрілки підводячи їх у мінімальнестановище.
Спаяв це все між собою, запитав зі стандартного виходу живленняпідсвічування і встановив. Поки працює, катаюся вже кілька тижнів.Ось відео, як працює. А то на фото здається, що все світить дужеяскраво Багато у, але сподіваюся, що хоч щось стало зрозумілим.Якщо є питання — питайте, постараюся відповісти.

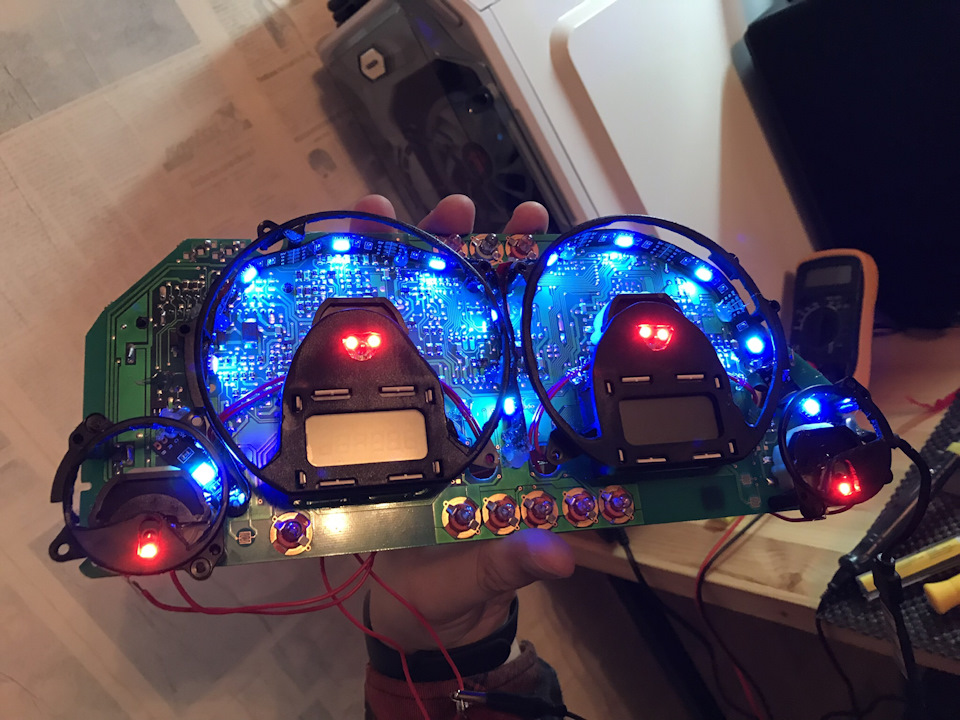

Тут видно, як вирізані отвори в подіумах, як розташована rgbстрічка

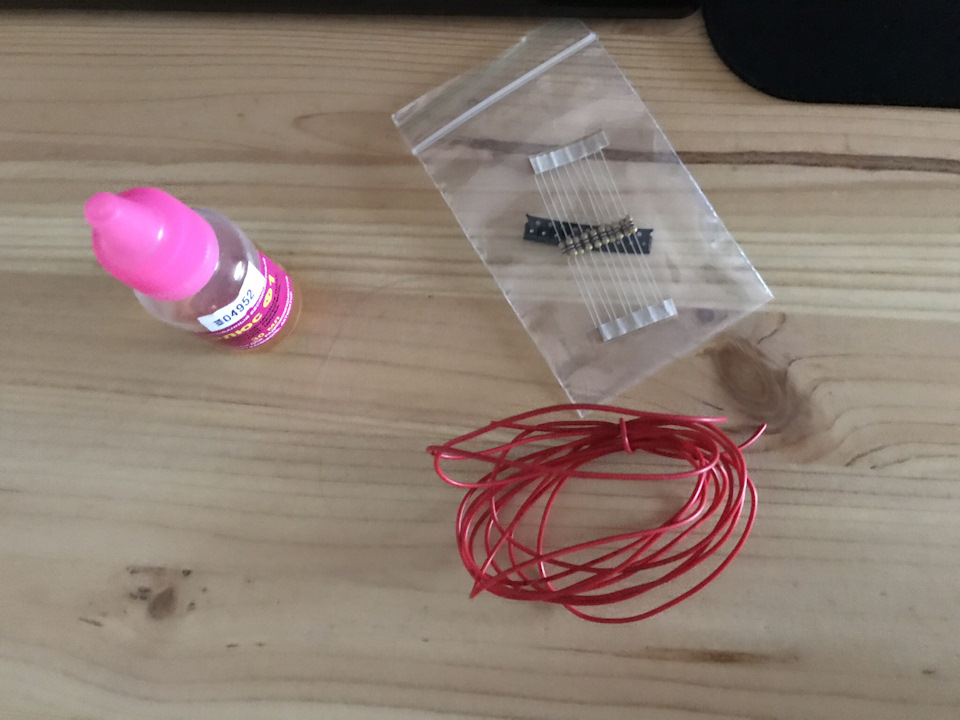

Такого розміру світлодіоди та резистори до них

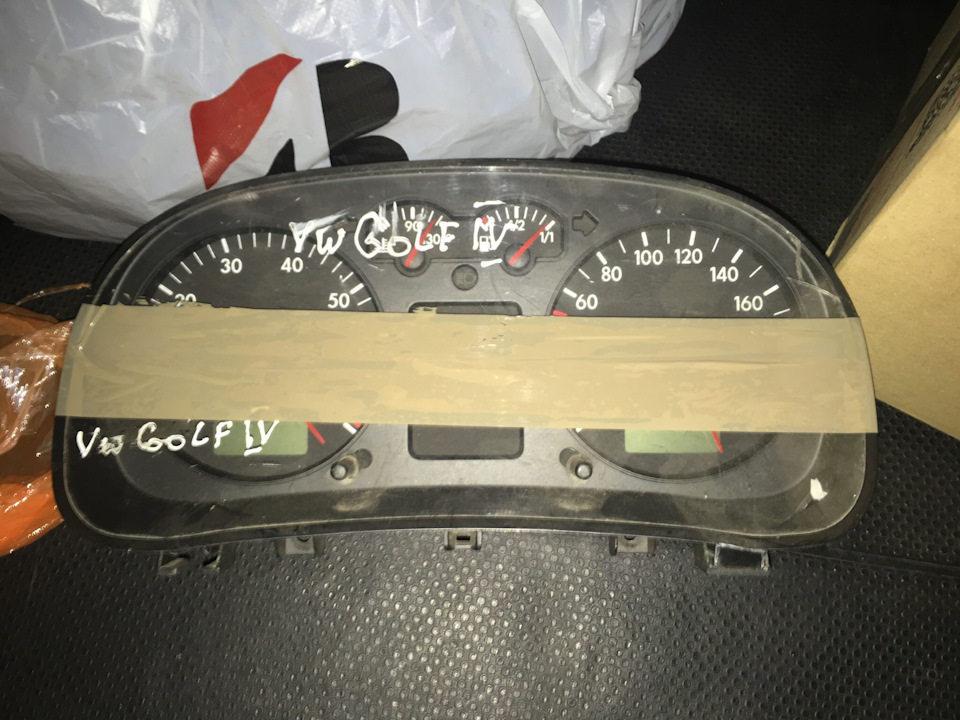

донор

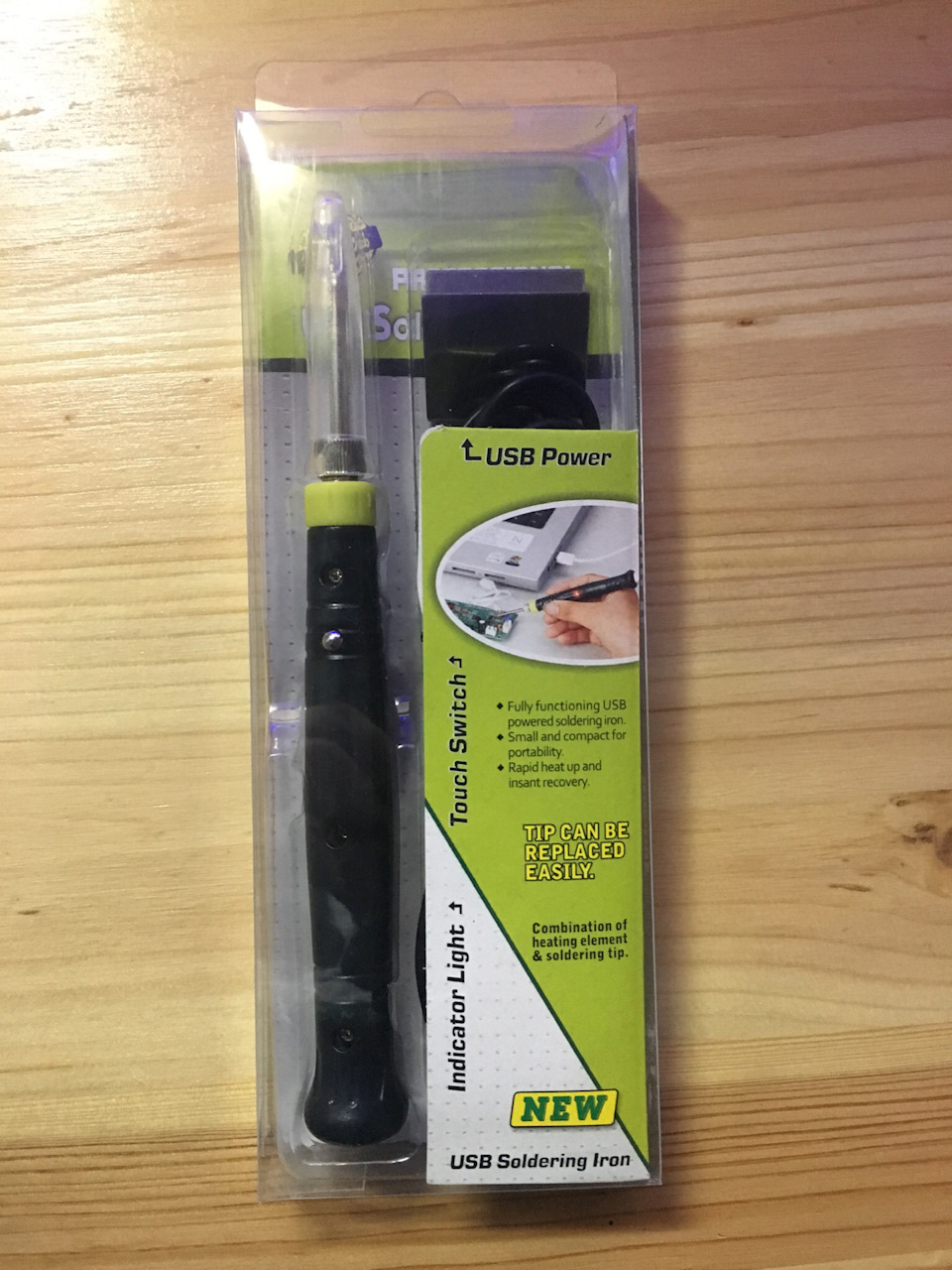

Таким мініатюрним паяльником паяв

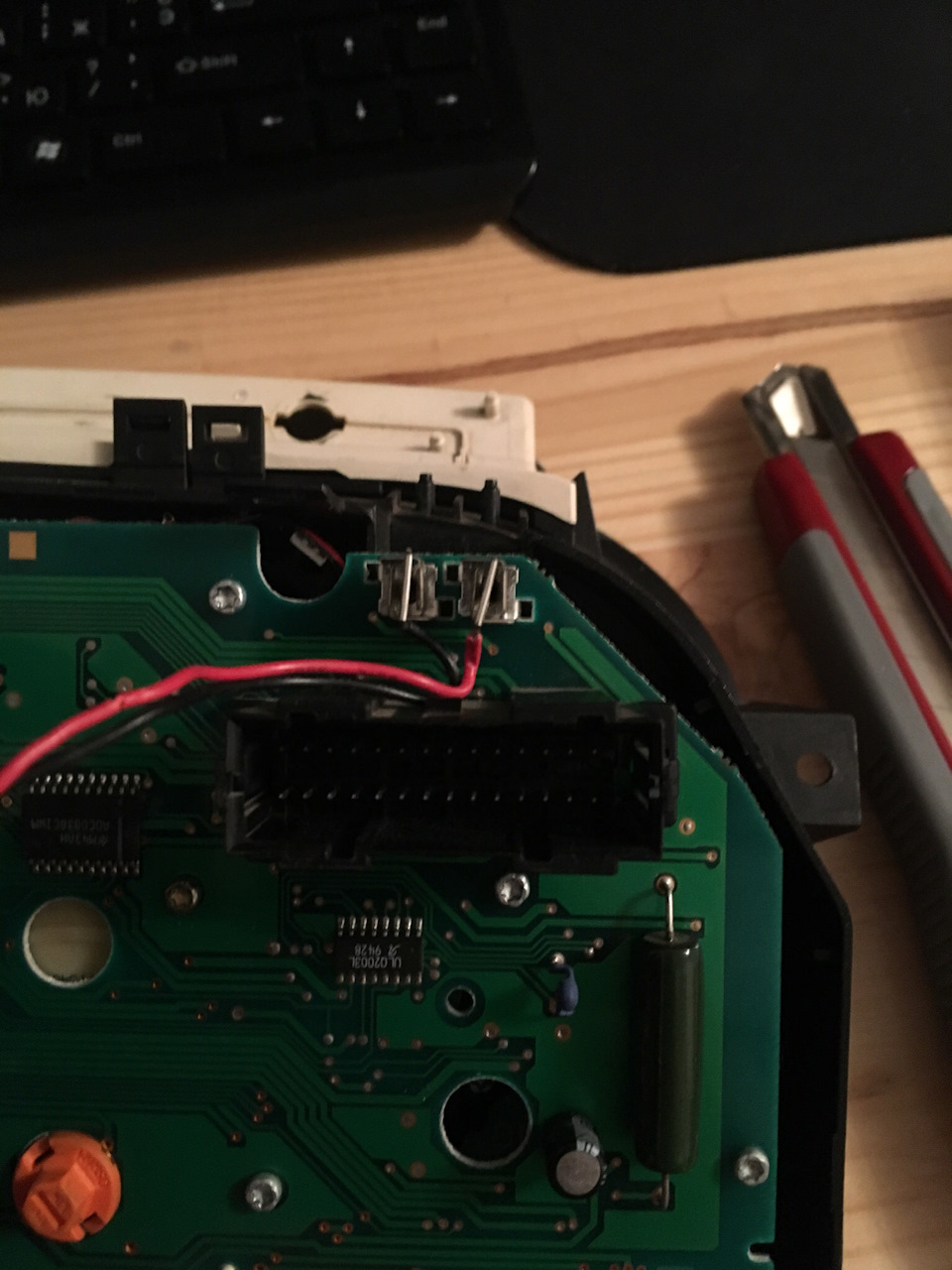

Так запитав rgb стрічку через перетворювач напруги та світлодіодидля стрілочок
