Кнопка відкриття багажника із салону

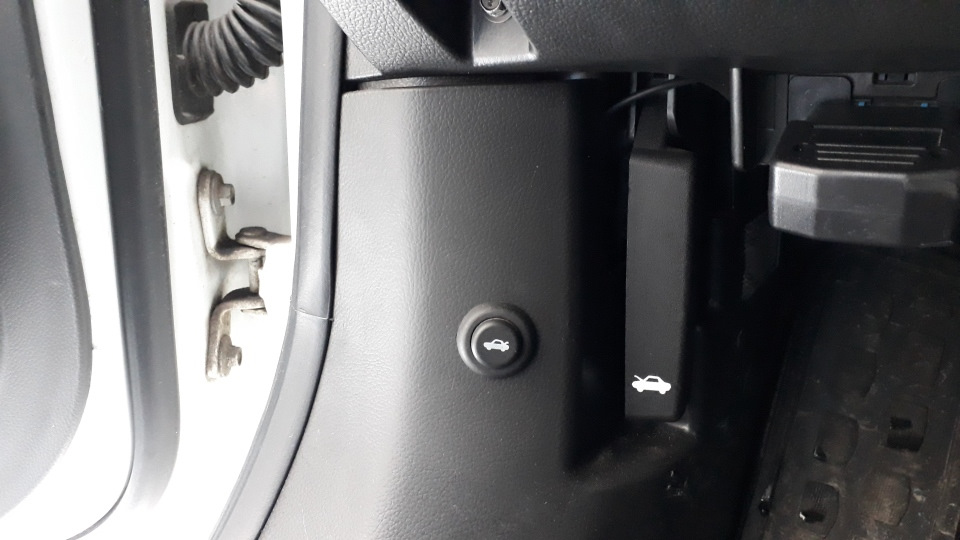

Року 4 тому встановив собі салонну кнопку відкриття багажника (утой час не викладав звіт про встановлення). Як кнопкувикористовував кнопку від ВАЗу (або Лади). Місце встановлення -верхня частина лівого Порог (недалеко від важеля відкриття капота)Рішення загалом як би непогане, але ось реалізація трохи некомільфо. Час необхідно нагинатися, щоб до неї дотягнутися.

стара кнопка

Підключення кнопки:
1) знімаємо з пасажирського боку кришку (з кишенькою) ) підцентральною панеллю,

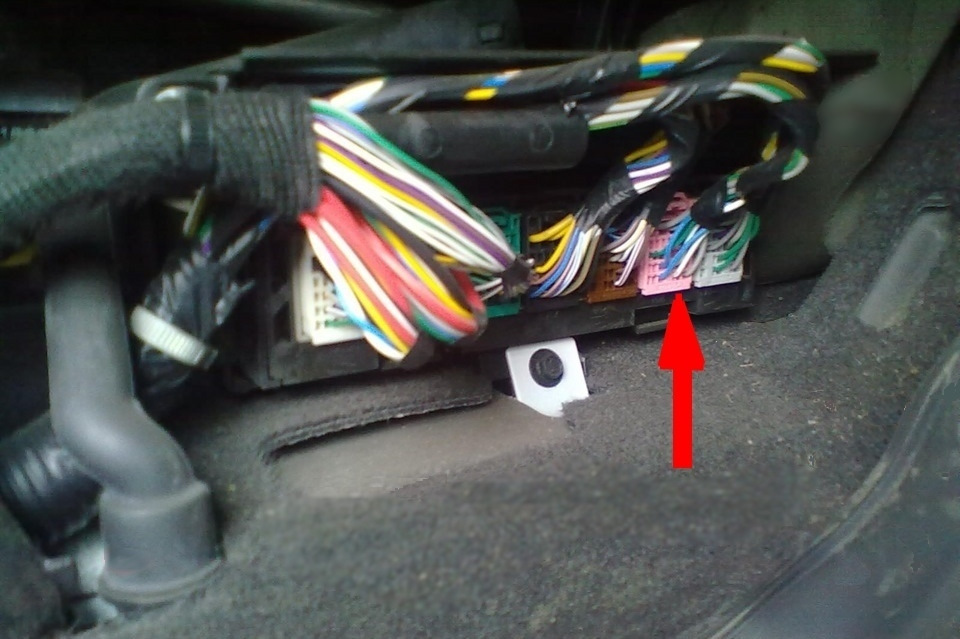

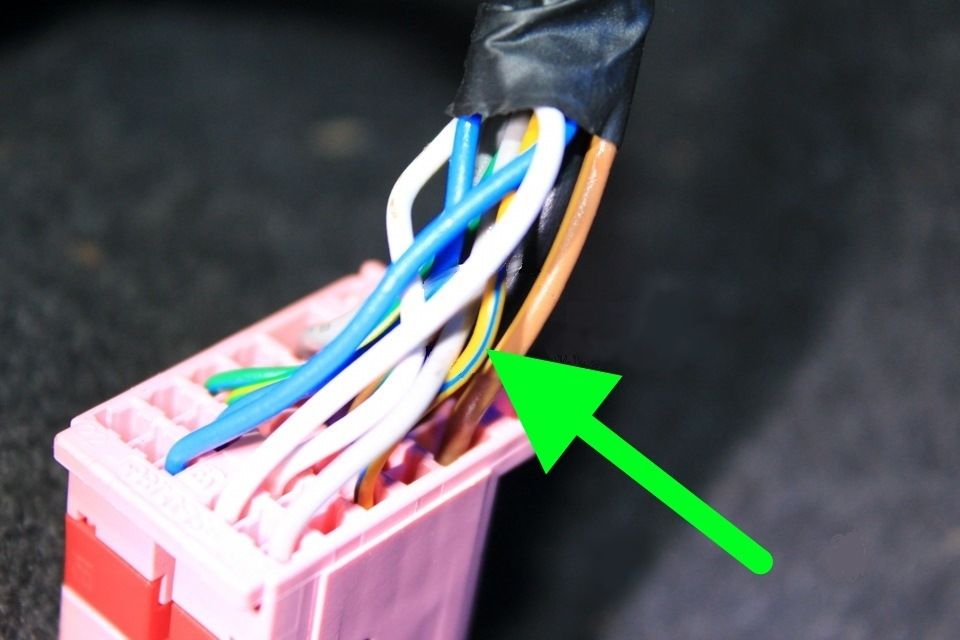

2) знаходимо блок комутації ВСМ, а в ньому рожеву фішку, в якій намнеобхідний жовтий провід із поздовжньою зеленою смугою.

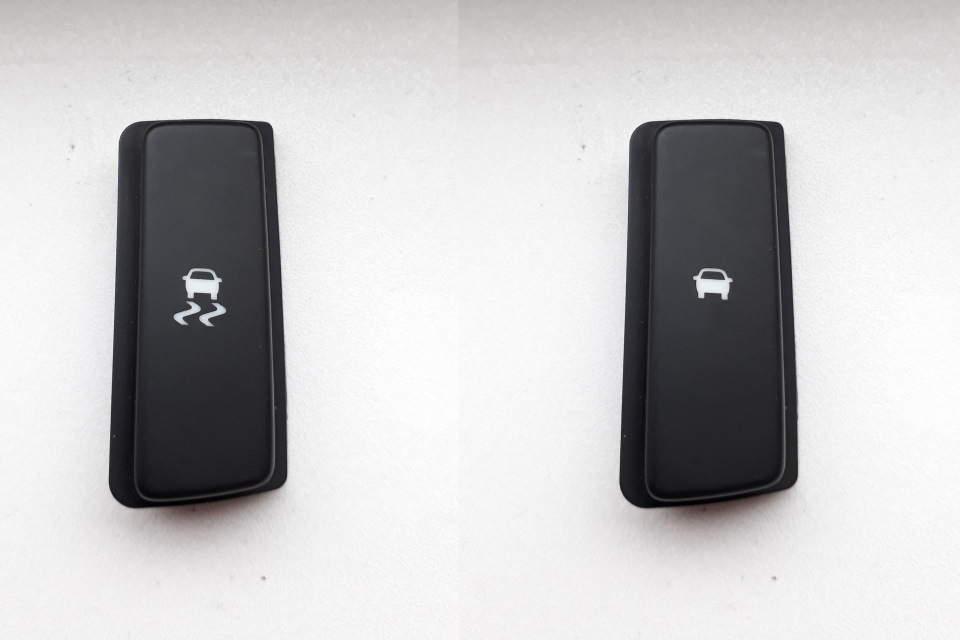

< 3) саму кнопку під'єднуємо одним кінцем до цьогожовто-зеленого дроту, а другим – до маси. Тепер переходимо донайцікавішого, а саме до нової кнопки, яка б відповідала моїмвимогам. Нещодавно у своєму журналі я викладав запис продекоративні накладки на центральну панель, так ось там я нарікав накнопку ESP на накладці навколо куліс перемикання передач, яка нібитам трохи не до місця, у зв'язку з відсутністю системи ESP вкомплектації мого автомобіля. І тут мене осяяла думка, а чому б незадіяти цю кнопку з користю собі. У ній і підсвічування є, і вигляду неї штатний. Єдине, що піктограма на кнопці не відповідатиме їїфункціоналу. Але так як ця кнопка і так вже там, то нехай кращеприносить користь. Тим більше що, замалювавши чорним кольором двіхвилясті лінії на піктограмі, отримуємо зображення «машинки», якеумовно приймемо за позначення «відкриття багажника». Самої кнопки.Спочатку розбираємо кнопку і дивимося на плату:

Запчасти на фото:96828426, 96836936

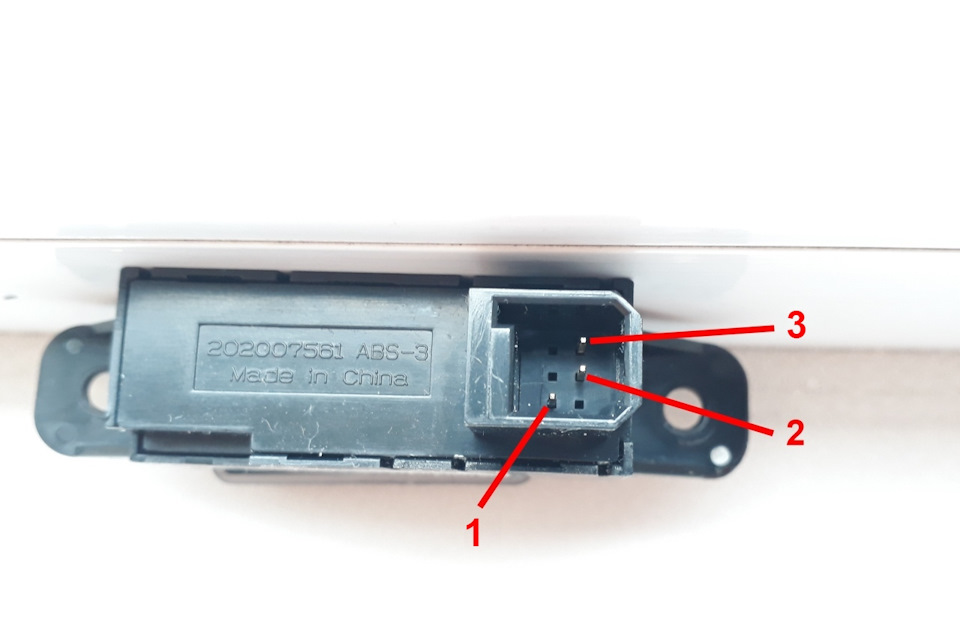

На роз'ємі кнопки присутні три голчасті контакти, один окремо(1 ) і два в парі (2, 3).

Цей окремий контакт (1< /b> ) є одним кінцем кнопки, найближчий з пари – другим кінцем (2), тобто при натисканні накнопку ці два контакти замикаються. Вони й послужать нам длявідкриття багажника. Третій контакт (3) служить живленнямдля підсвічування кнопки. Відповідно контакт (1) приєднуємодо «маси» автомобіля, контакт (2) – до жовтого дроту іззеленою смужкою в рожевій фішці в блоці комутації ВСМ, а контакт(3) – до жовтого дроту (контакт №8) у блакитній фішці ублоці комутації ВСМ.Цей жовтий провід у блакитній фішці відповідаєза харчування для підсвічування всіх кнопок салону з регулюваннямяскравості. У результаті маємо підсвічування кнопки при включеннісвітла, зручність доступу до неї та штатний вигляд .
