Заміна двигуна приводу заслінки приводу пічки відтавача лобового скла - Defroster. V107

Заміна двигуна приводу заслінки приводу печі відтавача лобовогоскла — Defroster. Обдування лобового не зник((
Чути як починають рухатися заслінки при включенні обдування, якпосилюється потік повітря при збільшенні обертів, але з сопелуздовж скла нічого не виходить.
Діагностика "васей " показала несправність :
329988- Викон. Тиску
В10АЕ 31 (008) — сигнал відсутній
далі
— Обмеження викликані блоком управління двигуна
Р 1719 00 ( 008)
Вимірювані величини:
Заслінка розморожувача- фактична величина 23
Заслінка розморожувача- фактична величина 0, 0%
Заслінка розморожувача - номінальна величина 235
Заслінка відтавача- межа регулювання відкриття 230
Заслінка відтавача- межа регулювання закриття 23
Б8 дуже мало інформації, в основному все про б7, але вонирозміщення даного приводу V107. На б7 знаходиться ліворуч відцентральної консолі зі сторони водія, а в моїй справа, що спрощуєдоступ.
дуже допоміг даний матеріал:vwts. conditioner-eng.pdf

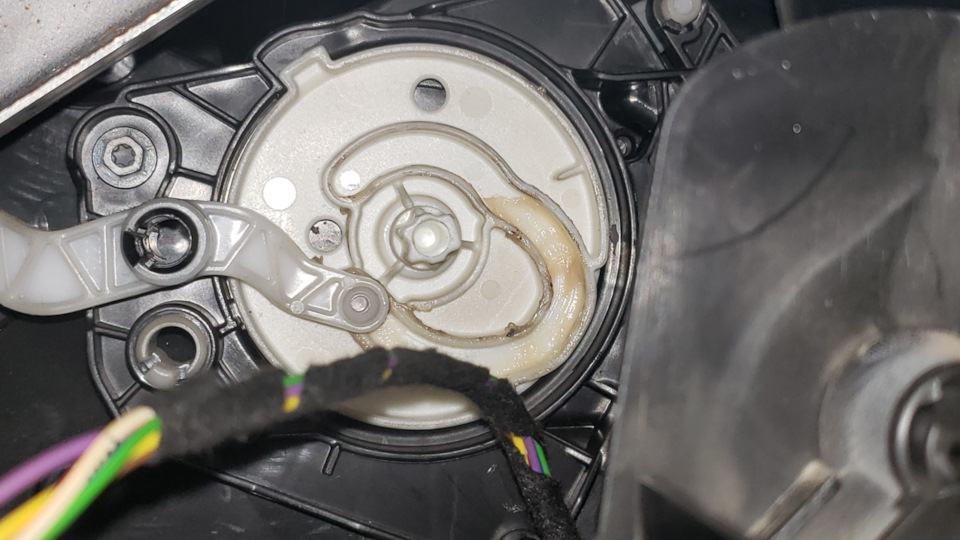

Сполучна частина заслінки з приводом

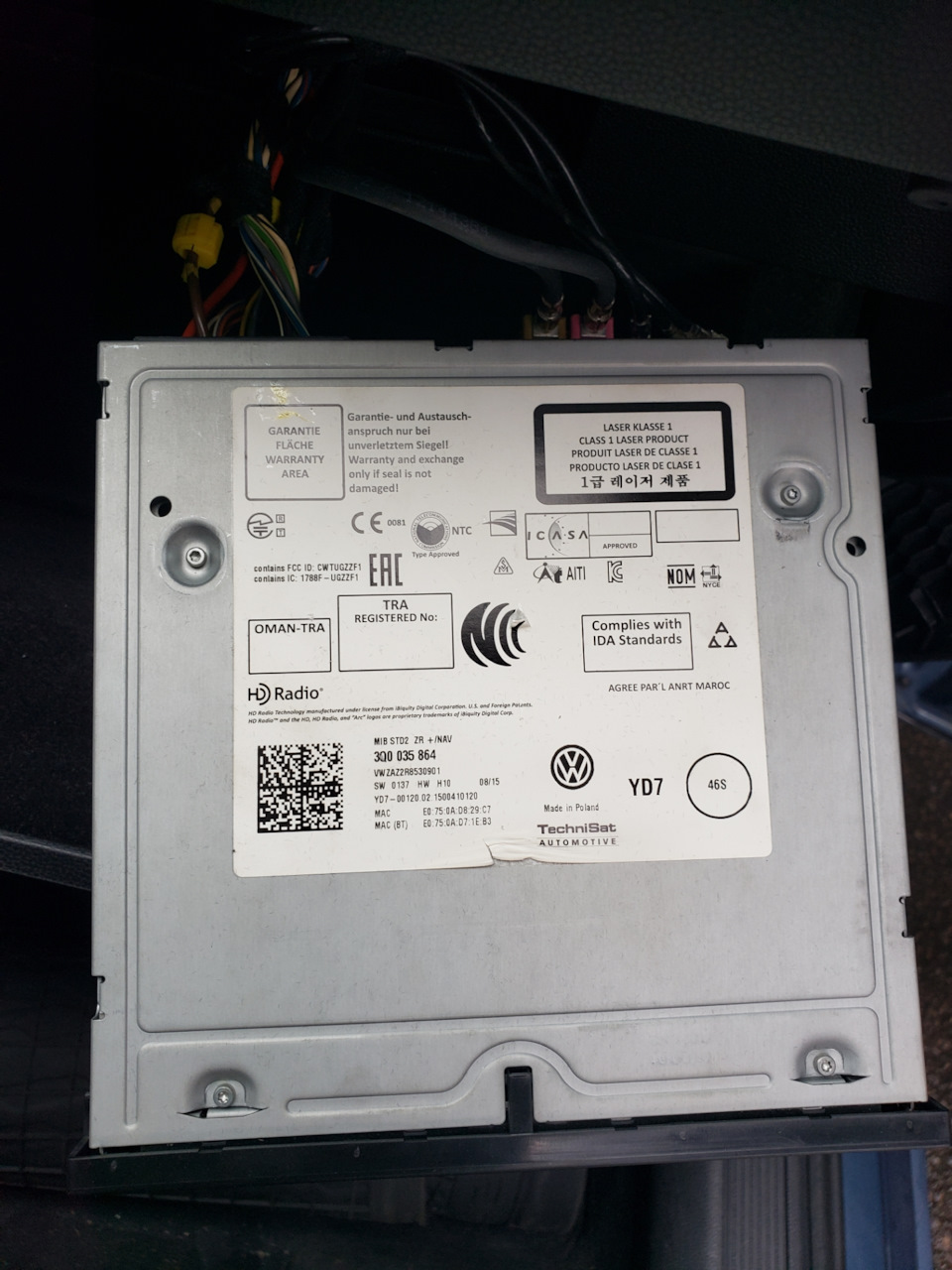

Магнітола

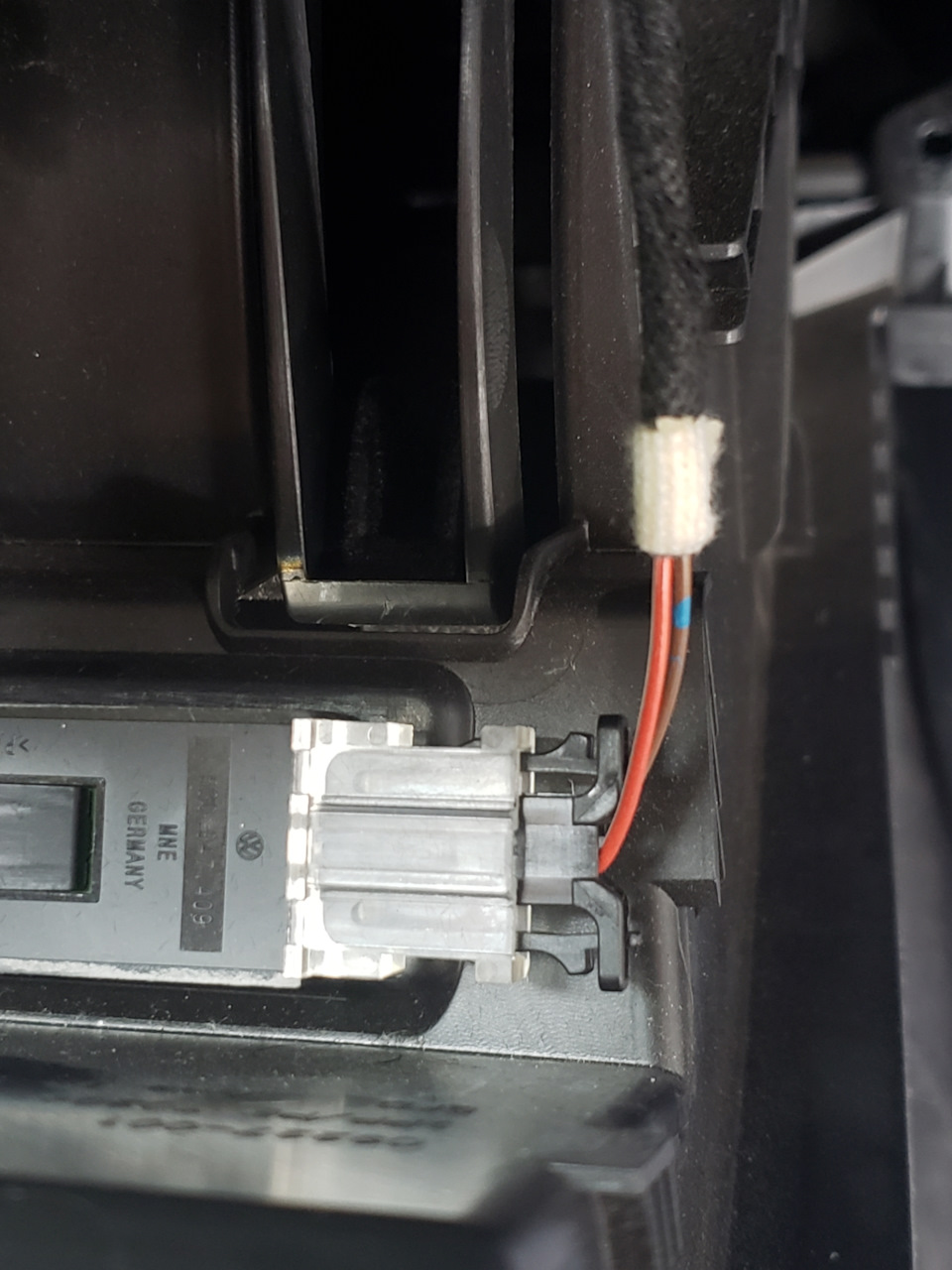

Провід плафона підсвічування бардачка
приводу

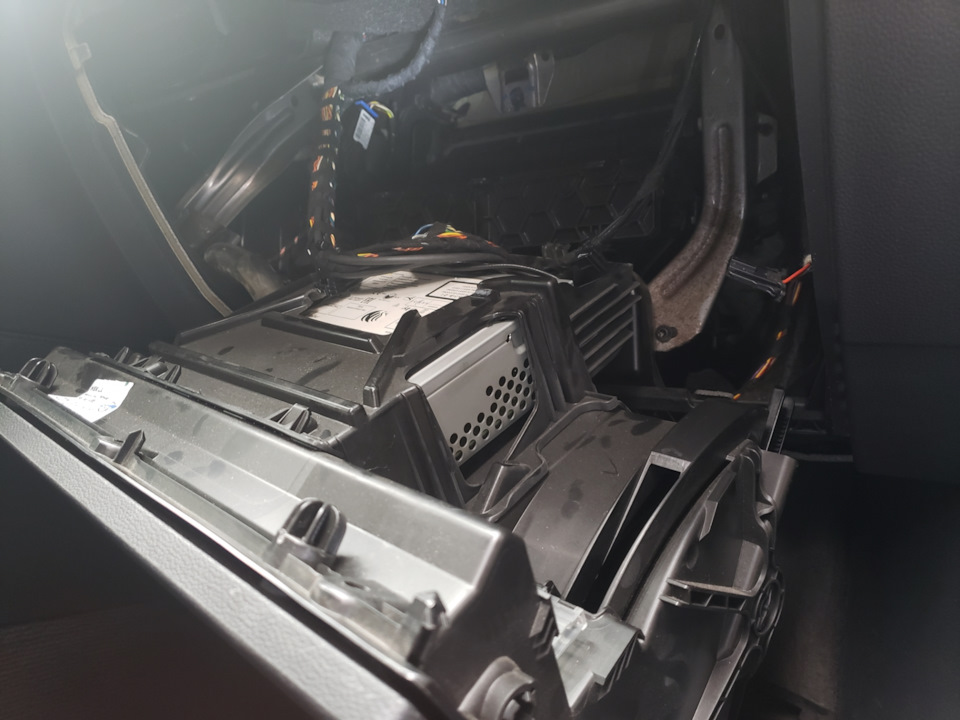

Відкинутий бардачок з магнітолою, вдалині видно привід заслінки
Привід розморожувача або Дефростера (Defroster)
Побачити його легко. Потрібно відкрити ящик рукавичок (бардачок)вийняти зі свого місця магнітолу, вставивши в монтажні отвори знизузліва і праворуч (дуже підходить каркас від гумок старих двірників)і віджати в сторони. Магнітола легко виходить.
Подивившись вліво вгору на 11 годин видно мотор заслінки.
У моєму випадку, якщо його штовхнути довгою палицею, то можна булотимчасово повернути в робочий стан (до покупки нового ).
Експерементувати з покупкою б/в не став (знайшов у себе в місті за14 $)
З Аліекспрес теж (повно моторів та комплектуючих до них) купив заномером
>
5Q0907511A приводу Denso Valeo
Місце кріплення далекого гвинта бардачка, що в глибині замагнітолою.
новий за 38 $
У мене стоїть все від Denso замінив Valeo. Різниці немає.
На установку витратив близько однієї години.
1.Відкидаємо кришку як при заміні фільта салону.
2. Знімаємо ящик рукавички, відкручуємо по верхніх і нижніх краяхгвинти, далі знімаємо магнітолу (писав вище)
За нею в глибині ще один гвинт, прямо по центру.
Можна витягувати./>
Магнітолу не від'єднував, так і висіла.
3. Справа акуратно! Не обірвіть провід підсвічування бардачка, від'єднайте фішку.
4. У верхньому дальньому лівому кутку, маємо доступ до мотора, якийкріпиться на двох гвинтах, третім дальнім верхнім отвором вінпросто насаджений на пластикову напрямну.

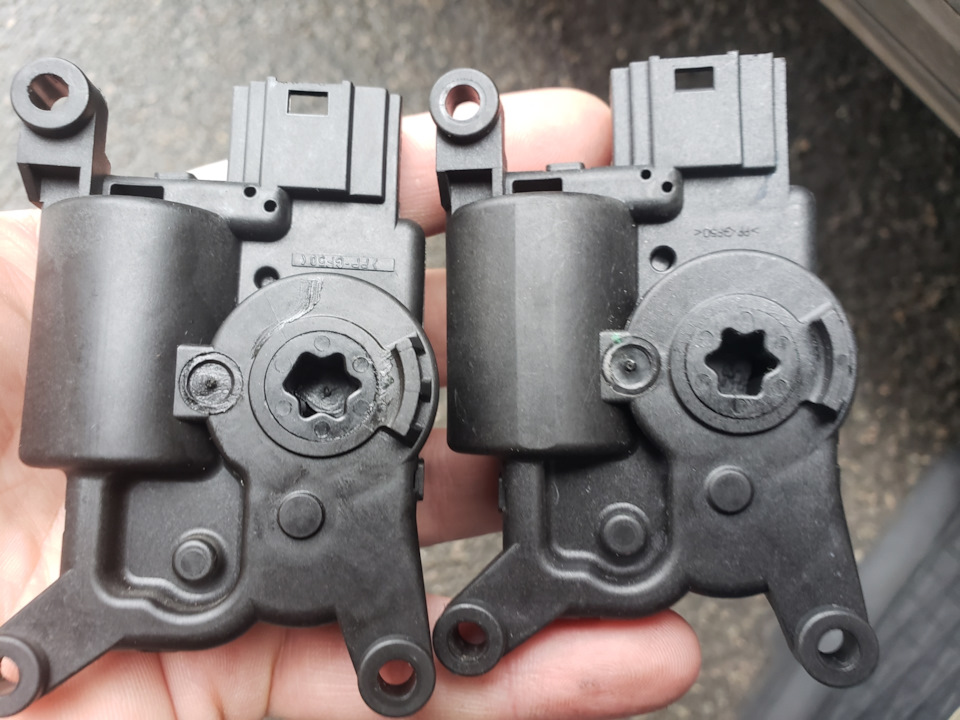

Зверніть увагу на частину приводу, її потрібно поєднати з валоммотора, який має форму зірки та прямокутний шліц.
Все зібрав у зворотному порядку.
Все працює чудовим чином.
