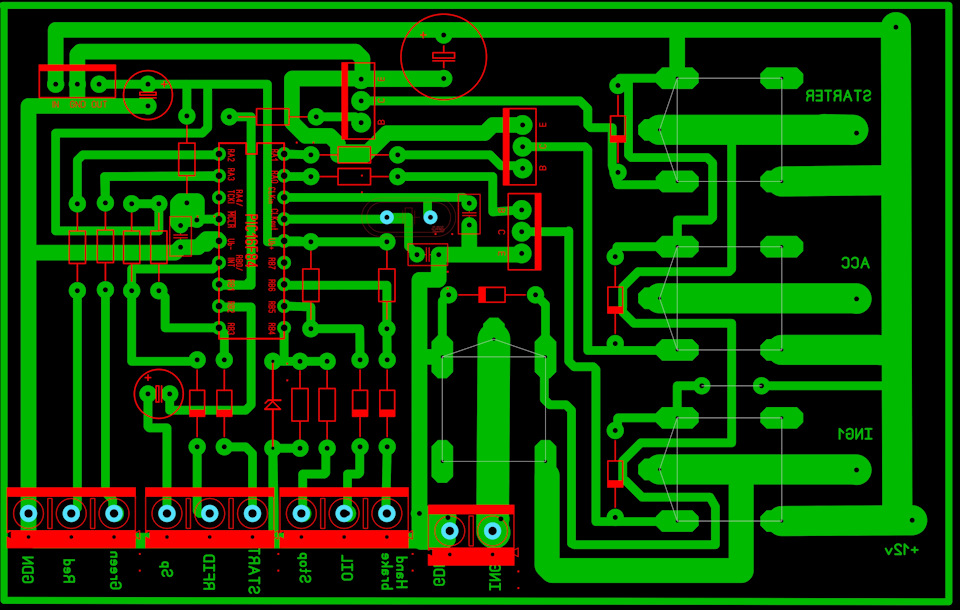

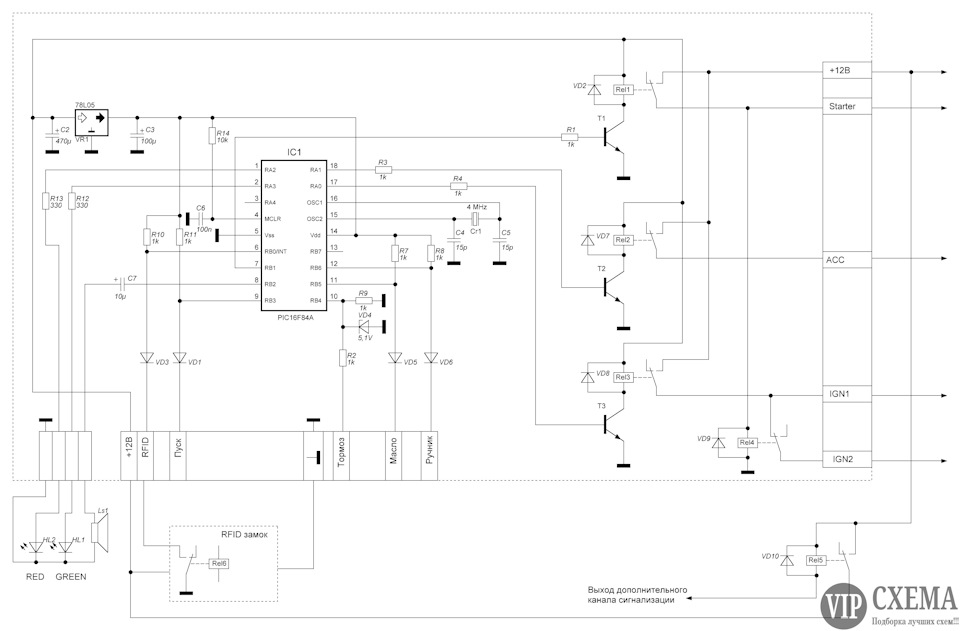

Вітаю всіх . Ось, і виготовив і встановив я собі систему старт/стопна Pic мікроконтролері. Дуже давно хотів. Думав відразу прикупитиготову версію на алішці, але хотілося створити самому.Шукав вінтернеті.Схем дуже багато від купи реле до ардуїно.Знайшов схемуна Піці.Мені влаштувала і я почав збирати компоненти.В якостіголовного каменю Pic 16f84a.Поки знайшов, замовив прийшов.Покиплату зробив.Загалом зайняло порядно часу.Схему взяв з нету.Авторувеличезний респект і за схему і за прошиву.Друк намалював під своїрелюхи. Під 4ре реле

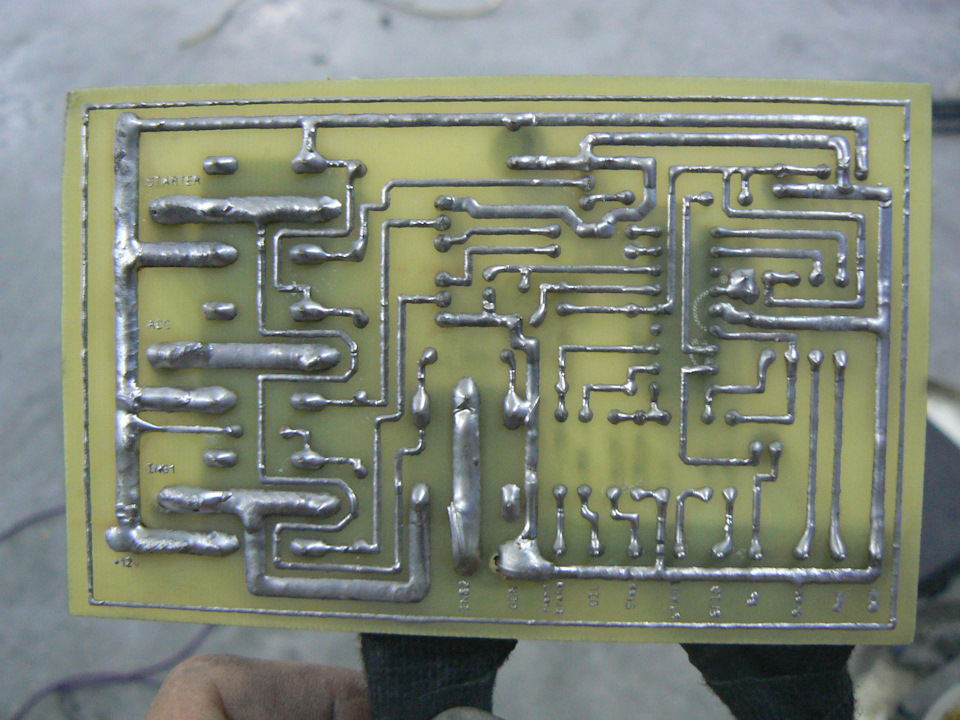

Травка, свердління та розпаювання — готова плата

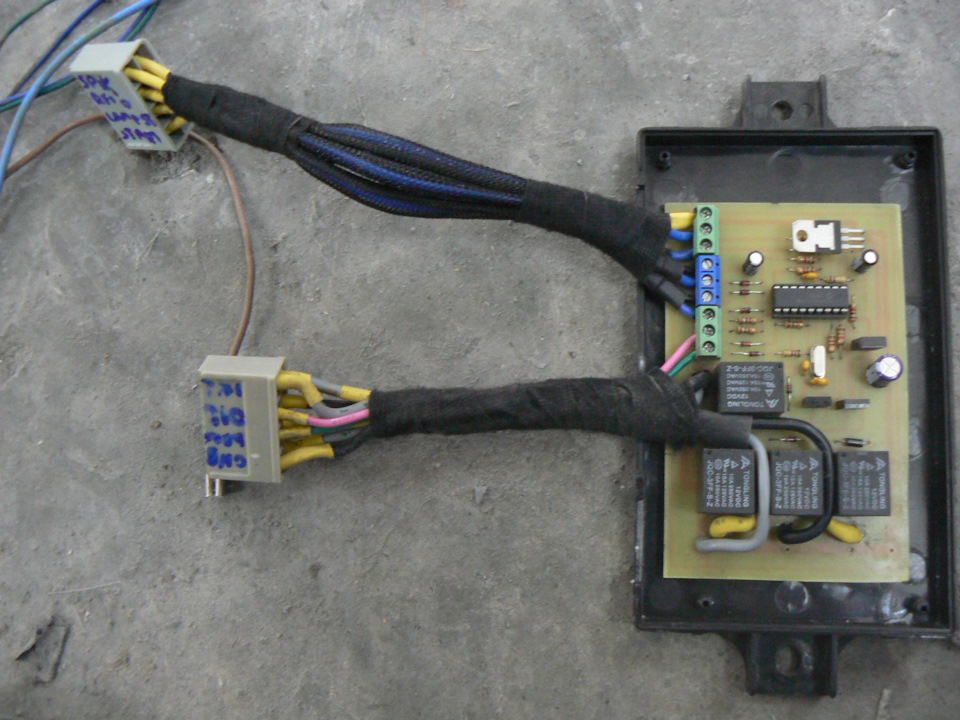

Розпаяв дроти та обтиснув клеми
>

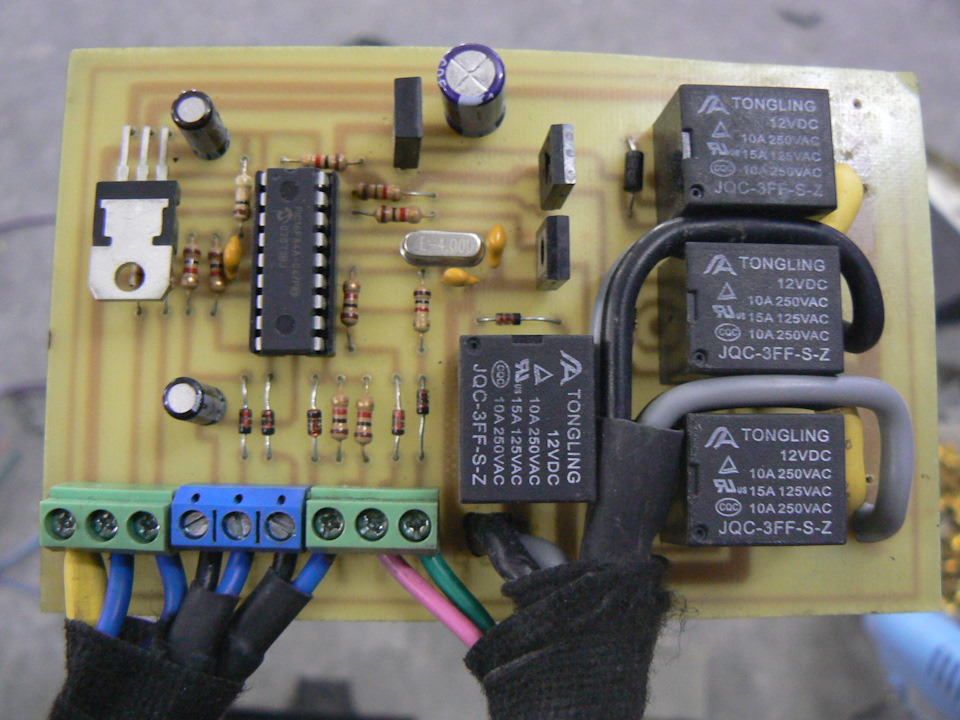

Все досить просто:камінь з прошивою, резюки та стаби по питалову навходи (ручник, гальмо, датчик тиску масла), 4ре релюхи, кварц зобв'язкою для МК. Прошивка дуже добре описані в неті, вигадуватинічого не довелося. Автору риспект.Оригінальна стаття автора Далібуде…
Коментарі2
А замок керма оре чи його не буде?
Не буде. Замість нього кнопка
