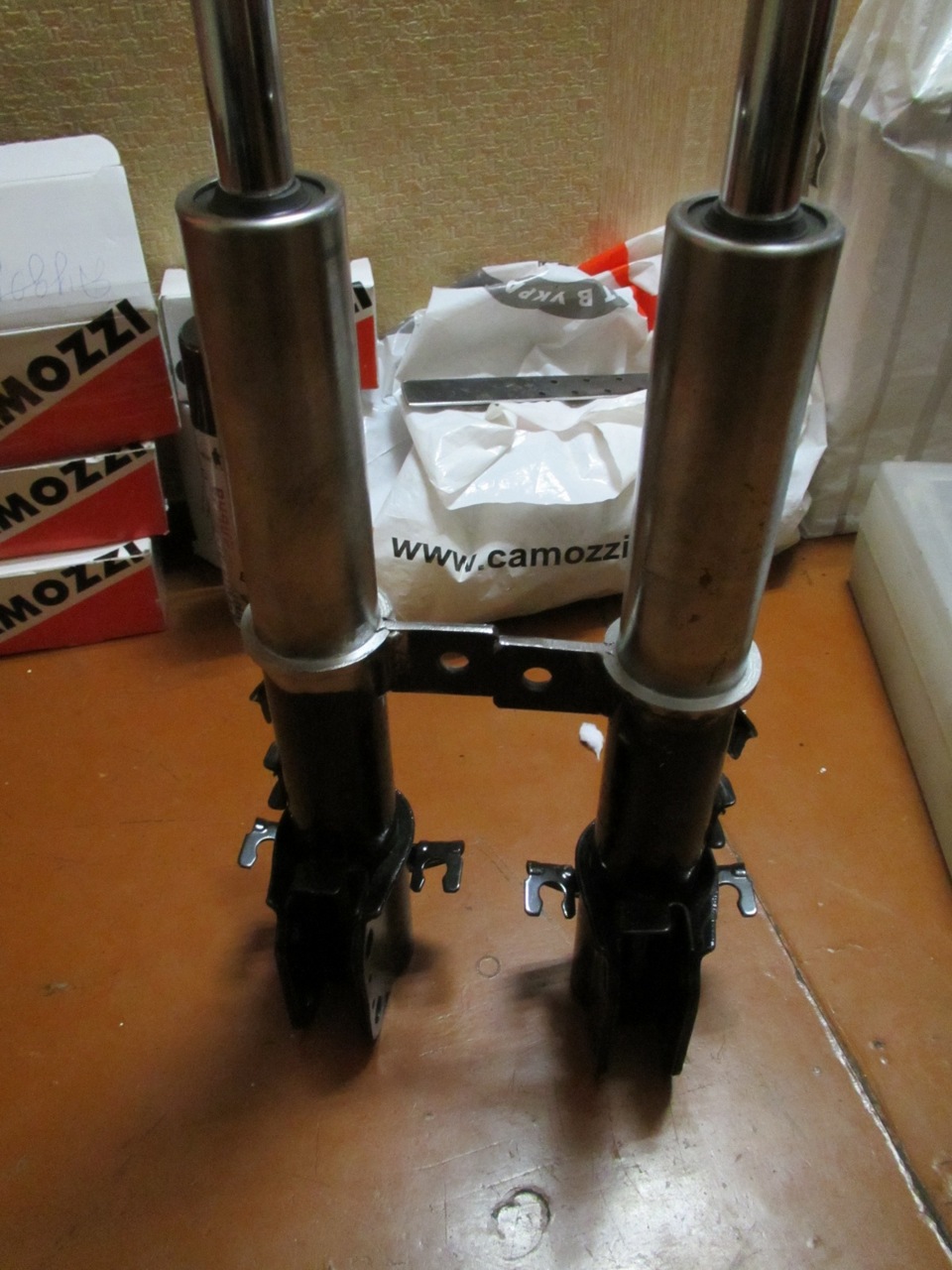

Для передніх пневмостійок були взяті нові Каяби.
Отже:Відрізаний упор пружини, проточений шток під подушку.
Після довгих випробувань було обрано найнижче посадкове місцеподушки, далі нікуди, кріплення тяги стабілізатора вже недасть.

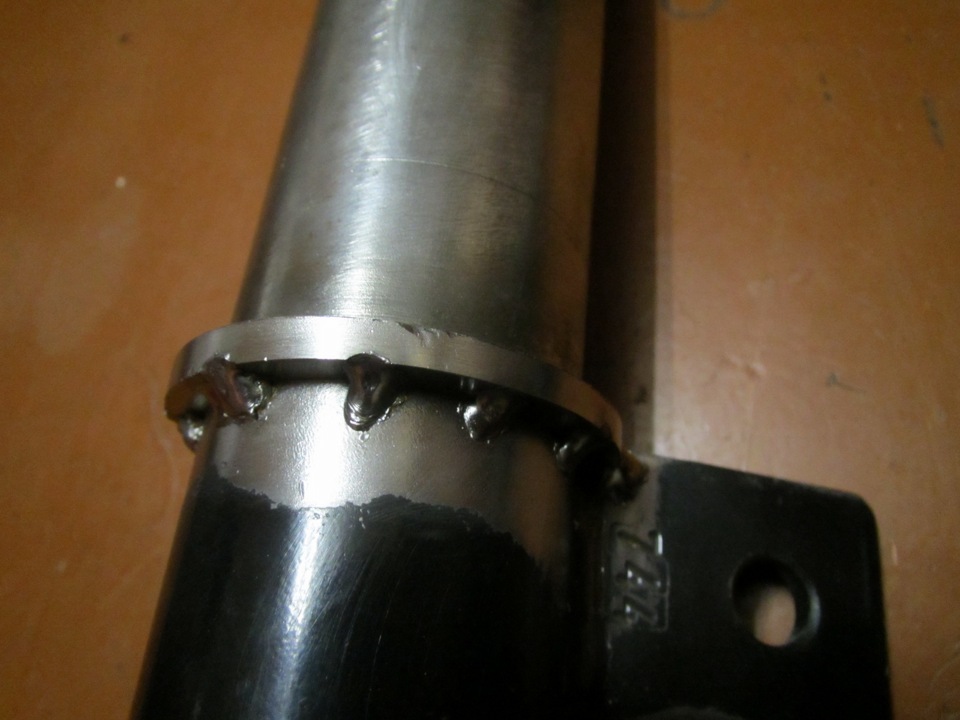

Приварені опорні кільця і обов'язково після, проточені натокарному верстаті, зварювання ідеальним не буває.

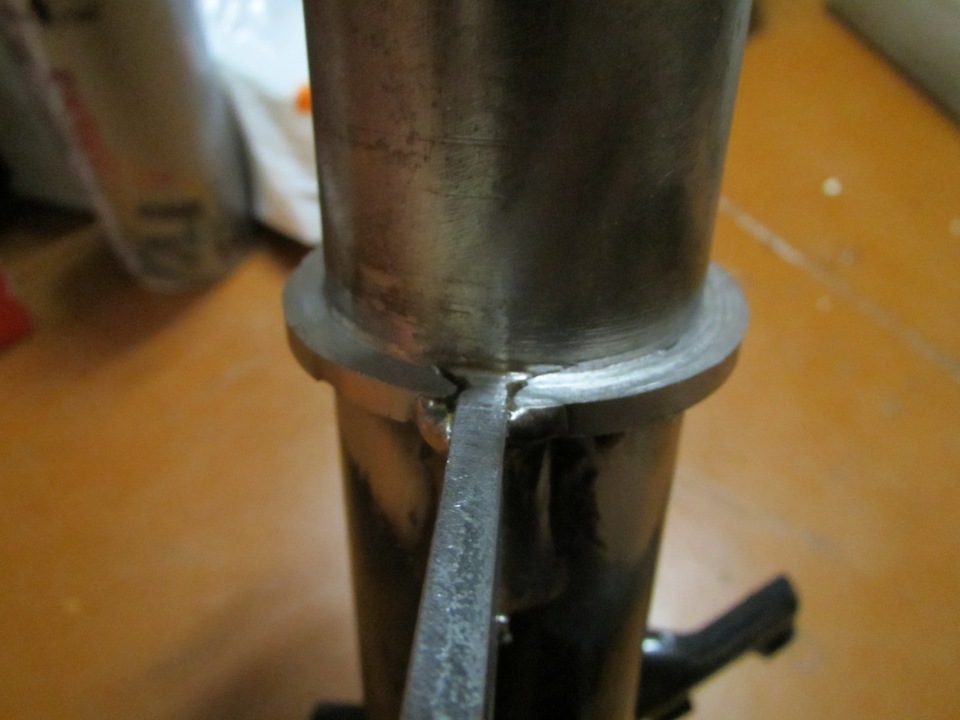

Для захисту рукава від бруду, що летить з колеса, я вирішив зробитизахисний кожух

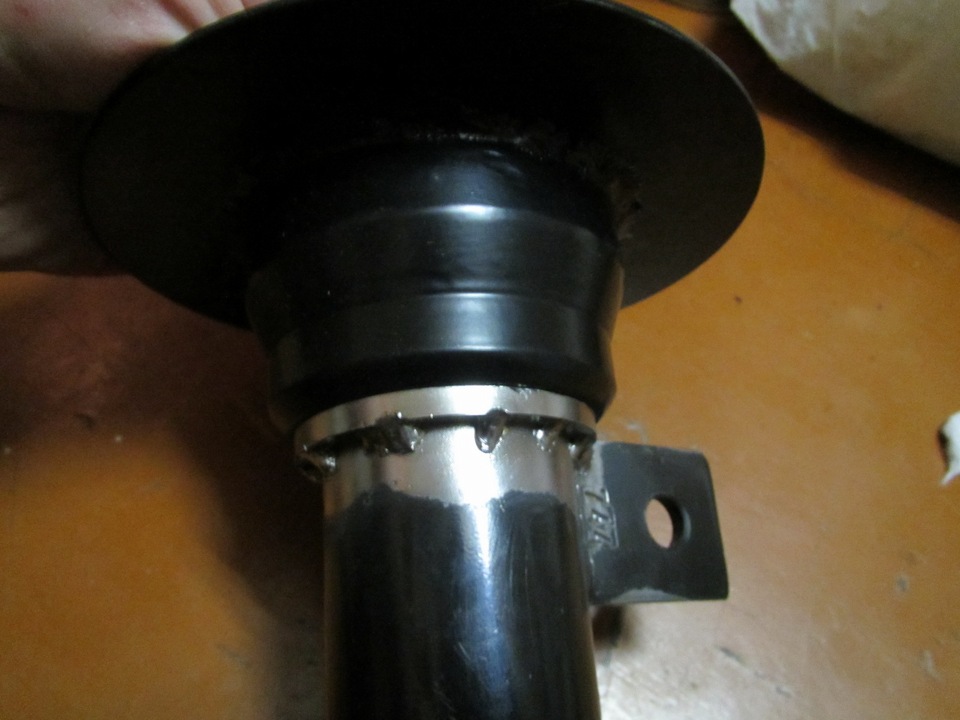

Після зачищено і красиво заліплено холодним зварюванням, це і красунадає і герметичність. Після довгих роздумів вирішено було залишитинижній упор відбійника, зменшивши його діаметр до 44мм посадив йоготеж на холодне зварювання
Верхня опора відбійника - шайба 12мм-50мм куплена в магазині за 3грн/2шт і перероблена під 13мм-44мм
Відбійник SS20, в результаті вкорочений до 30мм
Гайку довелося теж робити особливу. Кріплення
У нижній частині подушки по внутрішньому діаметру була зробленафаска, для формування в ній при складанні міцної прокладки згерметика.
Самі подушки:<

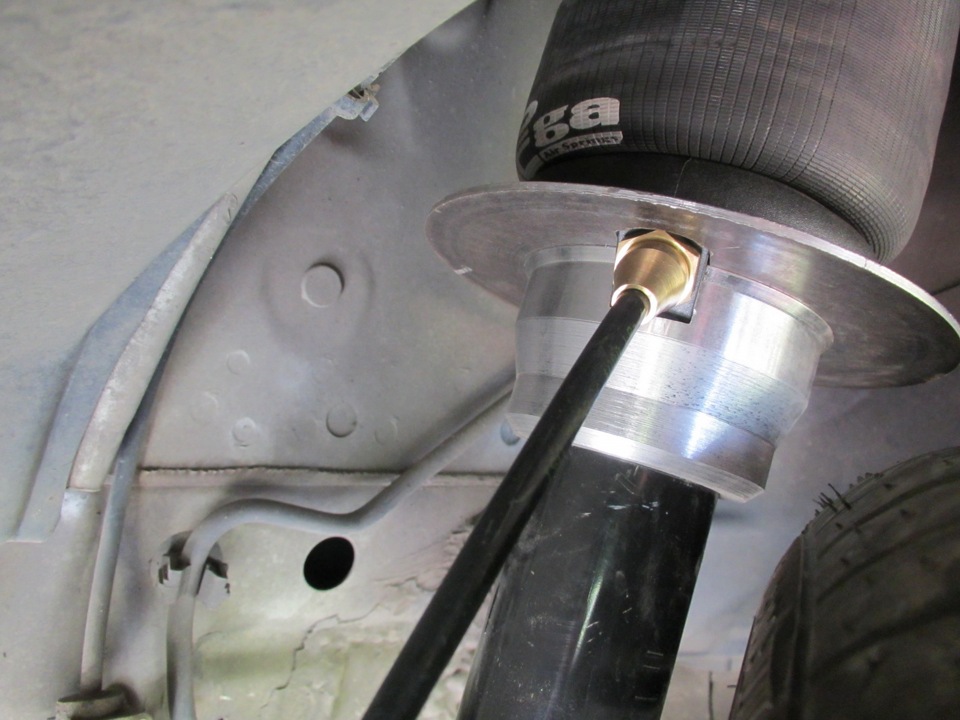

Загалом процес складання зайняв години три, ось підсумок.
Коментарі20
а подушка рівно встає? а то зіштовхнувся що у мене при тиск подушка криво встає (
Все рівно, якщо перекіс, то це десь косяк
А на старі стійки було варіант все це встановити?
Звичайно, на будь-які можна, потрібно просто доопрацювати самі стійки
Слухай а чому опори саме з ваза?)
Можна взяти будь-які опори, які поєднують у собі і поворотний. А ще до всього, потрібно вибрати такі, точку опори які мають якомога вище. Наприклад опора від 2110 і 2108 схожі, але від 2110 точку опори має нижче, а це означає, що машина в мінімальном...
45мм/45мм, але проточувати все одно по всій довжині стійки треба
а скільки сточив з корпусу стійки? теоретично має вистачити 0.2мм.
Так, чисто під новий шар фарби
Скільки внутрішній діаметр у подушок? І у твоїх стійок скільки був зовнішній діаметр?
Тут діаметр стійки завжди однаковий, так що навіть якщо і піднятися то все одно стане подом на місце, я вже пробував ... єдине що я щоб натягнути подушку намазував силіконовим мастилом стійку, їздить по ній без проблем і ніде не спускає. Треба було н...
Вважатимемо, що я перестрахувався )
як геретизувалося зверху? може порівнювати по штоку
сендвіч, я скрізь так перестрахувався, що цькувати для стійки - це просто нереальне завдання. Я викину схемку в БЖ
Навіщо фаска внизу подушки і тим більше там герметик? Два кільця, які там є, цілком достатньо.
Ці знання засновані на практиці побудови пневми на стокових стійках? ))подушка опускалася нижче чашки пружини, відповідно чашка спилювалася, а стійка оброблялася на токарному верстаті. Геометрія труби порушена, як би ідеально не вдалося б обробити вс...
Сам зробив із стандатних стійок. Одягнув подушку, природно знімав склянку і привіряв кільце, стійку довелося проточувати повністю на всю довжину інакше подушка не лізла. Приварив кільце і все проточив, природно торцанув і кільце. а потім полірнули, п...
Дуже грамотної! Все робив приблизно також. Але я однозначно хотів приклеїти подушку до стійки. Тому що, якщо подушка спущена до нуля, а потім підняти домкратом машину, то стійка вилізе з подушки, а я хотів виключити зайвий привід дати витік повітря …
