Давно не писав у БЖ. Робота йде, але все як то по трохи, нічогозакінченого так і не було. Ось нарешті закінчив установкушвидкознімного ресивера.
> За рес величезне спасибі Сергію.
Звичайно перед тим як поставити рес, довелося трохи переробити блокклапанів.

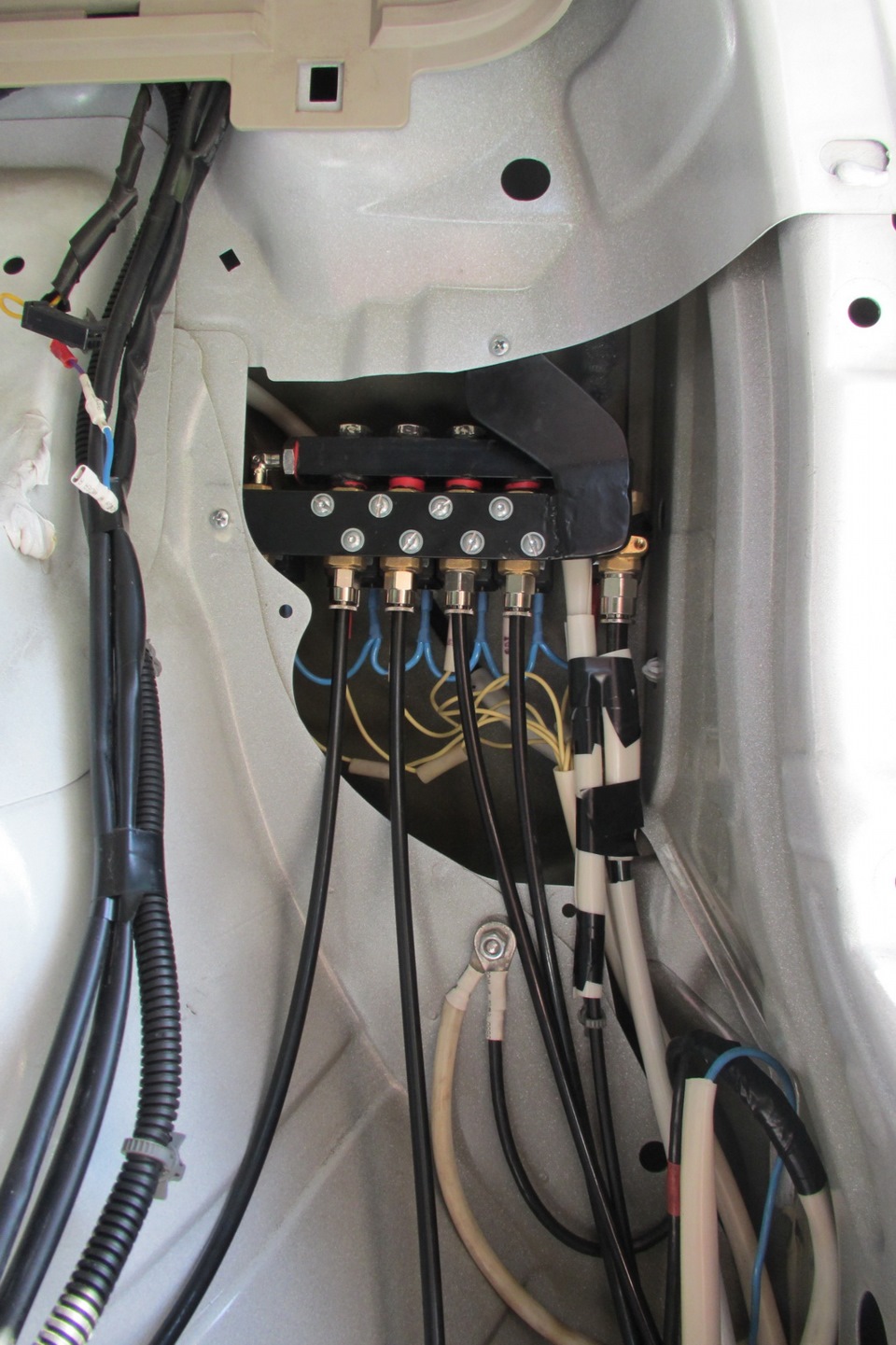

Ось старий вигляд

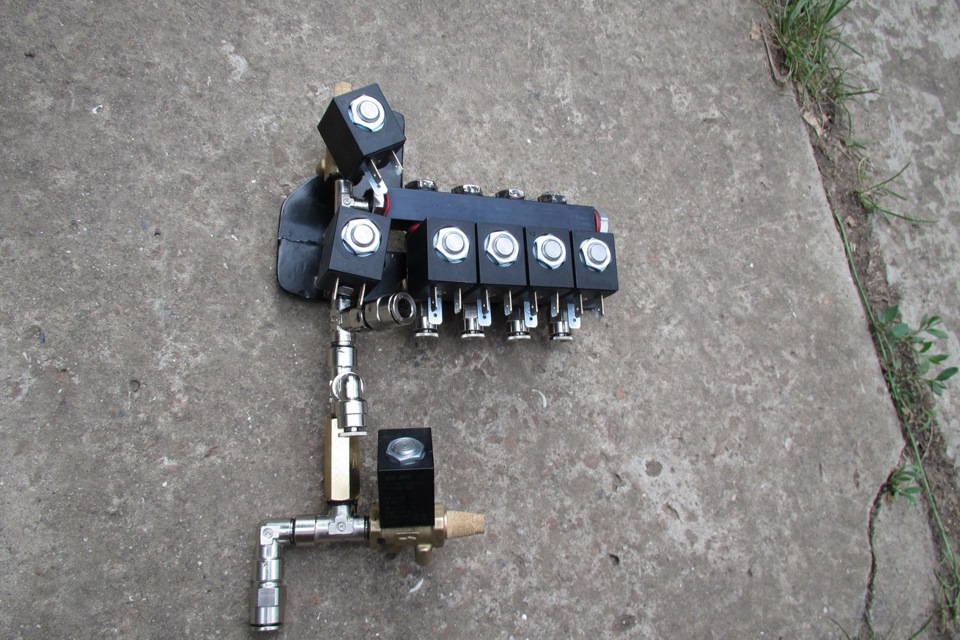

А ось новий, додався зворотний клапан з клапаном скиданнязалишкового тиску в компресорі.

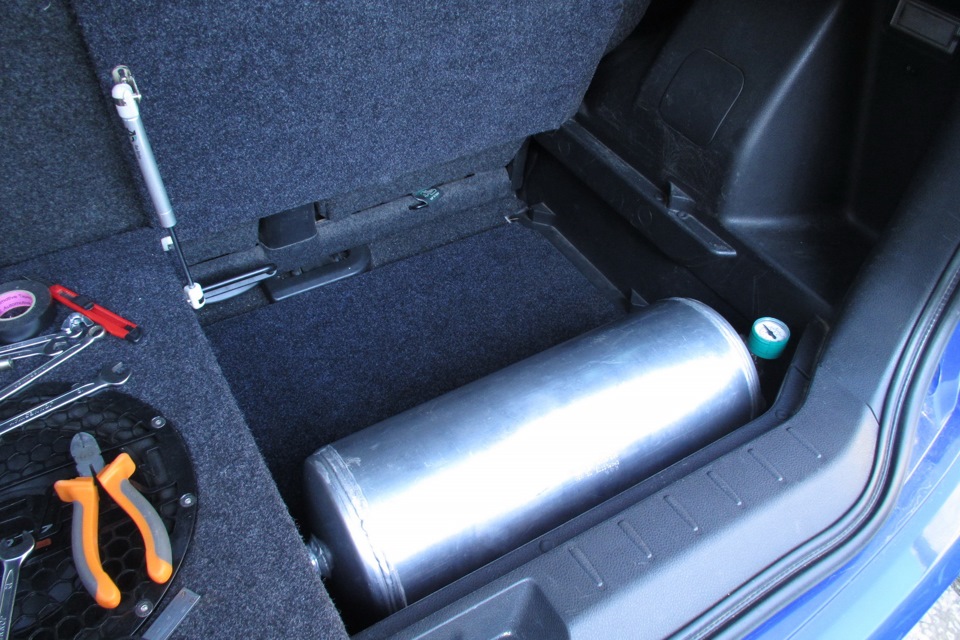

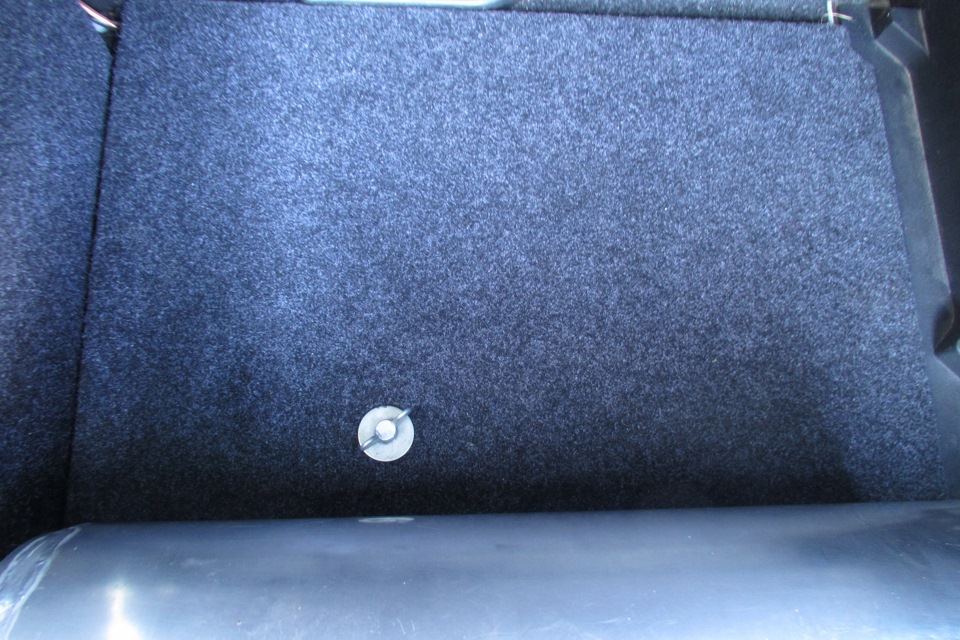

Для безпеки було зроблено кріплення полиці з ресом до кузова:Ось івласне швидке знімання ресивера, система без будь-яких доробокпрацює від компресора.

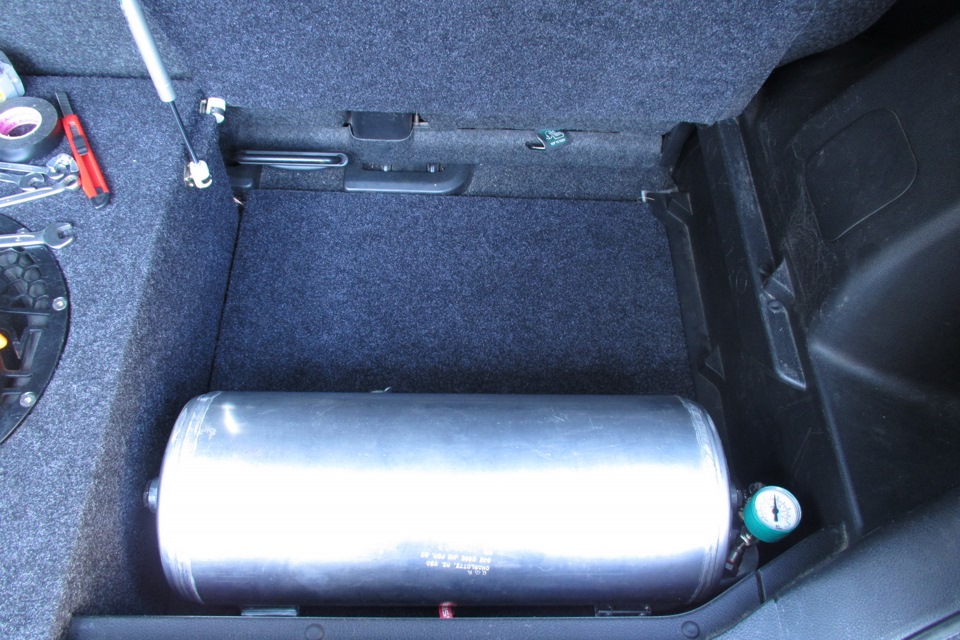

На ресивері розташував манометр (для особистого заспокоєння), датчик тиску Газель та клапан ресу, по максимуму перестрахувавсявід травлення магістралей та швидкороз'ємних фітингів.
У наступному записі обов'язково напишу про датчики висоти таконтролера які вже чекають своєї черги на встановлення…
Коментарі20
Респект Женя ... У мене все примітивней і немає запаски ((( але зад нижче твого ... з розташуванням блоку клапанів крише красава я навіть не думав про це))
Спасибі! Все ще буде ... Впадемо нижче, наступного літа.
воу воу воу, синій бампер?)
Поки що, синій ...
можна детальніше про клапан і датчик тиску від газелі. як налаштувати, підключити, де взяти, ну взагалі всього більше)) дуже цікаво і потрібно)
У слід запису
окай. буду чекати обновки)
красень - потихеньку помаленьку пневма рухається собі, і ось скоро Женя Гроссман явить нам творіння своє =)))) пи.сы. аж віршами заговорив =)))
))
)
Клапан нормально-відкритий для скидання з ресу який і де брав? Не можу знайти відносно недорогий…
Неа, НЗ, працює через два реле та один конденсатор на 4000мф
Ааааа млинець, ні, я котушку весь час під напругою тримати не хочу)
А я і не тримаю, для цього і два реле з кондером. Клапан відкривається на 1-2 сек після вимкнення компресора
Хмммм, що то я до цього не допер. Але ж це варіант! А який ти клапан використав?
та ті ж, що і на контури, італійські, 2мм перетин
яку роль датчик тиску масла від газелі виконує?
Датчик тиску ресивера, за його показаннями контролер включає і вимикає компресор, програмуються будь-які показання порогів вкл/викл
ясно, чекатиму тоді тему про контролер)
Симпатично все виглядає. Датчик тиску теж під контролер?
