Як підключити затримку паузи двірників?

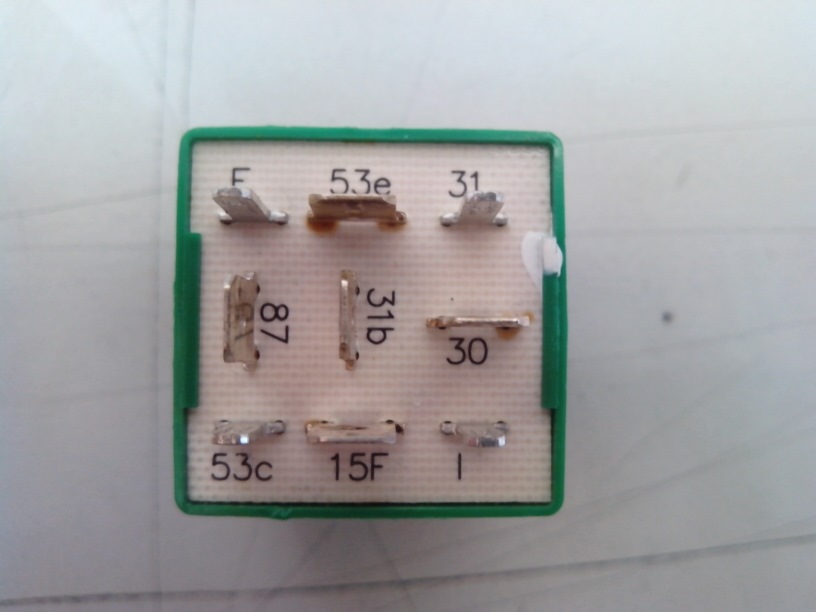

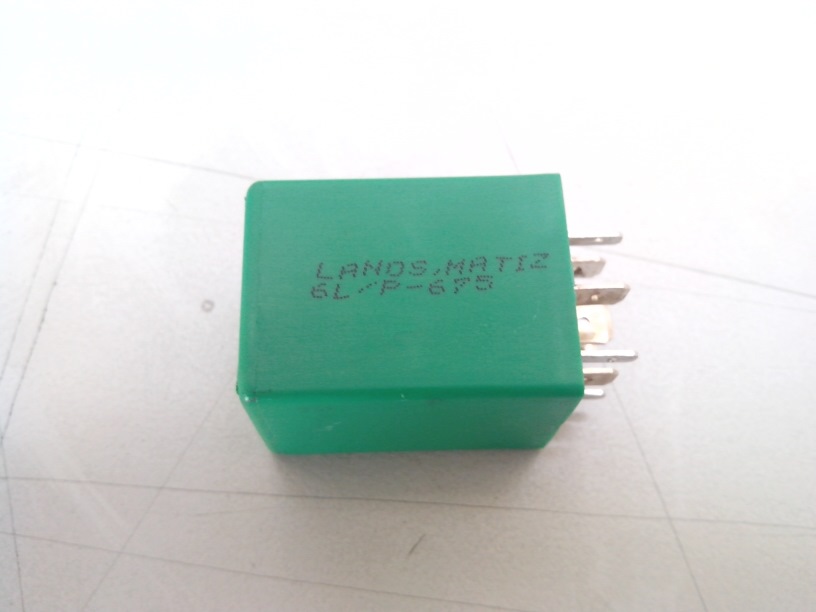

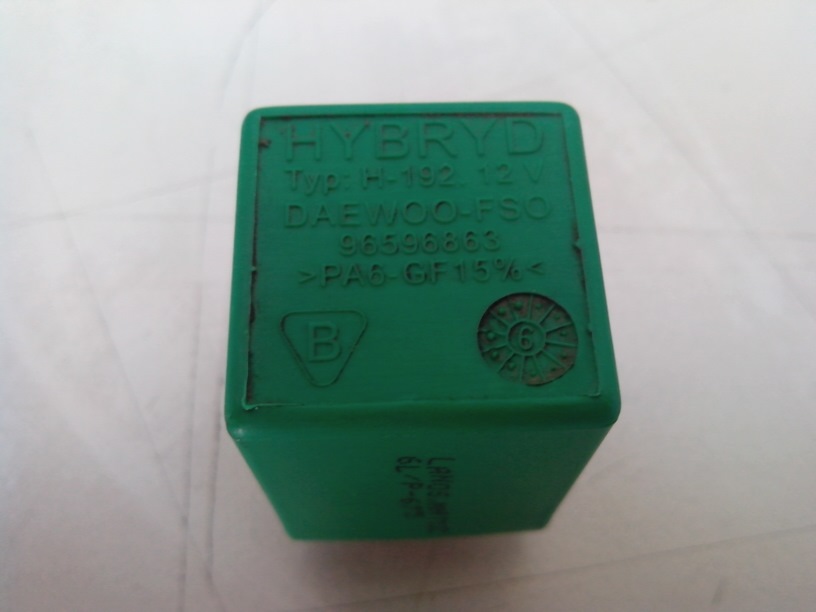

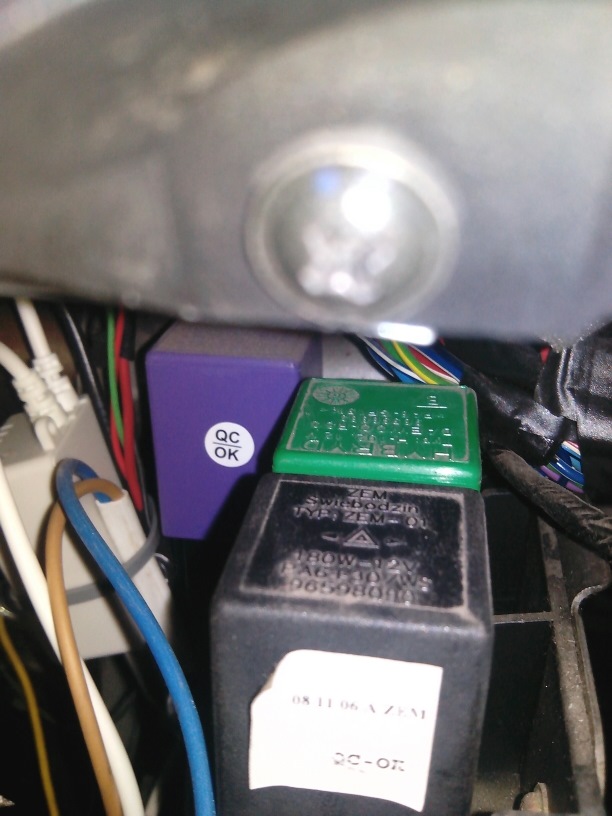

Купив підрульовий перемикач з кільцем регулювання паузи двірників, знайшов тему про те як підключити, але там зовсім інші релюхи.Допоможіть інформацією як у моєму випадку підключити. У мене як биі є затримка вона реалізована в самій релюсі, але мені вона неподобається. На фото сама релюха і де вона стоїть.
Коментарі20
теж хочу собі підрулевик з кільцем. і теж стоїть це гібридне реле. Як розберешся з підключенням одяглися будь ласка інформацією
Вже розібрався, докупив реле, 96312300, як підключу, в БП спробую викласти все детально.
жду докладного опису та схему, удачі в підключенні
Я собі коли підключав спалив два реле, це зелене і 544. Так що будь уважний із підключенням - головне не поспішати.
Чому спалив, які дроти переплутав?
Так по дурості. Спочатку просто вийняв зелене реле і вставив 544. Включив запалювання все згасло. Потім поліз в інтернет почав розбиратися. перекинув із зеленого реле. згоріло.
Дякую врахую.))
Знайшов схему підключення, переплутав трохи потрібно паралелити не 15, а 31 контакт.
Мій підрульовий з регулюванням паузи був штантно запитаний через це реле (знімали з робочої машини), але коли ставив собі мучився і взяв своє звичайне реле, перепаяв резистори і підключив у розріз дроти. Загалом релюха така валяється без діла, якщо ц...
Дякую, подивлюся.
— для початку зелене гібридне реле залишається на своєму місці і на ньому буде запитано лише ланцюг ЗПТФ (висновки 15,30, Е, 87), а на підрульовики краще докупити реле для підключення двірників або *****300 або ****544- (мені воно зручніше по паузах)...
Велике спасибі, мені така відповідь і потрібна була. Тільки от повний номер реле, яких ти вказав, можеш дати, а то я думав що потрібно таке 94788146.
це 96250544- це у мене є, нове, або це 96312300 (вони однакові тільки паузи трохи відрізняються, на любителя.
Так, а які клеми на кільце йдуть?
з зеленого гібридного (а також і 544) реле провід з к-та реле I йде на підрульовий перемикач, його біля підрульового потрібно розірвати і в цей розрив підключаєш 2 проводи, що йдуть з кільця (полярність ролі не грає- там просте змінне) опір).
Дякую ще раз, все відмінно пояснив.))
Як відрізняються паузи між 300 та 544, хочу визначиться яке брати.
у цій темі (lanos.com.ua/forum/topic/…h-pereklyuchatelej/page-6 )де описані паузи по секундах, якщо вистачить сил і терпіння, то знайдеш, а я вже не пам'ятаю, давно це було.
Ок, порюся, спс.
на рідному реле можна також міняти пауза
