І так як я писав у першій частині про приладку, що на стоковепідсвічування та ще й з милями їздити я не маю наміру, тому замовившкалу у TransAutoDials, яку він розробив так як яхотів, дякую йому за терпіння.

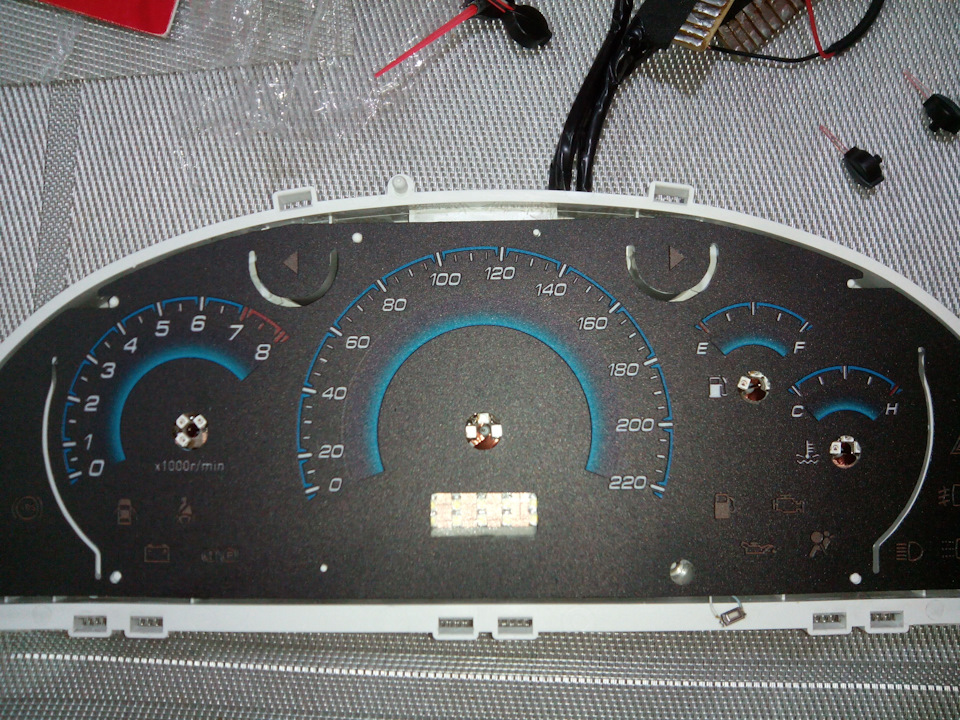

Шкала. Все приїхало майже в один день, і робота закипіла, і я вамскажу легені там немає нічого, мені вона і вночі снилася. Але всепочалося з того, що для того, щоб розібрати приладку, потрібноякось запам'ятати положення стрілок, тому що вони не впираються яку ланосі, а крутяться по колу, для цього потрібно подати сигнал відгенератора частоти, на спідометр, тахометр, температуру і бенз.

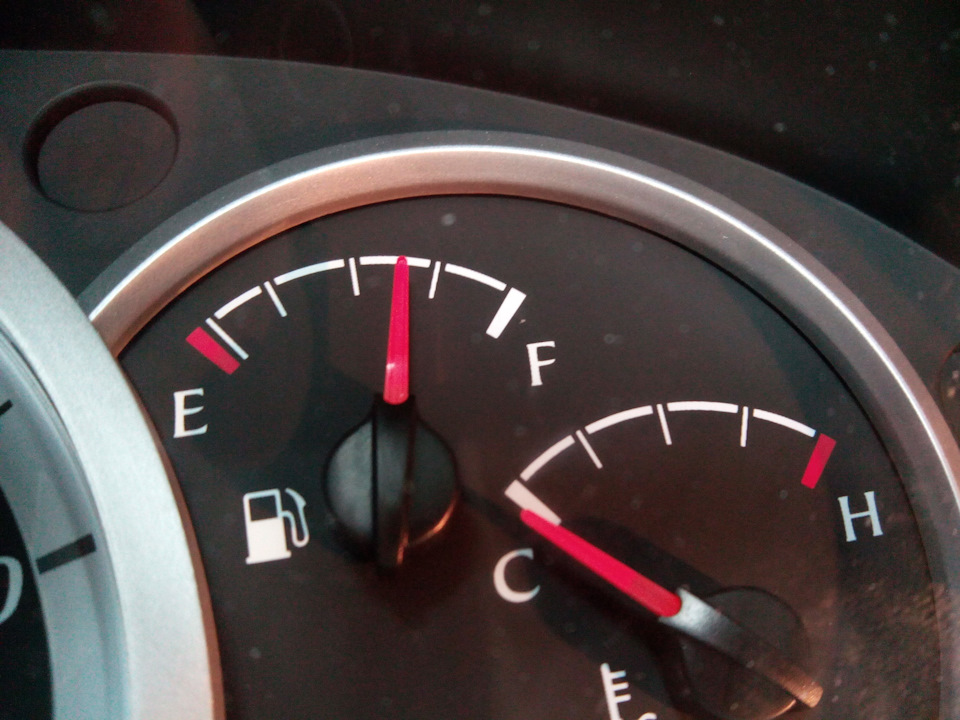

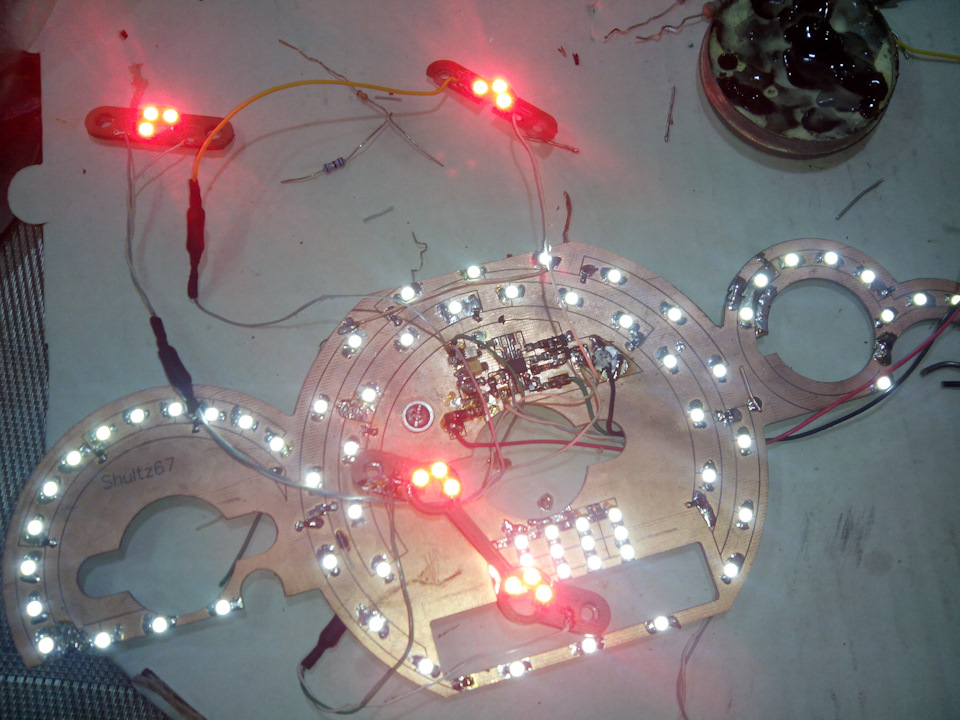

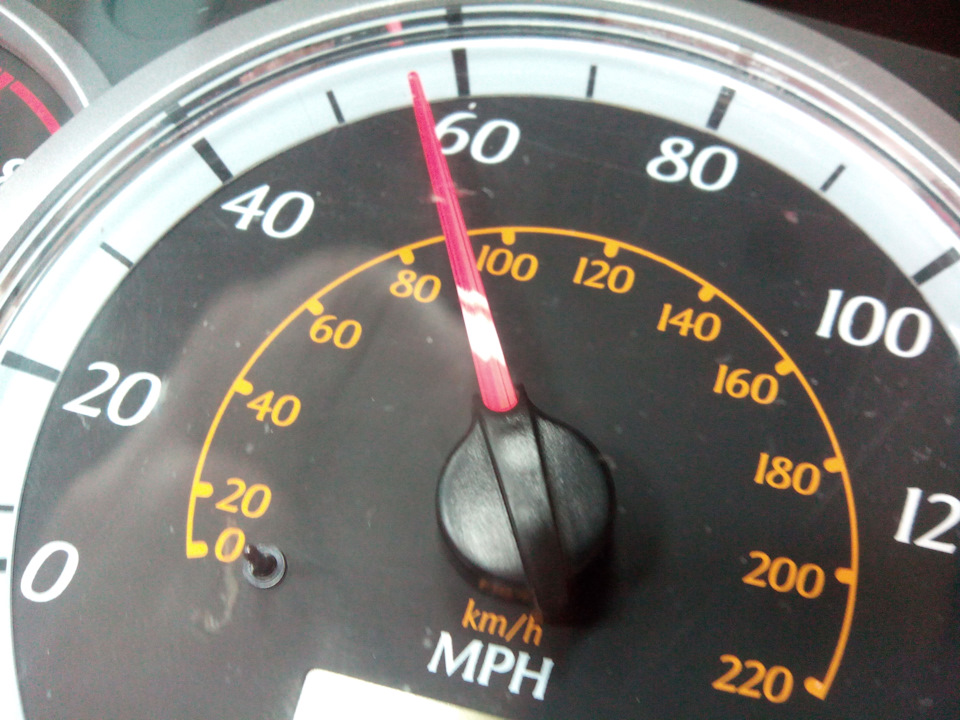

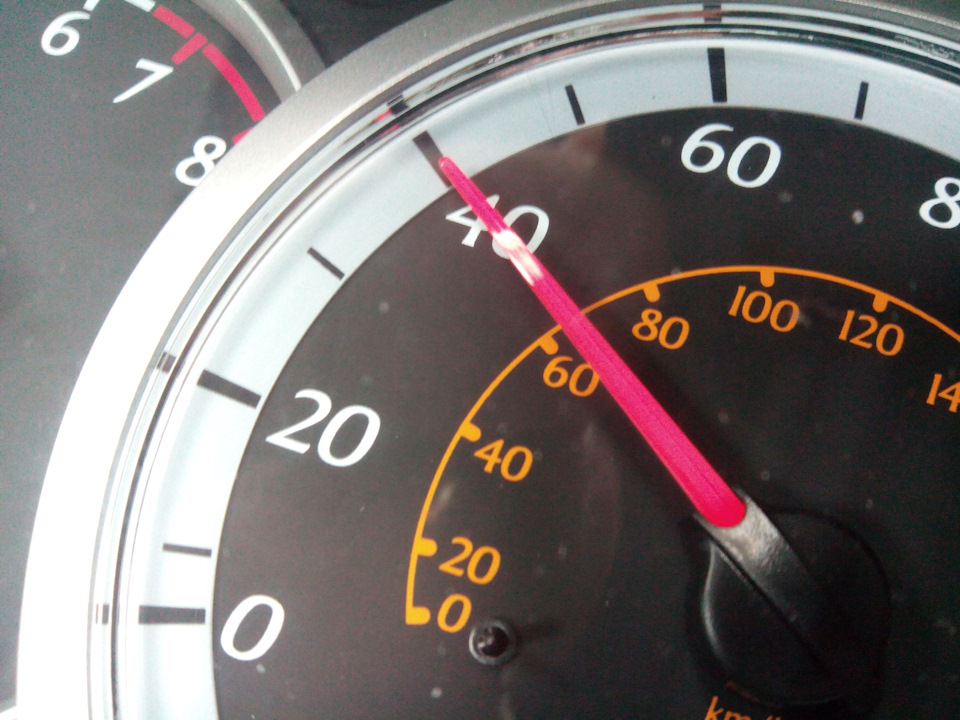

Виставляємо і запам'ятовуємо стрілки. Ну в загальному я подав, татак подав, що перестав працювати тахометр, як виявилося потімназавжди, впрацював я мікросхему яка за все це відповідає, при чомутільки по тахометру, все інше працює.Виходу немає потрібно купуватиприладку, але мене виручив хороша людина RusLanCk, унього була пошкоджена приладка з механіки, плата в порядку, я їївикупив і вона виявилася від автомата а моя від механіки, але таммайже все схоже тільки відрізняється дисплей він довше і посадковемісце куди вставляються контакти дисплея ширше, мій дисплей вже іякщо його туди вставити він буде зрушений вліво, довелося вигинатиконтакти, щоб його поставити як треба. Тепер маємо завданняпересадити всі дроти адаптації від моєї плати на нову, оскількивони короткі, а я не можу все відпаяти тому що не запам'ятаю кудиїх паяти, довелося їх подовжувати і перепаювати по одному, також зісвоєю випаяв і переставив мікросхему з прошивкою в кілометрах іпробігом. Всі плата відновлена приступаємо до пересвіту. Платупідсвічування потрібно посадити якомога нижче, для цього довелосявипаяти всі конденсатори, які стояли, купити нові такі ж і припаятиїх лежачи а не стоячи, також потрібно розігнути радіаториохолодження на мікросхемах і відпиляти шматок корпусу.
Вставляємо плату і радіємо виконаній роботі.
Ну і як же дисплей без інверсії, хоча я довго думав, соїть церобити чи ні, і так і так виглядає непогано.
я впровадив кнопку управління яскравістю, в штатну кнопкууправління одометром. Тепер, якщо натиснути кнопку вона керуєодометром, а якщо потягнути на себе вона керує регулюваннямяскравості.
І так на сьогодні вистачить, закінчу в третій частині…
