АКПП ZF 5hp18

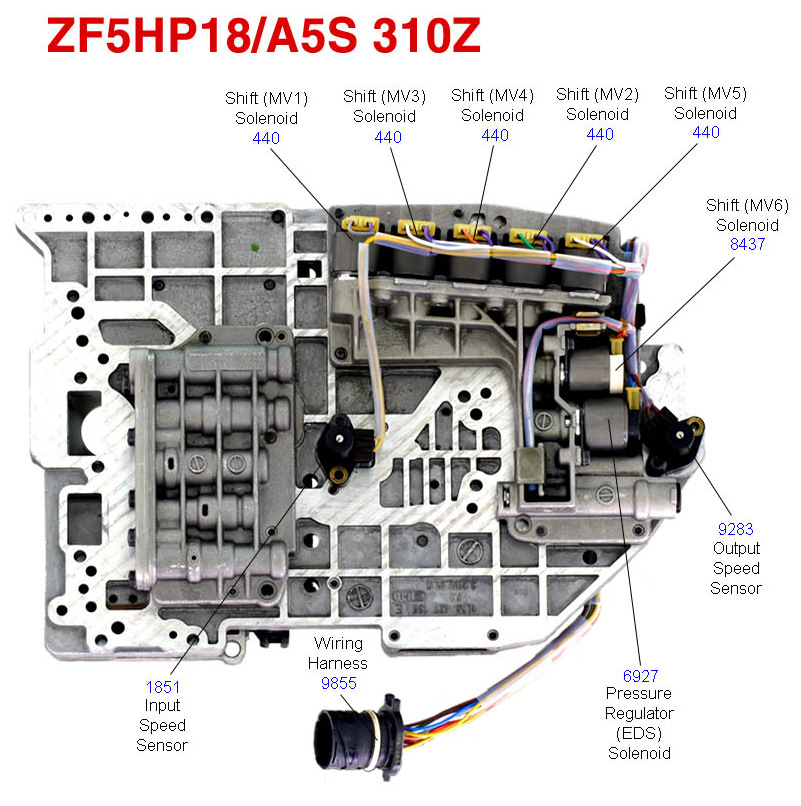

Гідроблок АКПП ZF 5hp18/A5S 310Z

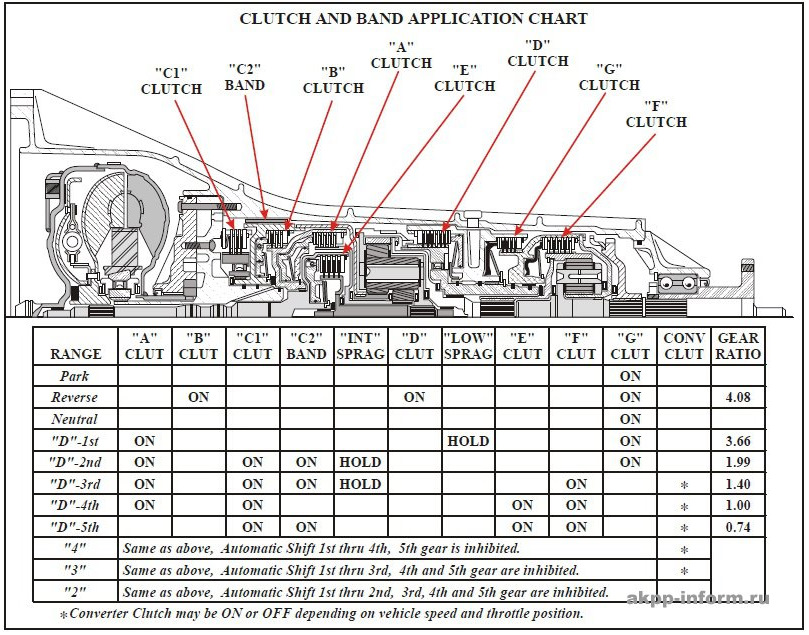

Схема включення зчеплень, обгінних муфт та гальмівної стрічки.

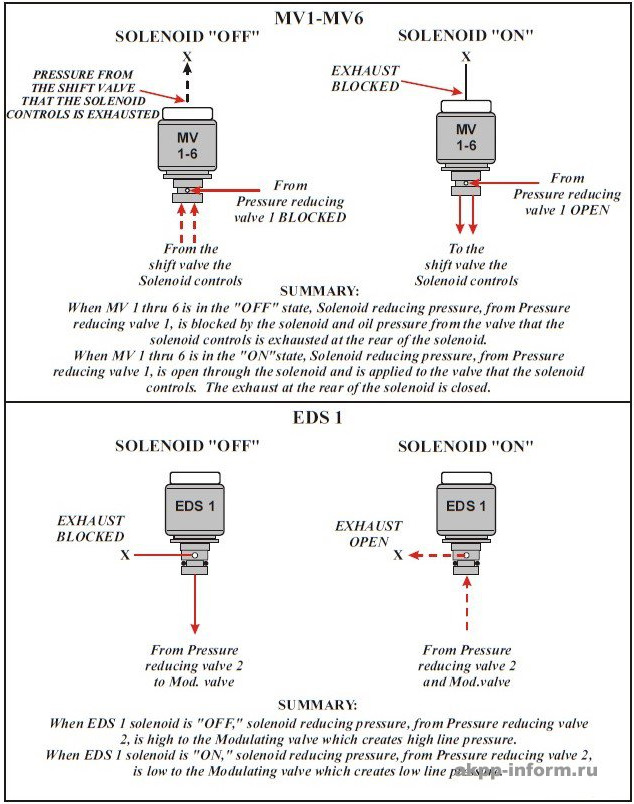

Перевірка соленоїдів. Відкрите та закрите положення.

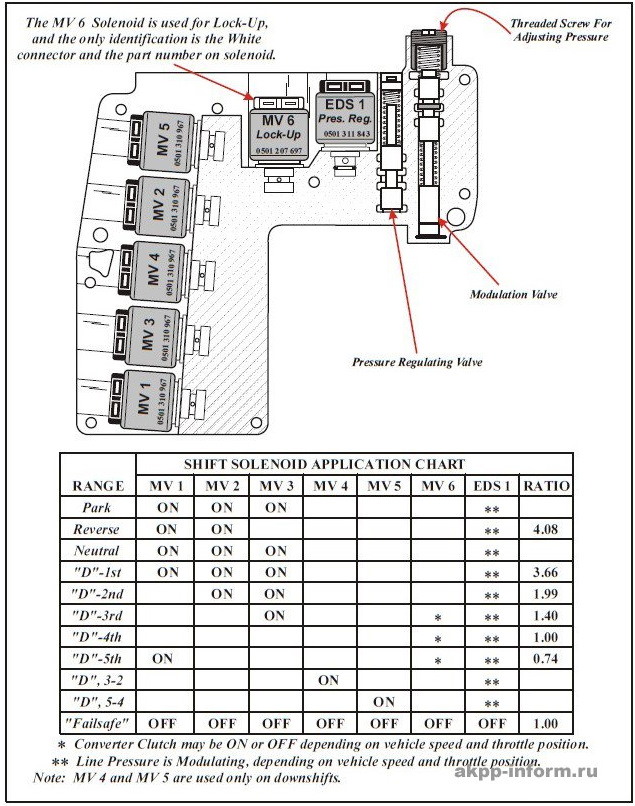

Розташування соленоїдів на плиті управління та схема

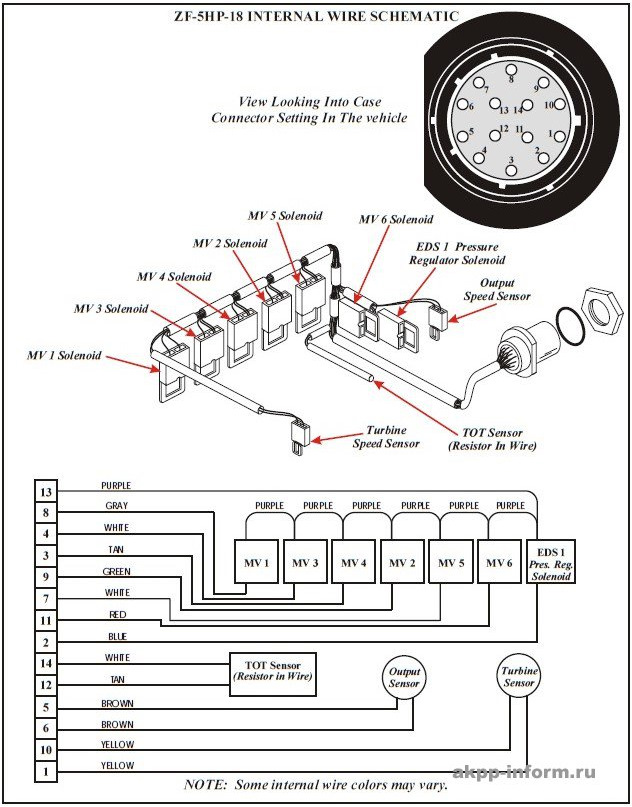

Роз'єм та внутрішній шлейф плити управління акпп.Принциповасхема.
Опір соленоїдів, датчиків швидкості, температурногодатчика.Оригінальні номери ZF.
Діагностичні коди несправностей BMW 3, 5, 7 та 8 серій, обладнанітрансмісіями. -22/24, 4L30-E, 5HP-18, 5HP-19 та 5HP-30
Діагностичний роз'єм.
Позначення контактів на роз'ємі акпп та електронному блоціуправління. Управління.
Масляні канали в корпусі коробки під гідроблоком, для перевіркигерметичності зчеплень.
Контрольні заглушки для вимірювання тиску в магістралях.
Верхня передня частина гідроблоку.
Плита з соленоїдами та датчики швидкості
Плита з соленоїдами та датчики швидкості
Нижня задня частина.
Нижня передня частина плити управління та фільтр.
Фіксатори клапанів та пружин.
Фіксатори клапанів та пружин.
Фіксатори клапанів та пружин.
Фіксатори клапанів та пружин.
Розташування кульок клапанів та
