Затримка відключення магнітоли

Усім здрасті =)

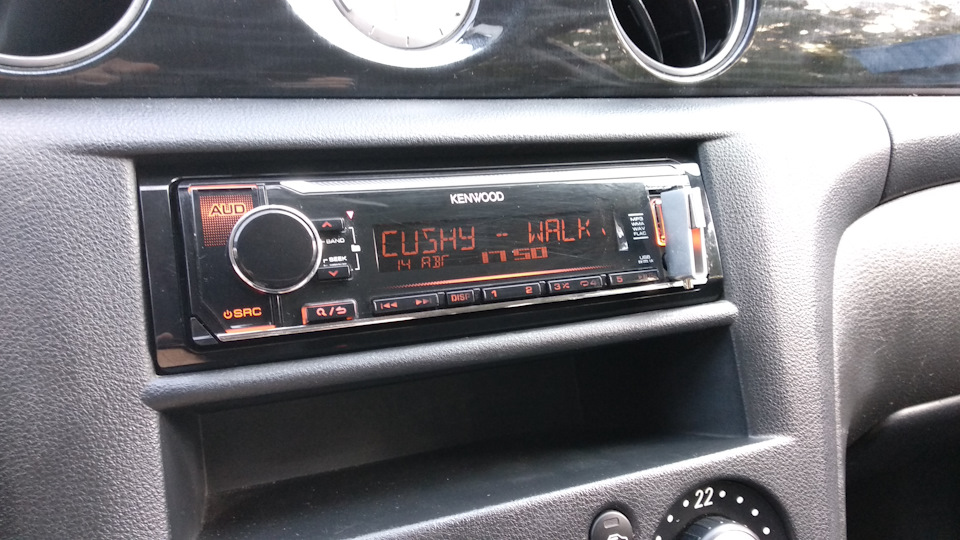

Є на борту Kenwood KMM-124

Хороша магнітола, мені подобається.
Але вона вимикається при заводці двигуна, воно то так і має бути, але …

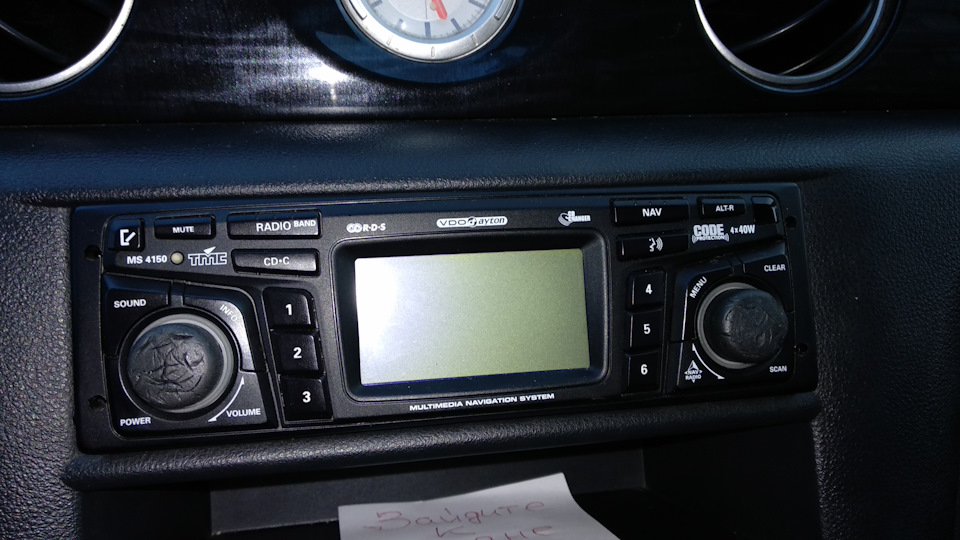

Стара магнітола цього не робила, і це мене чесно кажучиНапружує.

Ну що ж, до діла.

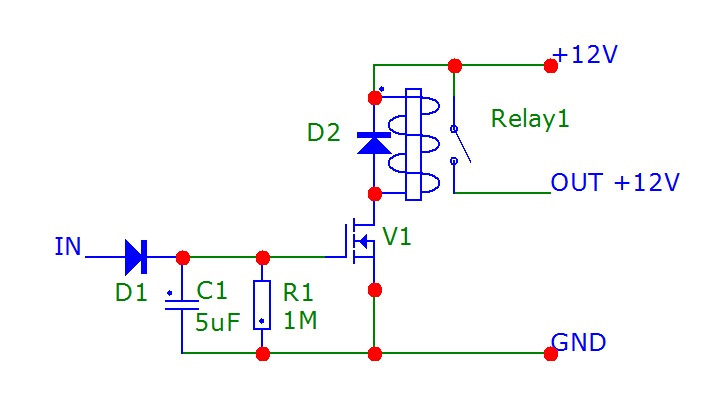

Поставимо реле і через полівик (irfz44n) з конденсатором (10mF) ірезистором (1МоМ) будемо збільшувати час його відключення. Схемапростіше не куди In — +12В від замку запалення Є схема длярозрахунку часу затримки ( Т=R*C), але це тільки приблизно.Дляточного розрахунку тривалості затримки, крім значень R і С, необхідний врахувати параметри транзистора (опір переходу), струмвідпускання реле, ну і похибка у значеннях елементів. > Проще вжена практиці підбирати опір і конденсатор.
Я використовував ті елементи, які у мене були.

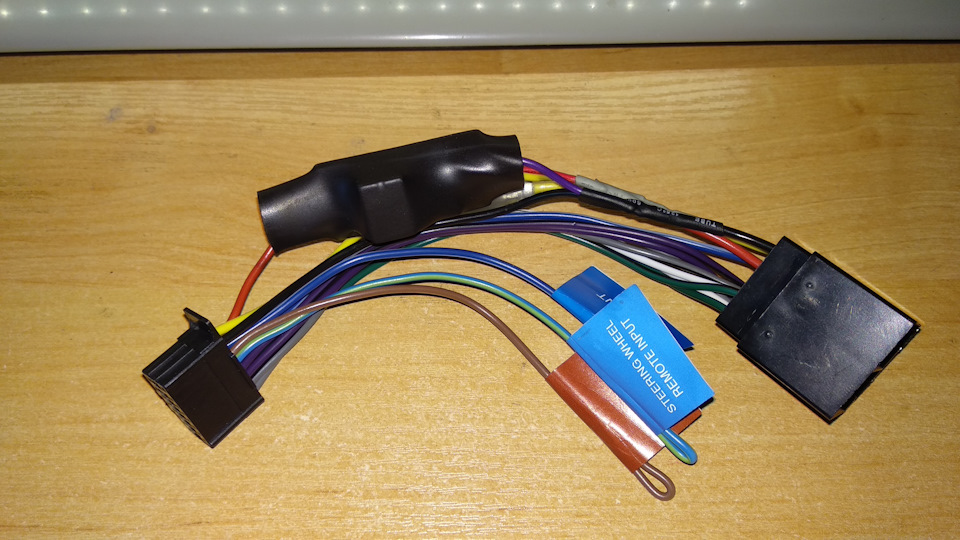

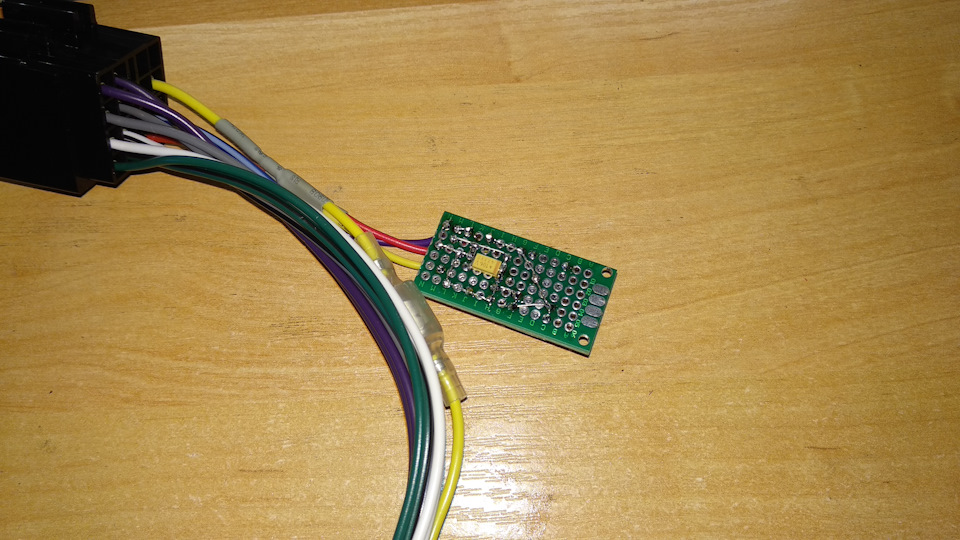

Зібрав все на макетці, трохи покромсал перехідник, але це некритично.

У результаті час затримки 16 секунд, можна і зменшити, але все вжезібрано і працює =)
PS Тут мене дорікнули що складна схема у повторенні :)
І порадили цю статтю на кшталт там простіше. Давайтерозберемося.
У моєму випадку магнітола відключається через те, що при спробізавести машину відключаються зайві споживачі живлення і меншенавантаження на акумулятор. Тобто. У нас до магнітоли приходить двілінії +12в, одна постійна, а друга +12 після замку запалення (тобтомагнітола включається тільки у двох положеннях замку запалення) таквона ще зникає при запуску авто.

>

А ось використовувати конденсатор як написано в статті можна в тихвипадках коли напруга з магнітоли не знімається при запуску авто, але акумулятор слабенький і під час пуску напруга просідає імагнітолі цієї напруги не достатньо і вона вимикається.
/>
Слова автора статті:Конденсатор тримає деякий заряд у собі. Умомент просадки напруги магнітола запитується від конденсатора, адіод запобігає відпливу заряду з конденсатора в бортмережу авто, яка голодує в цей момент точно так само. Потім напругавідновлюється, кондер миттєво заряджається і всі щасливі. Мафон нетухне.
Але варто розуміти що це чітерський спосіб і не вирішує проблемимертвого харчування у разі якщо воно таке
Так що якщо у вас така ситуація то спершу визначитеся через щовідключається магнітола, а потім застосовуйте потрібну схему.
Прошу сильно камінням не кидатися, написання ів не моє :)
Всім дякую і рівних доріг.
