Третій блок знайшов тільки за допомогою форумів, у ньому і була всяпроблема, таке відчуття що в нього ніхто не заглядав років 10, половина запобіжників були згорілими, одного взагалі не було.)))
Нижче список всіх запобіжників і реле.

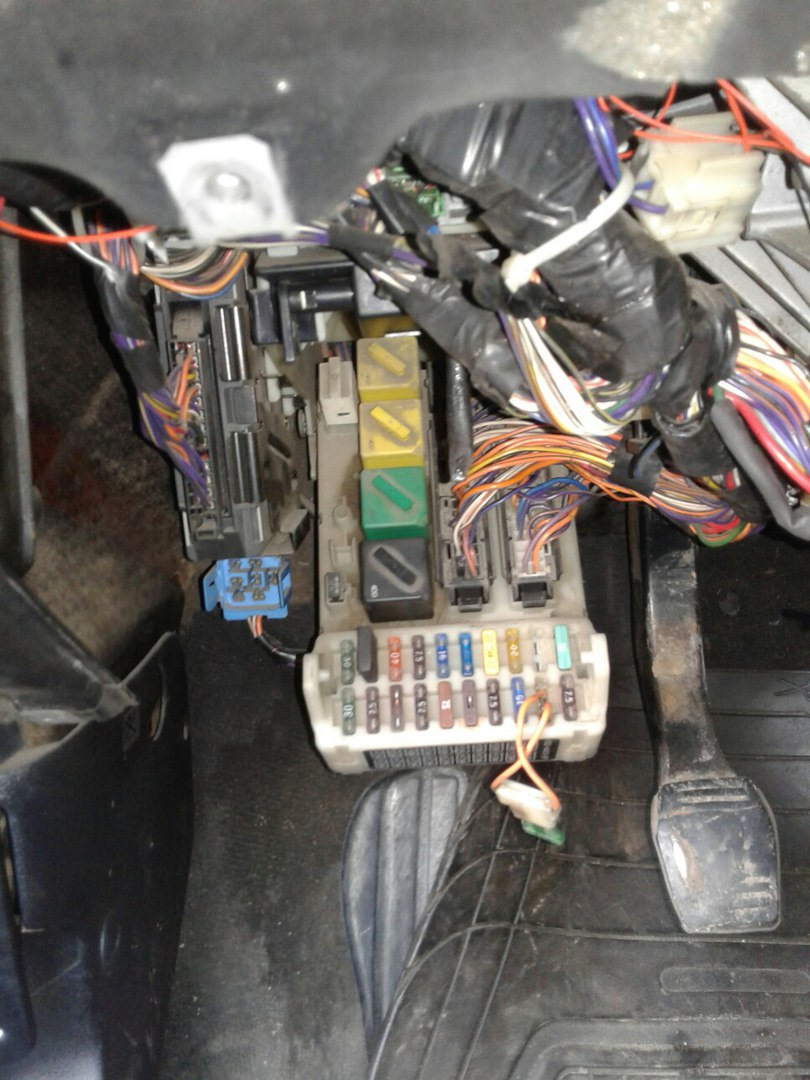

Блок запобіжників під кермом

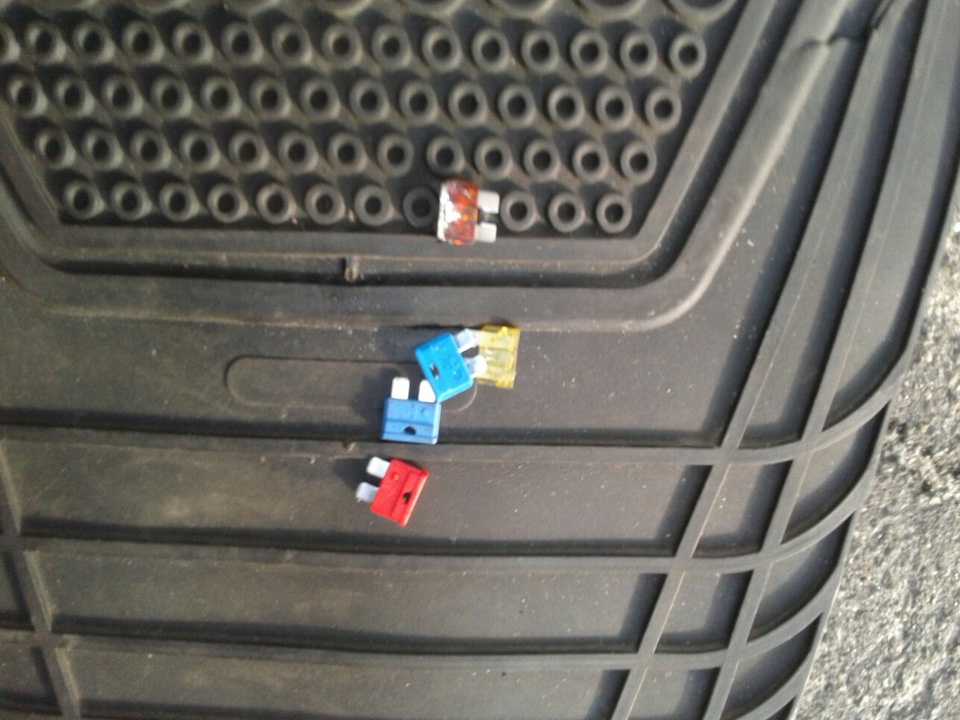

запобіжники, що вигоріли
Запобіжники та реле МОНДЕО< br/>
Додаткові плавкі запобіжники (моторний відсік)
Nзапобіжн. Чорний/Кабелі живлення до центральної розподільноїкоробки/
2*)60A/жовтий/Вентилятори охолодження двигуна/
3*)60A/жовтий/Живлення блоку реле АБС
<
4)20A/жовтий/Запалювання та/або денні фари/
5)30A/світло-зелений/Ділянка обігріву лобового скла зліва/
6)30A/світло-зелений/Ділянка обігріву лобового скла праворуч/
7)30A/світло-зелений/АБС/насос/
8)30A/світло-зелений/Обігрів сидінь та/або денні фари, компресоркондиціонера/
9)20A/світло-блакитний/Модуль ЕБУ або холодний запуск дизеля/
10)20A/світло-блакитний/Замок запалювання/живлення ланцюгів №22 та№30 АБС через замок
запалювання/
11)3A/фіолетовий/Пам'ять ЕБУ
12)15A/світло-блакитний/Сигнал та аварійна сигналізація/
13)15A/світло-блакитний/Датчик кисневий/
14)15A/світло-блакитний/Паливний насос з електроприводом/
15)10A/червоний/Права ближнього фара світла/
16)10Aчервоний/Ліва фара ближнього світла/
17)10A/червоний/Права фара далекого світла/
18)10A/червоний/Ліва фара далекого світла/
* Ці запобіжники слід замінювати в Сервісному центрі
Реле в додатковій коробці (моторний відсік)
Nреле/Колір/Сполучні ланцюги/
R1)/зелений/Денні фари/
R2)/чорний/Швидкісний вентилятор охолодження двигуна/
/>
R3)/блакитний/ (бенз.) Вимкнення кондиціонера/
/коричневий/ (дизель) Кондиціонер разом з дизелем
R4)/жовтий/Обігрів лобового скла/
R5)/темно-зелений/Низькошвидкісний вентилятор для бензиновихдвигунів з
уприскуванням палива
/чорний/Низькошвидкісний вентилятор для дизеля
R6)/жовтий/Реле стартера/
R7)/коричневий/Сигнал звуковий/
R8)/коричневий/Паливний насос з електроприводом/
R9)/білий/Фари ближнього світла/
> R10)/білий/Фари далекого світла/
R11)/коричневий/Модуль EEC або холодний запуск дизеля
Центральна розподільна коробка (під панеллю приладів)
№предохр./Струм/Колір/Ланцюг, що захищається
19)7, 5A/Коричневий/Обігрів зовнішніх дзеркал
20)10A/Чорний/Двигун очисника — переднього/заднього скла
<
21)30A/Світло-сірий/Передні склопідйомники з електроприводомабо
40A/Помаранчевий/Передні та задні склопідйомники зелектроприводом
22)7, 5A/Коричневий/Модуль АБС< br/>
23)15A/Світло-блакитний/Ліхтарі заднього ходу, поворотники
24)15A/Світло-блакитний/Стоп-сигнал
25) 20A/Жовтий/Центральне блокування/подвійне блокування, проти
угінна система
26)20A/Жовтий/Протитуманні фари
27)15A/Світло-блакитний/Прикурювач
28)30A/Світло-зелений/Омивач фар
29)30A/Світло-зелений/Обігрів заднього скла
30)7, 5A/Коричневий/Внутрішнє освітлення/додаткова системаконтролю
параметрів автомобіля/лампочка АБС на приладці через
діод
31)7, 5A/Коричневий/Освітлення панелі приладів/коректорфар/освітлення< br/>
заднього номерного знака
32)7, 5A/Коричневий/Радіо
33)7, 5A/Коричневий/Ліві габаритні вогні (перед і зад)
34)7, 5A/Коричневий/Освітлення салону, дзеркала, годинник
35)7, 5A/Коричневий/Праві габаритні вогні (перед і зад)
36 )30A/Світло-зелений/Радіо, адаптивне демпфування
37)30A/Світло-зелений/Вентилятор обігрівача салону
38)7, 5A/Коричневий/Подушка безпеки
< /p>
Реле в центральній розподільній коробці (під панеллю приладів, ліворуч від рульової колонки)
№рел/Колір/Сполучні ланцюги
R12)/Білий/Освітлення салону, затримка освітлення та освітленняпідніжки
R13)/Жовтий/Обігрів заднього скла
R14)/Жовтий/Вентилятор обігрівача
R15)/Зелений/Двигун очищувача вітрового скла
R16)/Чорний/Запалювання
Коробка додаткових реле (моторний відсік)
№реле/Колір/Сполучні ланцюги/Розташування
R17)/чорний/Свічка підігріву дизеля Піддон акумулятора
R18)/чорний/Автоматичне керування вікном водія Двері водія
R19)/блакитний/Відключення контролю швидкості Кронштейн центральноїкоробки
з запобіжниками
R20)/блакитний/Омивач фар Кронштейн модуля фар
R21)/блакитний/Переривник очищувача заднього скла Кронштейн модуляфар
R22)/білий/Протитуманні фари Кронштейн загального модуля
R23)/чорний/Покажчики поворотів Колонка рульового управління
R24)/білий/Ліва сторона протиугінної системи Кронштейн модуляцентрального замку
R25)/білий/Права сторона протиугінної системи Кронштейн модуляцентрального замку
R26)/коричневий/Сидіння з обігрівом Кронштейн модуля центральногозамку
