Вітаю вас!
Тема давно заїжджена, але все-таки помучився я поки знайшов нормальні фотографії з підключення usb до штатної магнітоли.
Фото схем було багато, але я в них, зізнаюся чесно, не сильний (хоча потім зрозумів що там все простіше простого)./>

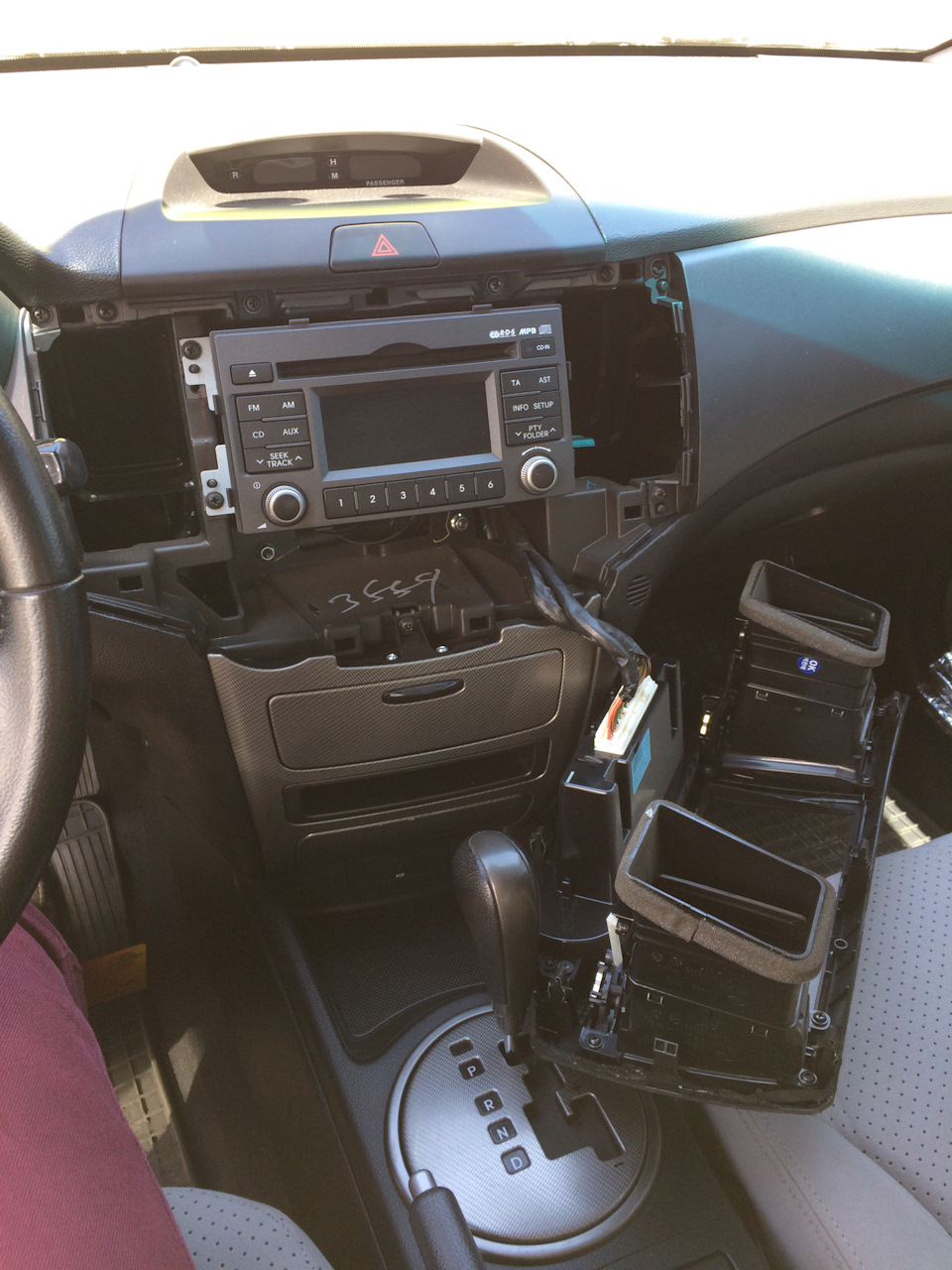

Розписувати розбір панелі я не буду, інформації більш ніж достатньо.

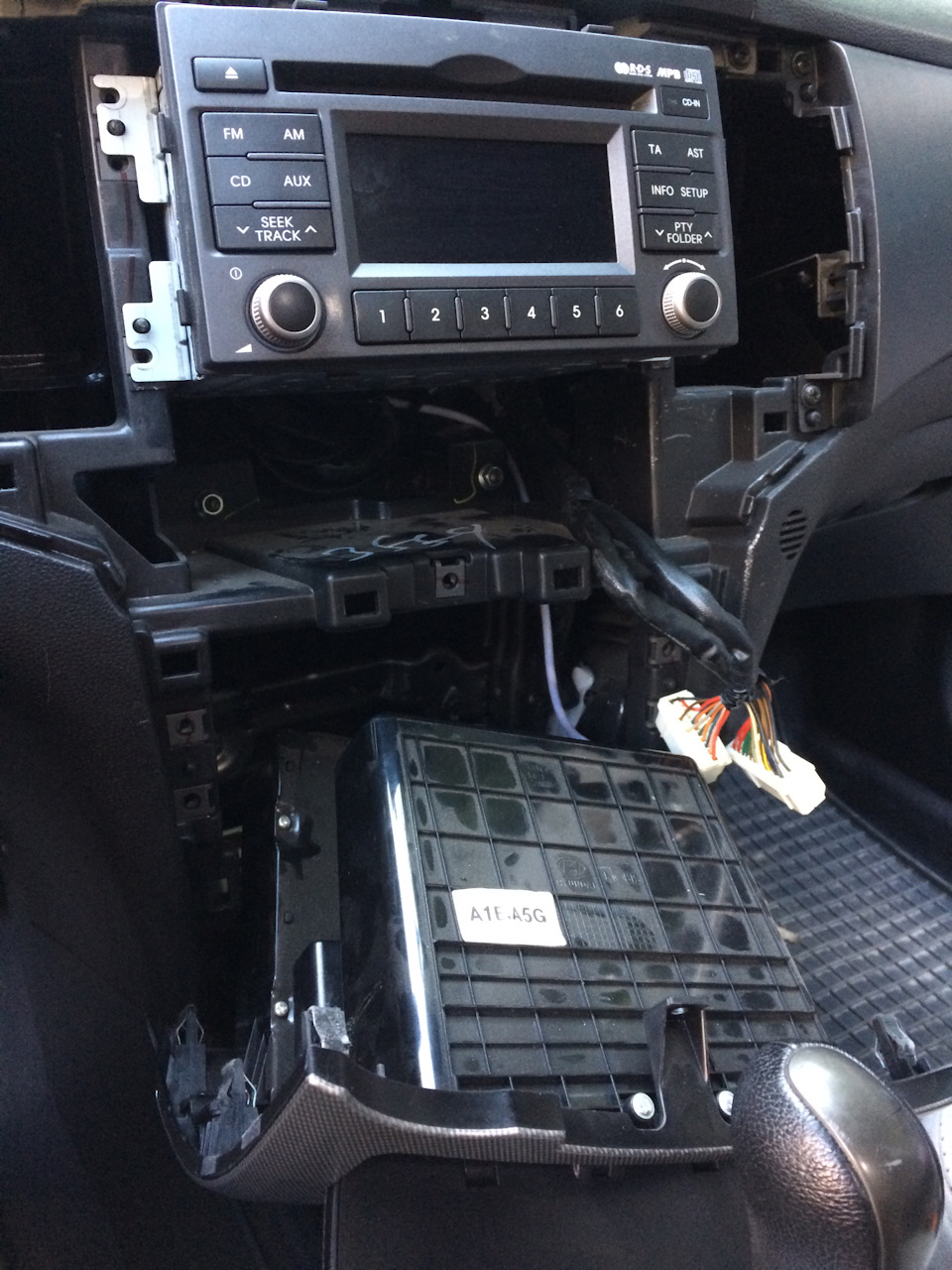

Usb вивів у закриту поличку під кліматом.

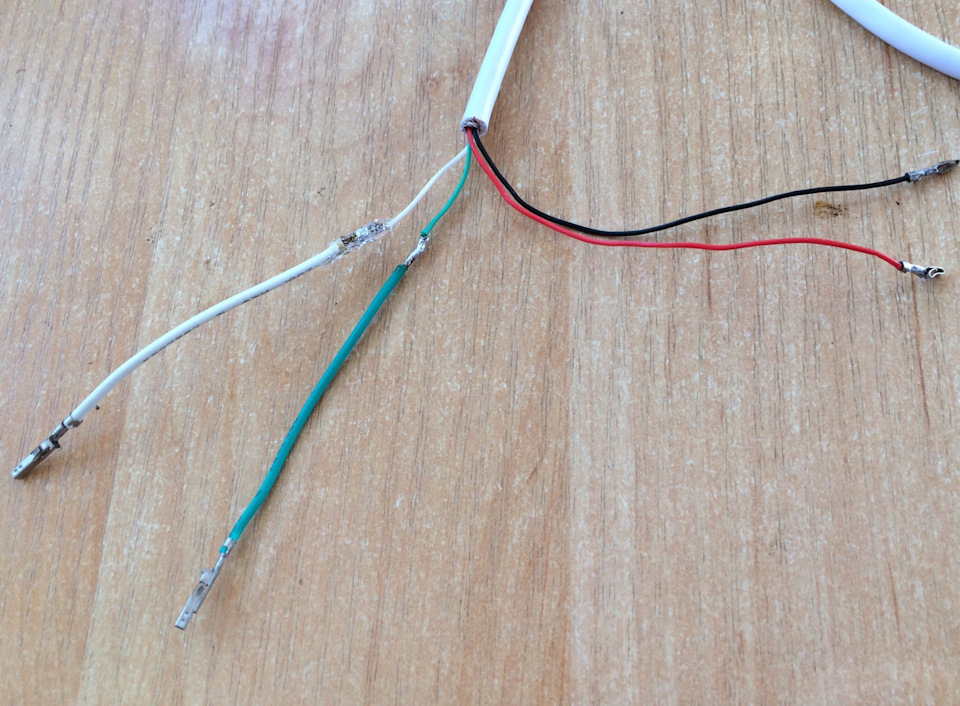

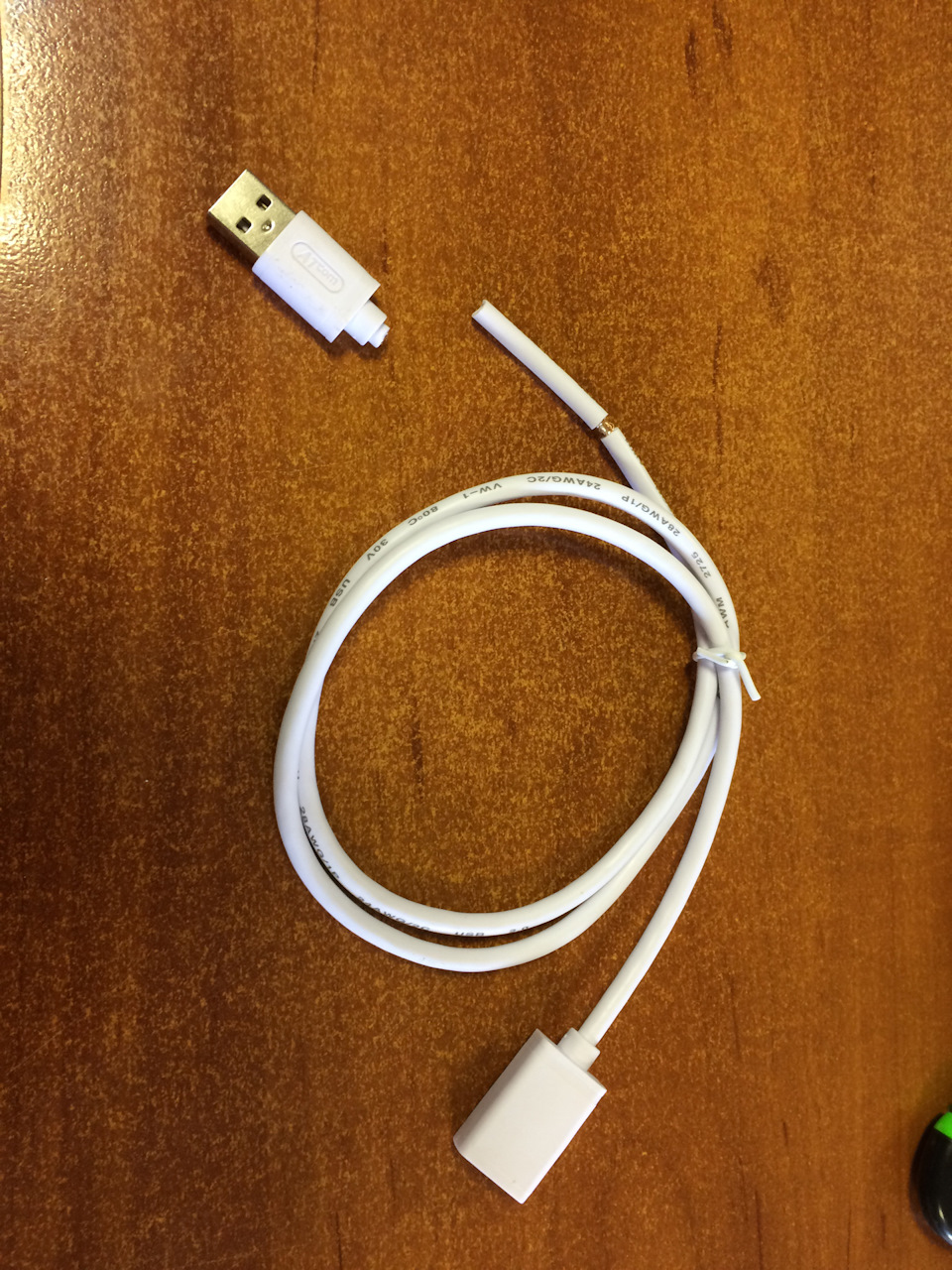

Для підключення використовував клем зі старого системного блоку, заздалегідь припаяв їх до дроту.

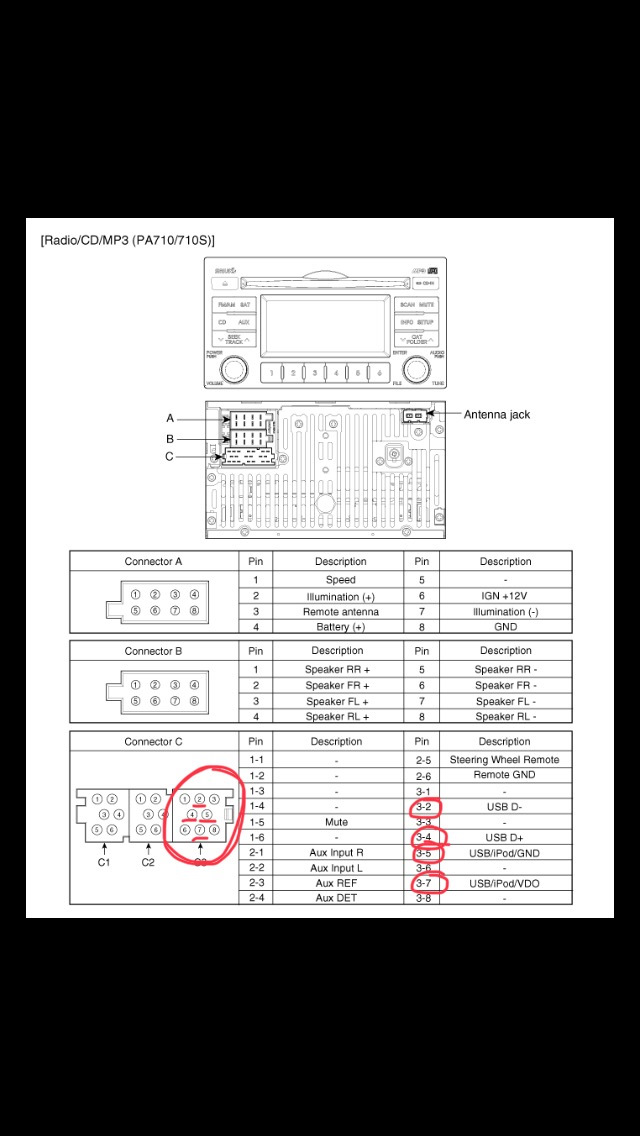

Отже, підключатимемося до роз'єму С-3:
1. С-3-2 - білий провід usb (вставляється в порожній роз'єм)
2. С-3-4 - зелений провід usb (вставляється в порожній роз'єм)
3. С-3-5 - чорний провід usb
(з'єднуємо з чорним проводом роз'єму)
4. С-3-7 - червоний провід usb (з'єднуємо з червоним проводом
роз'єму)
Перевіряємо працездатність, і збираємо все у зворотному порядку. Після включення запалювання, як і належить, програвати починає на тому ж місці де і зупинилася, а от іноді при морганні далеким скидається на початок списку. Поки не морочуся, але в перспективі хотілося б вирішити цю проблемку.
Для початку спробую поекспериментувати з флешками, а там подивимося)
Усім рівних доріг 😎✌️

Dreusбув 2 роки тому
20











Коментарі(3)
Juse882був 2 роки тому
Тарас Ніклевич
Львів, Львівська область
Я те ж у підлокітник вивів. Взяв відразу якісний USB-подовжувач, ні яких скидів на початок при морганні ддальним немає!
Dreusавторбув 2 роки тому
Начебто теж брав хороший, спробую флешку змінити, раптом допоможе.
