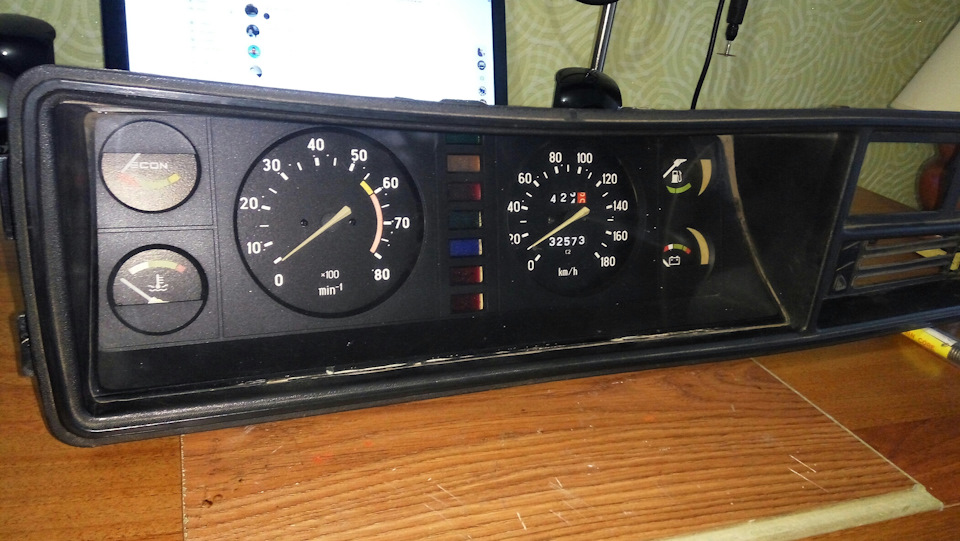

панелі, а виною тому заводські залізні шкали які не пропускаютьсвітло.
Для вирішення даної проблеми я вирішив модернізувати приладовупанель ВАЗ 2107
діодне підсвічування
2)Зробити пластикові шкали які просвічуються.
3)Поставити диммер для регулювання яскравості
4)Поставити стрілки з підсвічуванням
> 5)Прибрати засвіти
6)Прибрати плату тахометра за корпус
Як все було зроблено:
Для початку була прибрана плата тахометра на задню стінку панеліприладів і надійно зафіксована.

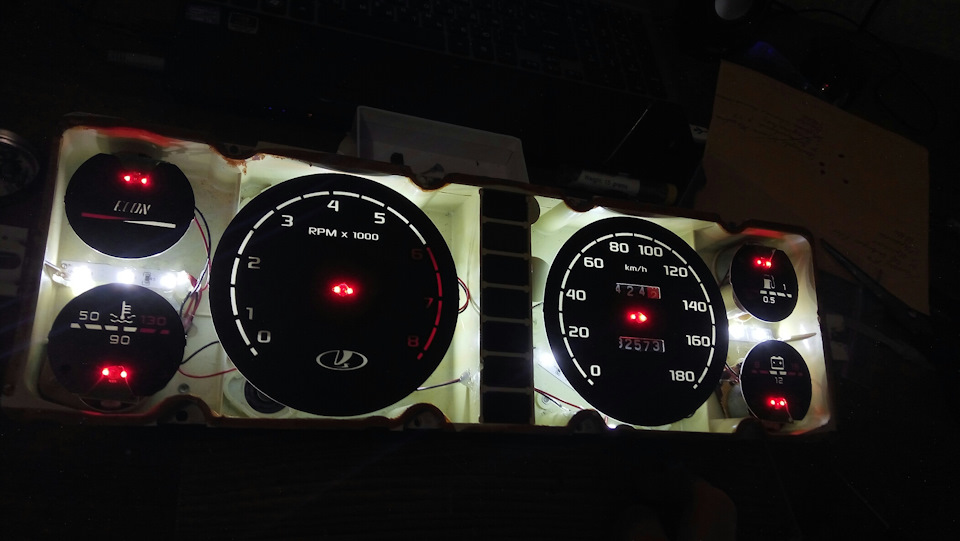

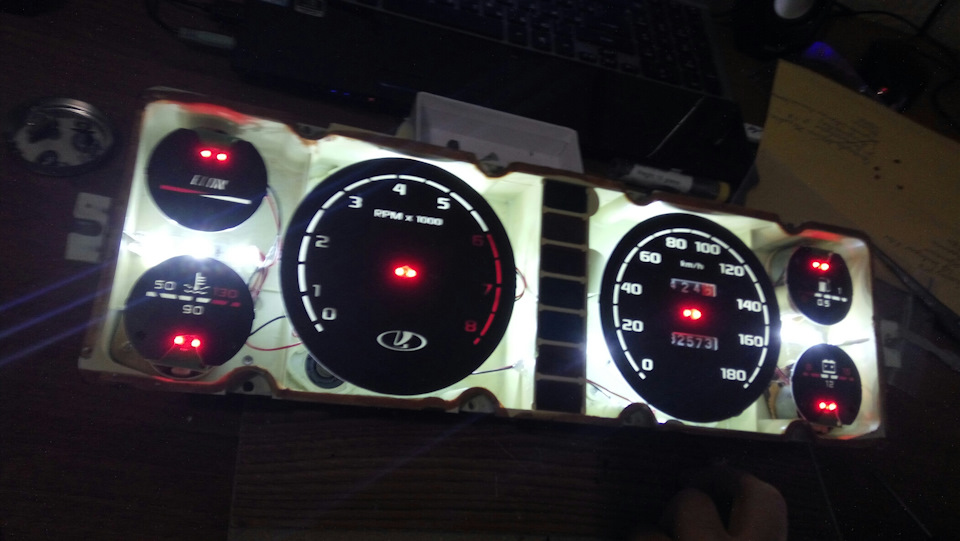

Далі зроблено діодне підсвічування зі світлодіодних стрічок.Буловикористано 8 шматочків по 3 діода.

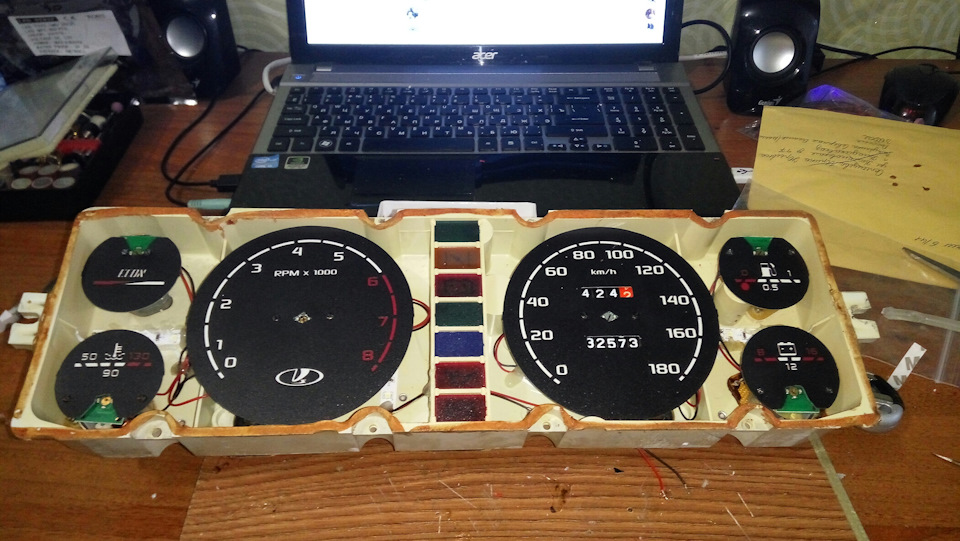

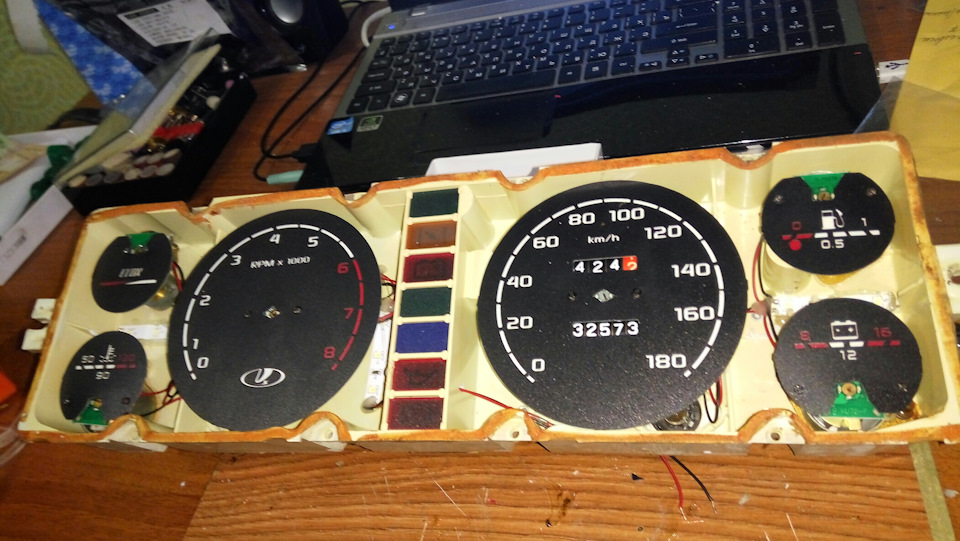

Придбав стрілки з платами підсвічування які підійшли як рідні, єдине що зробив, це підклав по 1 жилці мідного дроту під штокдеяких стрілок щоб не розбовталися. Потім зробив шкали на просвіт, які так само добре підійшли. Надалі планую зробити ці кільця зпластику. Остання справа придбала димер на 12В який дозволяєрегулювати яскравість діодних стрічок. Підсвічування стрілокприпаяло прямісінько на плату, а підсвічування шкал зробив черездиммер, яскравість регулюється зі стрибками 20%. Надалі панель будеперероблена серйозніше, а саме буде зроблено:плати підсвічуванняшкал, двоканальне розпалювання стрілок і шкал з регулюваннямяскравості, пластикові кільця від засвіту. Запчастини нафото:730100
Коментарі18
У мене тахометр діаметром 58мм зі «сліпою» стрілкою. Можна під нього підібрати стрілку з підсвічуванням червоного кольору?
Можна
Можна в личку орієнтир за ціною з відправкою НП до Києва?
Стрілки з якої тачки?
Універсальні продаються
Відмінно. Красиво. Соковито . Яскраво
Акуратно вийшло, від засвітів як позбавлявся?
я б ще рамку оновив у чорний мат, взагалі виглядатиме бомба
Дуже красиво виглядає!
дякую, старався)
Залік! Теж хотіла якось зробити подібне, але плюнула і поставила взагалі іншу приладку
Гарне рішення)
Добре виглядає
Гарно, знаючи що наживо вони краще виглядають. Але щодо яскравості підсвічування не зрозумію навіщо вона взагалі потрібна? особисто я скільки разів переробляв підсвічування і по їзді на далекі відстані вночі, мене ніколи не відволікала, один раз піді...
А навіщо з рулюванням яскравості щось мудрувати? Штатна крутилка ж є
вона світлодіоди погано регулює, опір не те
Це вам сказали так чи самі пробували? Я собі теж переробив на світлодіоди, і шкали та стрілки поставив, відмінно крутила рідна справляється
Пробував, значить залишилися в ланцюзі пару звичайних лампочок
