У продовженні частин Запис перший і Запис друга установка лінз.
Так розбираємо все з коробки і намагаємося зрозуміти, що дочого)

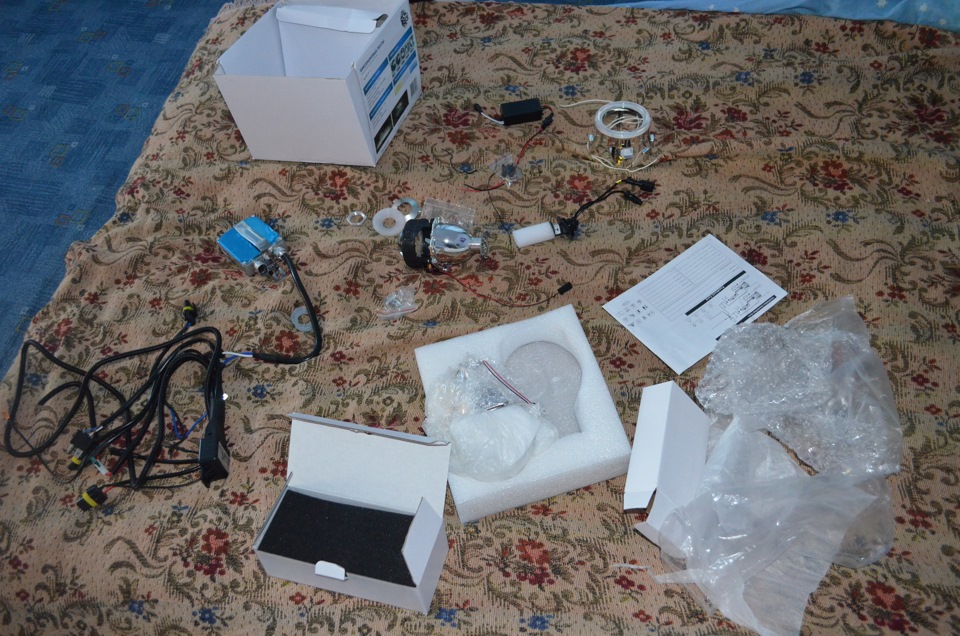

Все, що в коробці)

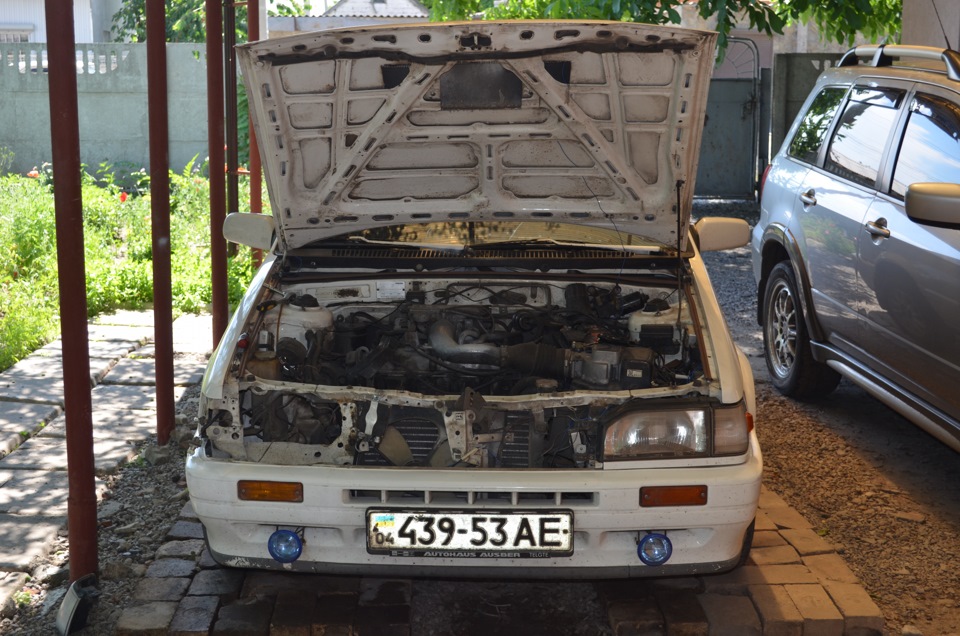

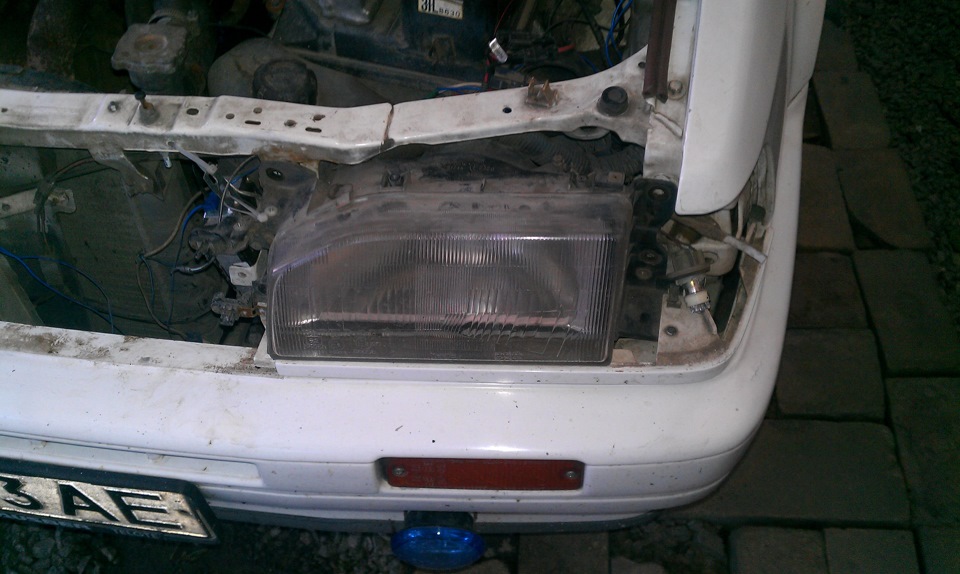

Там все зрозуміло, всі роз'єми підходять тільки один до одного, таще й по квітах, помилитися важко, та ще й у минулих записах буласхема, яка на коробці зображена. І потім 4 болта на 8 тримають самуфару. Після того, як вона відкручена, легким рухом на себе вонавипадає. Легко і просто. Крупний план другий бік

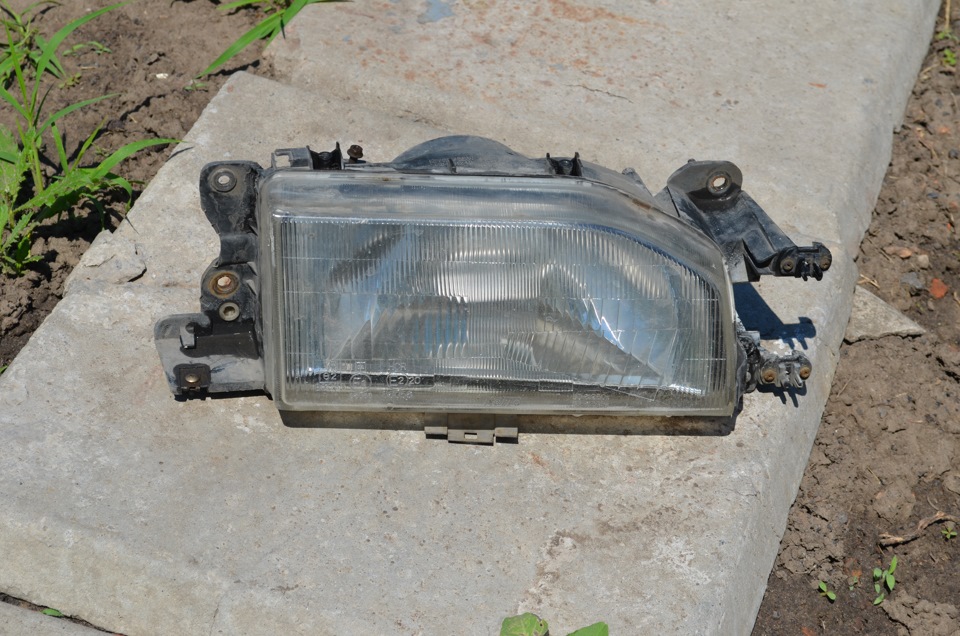

Фара, з якою працювати
Процедура розбору фари така:беремо в руки фен (потрібнобудівельний, але я використовував мамин), знаходимо найширшучастину між фарою і склом (якщо така є) і гріємо її феном, післячого потихеньку ножичком розрізаємо герметик і проходимо все даліфарою… Усього це займає хвилин 10-15 на фару.
Початок роботи
Кут готовий )
Тягне герметик режим ножем ... Після того, як все розібраноприбираємо сталеву хернюшку, в якій зберігалася лампа, іохреніваємо з відбивачів. Я був просто в шоці, які вони каламутні, а на одній фарі взагалі вигорілі… А я то думав, чому у мене немаєсвітла… Права фара, яка світила ще кудись не йшло…
А цей кошмар під назвою
Після того, як охриніли від відбивачів приступаємо до фарбування, явикористав чорну матову фарбу.
Пофарбовано, сохнемо )
Знову пофарбовано, знову сохнемо)
Тепер починаємо збирати лінзу, спочатку прикручуємо ангельськеоко, яке тримається на 4х болтах)
Ангельське око прикручене! <
Далі вставляємо всю лінзу у фару, з іншого боку відкручуємо болт, після чого вставляємо заліза, яка йде в комплекті під фару H4 ізнову затягуємо болт. Все стає по пазах, помилитися неможливо.Після того, як вставили і вивели проводку під далеку і вставляємолампу око.
Ось так виглядає все після збору ззаду)

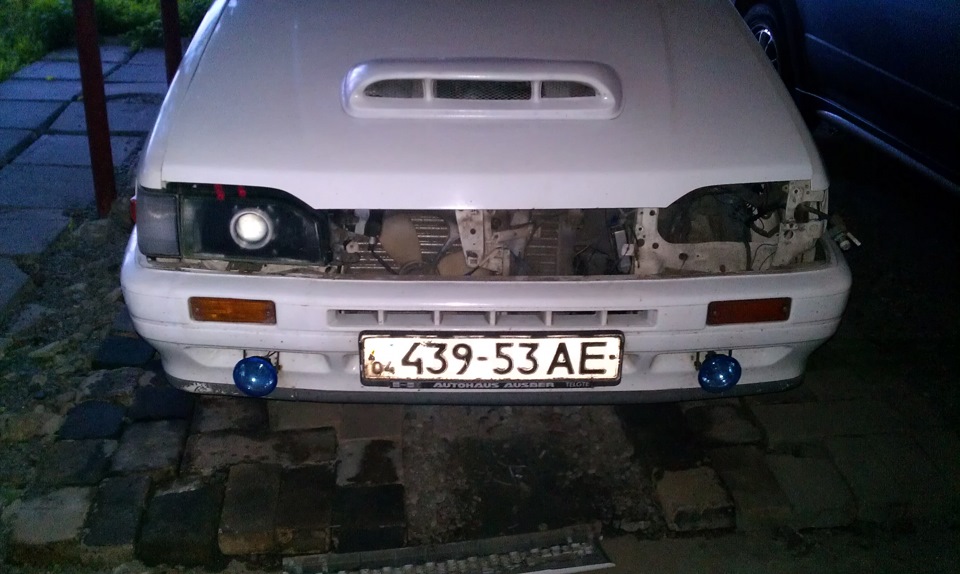

Лінза з боку мордочки) Лежала так пару днів, милувався нею)<
Лінза поблизу)
Тепер приступаємо до шліфування. Спочатку купив насадку на дриль125 мм, але обламався, т.К. Не входить у фару…
Облом(((((
Тому все робив руками… Шліфка кожного скла приблизно 2-3 годинируками…)) Так правою рукою я в житті не працював))) Походу навітьм'яз підкачав, тепер права рука явно сильніша))) Шліфував постійно зводою, так немає пилу, так скло не перегріється, так пальцям легшеі не болить рука…
Початок і робоче місце…
Процес<
Продовження встановлення
Коментарі14
Привіт! Цікавить що за лінзи поставив? Скільки дюймів? що за виробник?
Добрий! Лінзи Silver Star, здається 2.5 дюйма, я вже точно не пам'ятаю.
Навіщо такі фізичні праці, на зносіс можна кругами шліфанути і полірнути не давно тренувався, в бортовику темку робив
Питання, надійно закріпити модулі приблизно зрозуміло, а от як щоб потім їх регулювати? або робиться з розрахунком, якщо підігнати рівень, закрутити і забути?
Регулюється штатними кріпленнями, після встановлення висоту і ліво-право виставляв стандартними болтами. Стандартний відбивач залишається, але він не використовується вже, тому що світло проходить через лінзу, але сама лінза кріпиться до відбивача, я...
аха, ось як у тебе. у мене в ближньому рухається сам блок з лінзою і замінити його так щоб потрапити в штатні кріплення-регулювальники не так просто.
Супер, просто супер!)
Тема класна поставив собі півроку тому, заїхав на роботу регулювати під стендом, діагност ахнув, чіткість пучка світла для китайців відмінна
Так, є таке. Сам не очікував за такі гроші такий результат ...
я просто раніше думав, що установка лінз-це щось неймовірно складне, а тепер бачу, що ні
Спочатку я теж думав, що фару потрібно свердлити, лінзи клеїти і т.д. Насправді все легко і просто.
молодець, бро. якщо коли-небудь морду, буду собі фари по твоїй мурзилки збирати)
Старався) Реально в процесі поки думка дозрівала не повністю розумів як і що, тому і розписав якомога докладніше, щоб потім проблем не виникало ...
