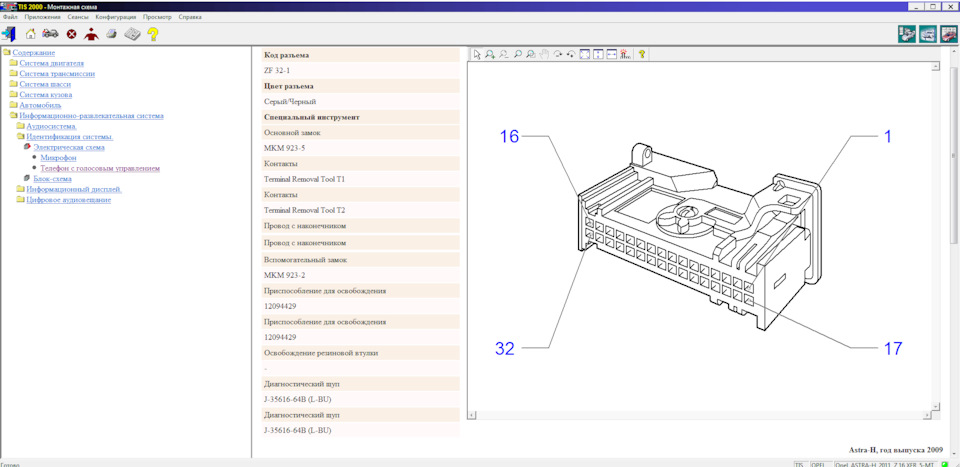

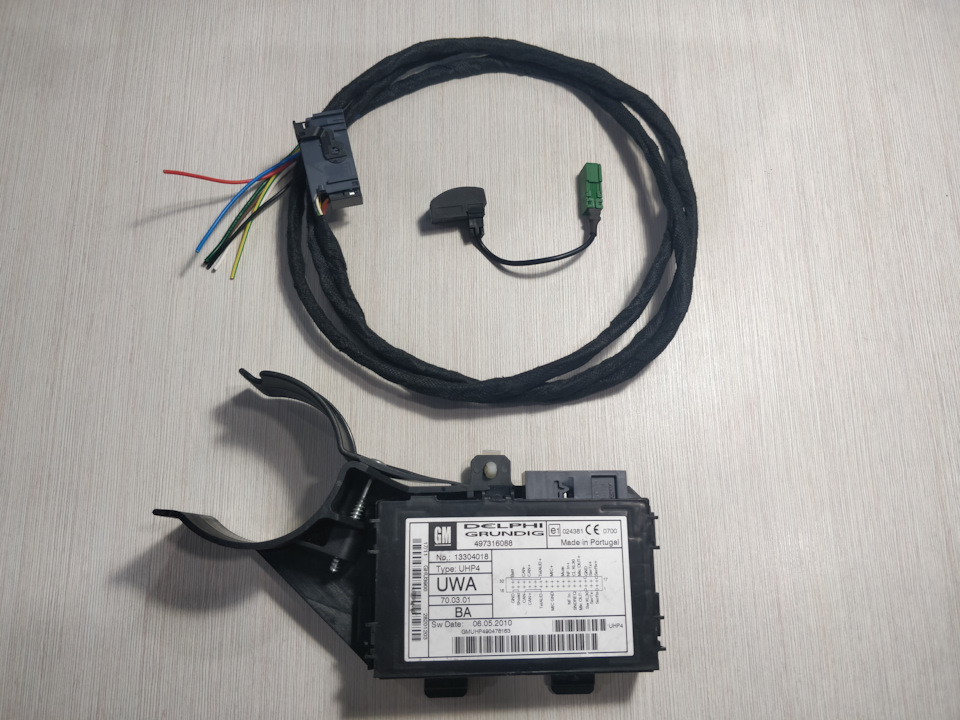

Повернулася хороша пропозиція, чотири блоки штатного гучногозв'язку UHP4. Відразу запропонував батькові поставити йому на авто, а він не відмовився. Батькові дістався блок гучного зв'язку UHP413304018 ВА. Управління), мікрофон 13255447, кронштейн 13188850.Проведення блоку UHP4 і мікрофона робив сам. Джгуту магнітоли, асинім дроти (2шт) від мікрофона.

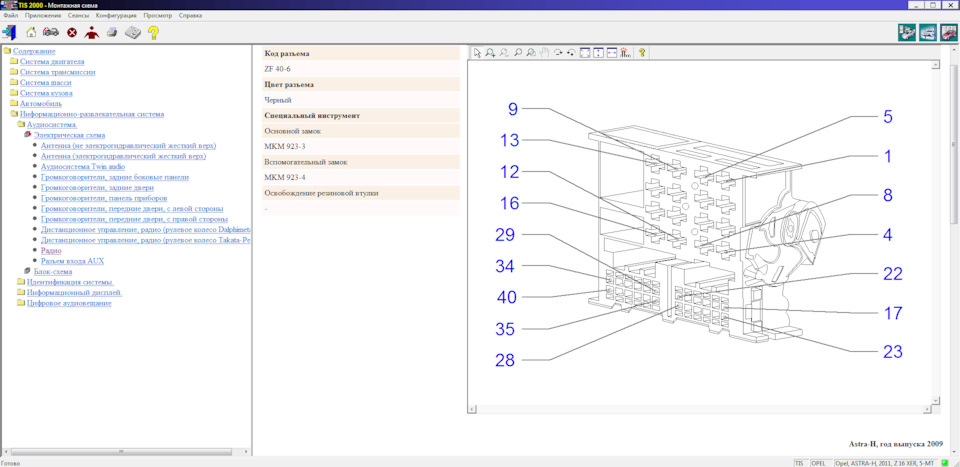

Роз'єм блоку EHU

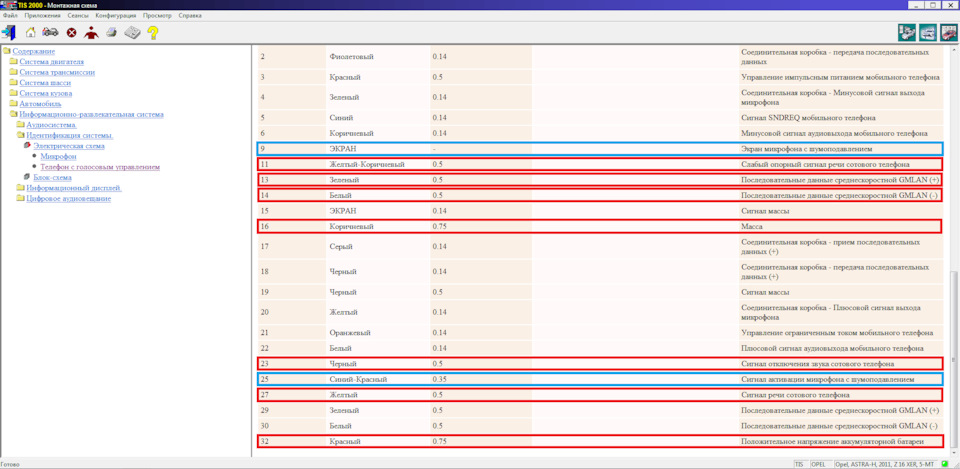

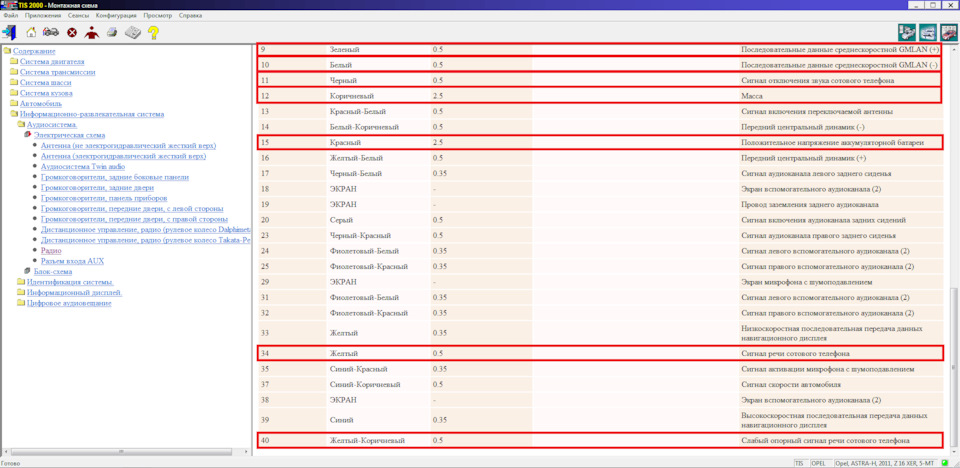

Червоним виділені дроти (7шт) які підключаються до джгута UHP4
Розбираємо плафон встановлюємо мікрофон і вставляємо ранішепідготовлену проводку з пінами в штатну колодку<
Проведення мікрофона опускаємо по стійці вниз
Встановлюємо блок управління UHP4 і підключаємо проводку до роз'ємумагнітоли.
Складання салону
Далі переходимо до конфігурування:<
1. Конфігуруємо Mid Speed CAN-Bus у наступних блоках:CIM, EHU, DIS, ECC.
2. Включаємо наявність Mobile Phone Portal у варіантах конфігураціїDIS.
3. Перезаливаємо прошивку блоку UHP4 за допомогою SPS програмування(MDI + GlobalTis).
SPS програмування UHP4
SPS програмування UHP4
4. Конфігуруємо Mid Speed CAN-Bus у наступних блоках:UHP4
5. Програмуємо свої VIN у блоці UHP4.
6. Програмуємо кодовий індекс UHP4.
7. Відшиваємо блоки:EHU, DIS, ECC за допомогою свого CarPass.
8. Пришиваємо блоки:EHU, DIS, ECC, UHP4 за допомогою свогоCarPass.
9. Стираємо гору помилок у блоках, які виникли через SPSпрограмування.
10. Радіємо отриманому результату.
Підсумковий результат. Мультимедійна система у максимальнійкомплектації
Другий блок дістався нашому одноклубнику nossferatti, чекаю на його звіт про встановлення. Ще два блоки в наявності, звертайтеся комусь потрібні (є кронштейни під Astra H і ZafiraB).
Коментарі17
Здрастуйте. Я правильно розумію, що від блоку до магнітолі дроту довжиною 1.8м? Не надто довгі? Якого перетину брали?
У притик 1.5 метра. Кольори та перерізи в таблиці.
Доброго вечора, цікавить комплект штатного блютуз на айстру
Добрий. Ми в різних країнах на жаль.
Це начебто не проблема, я з Мінська та з Німеччини купую запчастини
Проблема у відносинах двох країн, України та Росії, переслати дуже важко, я б сказав мало реально.
Добрий день! Лежить схожий комплект, чекає на установки. Відсутня тільки проводка до мікрофона, не підкажеш який кабель використовував і які піни? Дякую!
Піни такі ж як в основному роз'ємі, провід проклав простий ПВ3.
До повної комплектації мультимедії ще DVD 90 NAVI. Але чорна за адекватною ціною рідкість.
У мене на полиці лежить, продаю її)) Батько відмовився від неї, сказав що навігацією цієї користуватися не буде, а просто так її ставити сенсу нема. За звуком DVD 90 Navi і CD 70 Navi звучать однаково.
Тоді немає сенсу морочитися.
По цьому поставив CD 70 Navi, а DVD 90 Navi вирішив продати, тому що вона коштує грошей.
Скільки на рублі коштує?
Помножуй +- на 2-3
Коли писав, у пості взагалі жодних цифр не фігурувало
А, зрозумів тебе)
Та я не вказав із самого початку ціну. Пізніше побачив і додав.
