Ні для кого не секрет що гольф в Р-Обліку виглядає дуже ефектно, але проблем там вистачає, залишу тут повний список необхідного, щобпотім не рити весь інтернет при встановленні.
Запис чесно повністю скопійований у OctoberRust

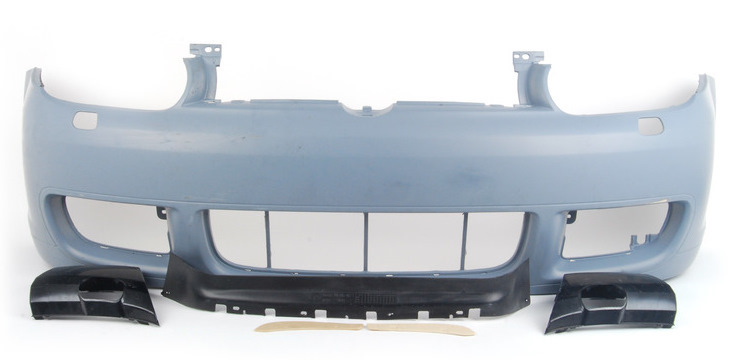

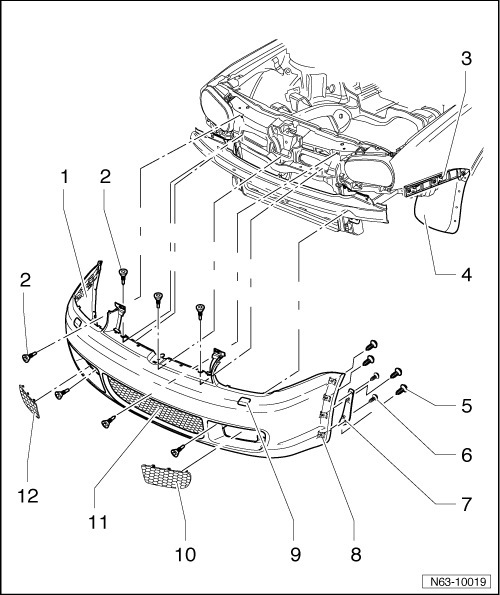

1. 1J0807217HGRU — Бампер
Комплект для Європи (3 дифузори, 2 подовжувачі під локери) 2.6N0807199 — Гвинт з циліндрич. Головкою з внутрішнім шестигранникомM6X27 – 7 шт.
>
6N0807199
3. Напрямний профіль
1J0807183A лівий
1J0807184A правий
1J0807184A

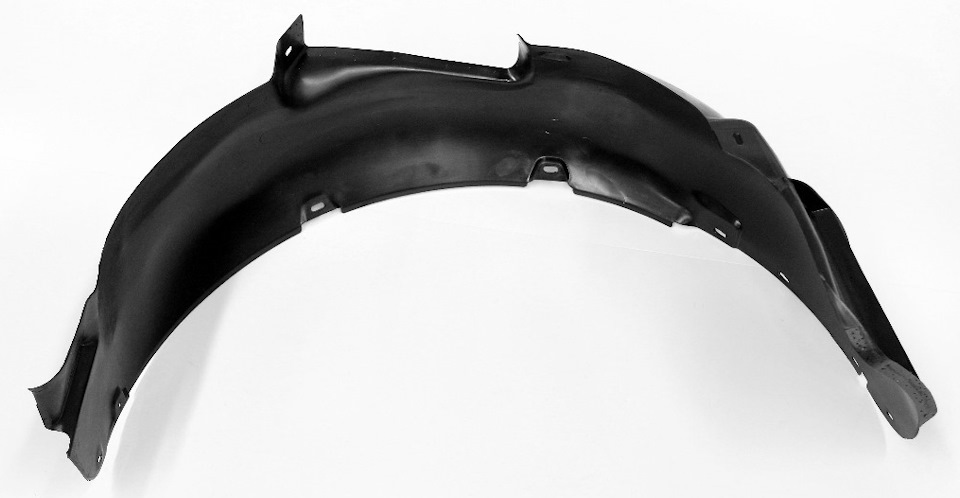

4. 1J0809961 A Пластик локера колісної арки зліва спереду
1J0809961 E Пластик локера колісної арки зліва спереду
1J0809962
1J0809962 F Пластик локера колісної арки праворуч спереду
1J0809961 A
5. N90775001 — Гвинт самонарізний із внутрішньою TORX 4, 8X16 - 8шт. N90775001
6. N90732102 - Гвинт самонаріз. З внутр. TORX M4x16 - 4 ш.ТN90732102
7. 1J0806569 Подовжувач зліва спереду
1J0806570 Подовжувач праворуч спереду
1J0806569
8. N0154391 - Гайка, вставна 4, 8 X16, 5X13 - 8 шт. N0154391
9. Кришки форсунок, що омивають
1J0955109BGRU ліва
1J0955110BGRU права
1J0955109BGRU
10. 1J0853665DB41 Решітка бампера ліва (глуха)
1J0853665DB41
11. 1J0853677FB41 Решітка бампера центральна
1J0853677FB41
12. 1J0853666JB41 Решітка бампера права
1J0853666JB41
13. N90 767 001 Гвинт (шпилька) - 2 шт. N90 767 001
14. Підтримка кришки бампера
1J0807723D ліва
1J0807724D права
місця кріплення n90767001
*10, 12. Bora R Bumper Grille
1J5854661AB41 – Left
1J5854662DB41 – Right
1J0807723D
> (я встановлював губу в передбачені штатні отвори під вставнугайку з саморізами, нічого додатково не свердлив у бампері, губузгинав по бамперу за допомогою фена, два вставні кріплення вкоротивнавпіл, хоча можна і не чіпати при установці в штатні отворибампера вони не зачіпають, йдуть углиб, краї губи довелосявкоротити на 7 см). N01396921 - Саморіз 4, 8X16 - 12 шт.
2. N0154391 - Гайка, вставна 4, 8 X16, 5X13 - 12 шт. Або N90775001 -Гвинт самонаріз, для останнього не потрібні шайби (M5)1ML805903
схема 2
2. 1J0805962F — Дифузор радіатора
3. N01396921 - Саморіз 4, 8X16 - 6 шт.
4. N0154391 - Гайка, вставна 4, 8 X16, 5X13 - 6 шт.
5. N10491001 - Кліпса - 12 шт.
Схожі записи
На шляху до турбо чи свап це в крові! Сагаяк ми строкер 2.0 збирали…
На шляху до турбо чи свап це в крові! Сагаяк ми строкер 2.0 збирали…
7
Коментарі18
це оригенал?
так
Може хтось підкаже розміри центральної решітки бампера, дуже потрібно?
А ось ці упори 1J0807723D чим кріпляться? Який там саморіз має стояти?
Від куди брав схеми встановлення деталей? Може могби поділиться посиланням?
Просто погуглив пів години, там схеми з екзиста трапляються і ялинка
Зрозумів спасибі
ось де креслення подовжувачів під локери дістати ... можна самому зробити, а не платити по 1500 за шт.
а як дізнатися фактичний розмір?
Підказка Для цього потрібно знати розмір зошитової клітини!)
Та зрозуміло))) це логіка)))Тока малювати впадлу, думаю як роздрукувати)))
ну роздрукуй у додатку, де є масштабна лінійка
О, точняк, не подумав
ось хто б мені такі задні дав))) завтра ставити треба
під задній бампер і локери? у тебе задній теж р32 оригінальний?
Так
А чим відрізняються локери А та Е від В і F?
імовірно тільки дірками)
