Схема електропроводки ВАЗ-2101:Запобіжники
Схема електропроводки ВАЗ-2101

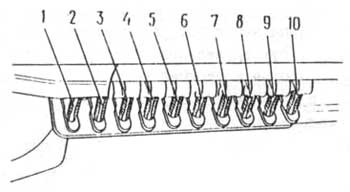

Запобіжник №1
Струм — 16A
Плафони.
Звукові сигнали.
Штепсельна розетка.
Прикурювач.
/>
Лампи стоп-сигналу.
Запобіжник №2
Струм — 8 A
Склоочисник та реле склоочисника.
Електродвигун обігрівача.
Омивач.
Запобіжник №3
Струм — 8 A
Ліва фара (дальнє світло) та контрольна лампа< br/>
включення далекого світла.
Запобіжник №4
Струм — 8 A
Права фара (дальнє світло)
> Запобіжник №5
Струм — 8 A
Ліва фара (ближнє світло)
Запобіжник №6
Струм — 8 A< br/>
Права фара (ближнє світло)
Запобіжник №7
Струм — 8 A
Лівий передній ліхтар (габаритне світло).
/>
Контрольна лампа габаритного світла.
Правий задній ліхтар (габаритне світло).
Лампа освітлення багажника.
Ліхтар освітлення номерного знака.
/>
Лампа освітлення комбінації приладів.
Запобіжник №8
Струм — 8 A
Правий передній ліхтар (габаритне світло).
Лампа освітлення прикурювача.
Лівий задній ліхтар (габаритне світло).
Підкапотна лампа.
Запобіжник №9
Ток - 8 A
Контрольна лампа тиску масла.
Покажчик температури охолоджуючої рідини.
Покажчик рівня палива з контрольною лампою.
Контрольна лампа включення гальма стоянки
і рівня гальмівної рідини.
Покажчики повороту та відповідна конт.Лампа
Контрольна лампа заряду акумуляторної батареї
Ліхтар заднього ходу.
Лампа речового ящика.
Запобіжник №10
Струм — 8 A
Регулятор напруги.
> Обмотка збудження генератора.

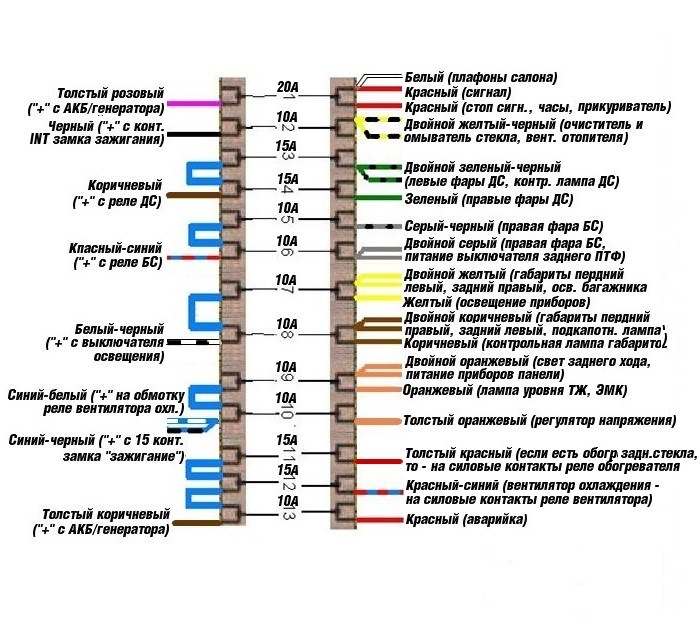

Спосіб заміни (у мене простіше не вийде описати тут все в крапку)vaz2101.com/showthread.php? t=18712
