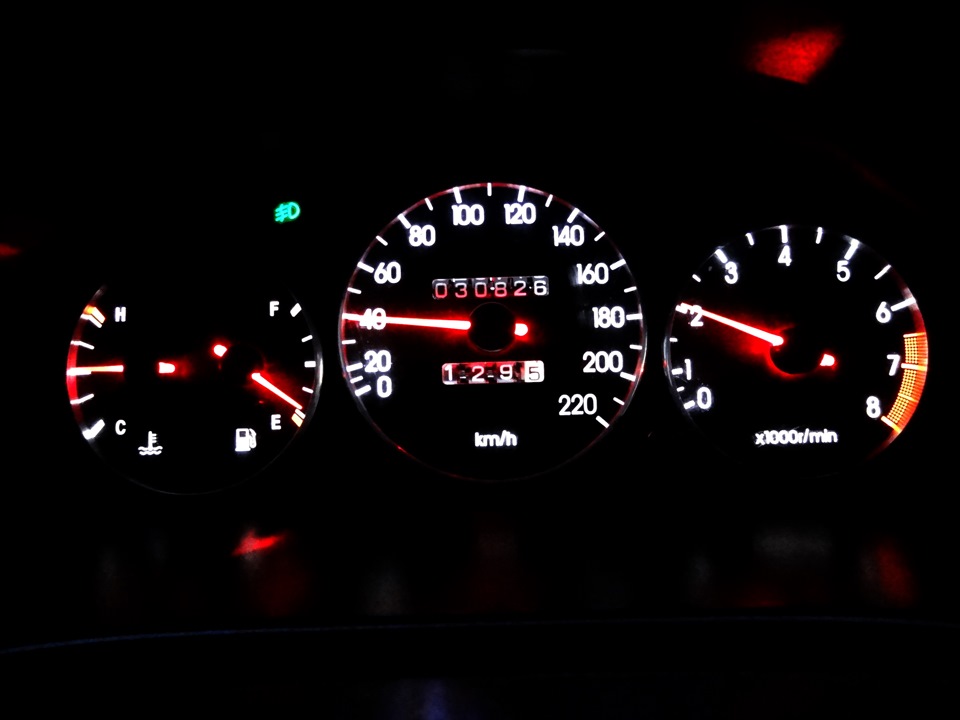

Робимо пересвіт приборки та клімату на Lanos 1.5 самостійно

Постараюся написати все докладно, але швидше за все не за одинраз./>
1) Терпіння
2) Наполегливість
3) Руки з потрібного місця
4) Елементарні знання в радіотехніці
> 5) Багато різного інструмента)))
6) Пацеент (тобто машина яку будемо переробляти)
Все необхідне -програма для розробки та виготовлення плат, файлифото по максимуму заллю на файлообмінник.
Тут
Відкриваємо файли в програмі, було багато редакцій друкованої плативибирати не став, залив усе.Дивимося самостійно. На 95% має всебути близько.Пам'ятаю трохи доопрацьовував за місцем.
Для виготовлення плат потрібен буде оліт односторонній, купуємотонкий, для того щоб можна було різати його ножицями. Друкуємо напапері від самоклейки (купуємо кілька аркушів або просимо на "новійпошті"). Вони її багато дають пару листів А4 без проблем. Друкуємона гладкій лощеній стороні. Друкуємо тільки на лазерному принтері.Виставляємо кількість тонера в налаштуваннях на максимум. Даліберемо оліт і ретельно його знежирюємо і зачищаємо (можнавикористовувати Сиф або їм подібні речовини) до отримання матовоїмідної поверхні.
>

1) Беремо праску, накладаємо наш папір з роздруківкою на мідь.Поверх нашого паперу кладемо ще два аркуші паперу щільністю 80г\мповерх нашого аркуша і праскою на максимальній потужностіпридушуючи ретельно прогладжуємо протягом 8-10 секунд. Даємо трохиохолонути і акуратно знімаємо папір.
< 2)Спосіб 2- використовуємо у кого є ламінатор. З ламінаторомефект набагато кращий. Малюнок перекладається в 95% повністю.Попередньо в кінці товарів купуємо маркер для дисків з тонким ітовстим "жалом" Там де доріжки не перевалилися домальовуємомаркером. Далі труїмо плати, тобто. Видаляємо не потрібну наммідь.
Можна це робити за допомогою хлорного заліза, я використовувавінший більш дешевий метод. Купуємо в магазині лимоннукислоту (порошок) та в аптеці перекис водню.
На 100 мл перекису потрібно 30 гр лимонної кислоти та ложкустолову(5-8гр) солі.
Все це змішуємо у посуді з плоским дном і за розмірами достатньою, щоб помістилася плата.Нагріваємо в мікрохвильовій печі до50-70градусів. Кладемо наші плати стежимо за процесом трави. Робимоце в приміщенні, що добре провітрюється. У процесі реакціївиділяється неприємний газ. Руки теж краще не мокати))). Позакінченню травлення зчищаємо лак і лудимо доріжки. SMD резисторів.Потужність резисторів вибирайте максимально можливу длявстановлення на плату за розмірами. Не забуваємо, що світлодіодимають полярність, і всі повинні бути припаяні + до +, інакшечастина горіти не буде. Так само ви повинні пам'ятати що струм, щопротікає через один кристал діода не повинен перевищувати 20 Ма, інакше ви спалите світлодіоди. В ідеалі струм має бути 15-18 Ма.Якщо хтось надумає робити плату плавного розпалювання, для цьоготеж є все в архіві. Схема проста. Робити все навісним монтажем.Транзистор обов'язково ставити на радіатор

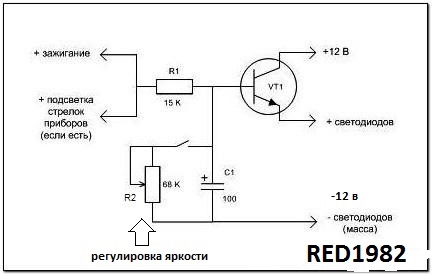

Схема плавного розпалювання.

Якщо є у кого якісь питання -пишіть відповідь!
