DAB радіо, або історія про те, як поспішив

Цей запис йде трохи не в загальній хронології, але нехай буде:)
Оновлений Bolero (5Q0035842C) підтримував прийом цифрового радіо.До відключення якого в кодуваннях мусолила очі помилка DABантени.
Час минав, було замовлено камеру, про яку ще буде пост, і буловирішено прокинути проводку для DAB-антени.

Що взагалі таке DAB Цифровий формат радіо, який поступово будевитісняти FM (уКХ) Докладніше у вікі
у Гольфа, але так і не знайшов потрібний парт-номер.Другий варіантпіти стопами камраду lprot І приклеїти на склоантену.Але внутрішній естет переміг. Нам підійде підсилювач зпарт-номером 5E5035577B (подвійний чорний роз'єм).
Англійською Ebay був знайдений за $20 потрібний підсилювач.

Shopping list:
1. Антенний підсилювач 5E5035577B ($20 + 113₴ доставка)
2. Коаксіальний кабель RG174. Брав такий, 18 ₴/м. Потрібно 6м.Після протягування та обтиску залишилося 15 см.:)
3. Рознімання FAKRA. Про них нижче
4. Термозбіжна трубка 2.5 мм

Необхідний інструмент:
1. Пластикові лопатки для зняття кліпс
2. Біти Torx 20, 25
3. Обтискання для коаксіального кабелю
4. Кусачки
5. Ніж
6. Пасатижі
7. Ізолента Tesa
8. Ноутбук та VAG-COM
Про роз'єми FAKRA.

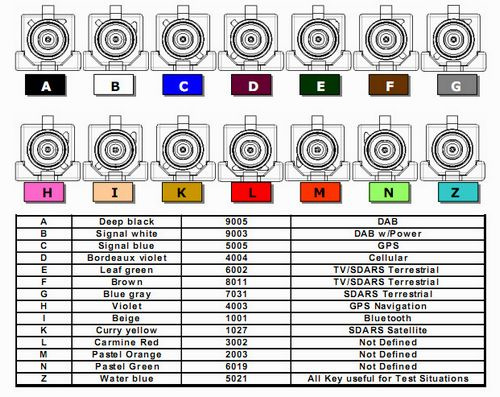

Роз'єми FAKRA широко використовуються в автомобільній індустрії.Роз'єми відрізняються між собою положенням ключів, і відповіднокольором:Найповніша табличка, яку знайшов
Спочатку не надав цьому значення, але потім розглядаючи готовідроти на аліекспресі виявив, що різниця таки є. Сині роз'єми булиздані назад у магазин і поміняні на прямі Water blue (Z у табличцівище), оскільки чорних не було.
Але й тут історія не закінчується. Першим нюансом виявилося, щопрямий роз'єм можна підключити до юніту, але для цього треба будедопомагати собі другою рукою спрямовуючи косу проводів. Тому кращешукати кутовий роз'єм, як антена і як роз'єм LVDS.
Другий нюанс виявився безпосередньо в момент підключенняпідсилювача.У Рапіді рідний підсилювач був підключений поодинокимфіолетовим роз'ємом (D у табличці), а новий підсилювачпідключається подвійним чорним роз'ємом. Тому як тимчасовий колгоспдовелося силою підключити фіолетовий та зняти з нового роз'ємукорпус та підключити так. Тому зараз шукаю подвійний роз'єм (чорнийабо Water blue), щоб зробити все по красі. Як обтискати FAKRA?
! Я не справжній зварювальник Я обтискаю коаксіал раз на рік, зітхання і "я обтискаю із заплющеними очима, а це халтура" проханнязалишити при собі!

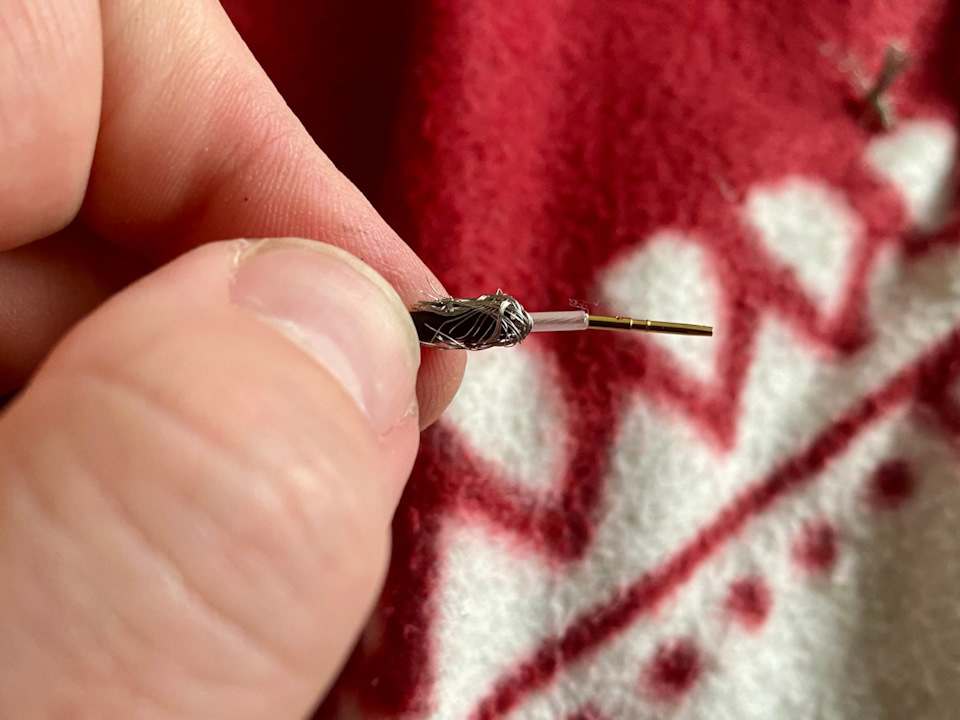

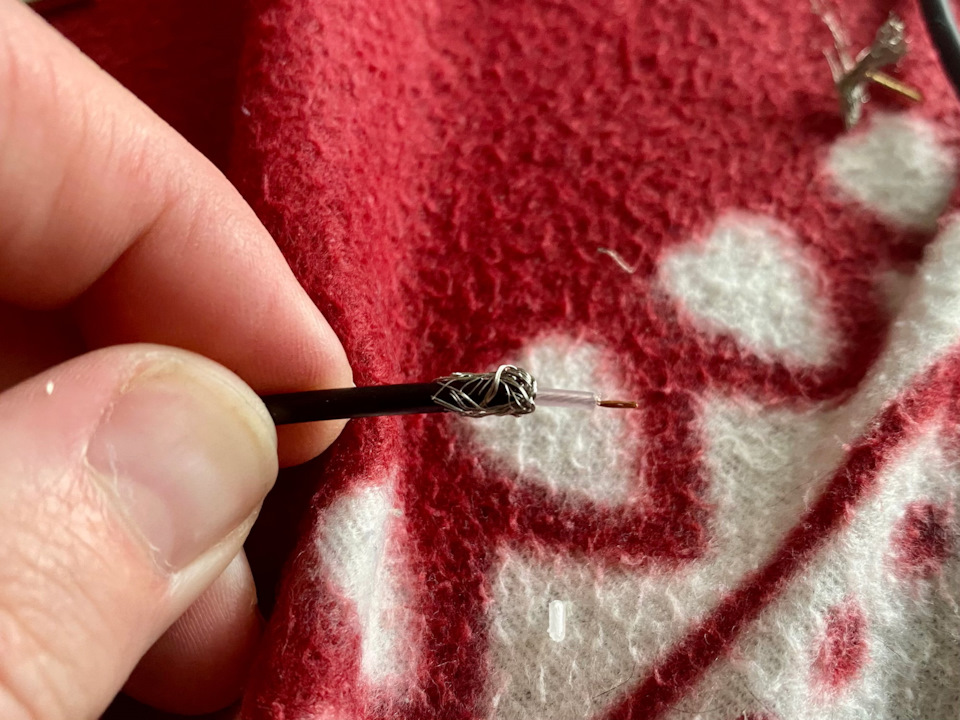

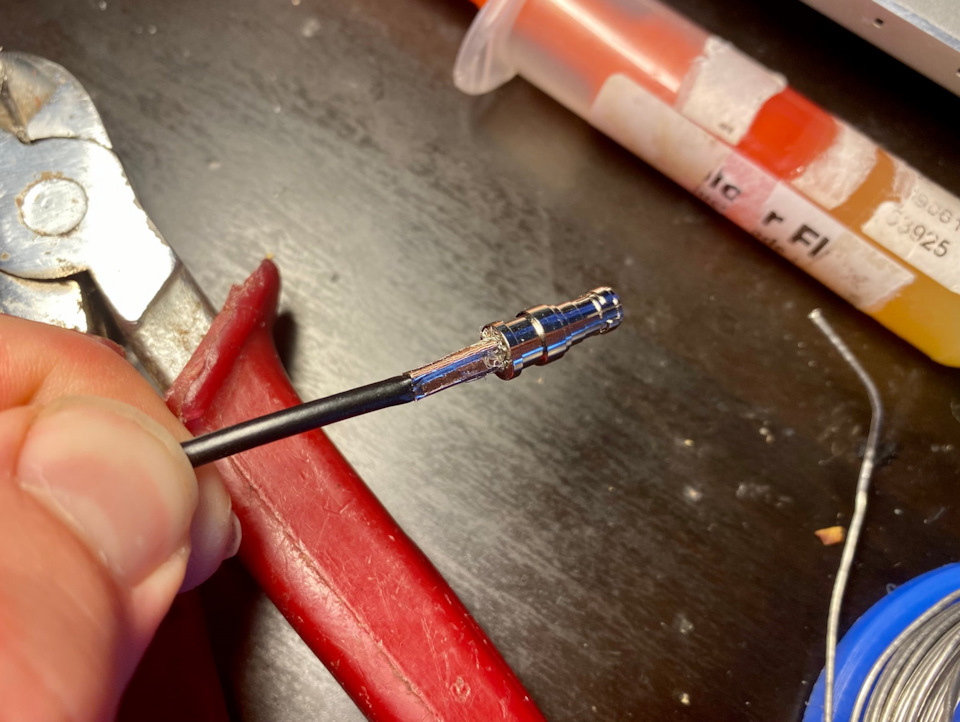

Та власне ніякої магії. Нанизуємо на кабель термозбіжну трубку ігільзу. Зачищаємо приблизно сантиметр ізоляції і відгинаємообплетення назад. Зачищаємо 2-3 мм жили. Надягаємо центральнийконтакт, приміряємо, щоб він увійшов до кінця в корпус роз'єму, обтискаємо. Вставляємо центральну жилу, відгинаємо на корпусрознімання обплетення, натягуємо гільзу і обтискаємо. >

Обпалюємо термоусадку, вставляємо в корпус і фіксуємо клямкою.

Спочатку простягнув проводку. Тут усе просто. Разом зі джгутомпроводки для камери (коаксіал + CAN і живлення) мотаємо в ізолентунаш коаксаїльний кабель.
Відміряємо "хвіст" до підсилювача і простягаємо джгут уляду:Тягнемо тягнемо, і доходимо до юніта . Відміряємо невеликийзапас і знову обтискаємо FAKRA:

Тим часом антенний підсилювач доїхав до відділення "новоїпошти"

Внизу рідний, зверху новий
Трохи нутрощів, подіваємо 8 клямок:
Коннектор антени:
> FAKRA-тата:

Відкручуємо один гвинт під Torx 20, знімаємо другий край і ставимоновий підсилювач, підключаємо (криво так):

<
Кодуємо магнітофон:
Блок 5F:
Кодування:
Байт 10:біт 0-3:00 -> 02Запчасти на фото:5Q0035842C
Було:
3V5035577A
Стало:

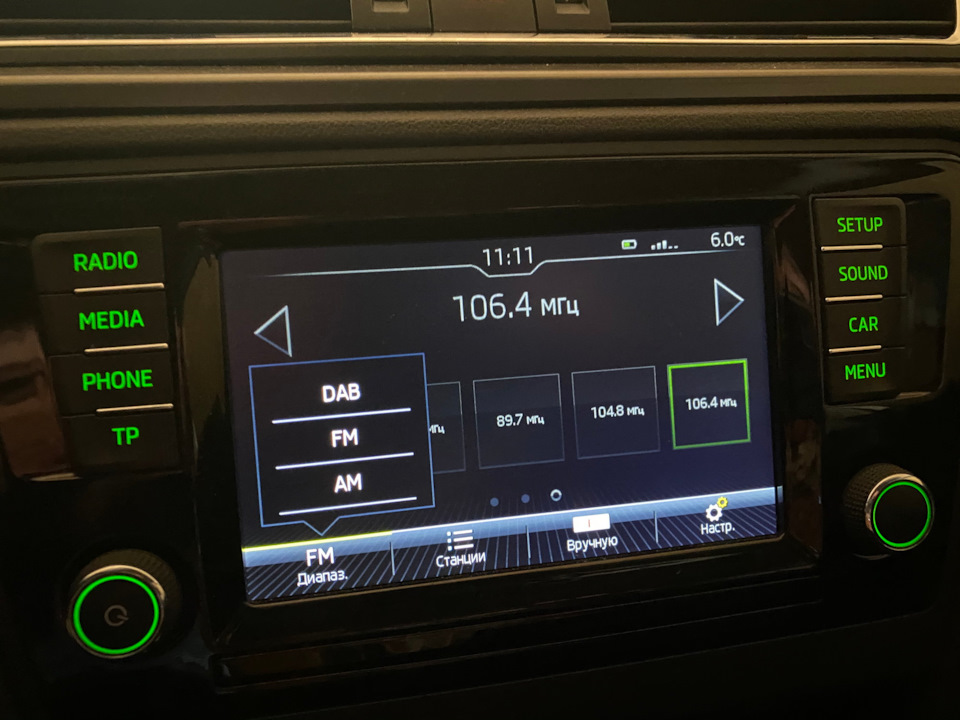

Включаємо DAB діапазон і засмучуємося, в Дніпрі DAB немає:(
Перевіряємо помилки в блоці, помилок немає. Читаємо новини тавиявляємо, що поки що є тестове мовлення у Києві. Ну значить час щене настав:)

")
