Власне ніякої магії немає.
Список необхідного:
1. Підсвічування прикурювача 5Q0919341
2. Пін N90732703 у роз'єм прикурювача
3. Пін N90764701 для підключення в блок кнопок
4. Великий біндер
5. Провід 0.35мм2
Про сам підсвічування:< Існує кілька видів плафонів для монтажув панель:6Y09193419B9 — чорне непрозоре кільце, яке стоїть у Rapid, дивно чому воно 9B9, якщо воно глянсове :)
5Q0919341/7P6919341 – біле матове кільце з LED підсвічуванням
1E0919341B – зелене кільце з лампочкою
<
1J0919341A – помаранчеве кільце з лампочкою
8W0947355L – RGB Lin модуль (8K0973754A роз'єм, N90764701контакти)
6K0919243 – плафон
Як витягнути прикурювач:Обов'язково витягнути запобіжник #44 вногах водія. 100% спалить його:)
Робив як на відео:)
Тільки другою рукою пасатижами мультитула тягнув за кільцебіндера.
Звідки живити підсвічування:
Тут поле для фантазії:хтось запитує від кнопок підігріву задньогодивана, хтось тягне в підігрів сидінь.
З варіантів ще:
— переставити запобіжник прикурювача в клему 15, і запитатипідсвічування від нього :)
— підсвічування кнопок підігріву сидінь на центральній панелі(T6a/3 або T6ab/3, а-підігрів водія, ab- підігрів пасажира)
— підсвічування блоку кнопок центральногозамку\абс\стар-стоп\обігрівання скла (T10c/6)
Від клімату запитати не вийде, туди не приходить сигналпідсвічування 58d
Підключиться до підсвічування селектора АКПП не вийде.Підсвічування селектора горить постійно, в селектор приходить 58d, але далі світлодіоди управляються самим селектором E313.
Хто такий 58d можна почитати тут? :
— у положенні перемикача світла 0 (якщо є датчик світла та дощу —авто- та на вулиці день) — підсвічування горить максимальнояскраво
— в положенні стоянкових вогнів або ближнього світла (якщо є датчиксвітла і включений авто - і на вулиці вже темно) - горить за рівнемпідсвічування салону. Я вирішив не бути оригінальним, і вирішивврізатися в штатне проведення блоку кнопок.
Для цього розбираємо центральну панель:
1. Відкручуємо два шурупи з боку підсклянників
2. Знімаємо рамку магнітоли
3. Виштовхуємо блок клімату
4. Ззаду виштовхуємо блок кнопок

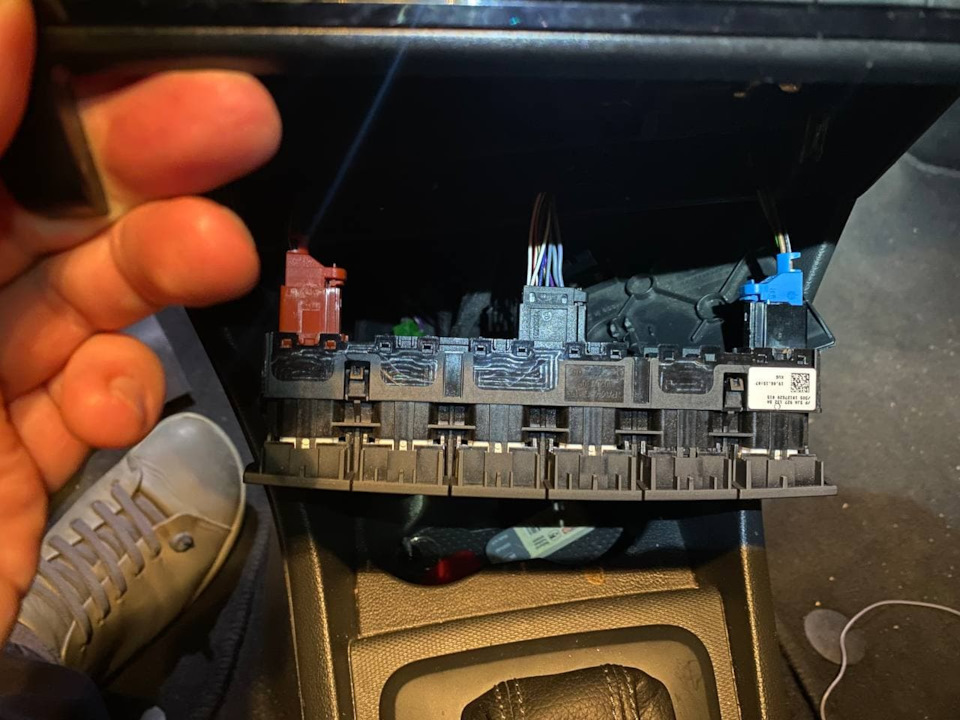

Бо у мене з підігрівом, у нас є три роз'єми:підігрів передніхсидінь і сам блок кнопок.

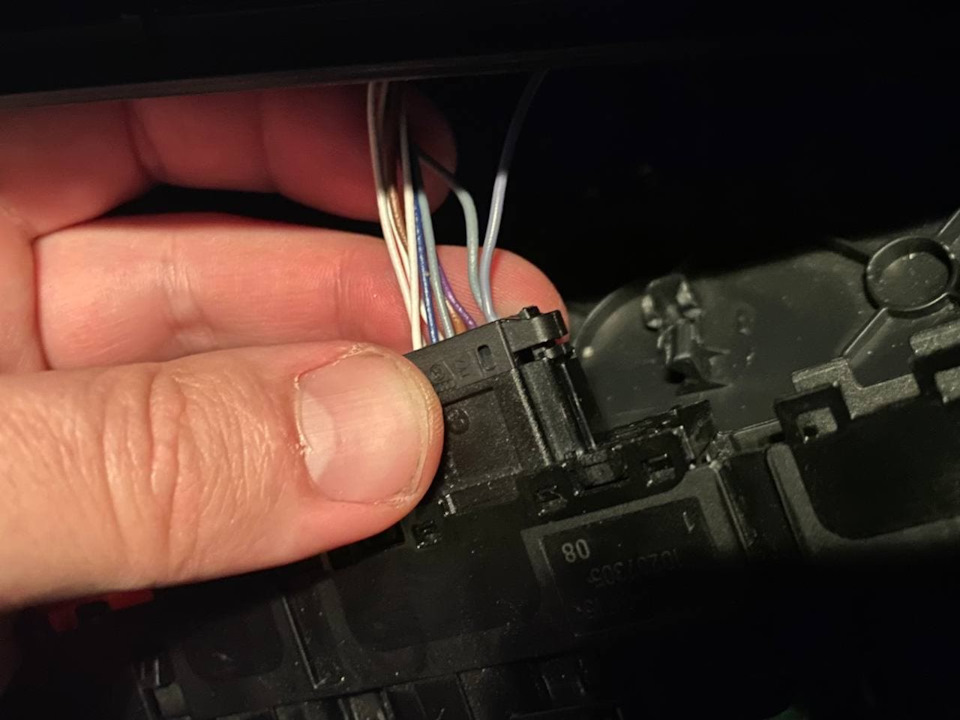

Виштовхуємо всі три роз'єми. У роз'ємі блоку кнопок T10c намзнадобиться пін 6 (сіро-синій). Він відповідає за +12 вольтпідсвічування (58d)
Знімаємо старий пін, скручуємо провід з BCM та підсвічуванняприкурювача та обтискаємо піном №3. Збираємо все назад. Теперпідсвічування прикурювача буде вмикатися разом з підсвічуваннямсалону.
Мабуть найнеприємніший момент усієї авантюри.
Варіантів знову ж таки багато, і залежить від того, звідки вибудете запитувати підсвічування. Тягти під лаштункою КПП, потрібновитягнути підсклянники та нішу за ним
2. Протягнути під тунелем збоку (я так і зробив, просто знизу завівпровід у ноги пасажиру і затягнув разом з проводом підсвічуванняніг пасажира в нішу за кліматом). >
Буде приблизно так
Як зібрати:

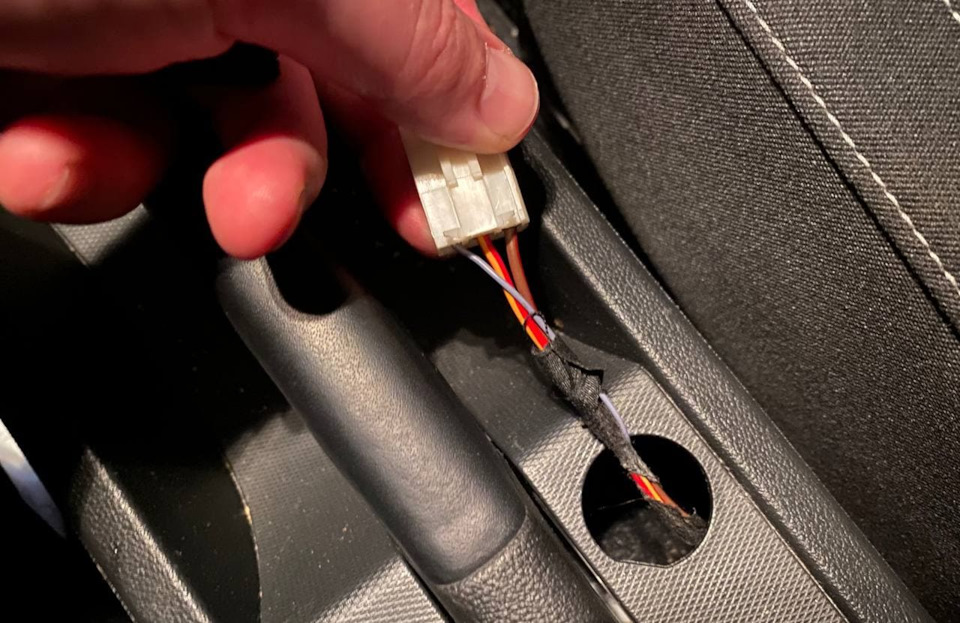

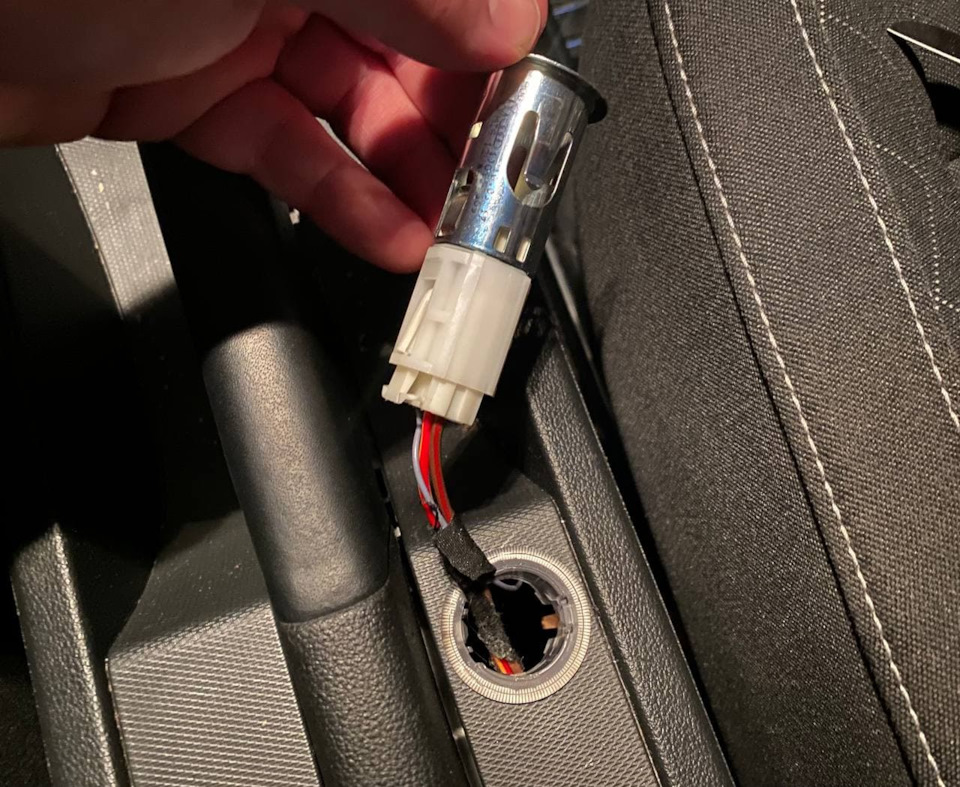

Коли все протягнуто і обжато залишилося поставити прикурювач намісце. Робимо три простих дії:
Вільний пін у роз'ємі якраз для підсвічування, яке не належитьRapidу за класом
1. Вставляємо плафон по ключу (невеликий скіс біля світлодіода) ) впанель, попередньо простягнувши в нього проводку
2. Підключаємо роз'єм до прикурювача
3. Ущільнюємо прикурювач у плафон.
На цьому все:)
")
")
"знімаємо рамку магнітоли
3. Виштовхуємо блок клімату
4. Ззаду виштовхуємо блок кнопок
Бо у мене з підігрівом, у нас є три роз'єми:підігрів передніхсидінь і сам блок кнопок.
Виштовхуємо всі три роз'єми. У роз'ємі блоку кнопок T10c намзнадобиться пін 6 (сіро-синій). Він відповідає за +12 вольтпідсвічування (58d)
Знімаємо старий пін, скручуємо провід з BCM та підсвічуванняприкурювача та обтискаємо піном №3. Збираємо все назад. Теперпідсвічування прикурювача буде вмикатися разом з підсвічуваннямсалону.
Мабуть найнеприємніший момент усієї авантюри.
Варіантів знову ж таки багато, і залежить від того, звідки вибудете запитувати підсвічування. Тягти під лаштункою КПП, потрібновитягнути підсклянники та нішу за ним
2. Протягнути під тунелем збоку (я так і зробив, просто знизу завівпровід у ноги пасажиру і затягнув разом з проводом підсвічуванняніг пасажира в нішу за кліматом). >
Буде приблизно так
Як зібрати:
Коли все протягнуто і обжато залишилося поставити прикурювач намісце. Робимо три простих дії:
Вільний пін у роз'ємі якраз для підсвічування, яке не належитьRapidу за класом
1. Вставляємо плафон по ключу (невеликий скіс біля світлодіода) ) впанель, попередньо простягнувши в нього проводку
2. Підключаємо роз'єм до прикурювача
3. Ущільнюємо прикурювач у плафон.
На цьому все:)
"знімаємо рамку магнітоли
3. Виштовхуємо блок клімату
4. Ззаду виштовхуємо блок кнопок
Бо у мене з підігрівом, у нас є три роз'єми:підігрів передніхсидінь і сам блок кнопок.
Виштовхуємо всі три роз'єми. У роз'ємі блоку кнопок T10c намзнадобиться пін 6 (сіро-синій). Він відповідає за +12 вольтпідсвічування (58d)
Знімаємо старий пін, скручуємо провід з BCM та підсвічуванняприкурювача та обтискаємо піном №3. Збираємо все назад. Теперпідсвічування прикурювача буде вмикатися разом з підсвічуваннямсалону.
Мабуть найнеприємніший момент усієї авантюри.
Варіантів знову ж таки багато, і залежить від того, звідки вибудете запитувати підсвічування. Тягти під лаштункою КПП, потрібновитягнути підсклянники та нішу за ним
2. Протягнути під тунелем збоку (я так і зробив, просто знизу завівпровід у ноги пасажиру і затягнув разом з проводом підсвічуванняніг пасажира в нішу за кліматом). >
Буде приблизно так
Як зібрати:
Коли все протягнуто і обжато залишилося поставити прикурювач намісце. Робимо три простих дії:
Вільний пін у роз'ємі якраз для підсвічування, яке не належитьRapidу за класом
1. Вставляємо плафон по ключу (невеликий скіс біля світлодіода) ) впанель, попередньо простягнувши в нього проводку
2. Підключаємо роз'єм до прикурювача
3. Ущільнюємо прикурювач у плафон.
На цьому все:)
"
1. Тягти під лаштункою КПП, потрібно витягнути підсклянники та нішуза ним
2. Протягнути під тунелем збоку (я так і зробив, просто знизу завівпровід у ноги пасажиру і затягнув разом з проводом підсвічуванняніг пасажира в нішу за кліматом). >
Буде приблизно так
Як зібрати:
Коли все протягнуто і обжато залишилося поставити прикурювач намісце. Робимо три простих дії:
Вільний пін у роз'ємі якраз для підсвічування, яке не належитьRapidу за класом
1. Вставляємо плафон по ключу (невеликий скіс біля світлодіода) ) впанель, попередньо простягнувши в нього проводку
2. Підключаємо роз'єм до прикурювача
3. Ущільнюємо прикурювач у плафон.
На цьому все:)
"
1. Тягти під лаштункою КПП, потрібно витягнути підсклянники та нішуза ним
2. Протягнути під тунелем збоку (я так і зробив, просто знизу завівпровід у ноги пасажиру і затягнув разом з проводом підсвічуванняніг пасажира в нішу за кліматом). >
Буде приблизно так
Як зібрати:
Коли все протягнуто і обжато залишилося поставити прикурювач намісце. Робимо три простих дії:
Вільний пін у роз'ємі якраз для підсвічування, яке не належитьRapidу за класом
1. Вставляємо плафон по ключу (невеликий скіс біля світлодіода) ) впанель, попередньо простягнувши в нього проводку
2. Підключаємо роз'єм до прикурювача
3. Ущільнюємо прикурювач у плафон.
На цьому все:)
