Виставлення запалення на ТНВС Лукас

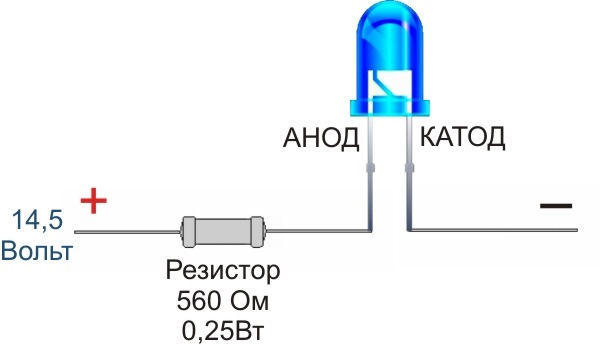

Схема підключення світлодіода на датчик холу для виставленнязапалювання

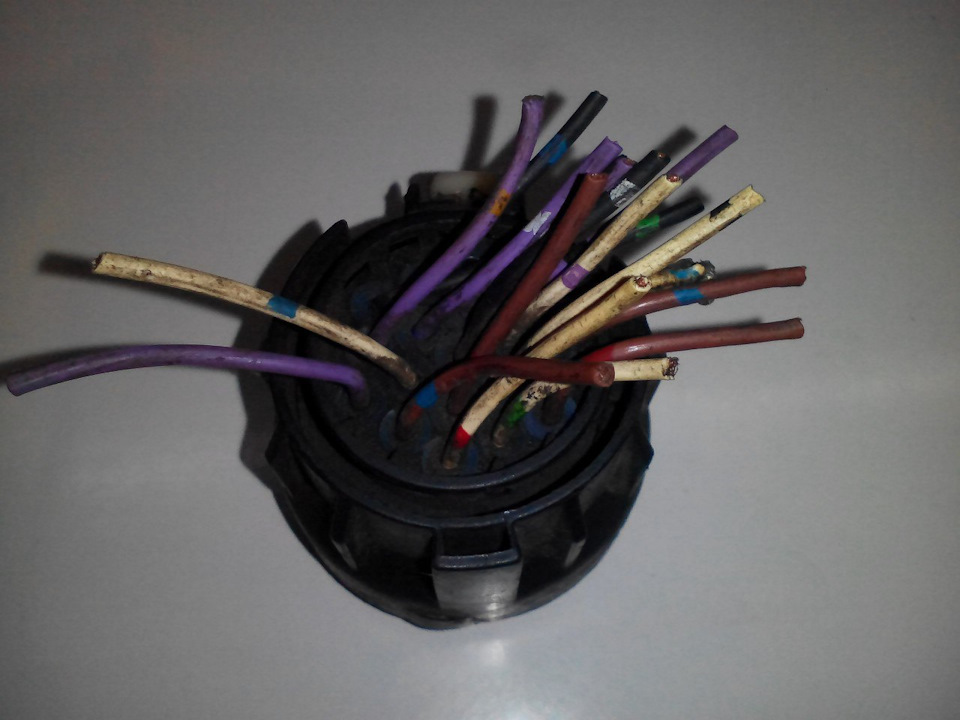

Фото роз'єму управління ТНВД
/>
використовуємо дроти бузковий та білий/синій
якщо не помиляюся білосиній це +
далі беремо малопотужний світлодіод будь-якого кольору і резисторна приблизно 560 Ом з'єднуємо за схемою. При світінні світлодіода єможливість підлаштувати запалення +/- 2 градуси .
Коментарі20
Так це точна схема?
Користуюсь нею. Завести і доїхати до паливника для виставлення в ідеал вистачає.
Головне правильно знайти потрібні дроти.
Та й полярність світлодіода не переплутати.
Біло синій це + фіолетовий - я зрозумів)
а можна детальніше про виставлення запалення за допомогою ялинки
я впевнений що Толик pire111 підкаже, тому що я тільки її купив, але прогу не поставив. Досвіду поки не маю.)))
А що там за прога йде?
forscan play.google.com/store/app….astech.forscanlite&hl=ua
Прикольно!Для мене взагалі стало одкровенням що дизельний транз можна елм-кой читати))))
Як все-таки правильно виставити запалення на епіку. Якою методою краще?
В ідеалі по компу, там точність до градуса. Але з реального то по світлодіоду.
Компом вже обзавівся і елм. Форскан вже майже вивчив. Яка все-таки методу. Підкажи, а то має бути заміна ГРМ і поточного насоса на запасний
Форскан запалювання не покаже. У мого паливника якась прога показана. Став по світлодіоду.
Треба тоді прогу. Може цієї проги.
Напевно є, тільки я не знаю)))
Тут знаємо тут не знаємо))) Дякую.
слухай, ну я сто разів бачив як паливник виставляє, але як прога називається не знаю. я купив форскан в надії що там є така функція, але був облом. виставляю по світлодіоду. як то так. вибач що не виправдав твоїх надій .))))
Та все нормально. Дякую.
це схема працює, тільки толку від неї немає. тому що лампочка спрацьовує від датчика холу а датчик холу виставляється за цією ж схемою до штифта, тобто лампочка загоряється завжди коли штифт входить по нулю, інша справа коли датчик холу збитий і тоді...
