Продовження.

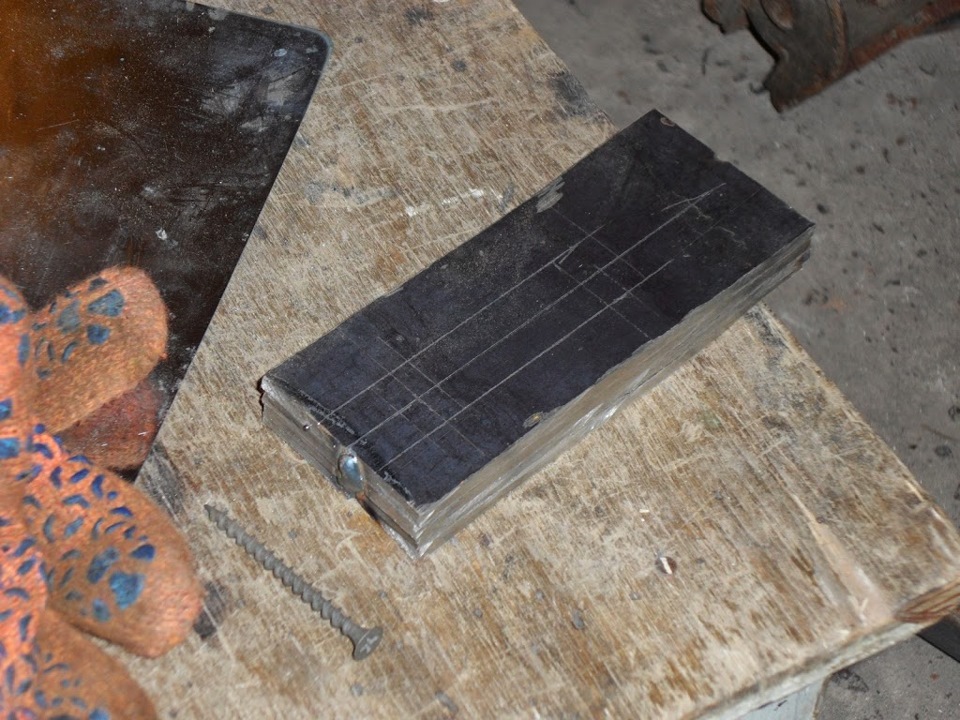

Вуха кріплення кулака:ріжу, варю бутеброд, розмічаю, свердлюверстатом у сусіда по гаражі, допилюю напилком (отвори 12х18), лаючись… геморенько…

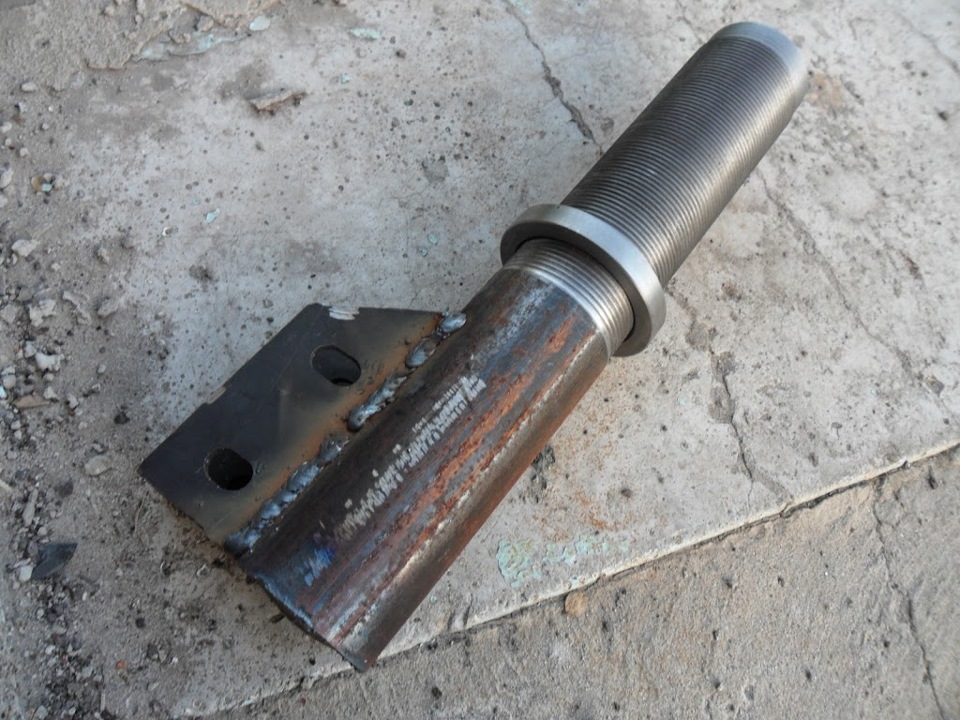

Варю до труби:

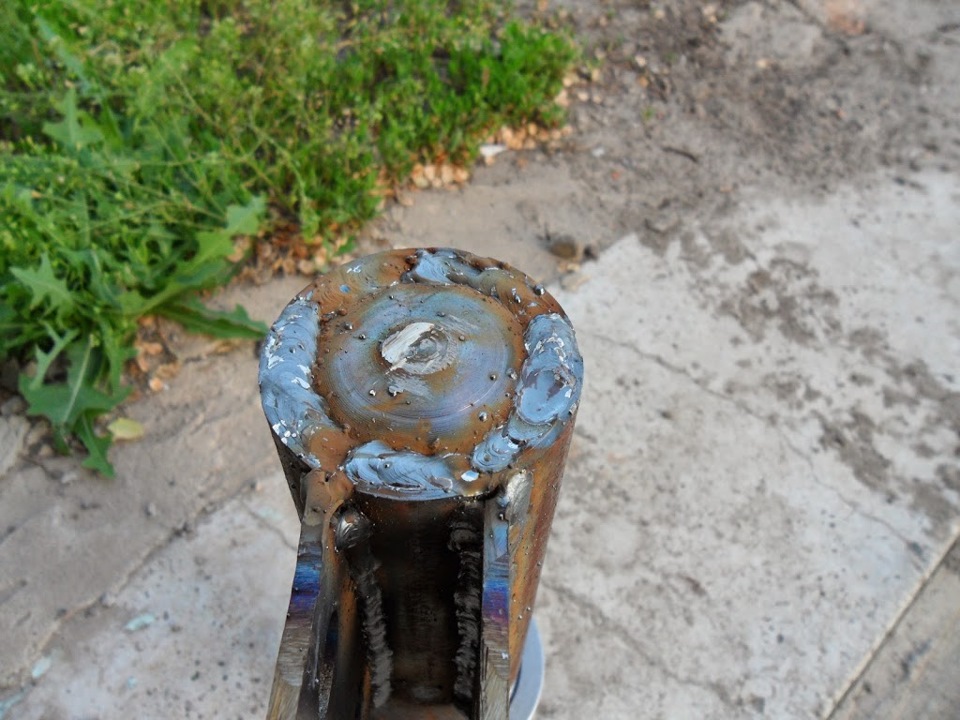

Приварюю денце:
p>

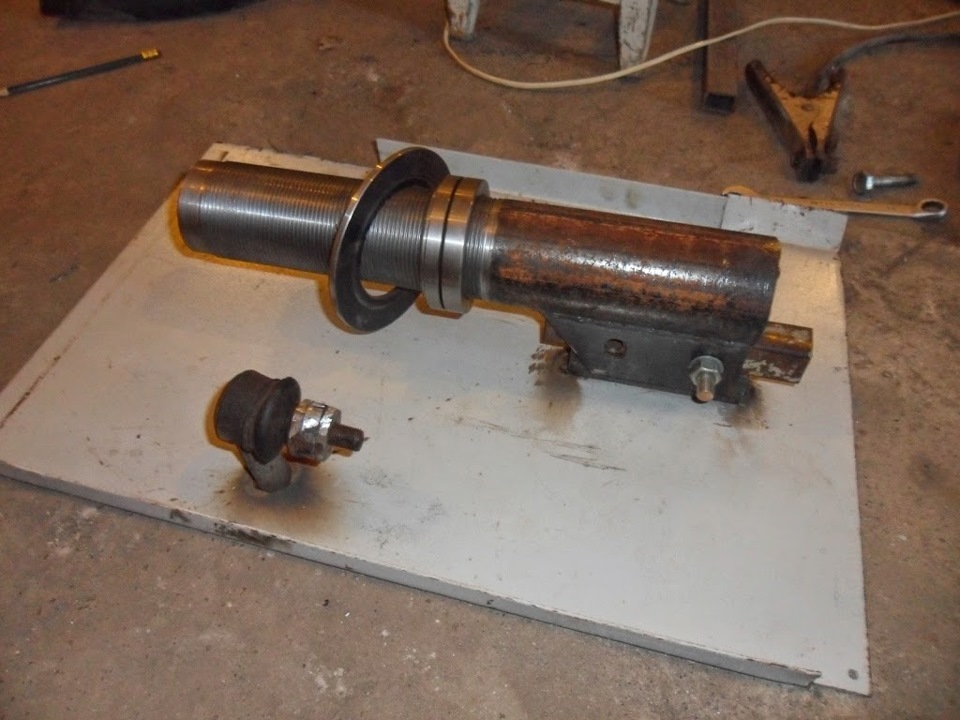

Відпилюю від стік стійки шматок сошки з конусом під кермовийнаконечник.Роблю по рідній стійці кондуктор, для того, щобприварити рульову сошку з потрібним кутом, прикручую до нього свійколгосп:
Сошка, початок:

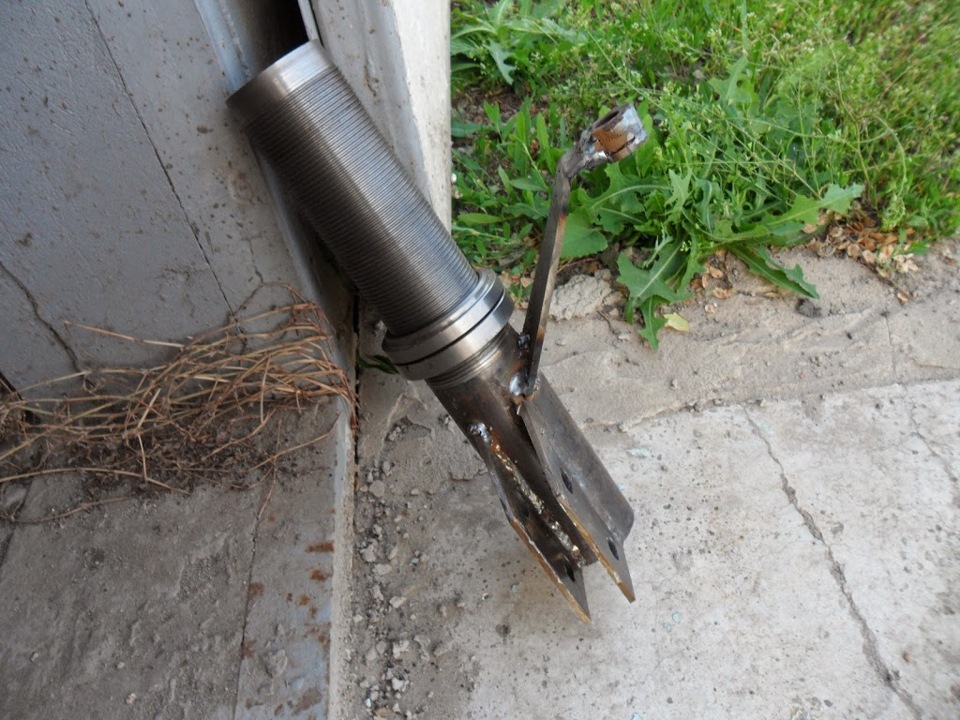

Сошка, фінал:
болти І знизу і зверху стоятиме розвальний болт-ексцентрик длябільшого діапазону регулювання:Сьогодні треба доварити другу стійку (залишилася сошка і упори розвальних болтів) і термінововідправляти на перепакування, щоб встигнути до вихідних зібрати всена тайм-аттаак на Полтаву. Думаю про додаткову фіксацію розвалу, Єякісь нитки ідеї? кулак перпендикулярно верхньому розвальномуболту?
Типу як у артракінгу тут, це ж те, про що я думаю?
Коментарі20
ні
відмінна робота!
дякую ))) досі не розвалилися навіть )))))
а че не з нержавіючої сталі робив?, різьблення щось іржавіє?
звичайну трубу знайти куди простіше/дешевше
а які стійки стоять?
начинка на базі СААЗівських стандартних
а вкорочені стоять чи стандарт?
геометрія та хід - стокові
млинець дуже круто і добре розписано)))!
Не підкажеш, якої товщини пластини використовував для кріплень поворотного кулака? І чим приварював (напівавтомат тощо)?
пластини 4мм, варив нехитро напівавтоматом в со2
дуже масивно!
аби не розвалилося)
Сергій ти мій кумир))) я коли мріяв про таких, але так руки і не дійшли. Красень! Респект!
головне не ставити дві стійки поруч, щоб не спалитися, які вони різні
Це саме те, про що ти думаєш. Тільки подумав дочитаю і напишу, про цей болт, дочитав, а ти сам зрозумів, красеньку!
Я для фіксації розвалу подумую прям на поворотний кулак приварити гайку. Просто і повинно працювати
Тоді на болті треба двосторонній наголос… Чи я не зовсім зрозумів твою ідею. схемку накалякати можеш?
двосторонній не вийде. це простий захист від відходу розвалу в мінус. як показує мій досвід, він саме в мінус завжди і йде.
