Встановлення магнітоли Cyclon 7031 GPS

Нарешті потеплішало і я взявся за встановлення китайського дива підназвою Cyclon 7031 GPS.

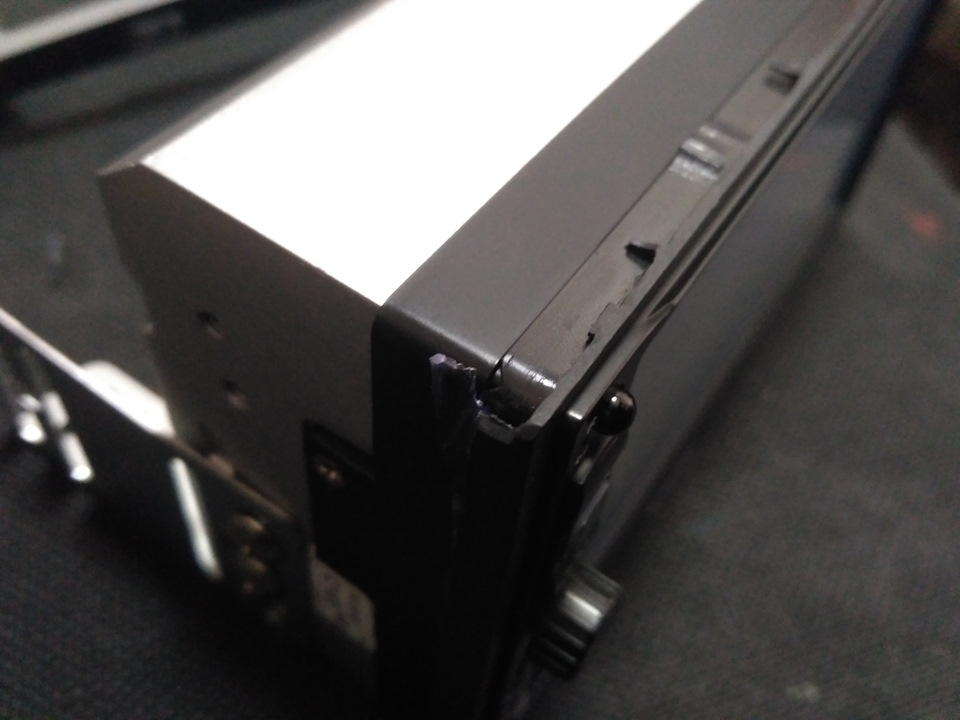

Так, як магнітола має нестандартний розмір 181 Х 105 мм інестандартне кріплення, то виникли деякі складнощі з установкою.Вседоводилося підганяти і допрацьовувати напилком і бормашиною.

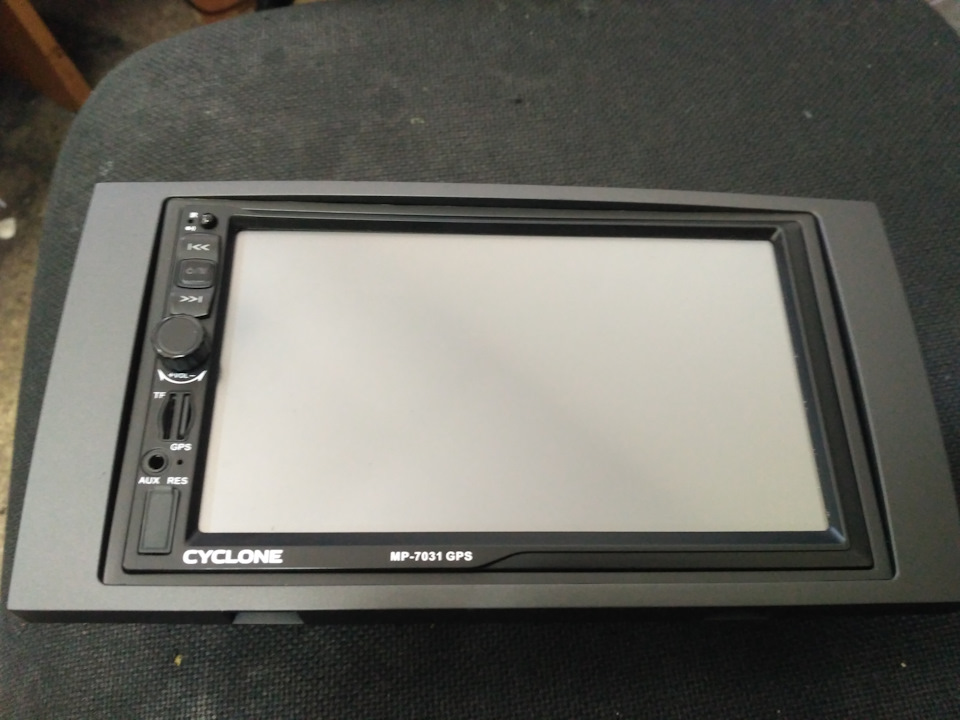

Спершу було підігнано рамку від магнітоли до магнітоли.

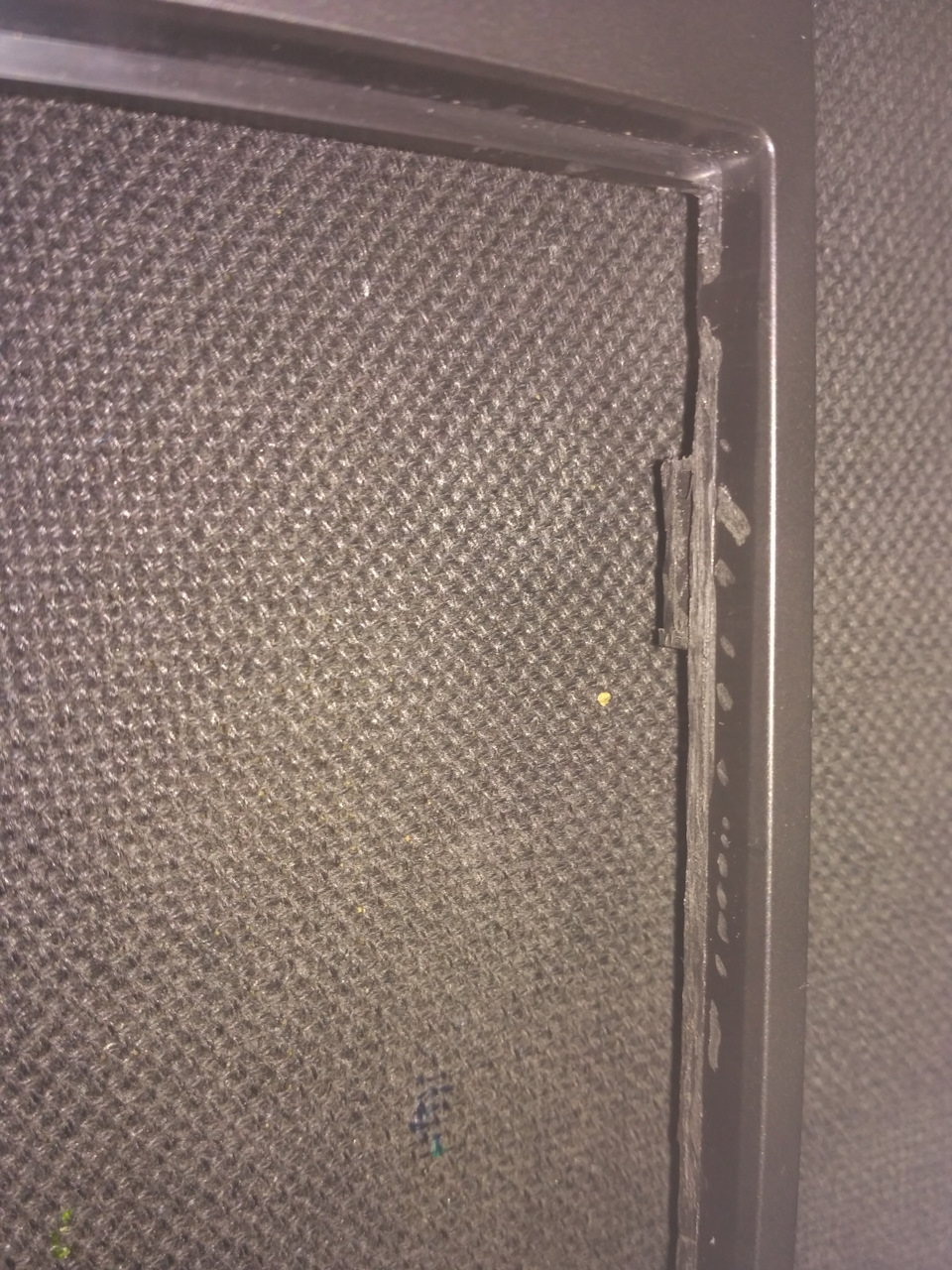

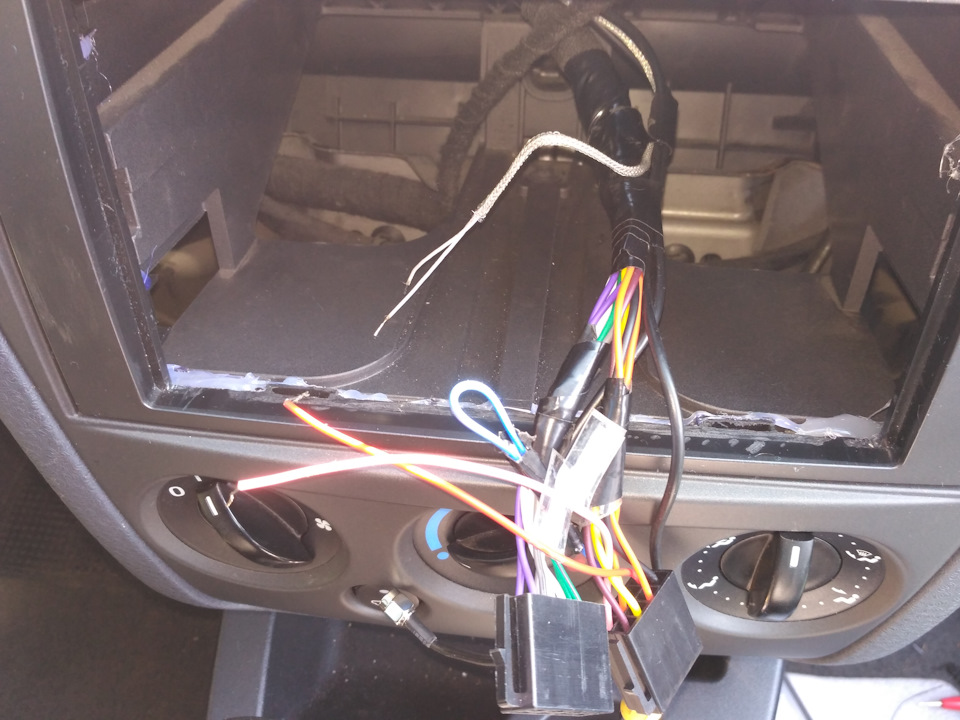

Потом довелося випилювати і підганяти перехідну рамку.В автомобіліперехідна рамка триматися навідріз відмовилася, зафіксувавтермоклеєм. Я відмовився від придбання спеціалізованого перехідникаFord-ISO і скористався комплектними роз'ємами та паяльником.
додаткових дротів (включення камери заднього ходу та ACC+), відеокабель камери заднього ходу проклав під верхнім бардачком, уздовж труби консолі та вивів у район блоку запобіжників, деприпаяв до проводів BattSaver та заднього ходу.

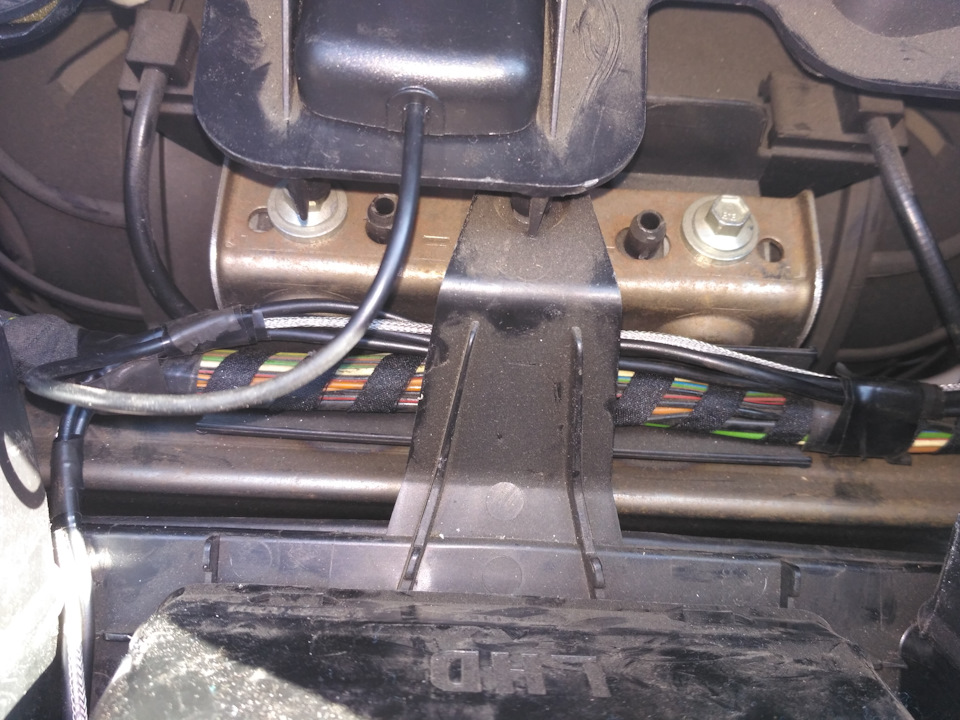

< Антену GPS закріпив під бардачком у цьому місці надвосторонній скотч. Кріплення довелося комбінувати. Використовувавкуточки від магнітоли (на фото вони неправильно прикручені, прикрутив так, щоб баранці були на задній частині), а такожвиготовив додаткову планку з гвинтом. Гвинт просувається в отвір, що центрує (від штатної магнітоли) і з іншого боку прикручуєтьсябаранчиком і шайбою. Щоб не впустити в надра машини баранчик ішайбу прив'язував нитками. У процесі з'ясувалося, що при запускудвигуна швидко пропадає живлення на виході реле BattSaver (визначивпо пригасанню лампи підсвічування салону при включенні на стоянку).Для усунення цього ефекту на ACC+ повісив конденсатор із діодом.При запуску двигуна магнітола не вимикається. Якщо забути вимкнутимагнітолу, то через 30 хвилин GEM автоматично відключить живленняреле BattSaver і магнітола вимкнеться. У такому режимі струмспоживання не перевищує 10 мА. Тепер є можливість слухати музику зфлешки, використовувати магнітолу як гарнітуру, приємним бонусом єGPS навігація та можливість підключити камеру заднього ходу.
Звук магнітоли залишає бажати кращого. Планую замінити мікросхемупідсилювача в магнітолі, а також штатні динаміки.
Далі чекає встановлення камери заднього ходу.Запчастини нафото:MP1034
