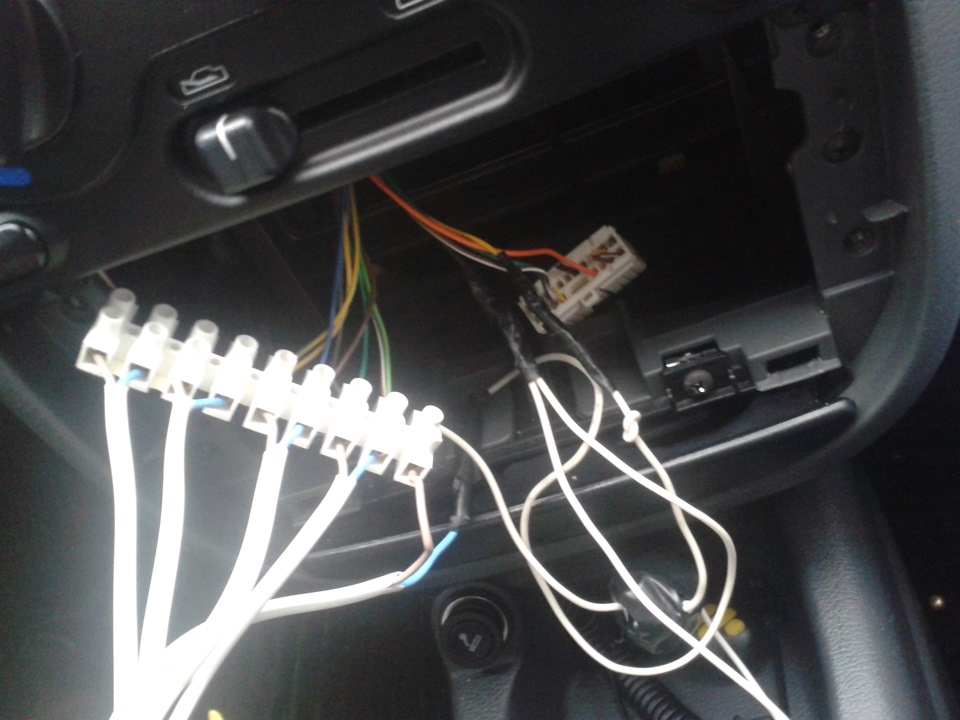

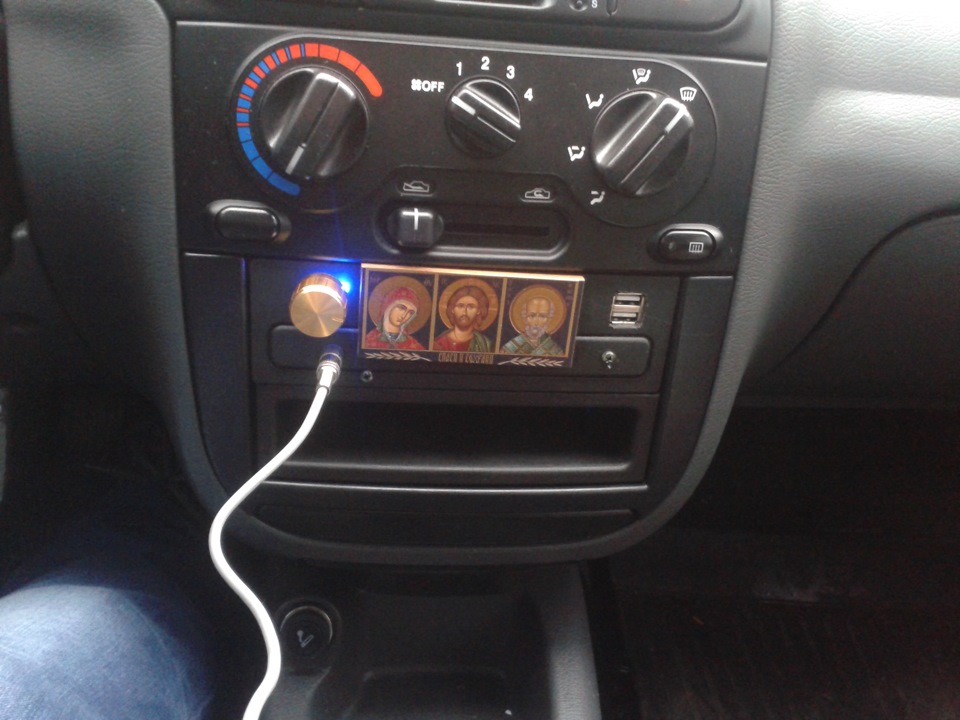

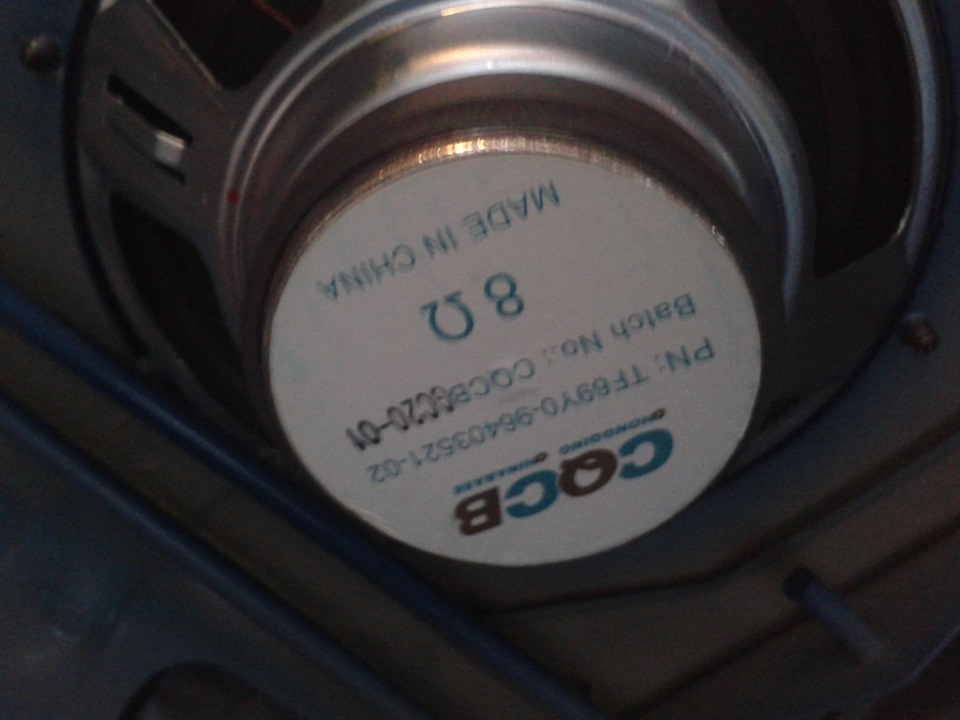

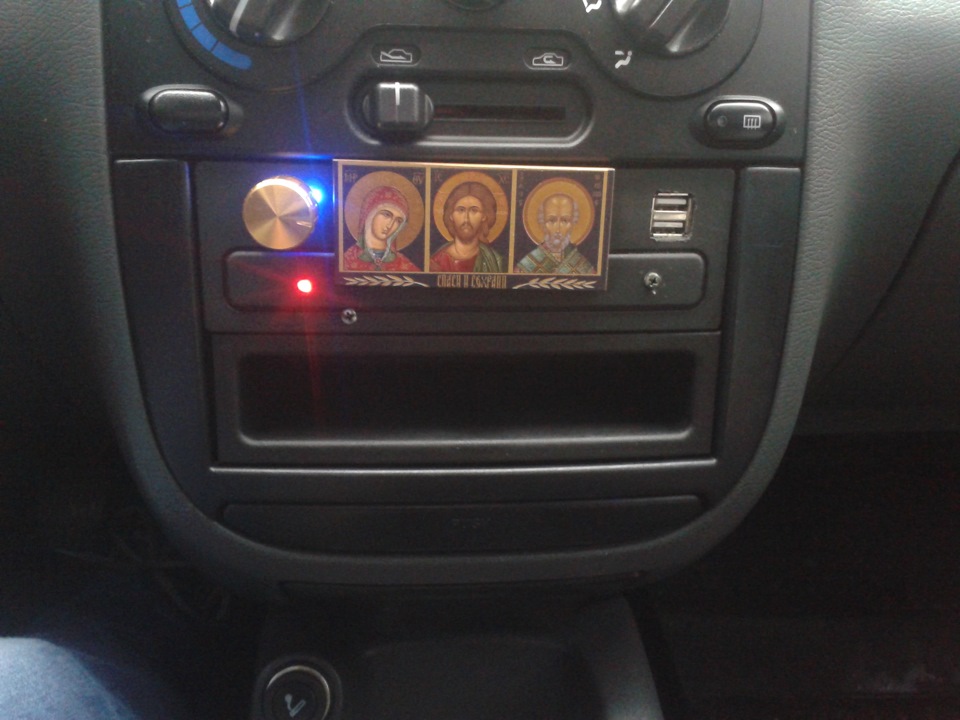

Доброго часу доби. Ось і відповідь на тизерhttps://megadriver.org/logbooks Приємно було побачити в коментаряхприпущення з приводу різних пристроїв, але з фінансами туго, товирішив зібрати музику собі сам ... А саме підсилювач 4х45 Вт.. Намікросхемі TDA 7386. Подача сигналу на нього буде з телефону абомр3 плеєра, типу AUX. Головне працює, після пробної установкивиявилася проблема така як шум і гул генератора в динаміках, довелося робити фільтр живлення, сьогодні все встановив перевіривусі ГУД. 1 керамічний на 0.1мф, і котушку від енергозберігаючі їйлампочки, фільтр допоміг. Автомобілі завод встановив динаміки зопором 8 Ом, довелося запаралалити праву і ліву сторони ( у сенсіправі двері правий задній динамік, ) це щоб отримати 4 Ом, кудирозрахована мікросхема. На максимальної гучності телефону іпідсилювача рве динаміки, так що річ корисна, в майбутньому колиз'явиться магнітофон підсилювач буде доповненням, ну і доведетьсяпоміняти динаміки а то заводські не фонтан. Усі незручностівраховані і надалі будуть усунені. Всім дякую за увагу, повнихбаків.
Запчастини на фото:091414
Коментарі16
Ось це забаломбасив))))
цікаво звичайно. ну звичайно не простіше купити китайську)
Простіше але потім її продати треба буде, а підсилювач річ корисна, та й цікаво було своїми руками зробити.
Здивований, вперше таке бачу
Рукастий)))
А мені перепаяти магнітолу, зможеш? я якраз віддам про те, що домовлялися)
Нагадай що з нею? Фото в розборі якщо є, треба подивитися може і вийде. Можна в личку.
ок, в личку)
За винахідливість 5)) але ось тільки навіщо якщо зараз багато кетайського аудіо обладнання яке за зовнішнім виглядом і якістю складання буде трохи краще за самопал, а взагалі круто було б до цього підсилювача приробити планшет вмонтований як 2х дінов...
Дякую за оцінку, все заради інтересу хотілося музику, недорого, і сам процес цікавий був, а чи зможу я? ЗМОГ... реалізую.
Ну якщо заради інтересу то зрозуміло, сам робив подібне в татові жигулі тільки тоді я брав СД-Ром паяв до нього стабік живлення та підсилювач і читав він диски аудіо СД але тоді я був школярем і грошей на покупку магнітоли не було та й коштували тоді...
Так вірно це юсб зарядка, розібрав куплену в магазині, хоч і некурю але прикурювач тепер вільний, і так практичний на мій погляд.
не ну а че))крутяк))руки що треба!)))
я такого ще не бачив))))
Немає межі людської фантазії
Молодець, відразу видно руки на місці!
