------Продовження--------------- "більше фото менше у"

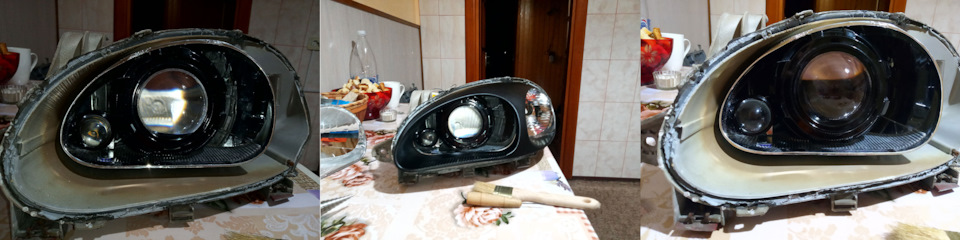

Ось так має було все виглядати, але... Ці ангельські очі вжепроїлися
постійні примірки, по десять разів відкручував і закручував

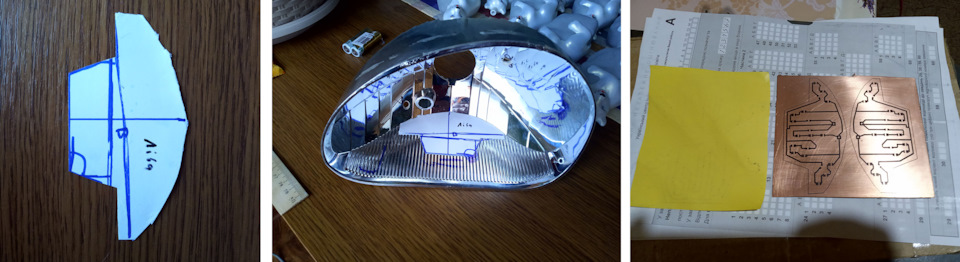

Так для себе представив плату габариту — світитиме знизу, частковозасвічуючи і лінзу зсередини — і за стандартом — картон, приміряннята плати

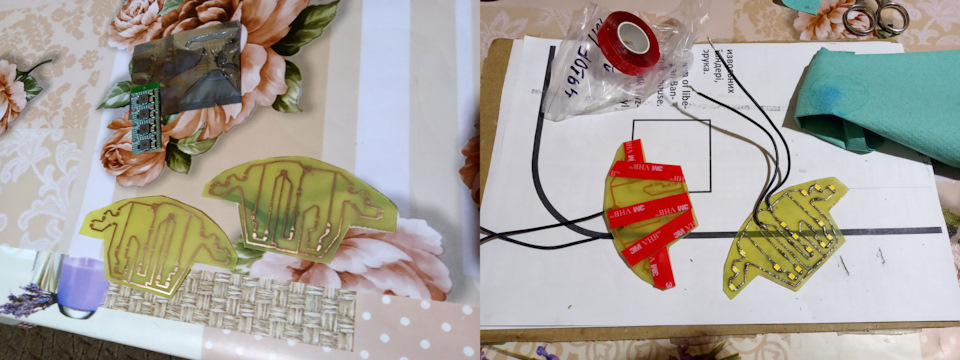

Впаяв світлодіоди 50/50 половина теплі білі, половина холодніКріпив на 3М скотч - не відірвеш Примірка габариту і ДХО лінзи
Так тсвітить габарит
лінзи Для цього в маску лінзи зсередини вклеїв смугу яскравихсвітлодіодів (204 на метр) на латунній підкладці длятепловідведення. >

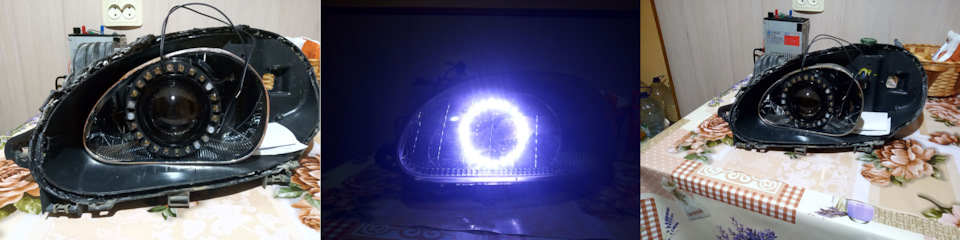

А ось так світить ДХО маска в лінзі
Для встановлення лінз ДХО спочатку експерементував на масці зізгорілої фари, а потім переніс на цілу
зверніть увагу як виглядає розібрана лінза праворуч
Встановив лінзи ДХО
Використовував ось такі світлодіоди від модулів далекого світла Н4.Для точності показань вся з роботи стрілочний міліамперметр дляточного регулювання драйверів по струму.
І тут я припустився величезної, на мій погляд, з точки зоруестетики та якості свічення, помилки. Для зменшення нагріву, япомістив по два світлодіоди в одну лінзу - світло те, а нагріванняменше (за рахунок зменшення сили струму). АЛЕ в розібраному станіщілина в 1 мм між світлодіодами непомітна - а під лінзою вонаперетворювалася на "котяче око" - на другому фото
під певними кутами
Маски з імпровізованими ДХО
Знову проба
і остаточна "упаковка" всієї проводки
br>
