Ввічливе світло в салоні

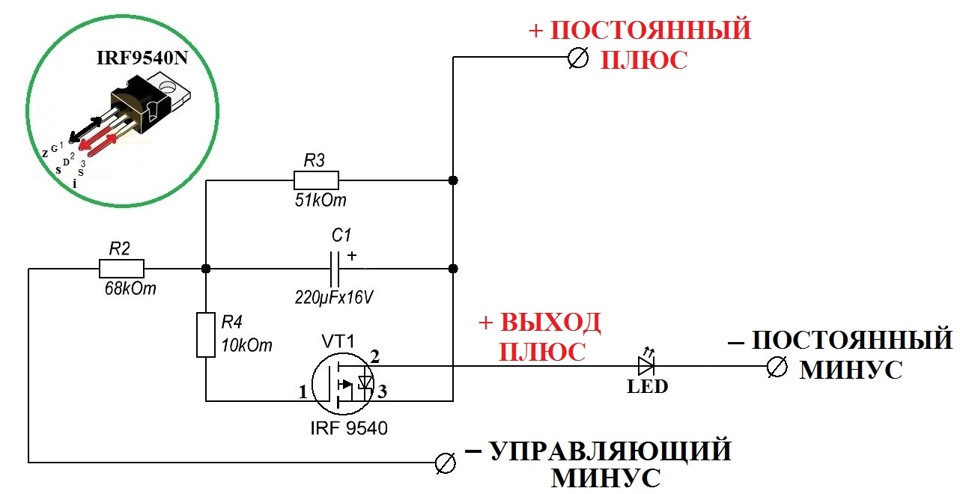

Хронічно не вистачає вільного часу і щось написати і зробити.особливо не перебирав, зупинився начебто на перевіреній схемі
зібрано вже не один раз))))

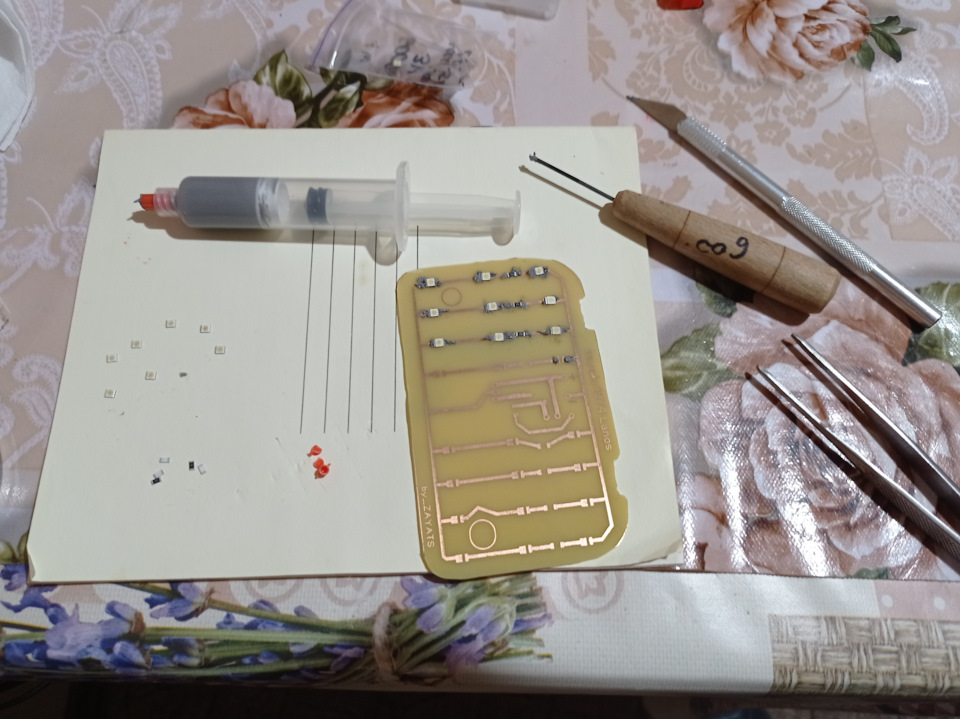

Знайшов на Драйві і скачав контури плати з доріжками (перепрошую, яхотів вказати автора (але не зберіг в обраному), звичайно розвівпід свої світлодіоди і... Вирішив випробувати паяльну пасту, покиїй ще не користувався
наносив дерев'яною паличкою на доріжки та майданчики пайки
<

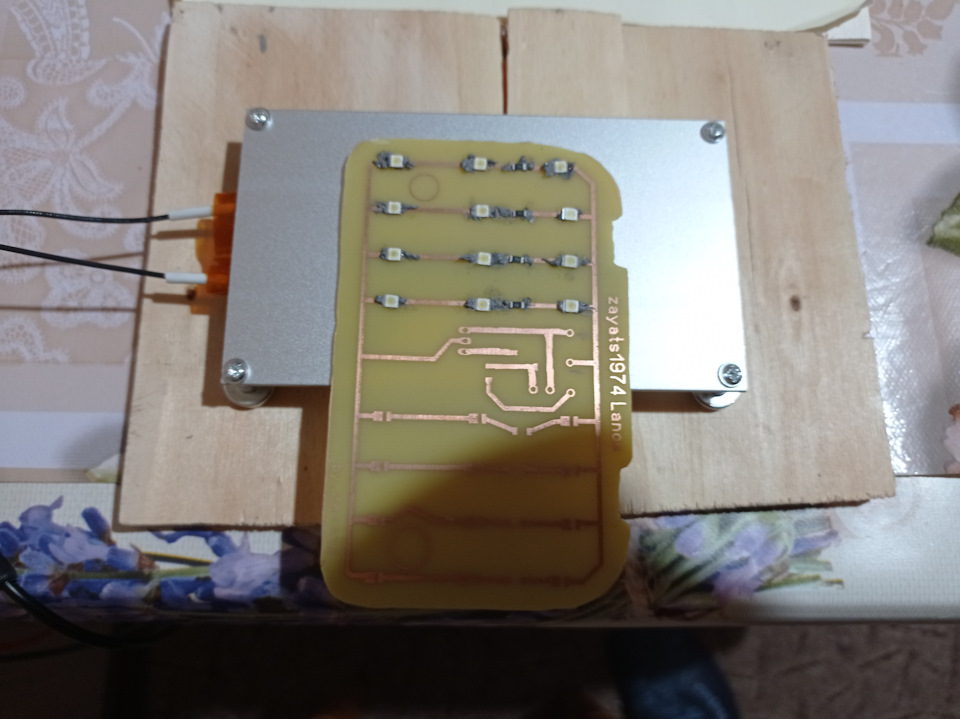

Паяв за допомогою такої нагрівальної пластини — паяльного столикана 220 В з температурою 260 (мій термометр показував 248, що може йкраще, градусів)
так виглядає відео пайки — світлодіоди самі стають на потрібнімайданчики, головне не нересердуватись з пастою

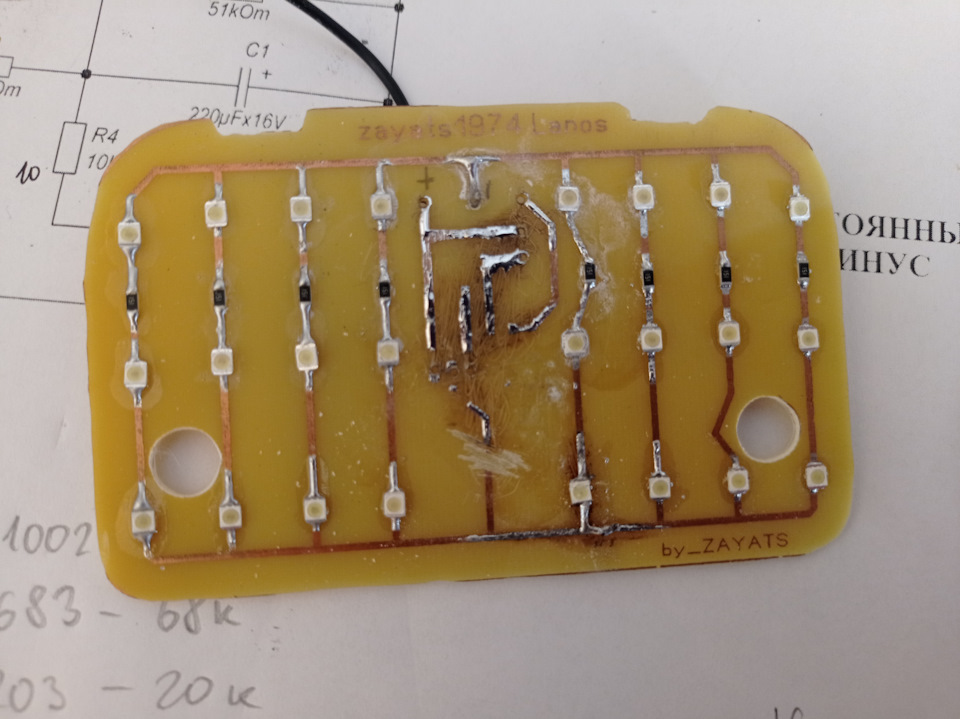

У результаті все запаялося добре, світлодіоди безпосередньопрацюють, плата немає. Вникати особливо не став, не люблювиправляти чужі схеми — випаяв усі деталі плавного розпалювання мояпомилка, спочатку потрібно було розібратися зі схемою на платі.пропадало — звичайно це вже "колгосп", треба було подивитисяраніше

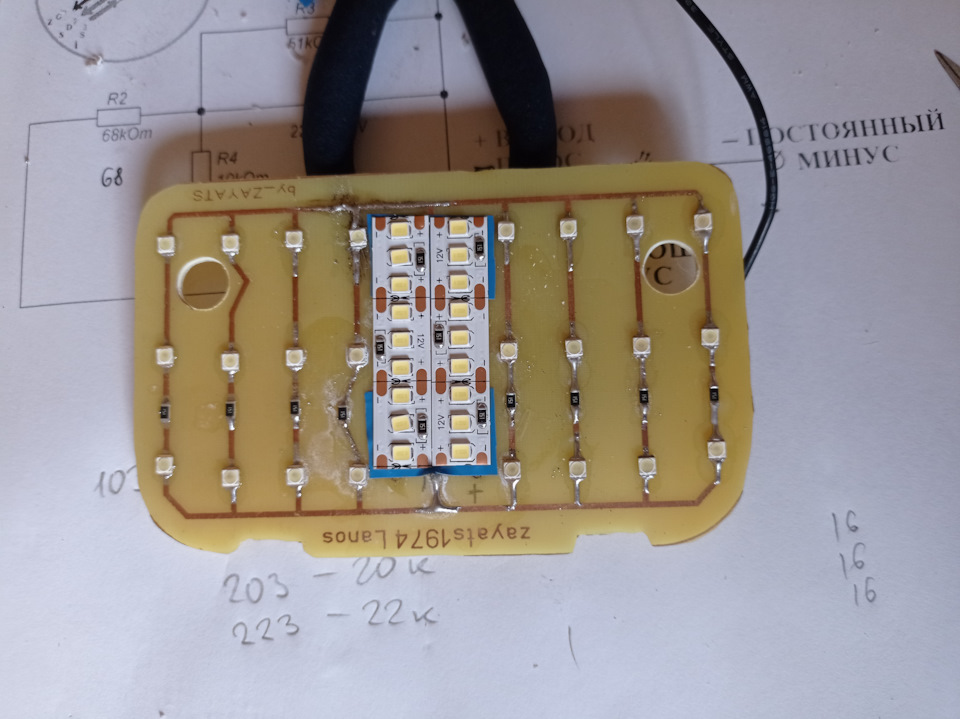

Швидко намалював хустку, витруїв, запаяв комплектуючі — всього45 хвилин і все працює

Плата вийшла маленька 32 на 20 мм, дуже легко сховати всерединіплафона
видно конденсатор. Провідники плати просто прикрутив за допомогоюсаморізів і рідних провідників від перемикача до штатнихмайданчиків фіксатора лампи плафона Саму плату закріпив у плафонідвостороннім скотчем 3М, точно не відірветься. Ось так виглядає вжена місці

І фінал — відео роботи плафона:

Підбираючи номінали конденсатора і резисторів можна задати часрозпалювання та згасання. Я збільшив ємність конденсатора з 220 до470 і час розпалу разом із уповільненням становив близько 4 с.Можливо трохи зменшу.
Усім удачі!
