Запобіжники та реле Volkswagen T5 Transporter

**/
Розглянуто автомобілі 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 20

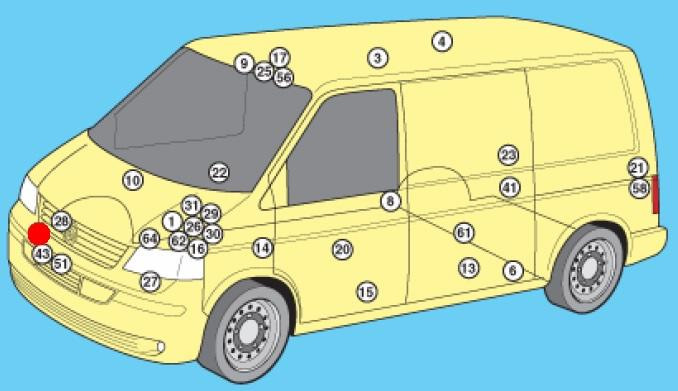

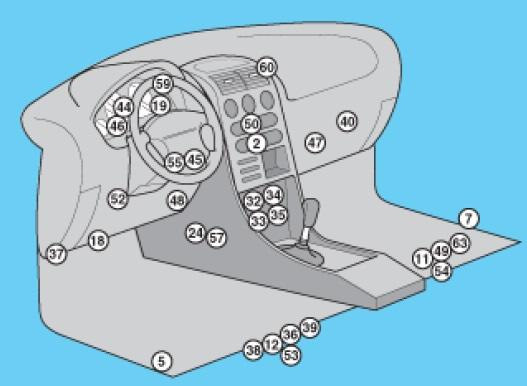

Розташування компонентів фольксваген т5 в моторномувідсіку та салоні.

> 1-Електронний блок керування ABS
2-Блок керування кондиціонером -в панелі керування обігрівачем
3-Блок керування кондиціонером (задній) - в панелі керуванняобігрівачем
> 4-Блок антени — якщо є
5-Бічний датчик удару, з боку водія
6-Бічний датчик удару, задній лівий
7-Бічний датчик удару удару, з боку пасажира
8-Бічний датчик удару, задній правий
9-Блок управління протиугінною системою
10-Звуковий сигнал протиугінної системи — резонатор системивпуску
11-Підсилювач вихідного сигналу аудіосистеми - під переднім правимсидінням- якщо є
12-Додаткова акумуляторна батарея 1- під переднім лівим сидінням -якщо є
13 -Додаткова акумуляторна батарея 2 (автофургон) - в кухоннійшафі
14-Блок управління додатковим обігрівачем (Air Тор3500) - підднищем кузова, праворуч- якщо є
15-Блок управління додатковим обігрівачем (Thermo Тор) - під днищемкузова, зліва- якщо є
16-Акумуляторна батарея
17-Блок управління обладнанням кемпінгу (автофургон)
18- Діагностичний роз'єм (DLC)
19-Блок діагностики — приладова панель
20-Блок керування електрообладнанням дверей водія
21-Блок керування електрообладнанням лівих задніх дверей (зі зсувнідвері з електроприводом) - ліва стійка
22-Блок управління електрообладнанням дверей пасажира
23-Блок управління електрообладнанням правих задніх дверей (зізсувними дверима з електроприводом) - права стійка"0"
24-Блок управління системою підтримки курсової стійкості ESP (включає датчик прискорення, датчик бокового переміщення)
25-Блок управління механізмом підйом а дахів і (автофургон)
26-Електронний блок управління двигуном - біля блокузапобіжників/релі в моторному відсіку 1
27-Блок управління електродвигуном вентилятора системи охолодження1 - підвіска (попереду ліворуч)
28- Блок управління електродвигуном вентилятора системи охолодження2- в електродвигуні вентилятора системи охолодження 2- якщовстановлений
29-Блок запобіжників/релі, моторний відсік 1
30-Блок запобіжників/релі, моторний відсік 2
31-Блок запобіжників/релі, моторний відсік З
32-Блок запобіжників/реле, панель приладів 1 — центральна частинапанелі приладів
33 -Блок запобіжників/реле 2, панель приладів — під блокомзапобіжників/реле 1 приладової панелі
34-Блок запобіжників/реле, панель приладів 3 — за блокомзапобіжників/реле, приладова панель 1/2
35-Блок запобіжників/релі, панель приладів 4 — за блокомзапобіжників/релі, приладова панель 1/2
36-Блок запобіжників/реле, ліве сидіння — під сидінням
< 37-Додатковий запобіжник 1 (вимикач блокування диференціала, задній 10А) - ліва передня стійка
38-Додатковий запобіжник 2 (додатковий обігрівач 30А) - під лівимсидінням
39-Додатковий запобіжник 3 (блок управління електрообладнаннямдверей, лівий задній 40А) - під лівим сидінням (деякі моделі)
40-Резистор 1 електродвигуна вентилятора обігрівача- біляелектродвигуна вентилятора заднього обігрівача
41-Резистор 2 електродвигуни вентилятора обігрівача — біляелектродвигуна вентилятора заднього обігрівача — якщо є
42-Звуковий сигнал 1
43-Звуковий сигнал 2- якщо є
44-Блок управління іммобілайзером-комбінація приладів
45-Кільцева антена іммобілайзера- біля замку запалювання
46-Блок управління комбінацією приладів- приладова панель
47-Блок управління телефоном — за речовим ящиком
48-Багатофункціональний блок управління 1 — функції:Автоматичнакоробка передач (аКПП), система зарядки (з додатковою батареєю), система підтримки швидкості, розпізнавання контакту кінцевоговимикача дверей/капота, керування електричним навантаженням, електропривод склопідйомників, паливний насос, омивачі фар, обігрівач дзеркал заднього виду на дверях, обігрівач заднього скла, аварійна сигналізація, обігрівач лобового скла, звуковий сигнал, покажчики повороту, підсвічування комбінації приладів, лампиосвітлення салону, очищувачі автоматичні стартер, люк, вимикачосвітлення, омивач лобового скла, очищувач лобового скла
49-Багатофункціональний блок управління 2 — функції:Протиугіннасистема, центральний замок, електропривод дзеркал заднього виду надверях, зсувні двері з електроприводом, електропривод, люк
50-Блок управління навігаційної системи- в дисплеї навігаційноїсистеми
51-Датчик температури навколишнього повітря
52-Блок управління системою паркування
< 53-Блок керування підігрівом сидіння водія
54-Блок керування підігрівом сидіння пасажира
55-Датчик підлогу ожен я рульового колеса — якщо є
56- Блок керування електроприводом люка
57-Електронний блок керування SRS
58-Блок керування приводом відкривання/зачинення задніх дверей -ліва стійка "D" - якщо є
59-Блок управління системи інформування про трафік-під панеллюприладів
60-Блок управління системи інформування про трафік (альтернативнапозиція) — під панеллю приладів
61-Блок управління роздавальною коробкою (c 4WD) - задня головнапередача
62-Електронний блок управління КПП (аКПП) - біля блоку управліннядвигуном
63-Синтезатор голосу - під переднім правим сидінням- якщо є
64-Датчик швидкості автомобіля — КПП (деякі моделі)
