Привіт, друзі!
Вирішив поекспериментувати і зробити підсвічування кнопоксклопідйомника. Поки тільки водійських дверей, до решти потрібновести додаткову проводку.
І так, поїхали!

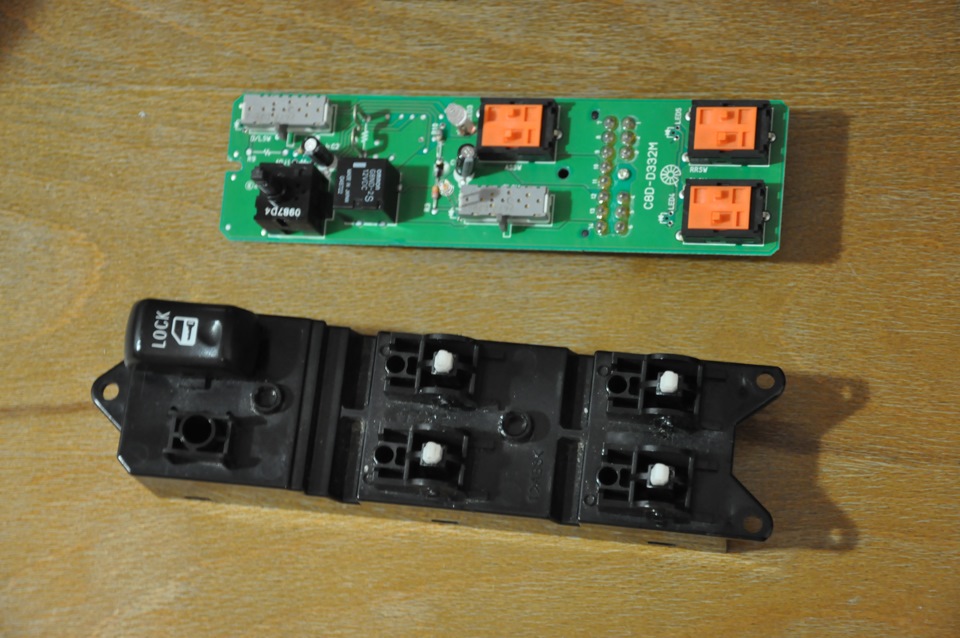

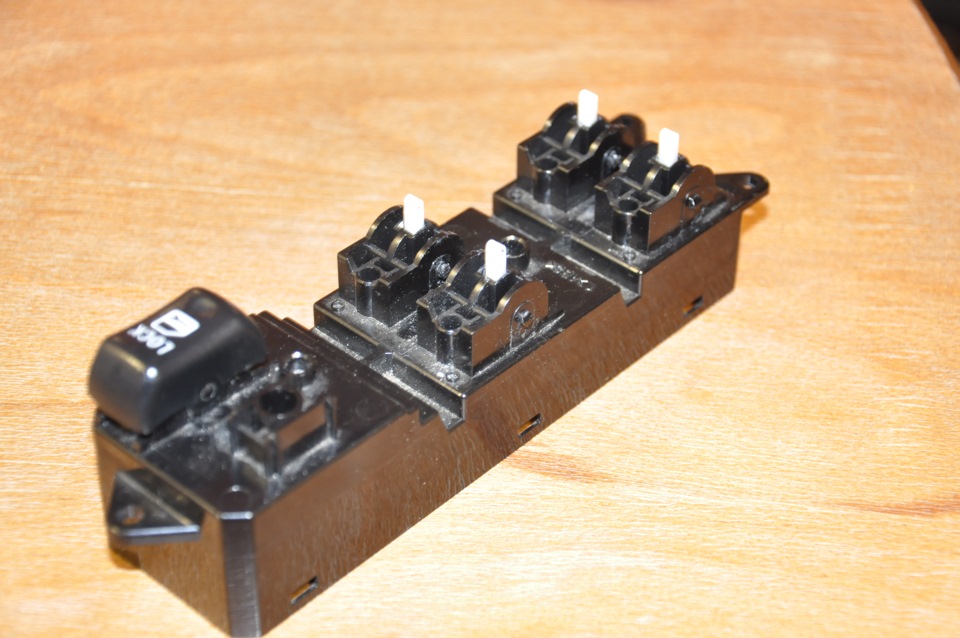

Знімаємо блок кнопок водійських дверей, вони тримаються на двохкліпсах.Я подівав сіру планку тонким ножем. Фото в розібраномувигляді.

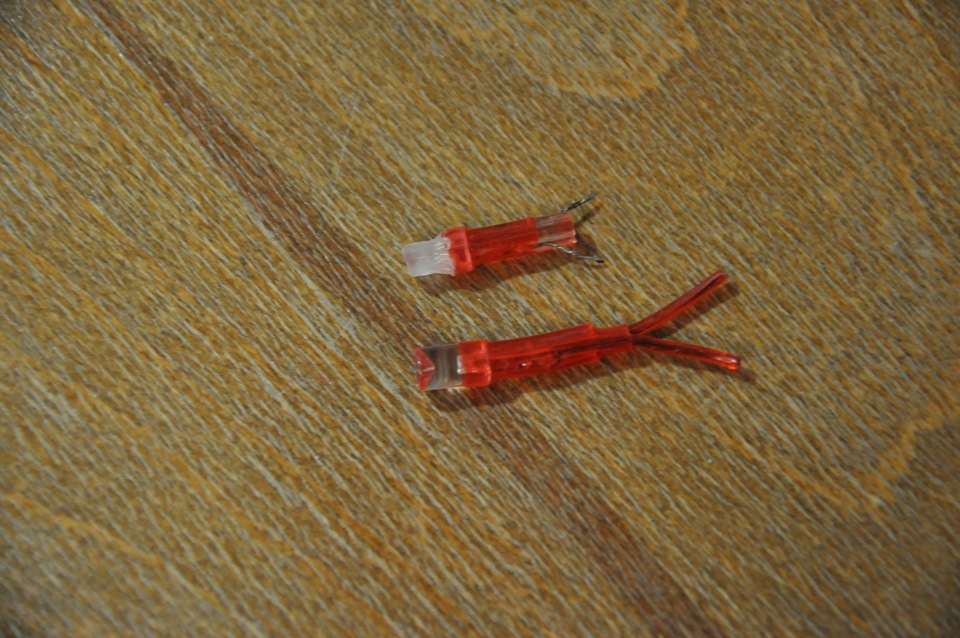

Світлодіоди взяв зі старої гірлянди, яка валялася без діла.

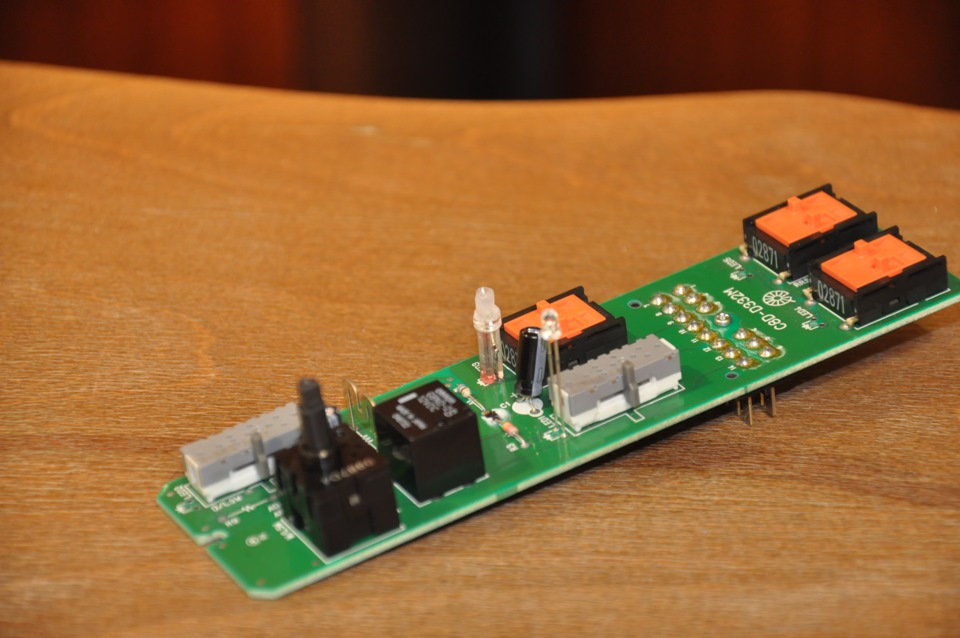

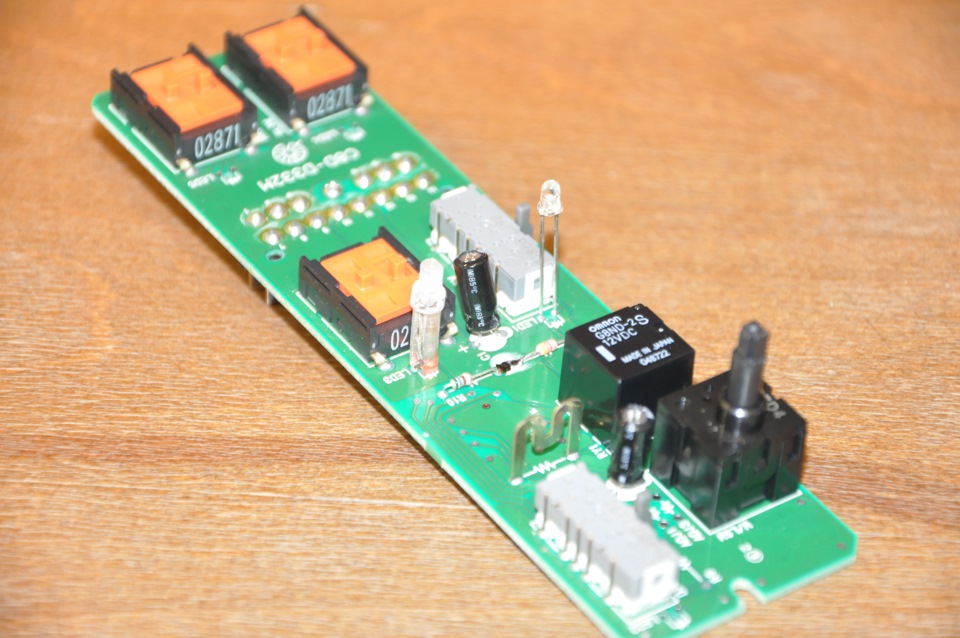

Паяємо в місця позначені заводом на платі Пам'ятаємо прополярність! Резистор потрібен тільки один, паяємо в зазначенемісце.
Далі самі кнопки Вирізаємо отвір під майбутній світловідбиваючийелемент Це найважча частина роботи Головне не поспішати, щоб вийшловсе рівненько. Пластикової стяжки
Ви можете придумати щось інше, поділіться потім досвідом. :
На цьому поки що все. Всім дякую за увагу! Сподіваюся, запис будедля когось корисним.
Коментарі16
А якщо туди за місце діодів лампи 12в поставити маленькі, які в підсвічування кнопок йдуть? Без перепаювання резистора
прикольно, резистор рідний я так зрозумів залишається. світловідбиваючий елемент чим приклеїв?
Резистор, ще один треба допаяти. Клеїв рідкими цвяхами, вони прозорі
А можеш підказати якийсь резистор
Підходить 475 Ом, 0,5 Вт.
Дякую буду днями пробивати
Удачі! ) Чекаємо на звіт
Спасибі обов'язково відзвітую
Дуже корисно)))!
Дякую! )
Відмінний результат)
Дякую )
Прикольно вийшло. Але сам не полезу. Ніколи з електронікою не дружив ... Якщо по механіці можу полазити, то в електрику точно не сунуся)))
Попроси друга допомогти)
Даа рукостий ти! Корисно, сам не зважуся поки що на таке!)
Спробуйте, нічого складного там немає. Як конструктор у дитинстві)
