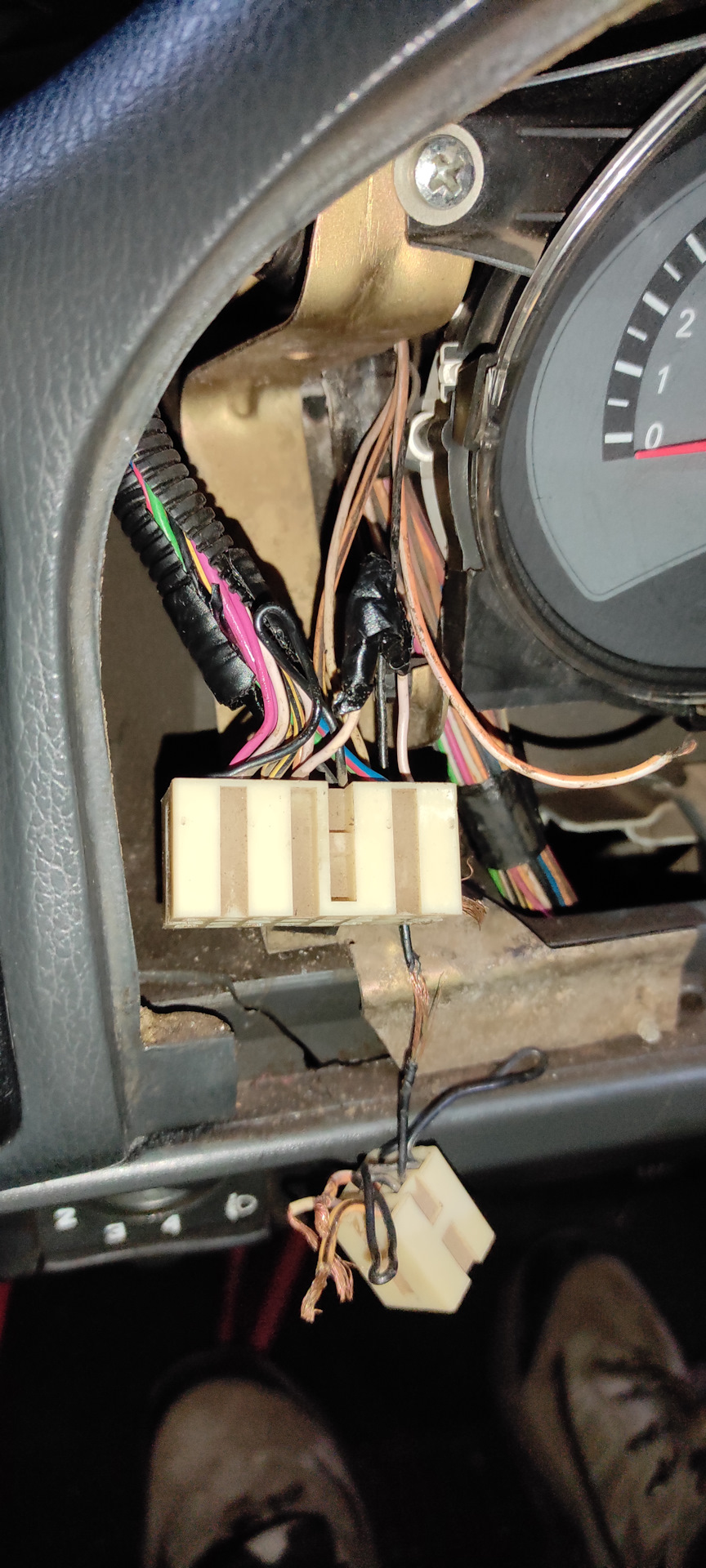

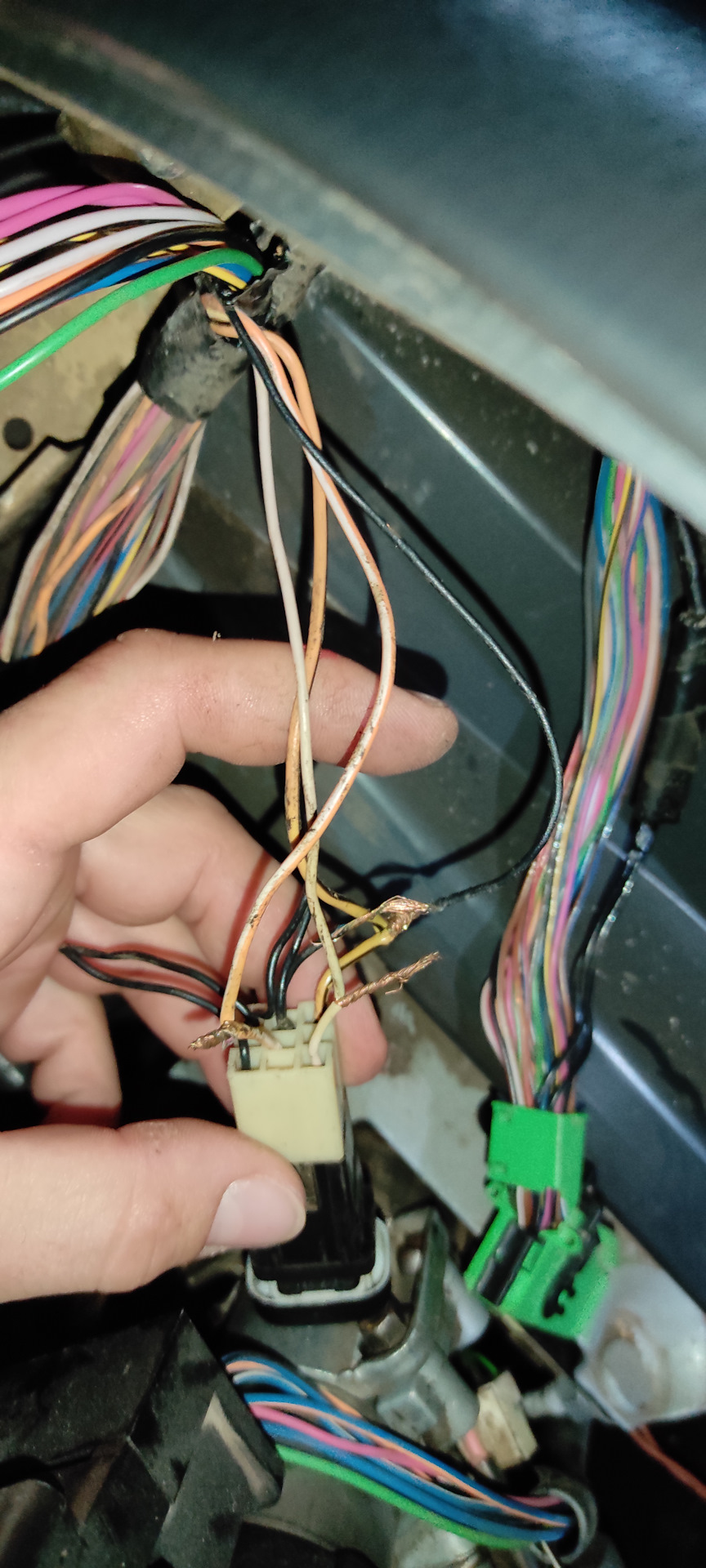

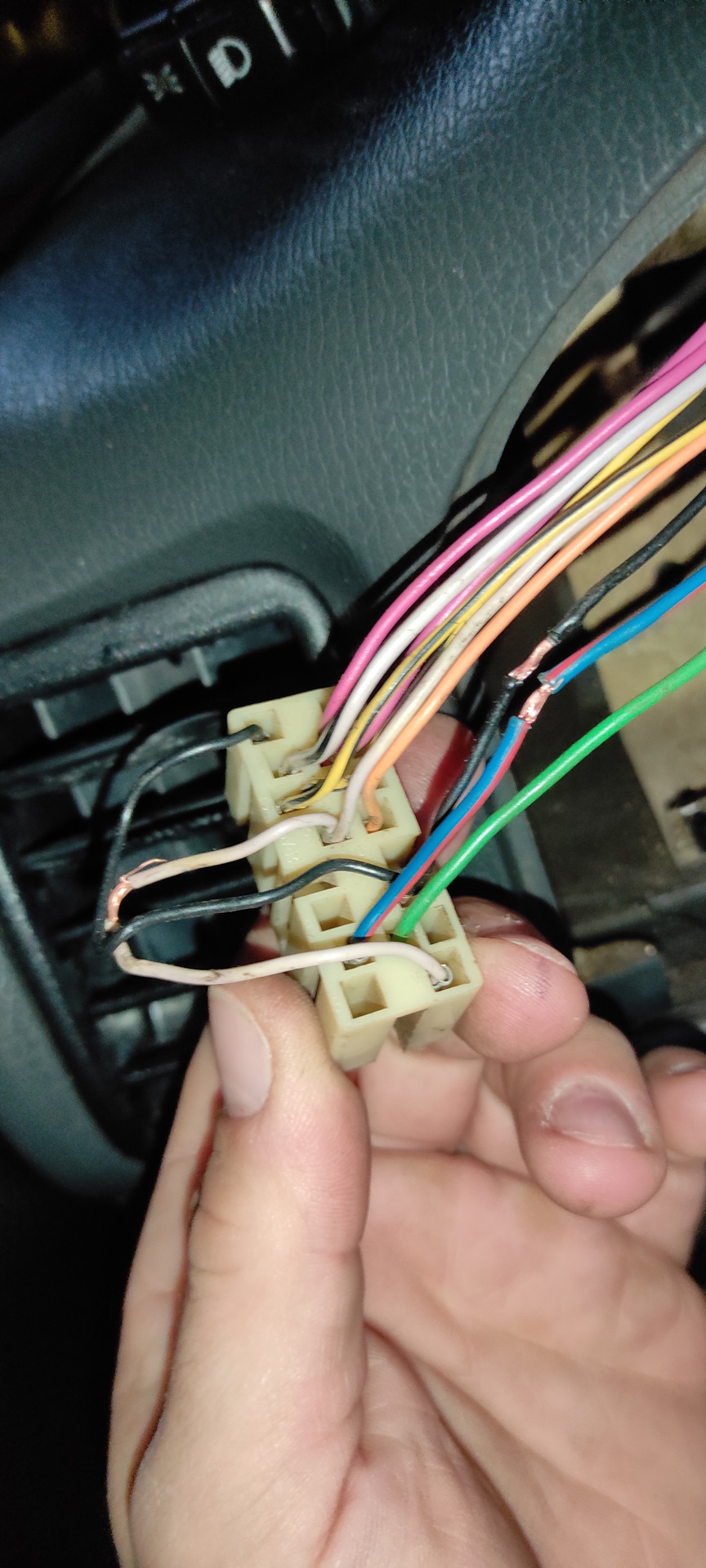

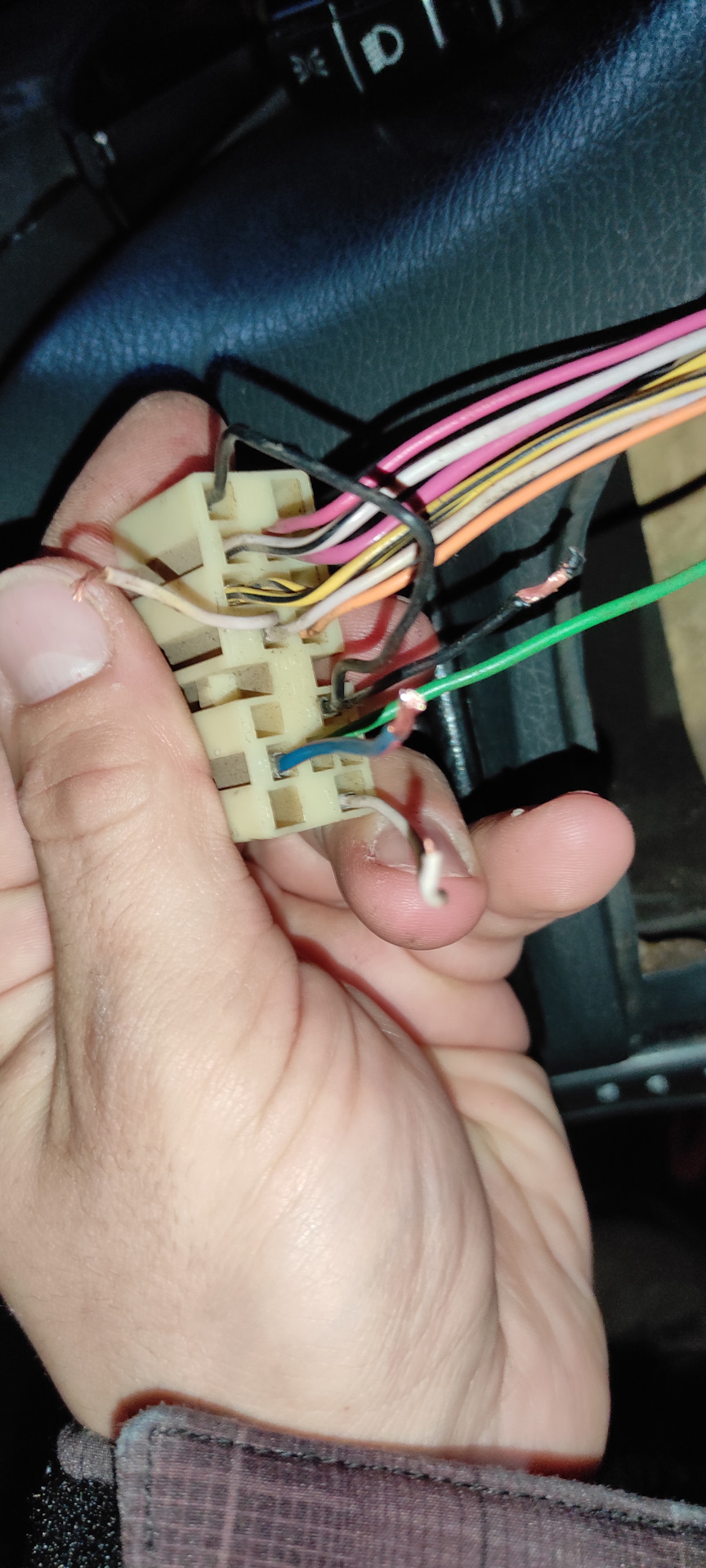

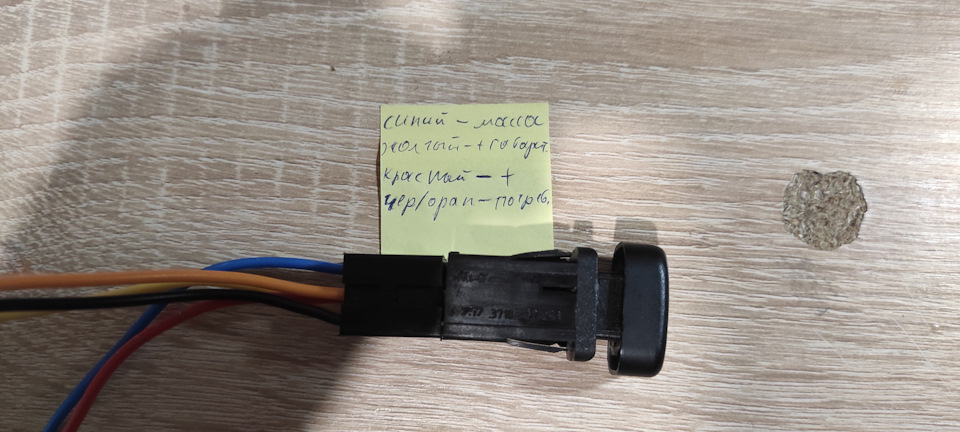

Усім привіт. На машині вже стояли туманки, але м'яко кажучивстановлено вони були через жопу. Одна не працювала про що пізнішенапишу. Підключені були на скрутки, побутовими проводами і змотанісоплелентою. Також сильно була пошкоджена штатна проводка що іпослужило каталізатором для ремонту. Далі дивився багато відео та інших гайдів по установці птф, але всіякісь неправильні.Начебто проводку встановлюють в блок але вішаютьзовнішнє реле, хз навіщо. Намагався описати все максимально доступно і в штатні місця безнавісних соплів. Ось трохи понівечена колодка включення габаритів і ближньогосвітла, нижче висить кимось дбайливо відкушена кнопка задніхтуманок. (а я то думаю чого вони не працюють) Скрутив в купу відкушену колодку задніх туманок, але вони незаробили хоч і харчі приходить і йде з кнопки.Думаю хана реле. Зчервоною смугою плюс після запалення.Чорний маса.Білий тонкийдріт-це габарит. Ці три дроти нам будуть потрібні для підключеннякнопки туманки. Я їх відкусив для подовження дроту на кнопку птф іперепинування колодки. Далі кнопка. Колодки які продаються восновному однотипні так що самі контакти я не розписував, навітьякщо кольори не збігатимуться у вас рукастих за п'ять хвилин всевийде. І ще одне, щоб працювала індикація включення на кнопці, потрібно подавати + на червоний (центральний провід), а чорний іпомаранчевий йдуть на сигнал увімкнення реле. Якщо підключитинавпаки індикація не працює. Спаюємо та ізолюємо раніше витягнуті з колодки дроти. Далі яподовжив раніше відкусані проводки і відразу зробив розведення накнопку птф. Надісь ви ще не остаточно заплуталися в цих електричнихмотузках. ) Ось підсвічування при включенні габаритів. Ось кнопка з індикатором включення. Всі провідники простягаємо порідній косі, а точніше один слаботочний з кнопки птф до блокузапобіжників. Тепер по блоку. У ньому є місце під штатне реле, алевоно не задіяне (на половину). На нижньому котнакті вже є постійний+ Правий контакт постійна маса. Верхній та лівий контакт я помітивкоректором для наочності. Верхній контакт це вихід на туманки, аправий це наш слаботочний сигнал з кнопки ПТФ. Одна крапка цепровід з кнопки, дві точки вихід на ПТФ, колодка там порожня. Ізапевняю тієї маленької клемми (мама в 4 мм) яку ви будетевставляти в колодку вистачить для харчування туманок. І ось релюшкапосіла своє місце. Витрата яка полегшить вам життя. На залишокпакуємо зовнішню проводку в гофру і підключаємо туманки. При такомупідключенні туманки включаються незалежно від габаритів і світла, але і вимкнути ви їх не забудете.Бо живлення пропаде як тільки ключбуде вилучено із замку. Сподіваюся, що мій запис стане у нагоді багатьом. Всім бобра.
