Додатковий бортовий комп'ютер VJOYCAR P-10 у Renault Duster (2G)

На мою думку, у Renault Duster (2G) не вистачає відображеннязначень деяких показників, що характеризують роботу автомобіля. Проце я писав у БЖ. Там же аналізував марки китайських. Бортовихкомп'ютерів, що дозволяють відображати інформацію з CAN шиниавто.Взагалі, мені подобається БК Multitronics, але у них цінапочинається від 3200 грн і до 6000 грн (110 ... 210 $) Явно перебірдля машини, в якій є повноцінний БК. А ось китайський пристрій длявідображення додаткових параметрів за 600...700 грн (23...24$)можна докупити.
Загалом, мій вибір упав на VJOYCAR P-10 Тепер поділюся історією, якцей міні БК до мене двічі потрапив, і в результаті таки заробив намоїй машині. > за посиланням.Двічі продавець продовжувавзахист.І ось через 5 місяців (20 серпня) язажадав повернути мені гроші так як я не отримав свій товар.Україні з 25 травня (зрозуміло, що повнанісенітниця). Продавець сам порадив мені відкрити суперечку. Грошімені повернув (23 $). Пояснив мені, що тепер постачання налагодженоі запевнив, що тепер товар доходить вчасно. І я знову замовив унього ж цей же бортовий комп'ютер Р-10 (але вже за 24 $). Рейтингиу нього високі, товару багато продає (він представник виробника).Після того як я зробив повторне замовлення через 10 днів меніприходить БК Р-10. Розмірів

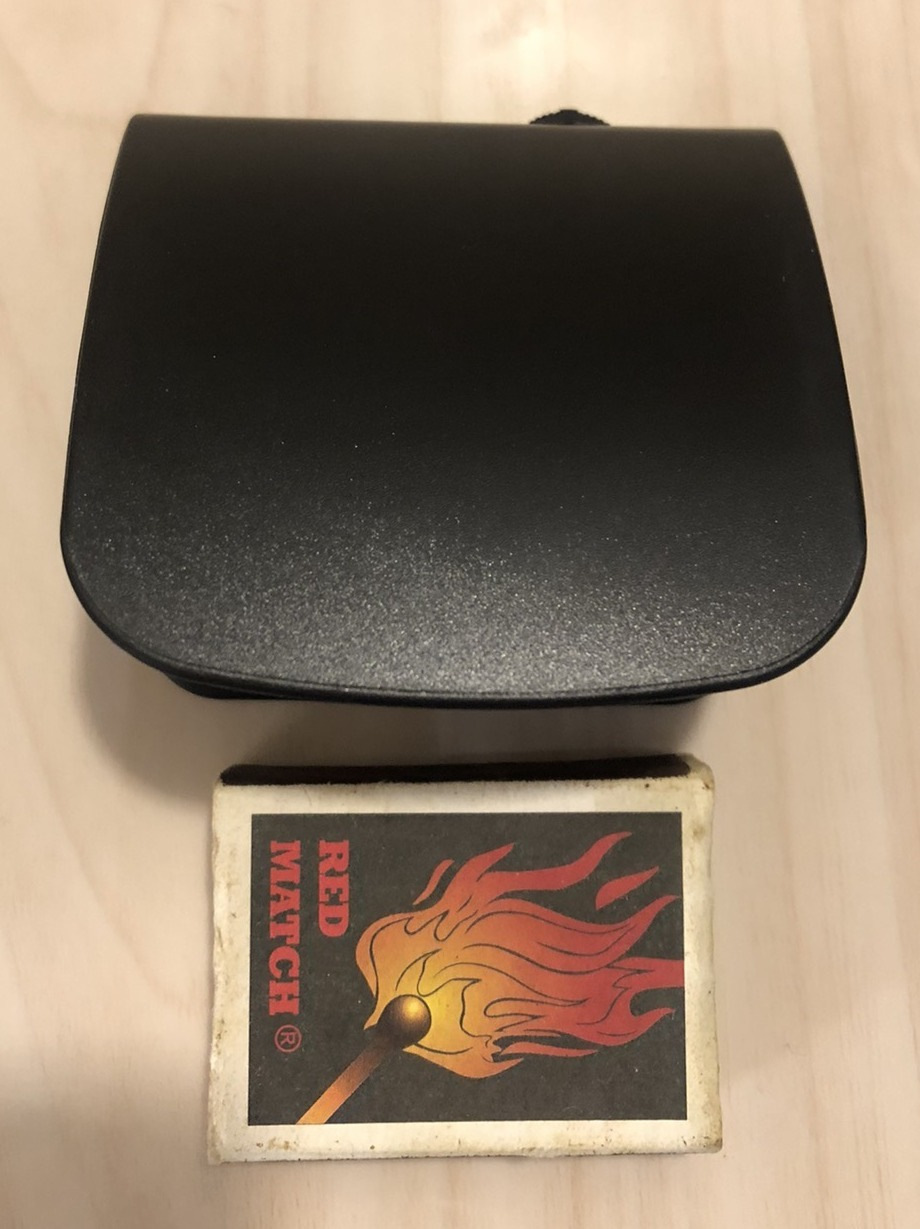

Вигляд зверху та розмір

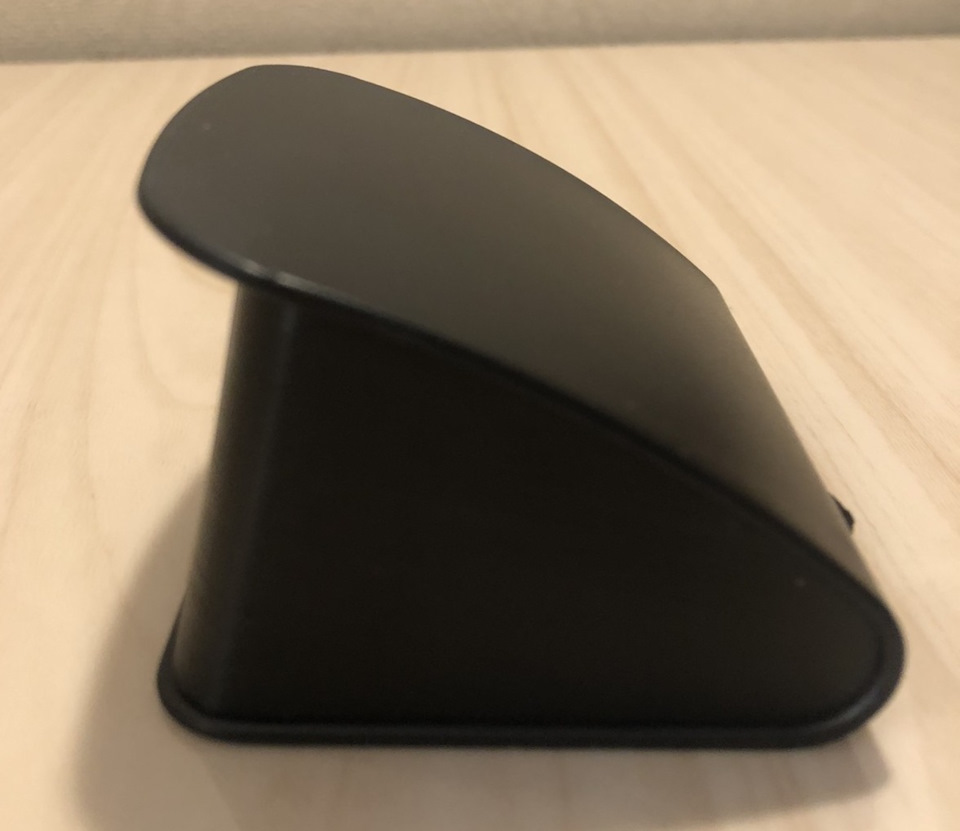

Профіль

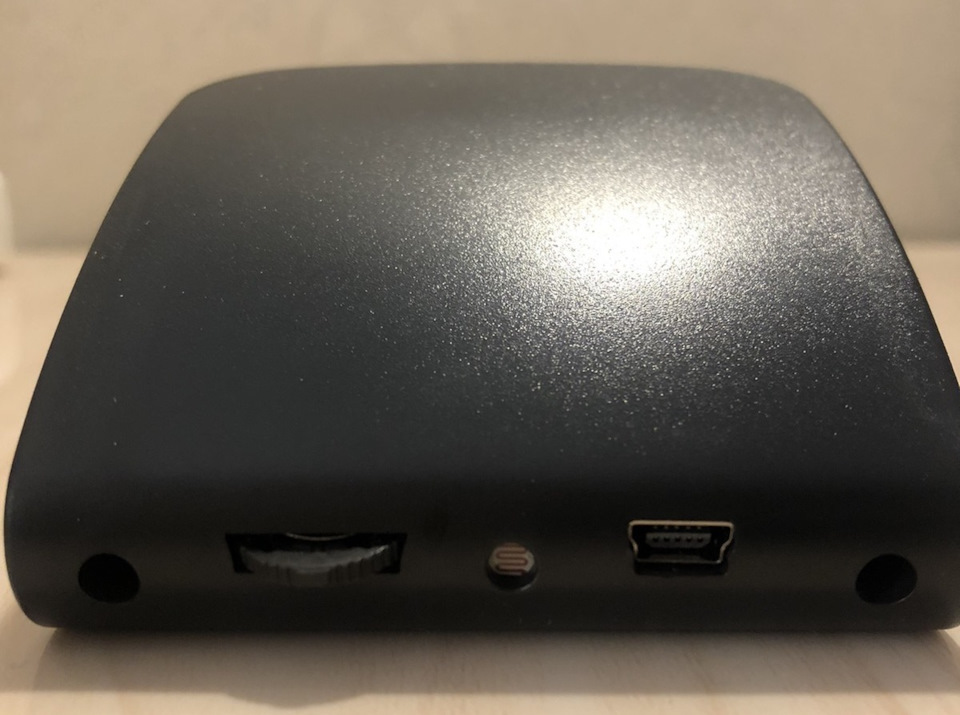

Задня панель:джойстик, датчик освітленості, роз'єм
Фішка розбірна, кабель 1, 5 м
Розміри< /b> :
висота 46 мм;
ширина 78 мм;
глибина 63 мм.
Треба сказати, що я зрадів такий оперативності (після першогонегативного випадку), і, не зволікаючи, підключив його до OBDIIсвоєї машини. При першому підключенні він написав мені This car isincombatible with OBDII, що означає Цей автомобіль несумісний зOBDII (перша неприємність)./>
Але я знаю, що OBDII в цьому авто є :). Тому при підключеномуприладі завів машину – він показав версію свого чіпа (v2.6) і визначив протокол (ISO 15765-4). Поінформував, що встановлена ​​мова англійська.
Перше підключення. Версія чіпа v2.6
Після цього він виходив у всі режими і відображав 4 варіантививедення показників
Один показник
Два показники
Три показники Крім цього, є можливість проводити тест на розгін до100 км/год, на гальмування до повної. Зупинки. Виводити деякіпараметри із СAN шини, діагностувати та скидати помилки. Тест нарозгін Тест на гальмування Один з екранів додаткових параметрів. Їхтам близько 9 сторінок…

Але тут на мене чекала друга неприємність
Після декількох хвилин поїздки стали пропадати показання швидкостіта обертів, температури охолоджуючої рідини двигуна.

Зникли швидкість та оберти. Не через 1 хвилину, як пише мурзилка, тоді, мовляв несумісний з машиною, а через 21 хвилину! один розлад.Значить з моєю машиною він не сумісний.Продаватиму. (на сторінці продавця написано, що непрацює з Renault Clio, і взагалі з автомобілями Renault). Хочау коментарях та відгуках багато власників Renault хвалять прилад, він у них працює (є й позитивні відгуки власників Renault Duster1G). Саме тому я вирішив ризикнути! Але, непощастило…
Зняв цей девайс і змирився з тим, що додаткового БК у мене поки щоне буде.
І тут, про ЧУДО! До мене приходить чергова посилка з Китаю, а там, як ви вважаєте, що! Так, там знову бортовий комп'ютерVJOYCAR P-10. Мабуть, перший, хто прийшов, це був той, який язамовляв ще в березні і він десь загубився. А цей вже замовленийпізніше!
Чесно, кажучи, чисто для очищення совісті вирішив його тежпідключити – а раптом?
>

Після підключення до роз'єму OBDII, він як і перший кандидатнаписав «Цей автомобіль несумісний з OBDII».

Другий Р-10 теж написав, що це авто не обладнане OBDII.
Але версія висвітилася v3.02. Це вселило деякий оптимізм, може чіпдоопрацювали? !
У другого БК Р-10, що прийшов, версія вже v3.02

Завів машину і всі показання відобразилися (але це робив і першийприлад). Ось після півгодинної поїздки нічого жодного разу непропало з екрану і це вже мене втішило.02 СТАБІЛЬНО ПРАЦЮЄ наRenault Duster (2G)

Тиждень вже їжджу – все стабільно працює! Розмістив прилад на рульовій колонці без кріплення (він і так добретримається там). Мені завдяки зростанню 190 см все добре видно наекрані, і він не перекриває панель авто. Там і пропишеться.

Місце установки. Тримається добре, не крутиться.

Обрав екран з 6 показниками:
швидкість;
обороти;
час у поїздці;
пройдений за поїздку шлях;
температура охолоджуючої рідини;
напруга бортової мережі.
Поміняв колір червоний на білий, зелений залишив для нижнього рядка (температура і напруга).
Встановив затримку вимкнення на 200 с (це треба зробити так якмашина обладнана функцією старт-стоп). Післяглушіння машини через 200 секунд екран тухне і він засинає.АКБ ночами не жере (принаймні не критично).

Далі наведу деякі пункти інструкції та їхпереведення.

Speed ​​Offset (зміщення швидкості):Коли автомобіль зупиняється, але швидкість пристрою не дорівнює 0, відрегулюйте значення зсувушвидкості, якщо швидкість пристрою показує 5 км \ год, змінітьзначення за промовчанням зсуву швидкості пристрою на 5
Engine Size (об'єм двигуна):якщо витрата палива на приладовійпанелі сильно відрізняється, змініть його на розмір робочого об'ємуза умовчанням 100%, але це може бути скориговано.

Сумарна відстань:може зробити загальну відстань водіння такою ж, якна приладовій панелі (якщо приладова панель показує, що сумарнавідстань становить 30000 км, користувач може встановити значенняпристрою 30000 км)

Power off time (час вимкнення):за замовчуванням часвимкнення становить 10 с, для автомобіля з автоматичним стартомстопом встановіть час вимкнення 180-240 с.

Sleep voltage Напруга сну:за замовчуванням вимкнено, якщопристрій не може автоматично вимикатися, встановіть напругу на 13, 2або вище.

Troubleshooting (усунення проблем) – сторінки 5, 6, 7 інструкції
1. Екран не світиться і немає живлення
Запустити двигун автомобіля; перевірте щільність з'єднання OBDроз'єму; перевірте ще раз цілісність кабелю OBD; перевірте, чиувімкнено живлення виробу. Якщо немає індикації дисплея, використовуйте інший автомобіль для перевірки. Якщо на іншомуавтомобілі це прощало вдало і прилад працює, проаналізуйте, чисправний діагностичний інтерфейс OBD Вашого автомобіля. Якщо віннесправний, відремонтуйте його і спробуйте знову підключитиприлад.

2. Показує лише напругу бортмережі автомобіля та автоматичновідключає живлення через 60 секунд роботи .
Цей продукт сумісний лише з автомобілями, що підтримують OBD2 таEU-OBD (європейський регіон:після 2003 року, інші регіони – після2007 року)
Цей продукт не підтримує інтерфейси JOBD та OBD1 і рекомендуєтьсяйого перевіряти на сумісність з іншими автомобілями. Неточневідображення швидкості
а. Перевірити та виставити км/год а не милі в налаштуваннях
б. Зайти в налаштування Speed ​​Adjust і провести коригування зурахуванням наступного прикладу
Якщо на панелі приладів відображається 100 км/год, а на пристрої –101 км/год, змініть значення за замовчуванням на 106%
< 8. Машини обладнані старт-стопом
Змініть значення в налаштуванні Power off time з 10 на 180…240с.
< /p>
Для різних протоколів пропонують залишити різні ножіроз'єму

…
10. Оскільки цей універсальний OBD пристрій підтримує кілька типівпротоколів зв'язку, і, як правило, кожен автомобіль підтримуєтільки один тип протоколу зв'язку, тому зайві контакти можуть бутивидалені (витягнуті) плоскогубцями (коли автомобіль увімкнений, від'єднайте кабель OBD і знову підключіть його, він відобразитьпротокол) відповідно до цього протоколу повинні залишитися наступніконтакти:

1) протокол ISO15765 CAN Bus залиште 4/5/6/14/16 контакти тавидаліть інші контакти як показано на малюнку 1 на сторінці 8інструкції; < 2) протокол ISO14230 KWP2000 залиште 4/5/7/16контакти та видаліть інші контакти як показано на малюнку 2 насторінці 8 інструкції;

3) протокол ISO 9141-2 залиште 4/5/7/15/16 контакти та видалітьінші контакти як показано на малюнку 2 на сторінці 8інструкції.

Нічого з фішки не викушував.

Усім удачі та гарного настрою!

>
