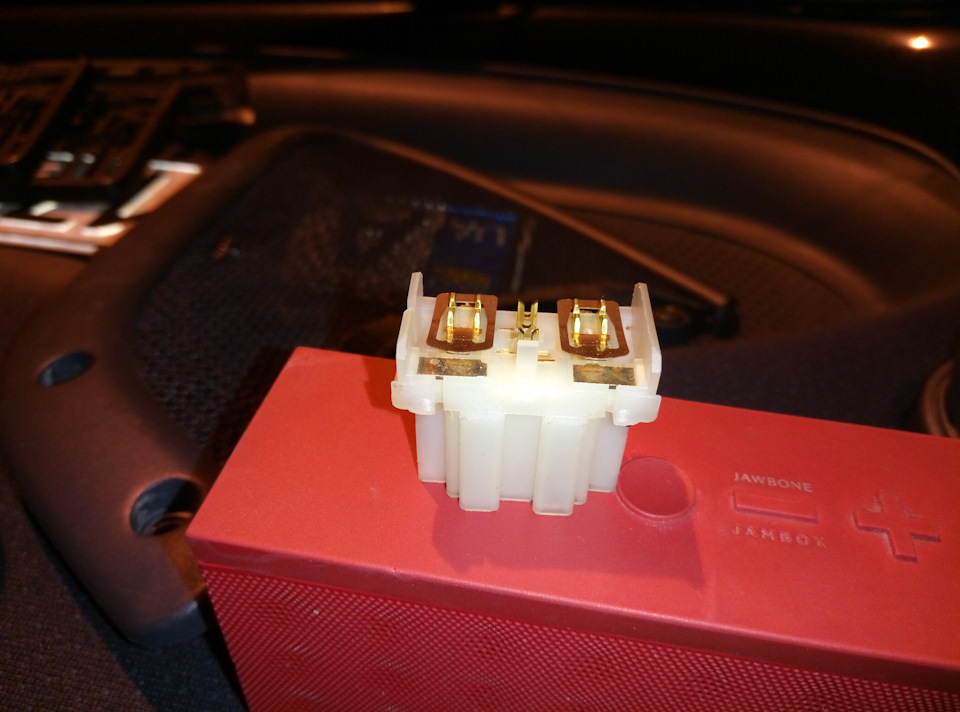

на кнопці від даху кабрика п'ять контактів, за ідеєю це силовакнопка як на склопідйомник,

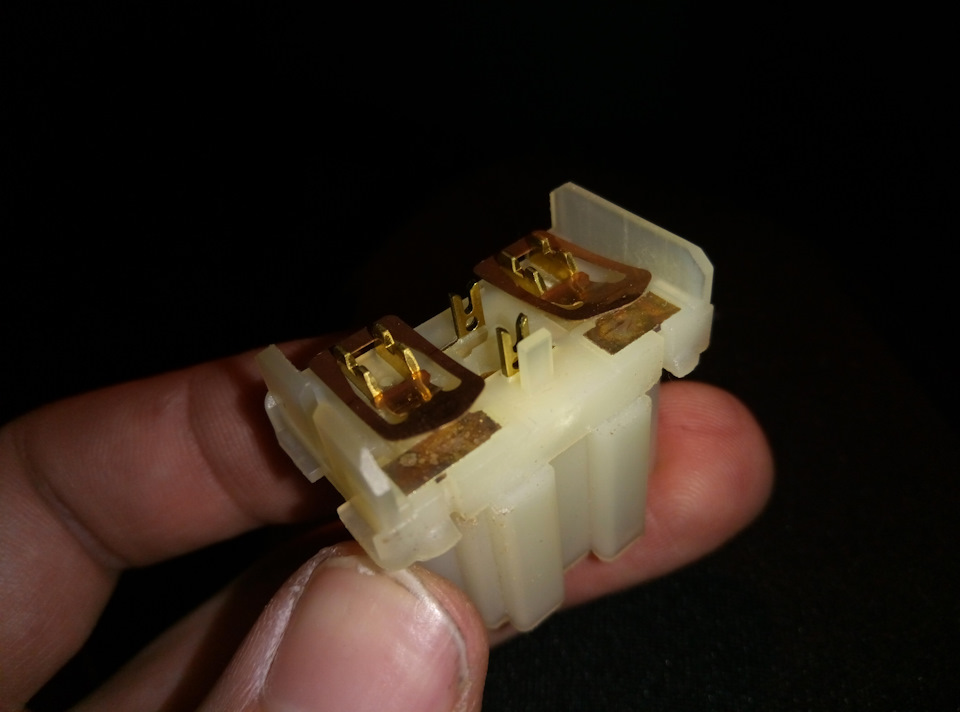

А не тут та було, в кнопці три робочі піна загальний і двасигнальних.
Але від ідеї додаткової кнопки я не відмовляюся, зараз у мене вголові схема з 8ми реле.Може придумаю щось п-менше.
Так планував підключити

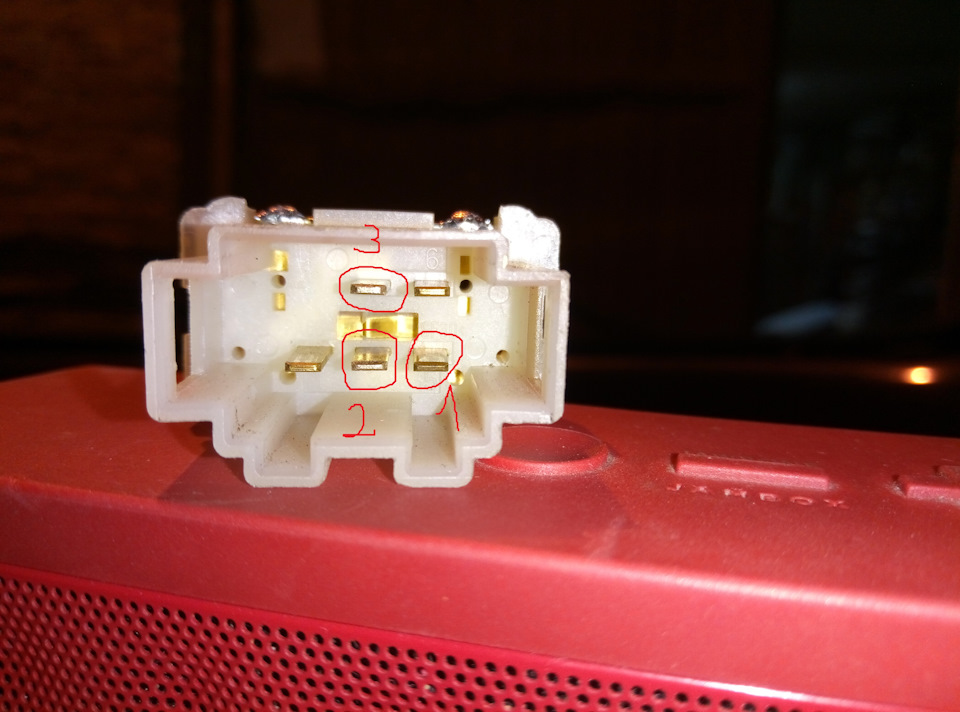

> Ось ці робочі контакри

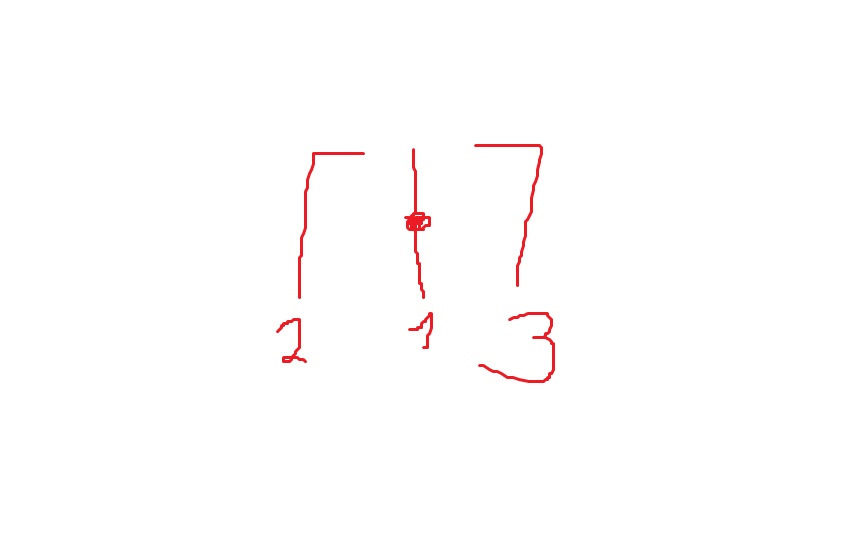

Схема роботи
Коментарі12
А інші 2 ніжки кнопки нахиба? Упевнений, що більше з цієї кнопки не досягти? 8 реле? Ти це серйозно? Очевидно треба навчитися ... 2х з головою.
Може з реле перебір. А з розпинуванням точно

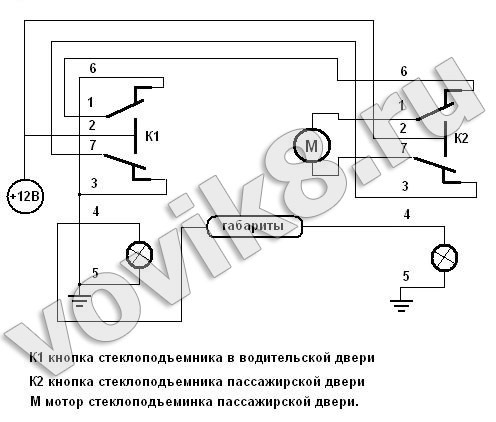

Накидав на коліні тобі схемку як підключити таку кнопку як у тебе Ось схема як це йде в стоку. У двері йде тільки плюс і мінус і все відбувається в самих дверях, тому що мотор склопідйомника і сам перемикач знаходяться теж у дверях.
А ось як це буде виглядати за допомогою двох реле і дублюючої кнопки, такого типу як у тебе. У двері доведеться протягнути обидва жовті дроти від кнопки. А обидва реле розмістити десь у двері і убезпечити від вологи. Сині та червоні дроти. повинні бу...
Я думаю буде коротке замикання коли пасажир і водій одночасно натискатимуть, один вниз, інший вгору
З якого переляку? Буде просто 2 плюси на моторі і він стоятиме. Микола, підтягніть знання з електротехніки, якщо ви вирішили стати тюнінгатором.)))
Я хочу через 4 реле підключив, щоб кнопка водія була в пріоритеті
Може так і простіше буде ніж 4 реле та пріоритет, водійські кнопки
Ну і навіщо пріоритет? Таке враження що у тебе лімузин та пасажир зі своєю кнопкою сидить за 7 метрів від тебе. Накидай свою схемку, подивимося…
Є пасажири, які страждають на дебілізм, руки тягнуть до магнітола і склопідйомника
Так не вози таких, або по руках давай. У будь-якій машині якщо натиснути в різні боки, вікно буде стояти.
Можна звичайно реле розмістити десь в салоні де по суші, але в цьому випадку в двері доведеться тягнути 4 сині дроти. Пам'ятаємо що вони пристойного перерізу. Два тонких жовтих звичайно простіше протягнути, але в двері Смарта захиститься від вологи н...
