Сьогодні купив собі довідник вікон Cyclon PWM-4. Підходить добудь-якої сигналки, зупиняє рух при виникненні перешкод.

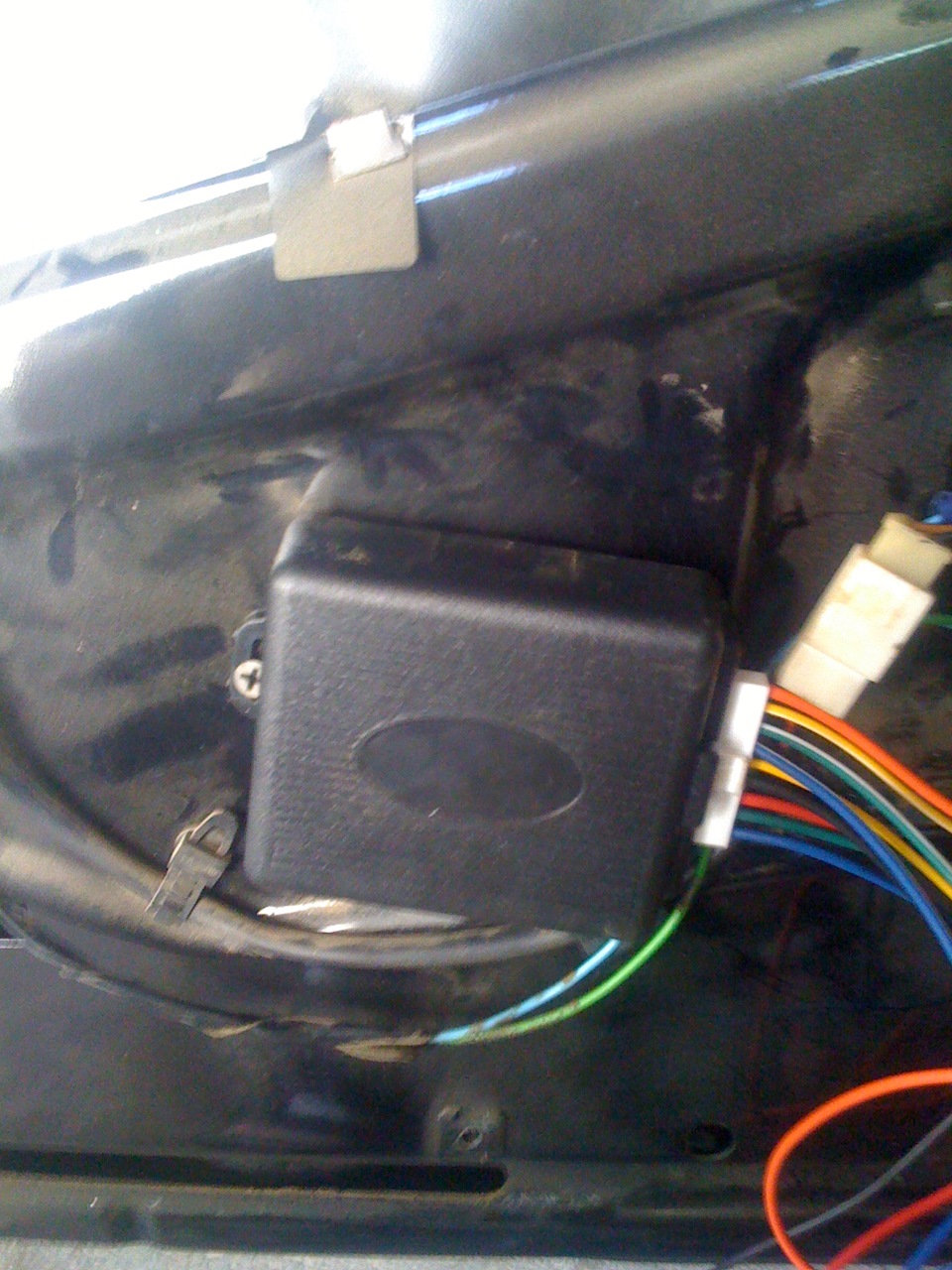

І відразу пішов підключати. Зняв дверну карту і закріпив блок.провід розрізав і до нього з боку кнопки - синій, з бокумоторчика-зелений.
від 2 кнопки розрізав синій з чорною смужкою і до нього з бокукнопки синій з білою смужкою, з боку моторчика - зелений з синьоюсмужкою.
Чорний на масу

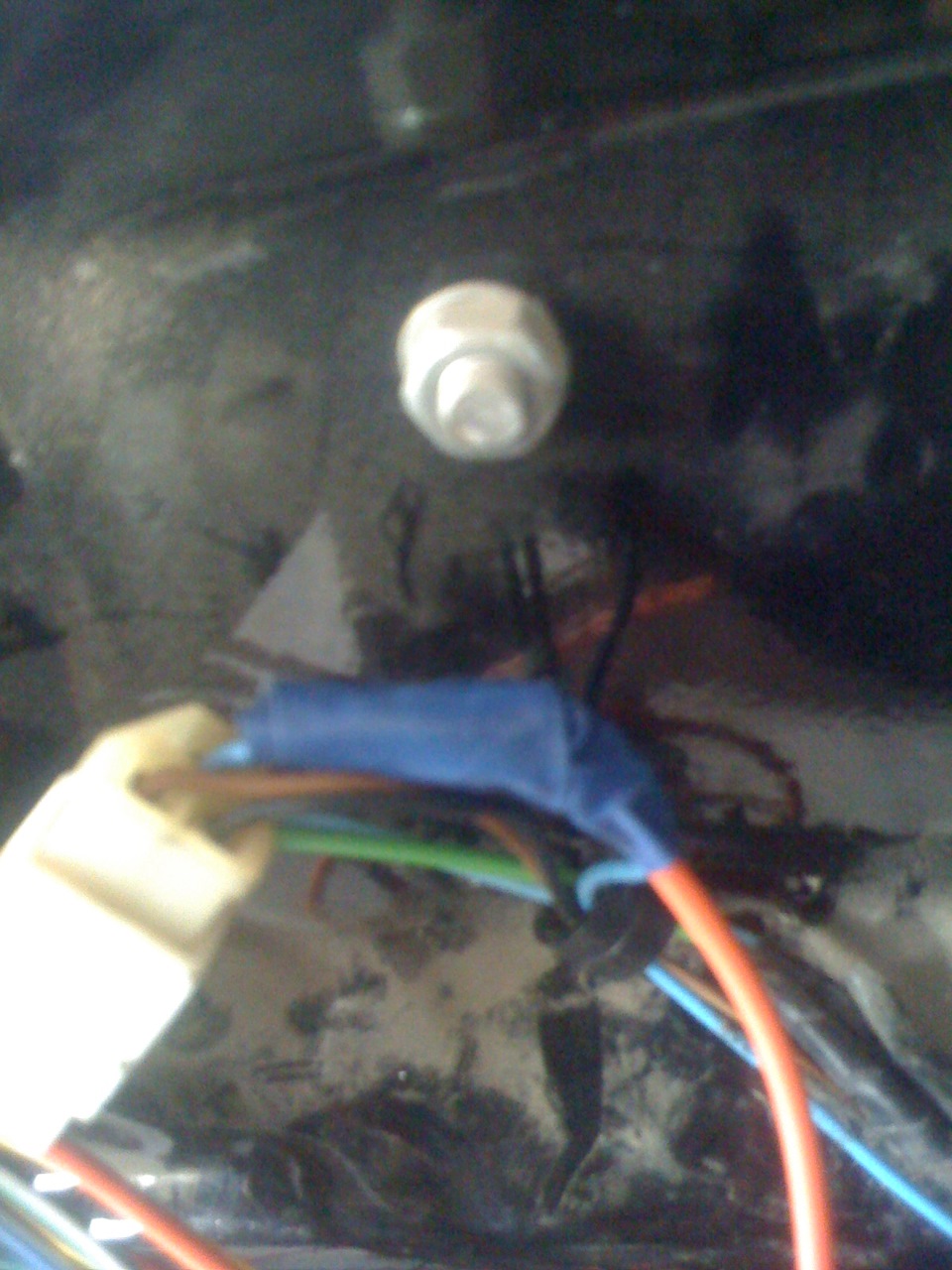

Зачистив білий з чорною смужкою на будь-якій кнопці, і тудипід'єднав червоний із запобіжником (12В).

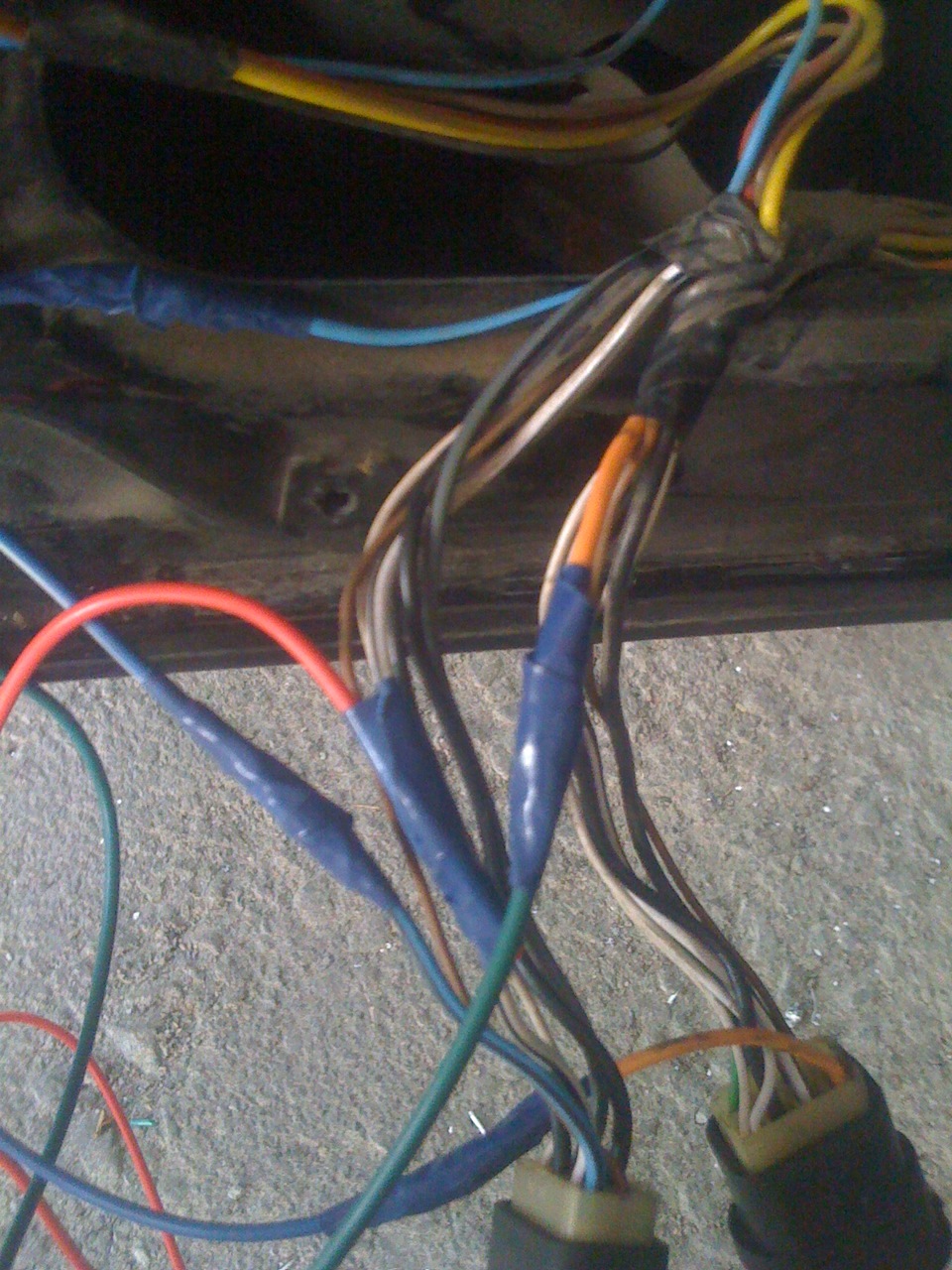

Помаранчевий з доводчика під'єднав до синього на фішці центральногозамку:
Залишилися два дроти жовтий і жовтий з білою смужкою, вони длязадніх вікон оскільки доводчик на чотири вікна.
Перевірив без запалювання ніфіга не працює… Відкрив чорну скриньку, витяг реле склопідйомників і поставив перемичку з мідного дроту здвома клемами.
Зараз 2 вікна одразу закриваються при постановці на охорону.
Пізніше закину відео.
Коментарі4
хороша штука правда є деякі сигналки в який вже вшита ця програма
корисна штука! а скільки коштує?
в районі 150 грн.
Назріло питання про пам'ять, але судячи з ціни відпало! Потрібна штука вітаю! Я вже хочу з пам'яттю, але грошей немає!
