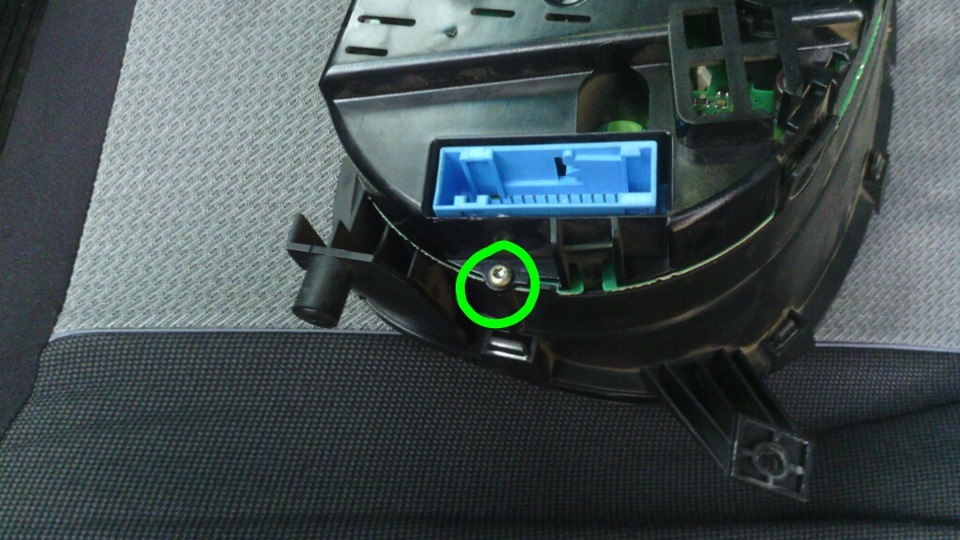

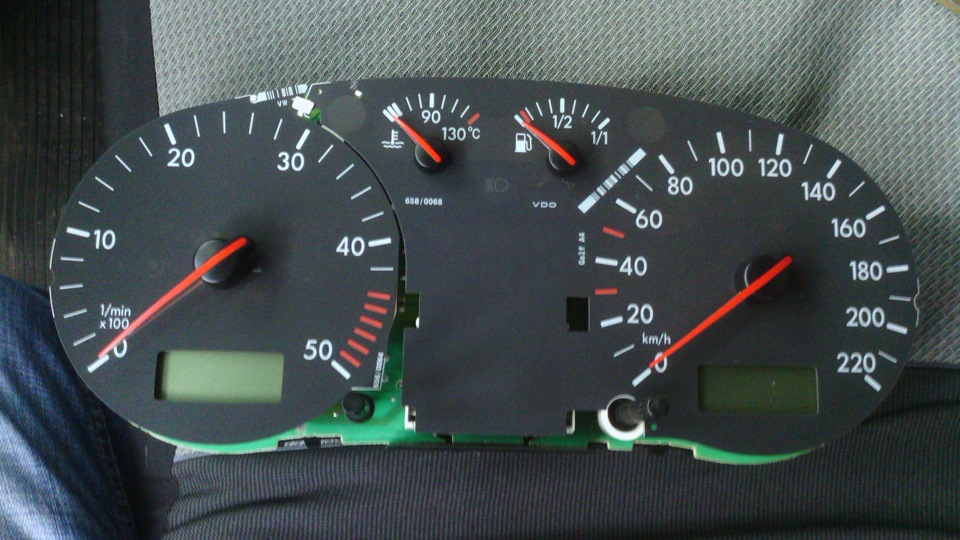

Знімаємо кришку і отримуємо друковану плату з циферблатом

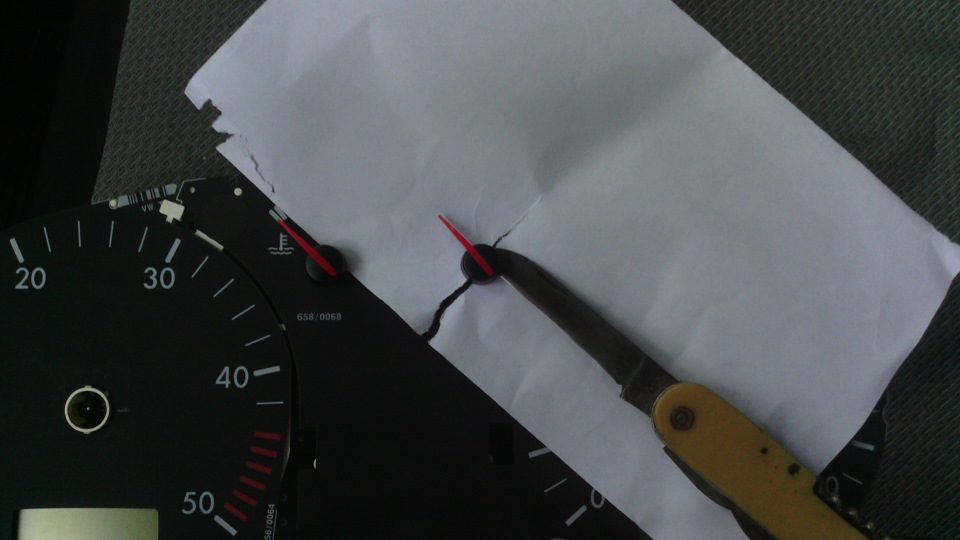

Підставляємо під стрілку плоский предмет і тягнемо вгору
Після зняття стрілок і шкал

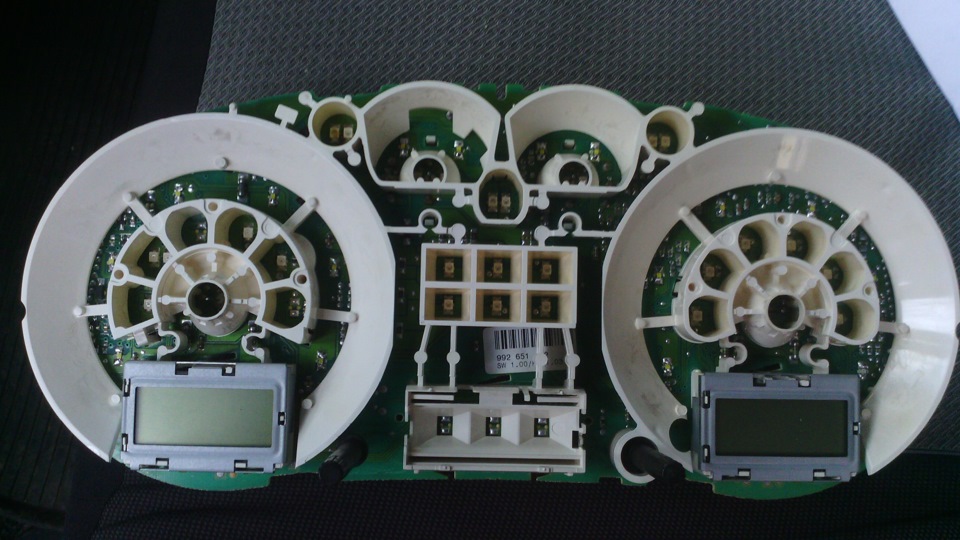

Для зняття білої пластмаски потрібно відігнути засувки, і металевітримачі дисплеїв

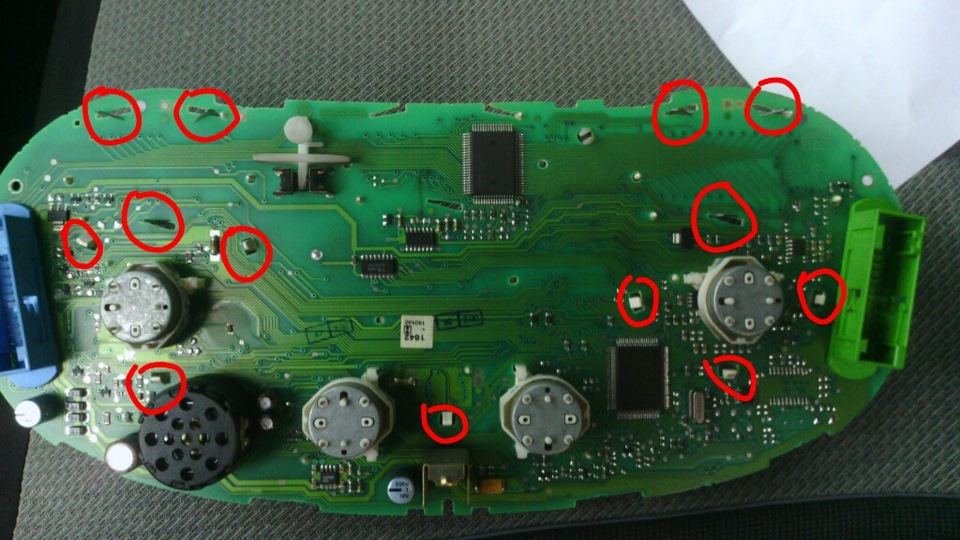

Червоним виділив діоди шкал (тахометр, спідометр, температура, паливо) які перепаював
А це 4 діода лівого дисплея( правий дисплей одометрааналогічний)
Результат після збирання
Мені вже давно набрид синій колір приладки, вирішив переробити набілу.
Рецепт приготування:
1. Паяльник
2. Каніфоль<
3. Лампочки світлодіодні smd 0805 кри, 12шт білі, 8шт червоні.
4. Рівні руки
5. Одна година часу. На спідометрі не горить 2 лампочки, простовони такі маленькі, що коли падають на підлогу знайти не реальнодокуплю впаяю. І в реальності виглядає набагато краще ніж на фото))))
